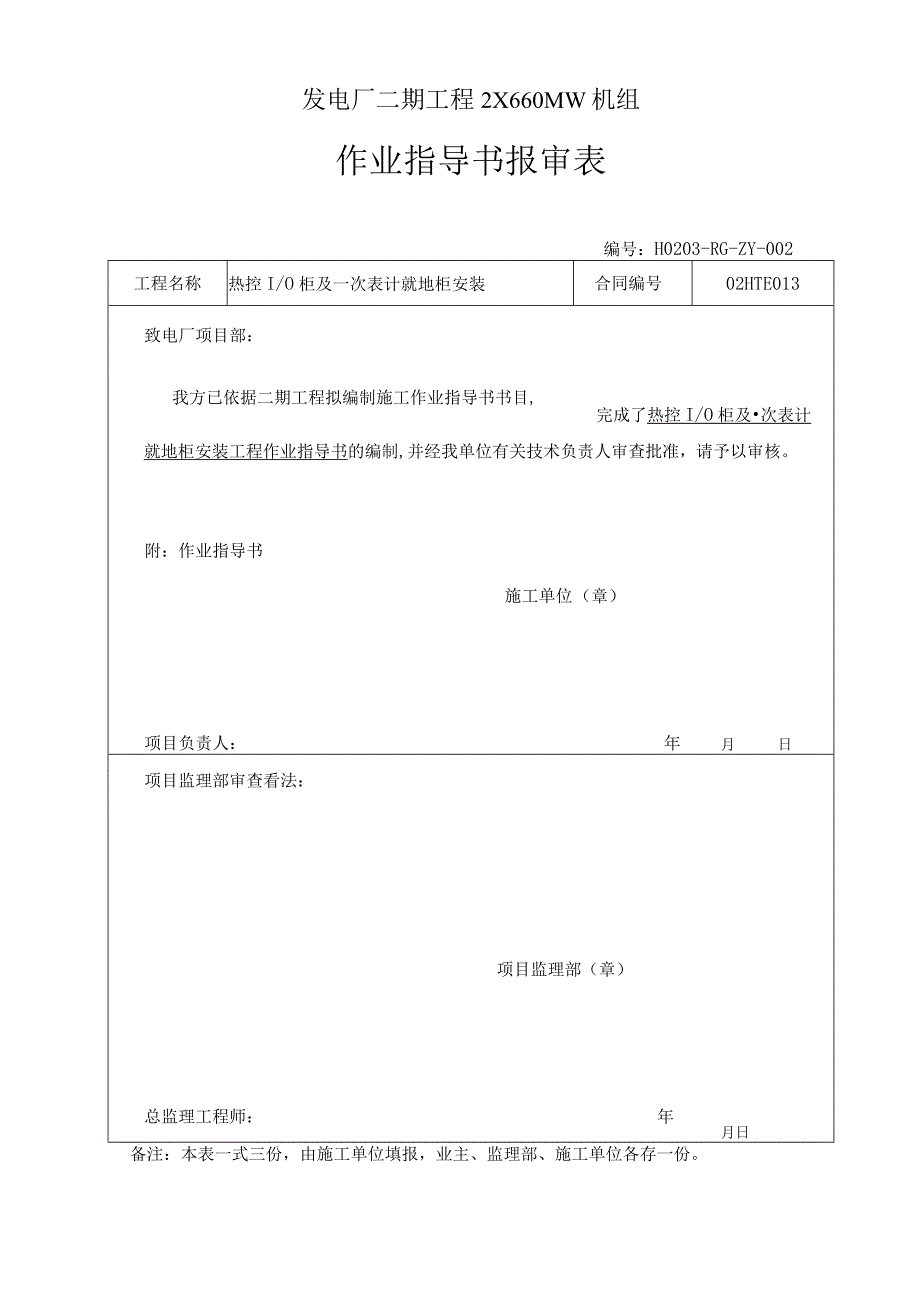

1、发电厂二期工程2X660MW机组作业指导书报审表编号：H0203-RG-ZY-002工程名称热控I/O柜及一次表计就地柜安装合同编号02HTE013致电厂项目部：我方已依据二期工程拟编制施工作业指导书书目,完成了热控I/O柜及次表计就地柜安装工程作业指导书的编制,并经我单位有关技术负责人审查批准，请予以审核。附：作业指导书施工单位项目负责人：（章）年月日项目监理部审查看法：项目监理部（章）总监理工程师：年月日备注：本表一式三份，由施工单位填报，业主、监理部、施工单位各存一份。发电J二期工程2X660MW机组热控工程作业指导书文件编号：H0203-RG-ZY-002项目名称:施工单位:日期:版次

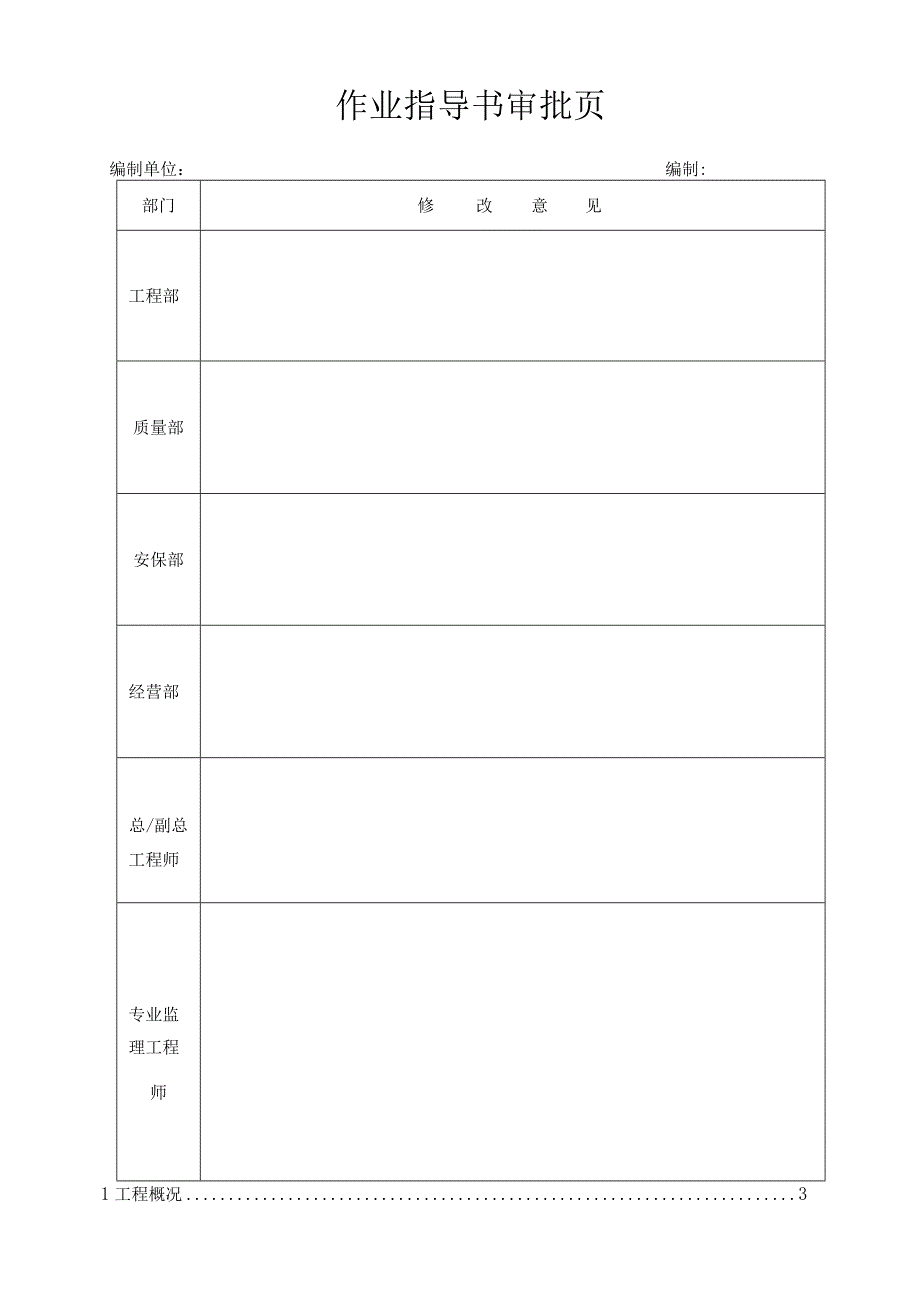

2、：第一版作业指导书审批页编制单位：编制:部门修改意见工程部质量部安保部经营部总/副总工程师专业监理工程师1工程概况31.1工程概况31.2 工程量统计31.3 施工工期42编制依据43作业前的条件和准备53.1技术准备53.2作业人员53.3 作业工机具63.4 材料和设备63.5 平安器具63.6 工序交接73. 7其它74作业程序和方法74. 1施工方案74.2 施工工艺流程74.3 施工方法和要求85保证工期的措施116技术经济分析127质量限制点的设置和质量通病的预防1271质量目标121.1 2质量保证措施127.3 质量通病及预防措施127.4 作业过程中限制点的设置127.5 质
3、量标准及要求137.6 6强条条文138作业的平安要求和环境条件137.7 1作业的平安要求138.2 作业的环境要求148.3 作业的平安危害因素辨识和限制148.4 作业的环境因素辨识和限制149附录14热工I/O柜及一次表计就地柜安装作业指导书1工程概况1.1工程概况发电厂二期工程2660MW机组的热工I/O柜及一次表计就地柜的安装，由北京国电华北电力设计院负责设计。热工I/O柜、一次表计就地柜、就地配电柜、保温箱、爱惜箱、端子箱的安装区域分为主厂房区域和附属区域。主厂房区域主要包括汽机房和锅炉房，附属区域主要包括除灰和海水淡化系统的设备。锅炉房的设备大部分在钢结构上安装，汽机房和附属区
4、域的主要设备安装在混凝土结构上。设备的安装方式主要分为两种：一种为悬挂式安装，一种为落地式安装。1.2工程量统计1.2.1主要工程量序号名称型号规格单位数量备注1锅炉、汽机电源柜2200x900x600mm面42锅炉配电箱（柜）2200x900x600mm面53汽机电动门配电柜800x600x2200mm面104采暖加热配电柜800x600x2200mm面25锅炉伴热电源柜2200x900x600mm面26就地点火限制柜800x500x400mm面127辅汽联箱电动门配电箱2200x900x600nun面18风机振动装置机柜1200x680x480mm面29变送器保温柜1800X1000X60
5、0面810变送器保温柜1800X1200X600面811变送器保温柜1800X800X600面412变送器爱惜柜1800X1000X600面413变送器爱惜柜1800X1200X600面314变送器爱惜柜1800X800X600面215二次滤网程控柜面116胶球清洗程控柜800X600X2200mm面117发电机漏氢检测柜800x600x2200mm面118发电机远程数采柜900x600x2200nun面119除灰系统电源柜1000X600X2100mm面120除渣系统电源柜800X600X2200mm面121除灰空压机系统PLC柜800X600X2100mm面122除灰系统PLC柜1200X
6、600X2100mm面223除渣系统PLC柜800X600X2200mm面1243号机过滤器远程站机柜1200X900X300mm面1253号机混床远程站机柜1200X900X300mm面226精处理限制系统主机柜2200x900x600mm面127炉水、给水加药及汽水取样系统程控柜2200x900x600mm面128化学水处理车间电磁阀箱600X400X800mm面229二期海水淡化处理电源柜800X600X2200mm面130二期海水淡化处理限制柜800X600X2200mm面331补偿接线盒面3832接线盒面146L3施工工期：80天2.编制依据序号资料名称编号备注1电力建设平安工作规程
7、（火力发电厂部分）DL5009.1-2023强制性条文2火电施工质量检验及评定标准（热工仪表及限制装置）篇）1998年版3电力建设施工及验收技术规范（热工自动化）DL/T5190.5-2023序号资料名称编号备注4设计院图纸5设计变更等技术资料3.作业前的条件和准备3.1技术准备D与就地盘柜施工项目有关的施工图纸及相关技术资料齐全。2）图纸设计交底工作完成。3）施工单位已组织并完成了与该施工项目有关的图纸、资料的会检工作，对于图纸会检提出来的问题均已得到圆满解决。4）该施工项目所需设备和材料在支配内按期交付，并已报经有关部门检验，经检验合格。5）施工区域内平安措施齐全，场地平整，施工电源引至运
8、用点；施工机具设备等依据施工组织设计的要求进入施工场地，要求性能优良、质量牢靠、数量足够。6）施工所用的工器具准备齐全，计量器具检验合格。7）施工作业指导书己编制完毕，并报经施工监理、项目部主管领导、工程管理部、安监部等部门有关人员审批，并获得批准。8）与该施工项目有关的工序交接手续，已严格按有关规定办理完毕。9）负责该施工项目的技术员已依据获得批准的施工作业指导书对班组施工人员进行了细致的平安、技术、质量交底，交底双方签字完毕。10）对全部施工人员均进行了三级平安教化，特种作业人员经培训合格持证上岗。3.2作业人员序号员T种人数资格要求资质1技术员3能够审清本项目施工图纸，领悟设计思想，驾驭
9、施工工艺，熟悉施工质量和安环要求。助工2班组长2熟悉本项目施工的工艺流程，能有效组织好施工人员依据作业指导书的要求施工，熟悉施工质量和安环要求。高级工3安装工9娴熟驾驭本项目的技术、工艺要求，知道施工质量、安环要求。高级工初级工（6）4起重工1娴熟驾驭吊装技术、要求，具有现场工作阅历持证5平安员2具有现场工作阅历，熟悉平安管理规定，有平安员上岗证书。持证或接受相关培训6质量员1驾驭本项目质量验收规范，懂得施工工艺，严把质量关持证3.3作业工机具序号工机具/仪器仪表名称规格/型号数量1吊车16tI辆2载重汽车东风/斯泰尔1辆3小推车1辆4钢板尺LS-08-C-21付5磁力线坠2个6尼龙起吊带4套
10、7小榔头2个8沟通电焊机2台9吊环4套3.4材料和设备施工所需设备和材料在支配内按期交付，并己报经有关部门检验，经检验合格。3. 5平安器具平安帽、防滑鞋、平安带等劳保用品齐全；施工现场平安设施齐全，照明足够。序号名称规格单位数量备注1平安帽顶102工具袋个63.6工序交接就地热工10柜及一次表计就地柜底座和地线安装完毕并验收。3.7其它就地盘柜运输道路畅通4作业程序和方法技术准备开棺检置4.1施工方桌用焊接方式Hl定置柜FrWt 他括热El.GMt 次我计长连接血间螟隹（ 背足连按条件的）ZX实行现场就地藕江方店达米让就地柜设备的特点、设备供货状况和现场施工条件的好坏,结束4. 2施工工艺流
11、程流程图如下:否按不合祢控制（ 包括热工I/O柜 及一次表计就 地柜）盘柜就位、找正4.3施工方法和要求4. 3.1开箱为了搬运便利并避开在搬运过程中造成损坏，设备应在室内或安装地点旁边开箱。盘台开箱的条件：1 .土建安装装修全部完毕，工程移交完毕；2 .外界环境温度在540C,相对湿度小于80%；3 .甲方、施工监理、工程管理部、供应部等相关人员到齐。4 .盘台开箱时应运用起钉器，先起钉子，后撬开箱板，如运用撬棍撬开箱板时，不得以盘面做支点，并禁止将撬棍伸入箱内乱撬，对带有表计及其它测量设备的盘台，开箱时要特别当心、细致。拆下的箱板应集中堆放，统一处理，以防钉子扎脚。4. 3.2开箱检查盘台
12、开箱后，应依据盘面布置图及设备表进行下列各项检查工作：1 .各盘台及元件的型号、规格是否与设计相符；2 .附件、备件及技术资料是否与设备装箱清单相符；3 .设备缺陷、缺件、变形、锈蚀的状况和缘由；4 .边盘、侧板、盘门、照明灯是否齐全；5 .盘面尺寸及部件位置是否符合设计要求，尤其应检查成排布置的盘台的尺寸；6 .部件因搬运而螺丝松动者，应同时紧上。7 .待检查完毕，各方代表确认签字，填好开箱记录后方可进行下一步工作。4.3.3盘柜运输准备和搬运就地盘柜运输接受机械运输的方式，为防止盘台发生倾倒、倾斜、碰撞，应对盘台加临时固定装置，例如：水平运输时.,盘台中部加固定围绳，底部加木楔；垂直运输时
