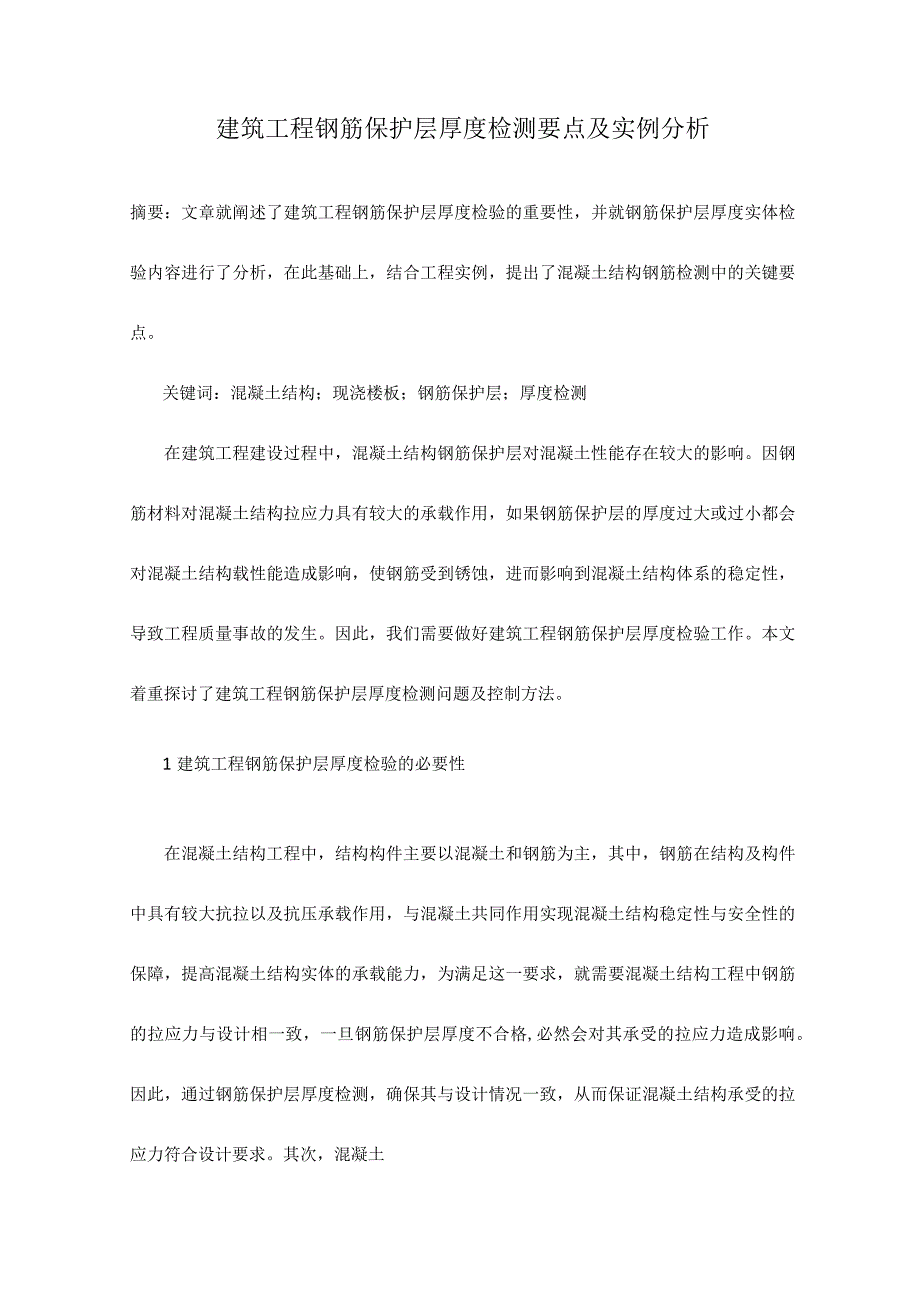

1、建筑工程钢筋保护层厚度检测要点及实例分析摘要：文章就阐述了建筑工程钢筋保护层厚度检验的重要性，并就钢筋保护层厚度实体检验内容进行了分析，在此基础上，结合工程实例，提出了混凝土结构钢筋检测中的关键要点。关键词：混凝土结构；现浇楼板；钢筋保护层；厚度检测在建筑工程建设过程中，混凝土结构钢筋保护层对混凝土性能存在较大的影响。因钢筋材料对混凝土结构拉应力具有较大的承载作用，如果钢筋保护层的厚度过大或过小都会对混凝土结构载性能造成影响，使钢筋受到锈蚀，进而影响到混凝土结构体系的稳定性，导致工程质量事故的发生。因此，我们需要做好建筑工程钢筋保护层厚度检验工作。本文着重探讨了建筑工程钢筋保护层厚度检测问题及

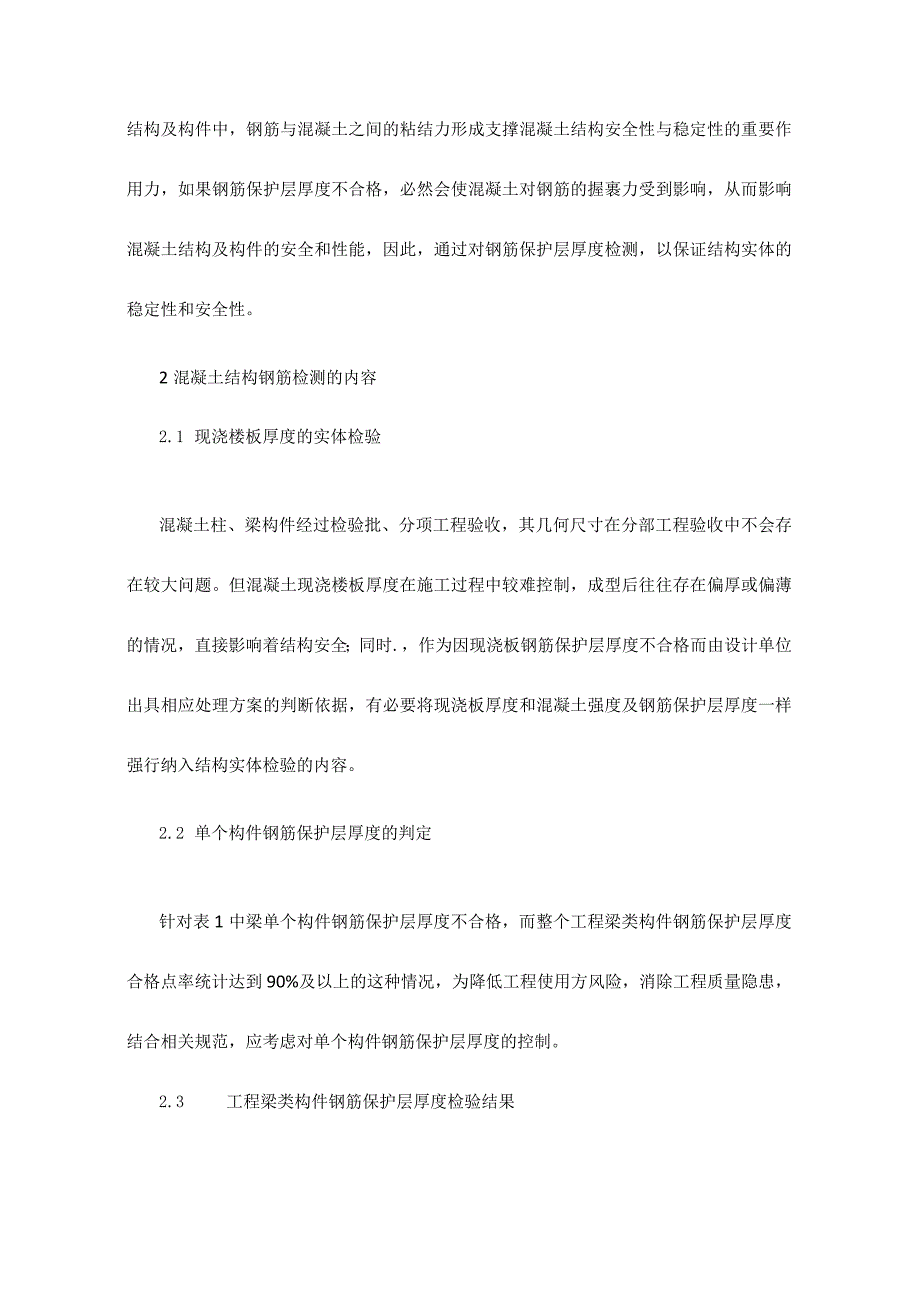

2、控制方法。1建筑工程钢筋保护层厚度检验的必要性在混凝土结构工程中，结构构件主要以混凝土和钢筋为主，其中，钢筋在结构及构件中具有较大抗拉以及抗压承载作用，与混凝土共同作用实现混凝土结构稳定性与安全性的保障，提高混凝土结构实体的承载能力，为满足这一要求，就需要混凝土结构工程中钢筋的拉应力与设计相一致，一旦钢筋保护层厚度不合格,必然会对其承受的拉应力造成影响。因此，通过钢筋保护层厚度检测，确保其与设计情况一致，从而保证混凝土结构承受的拉应力符合设计要求。其次，混凝土结构及构件中，钢筋与混凝土之间的粘结力形成支撑混凝土结构安全性与稳定性的重要作用力，如果钢筋保护层厚度不合格，必然会使混凝土对钢筋的握裹
3、力受到影响，从而影响混凝土结构及构件的安全和性能，因此，通过对钢筋保护层厚度检测，以保证结构实体的稳定性和安全性。2混凝土结构钢筋检测的内容2.1 现浇楼板厚度的实体检验混凝土柱、梁构件经过检验批、分项工程验收，其几何尺寸在分部工程验收中不会存在较大问题。但混凝土现浇楼板厚度在施工过程中较难控制，成型后往往存在偏厚或偏薄的情况，直接影响着结构安全；同时.，作为因现浇板钢筋保护层厚度不合格而由设计单位出具相应处理方案的判断依据，有必要将现浇板厚度和混凝土强度及钢筋保护层厚度一样强行纳入结构实体检验的内容。2.2 单个构件钢筋保护层厚度的判定针对表1中梁单个构件钢筋保护层厚度不合格，而整个工程梁类

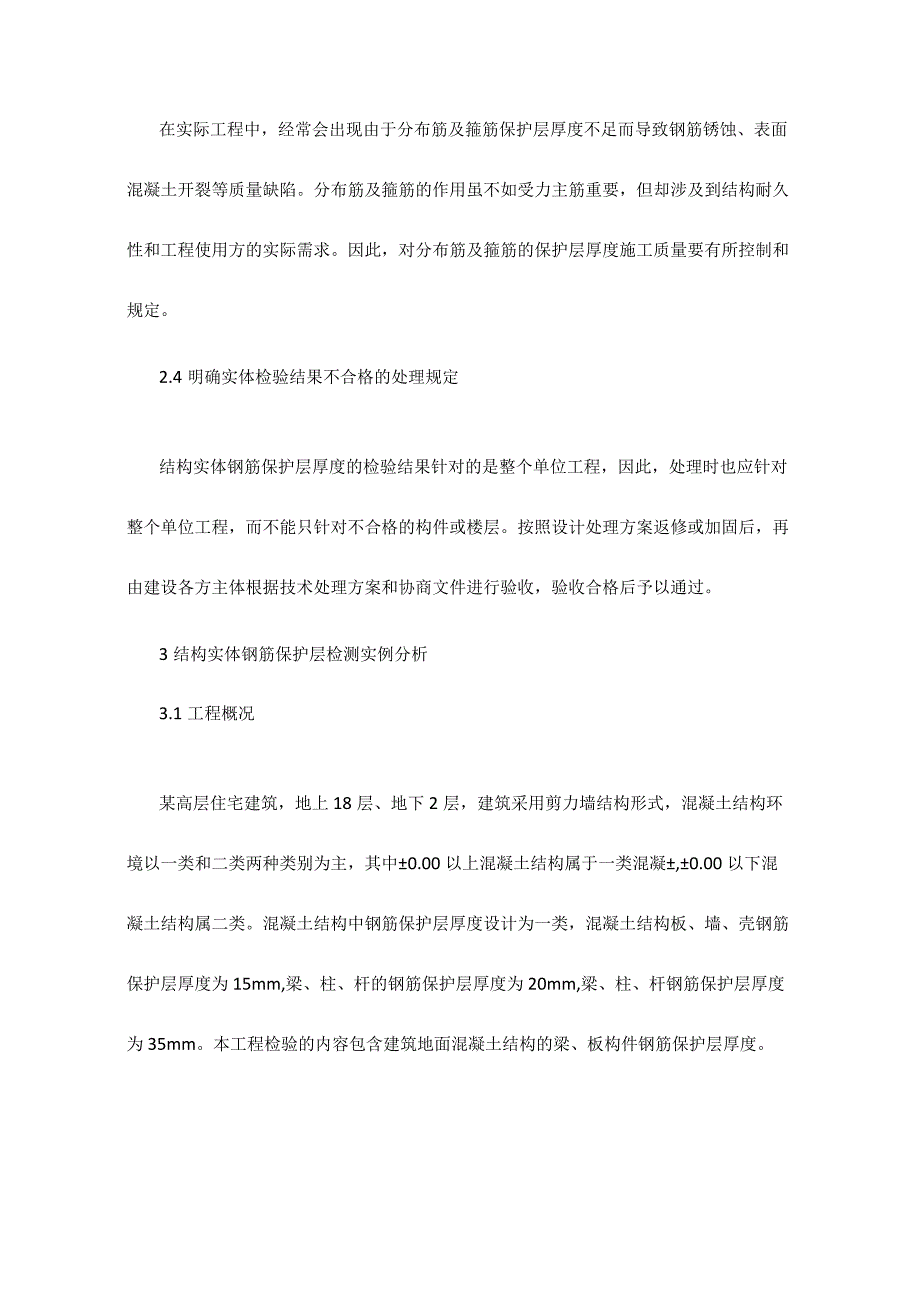

4、构件钢筋保护层厚度合格点率统计达到90%及以上的这种情况，为降低工程使用方风险，消除工程质量隐患，结合相关规范，应考虑对单个构件钢筋保护层厚度的控制。2.3 工程梁类构件钢筋保护层厚度检验结果在实际工程中，经常会出现由于分布筋及箍筋保护层厚度不足而导致钢筋锈蚀、表面混凝土开裂等质量缺陷。分布筋及箍筋的作用虽不如受力主筋重要，但却涉及到结构耐久性和工程使用方的实际需求。因此，对分布筋及箍筋的保护层厚度施工质量要有所控制和规定。2.4明确实体检验结果不合格的处理规定结构实体钢筋保护层厚度的检验结果针对的是整个单位工程，因此，处理时也应针对整个单位工程，而不能只针对不合格的构件或楼层。按照设计处理方
5、案返修或加固后，再由建设各方主体根据技术处理方案和协商文件进行验收，验收合格后予以通过。3结构实体钢筋保护层检测实例分析3.1工程概况某高层住宅建筑，地上18层、地下2层，建筑采用剪力墙结构形式，混凝土结构环境以一类和二类两种类别为主，其中0.00以上混凝土结构属于一类混凝,0.00以下混凝土结构属二类。混凝土结构中钢筋保护层厚度设计为一类，混凝土结构板、墙、壳钢筋保护层厚度为15mm,梁、柱、杆的钢筋保护层厚度为20mm,梁、柱、杆钢筋保护层厚度为35mm。本工程检验的内容包含建筑地面混凝土结构的梁、板构件钢筋保护层厚度。(1)检测部位选择确定。根据混凝土结构工程施工质量验收规范，对建筑工程
6、地面混凝土结构梁、板钢筋保护层及检测部位进行确定：首先，在工程结构中非悬挑梁以及板类钢筋结构构件检测时.，根据有关标准确定工程结构中非悬挑梁以及板类构件的总体数量；其次，在工程结构中的悬挑梁及构件检测时，一般悬挑梁类构件其保护层厚度检测分析，要求进行抽样检测的构件数量是总体数量的5%,如果不满足以上要求，则对全部构件进行检验分析。在检测部位选择时，应以梁、板构件纵向受力钢筋以及悬臂构件受力钢筋等重要性、代表性部位钢筋保护层厚度进行抽样检验，最终确定检验区为楼板板底面靠近顶板中心区域的板底受力钢筋、框架梁的梁底跨中区域或1434跨区域之间和悬挑板上表面靠近阳台板根部上排受力钢筋、悬挑梁上表面根部
7、上排受力钢筋等为主要钢筋保护层厚度检测部位。(2)现场检测。本工程采用非破损检测法进行混凝土结构钢筋保护层厚度检测，检测过程如下：首先，在混凝土表面检测前，须进行钢筋探测仪预热及调零,调零时探头注意远离金属物体，避免影响调零结构，对钢筋保护层厚度检测结果造成误差影响。其次，在测线布置时，应结合混凝土结构中梁、箍筋及受力筋、分布筋等不同情况，进行合理布置测线，以减少对其他构件钢筋的影响，确保检测结果准确可靠。一般来说，在测线布置中，梁构件测线布置沿着梁纵箍筋位置板构件钢筋结合工程结构设计图纸进行被测纵向受力钢筋排列方向确定后，在相邻分布筋之间沿着垂直受力钢筋走向进行测线布置，见图Io图1保护层厚
8、度测线布置图完成测线布置后，即可按照测线布置情况进行钢筋保护层厚度检测。钢筋位置确定后，首先应设定钢筋探测仪的量程范围和钢筋的公称直径，在测量过程中,注意按照所布置的测量路线，沿被测钢筋轴线选择相邻钢筋影响较小的位置，避开钢筋接头与钢筋构件的绑丝部位进行检测。在第一次检测的保护层厚度检测时,应对检测值进行读取并记录，然后，在被检测钢筋构件的同一位置，进行再重复检测一次，对第二次测值进行读取记录，根据两次检测结果进行分析确定。相同检测点的重复检测值误差要控制在Imm以内，对超出该范围的情况，表示检测结果无效，对检测无效的情况，必须查明原因，在同一位置进行重新检测。值得注意的是，检测过程中，对于实
9、际混凝土钢筋保护层厚度小于钢筋探测仪最小示值的情况，需要通过在探头下附加垫块的方法进行检测，垫块各方向厚度值偏差0.1mm,并且所加垫块的厚度在计算时应进行扣除。3.3检测结果的评定在检测结果评价时，由于上述工程结构实体的钢筋保护层厚度检测为抽样检测，因此，在检测结果判定中，是通过单点检测的合格情况，对单位工程检测合格情况进行判定。结合单点与单位工程检测合格率评价标准，通过上述检测对其钢筋保护层厚度进行评价的。4结语总之，混凝土钢筋保护层厚度是否适当，直接影响到整体建筑结构的稳定性和持久性。要想确保混凝土钢筋保护层厚度的质量，避免其干扰形成的误差对检测精准度的影响，应引入高科技检测手段的检测，加强混凝土钢筋保护层厚度检测力度，提升检测的精准度从确保建筑的安全和质量，延长建筑的使用寿命。参考文献：张丽珍.对土建工程结构实体质量检测的必要性几中华民居，2013(3).胡康福.结构实体钢筋保护层厚度检验若干问题的建议J.福建建设科技，2015,30(4).
