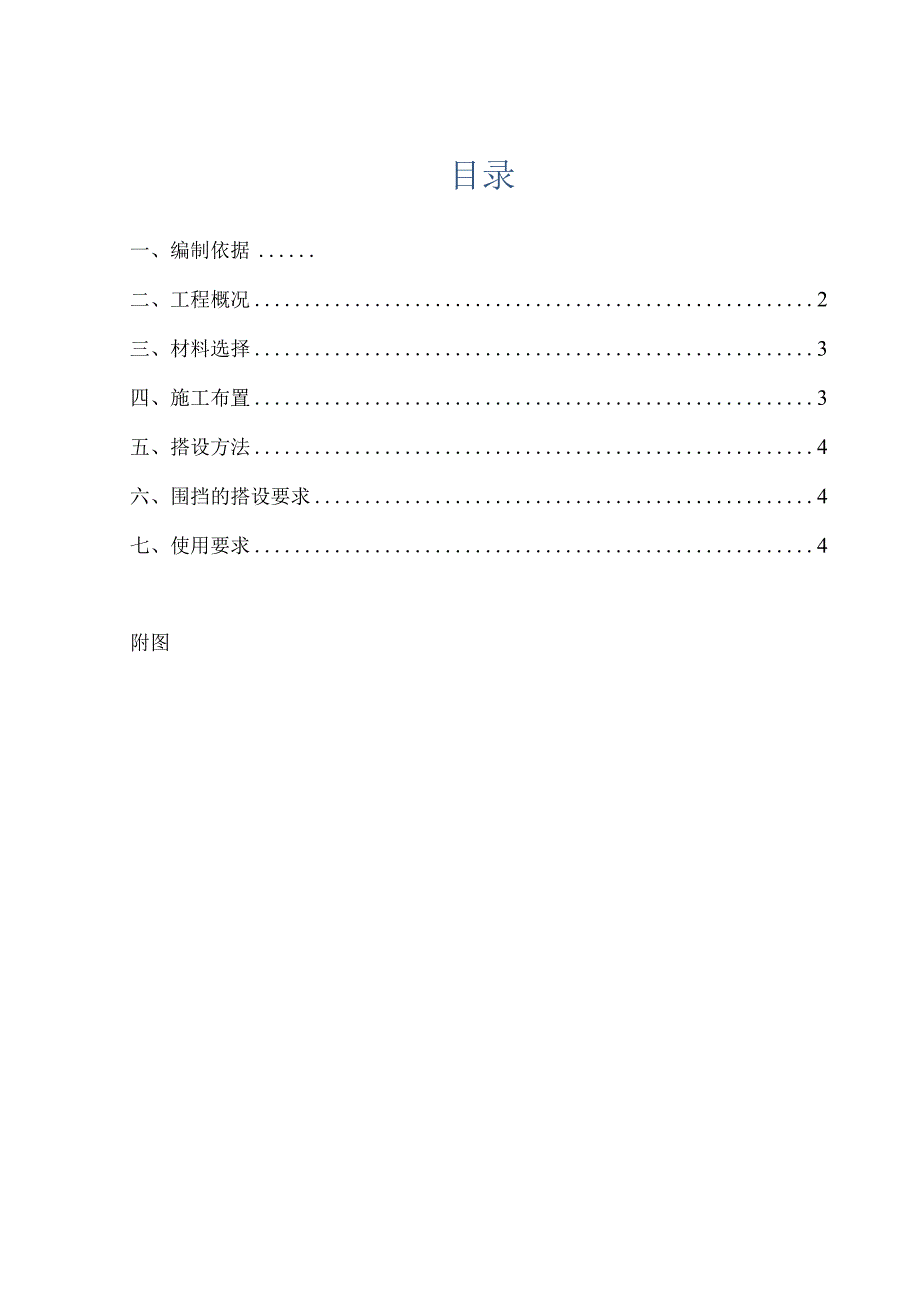

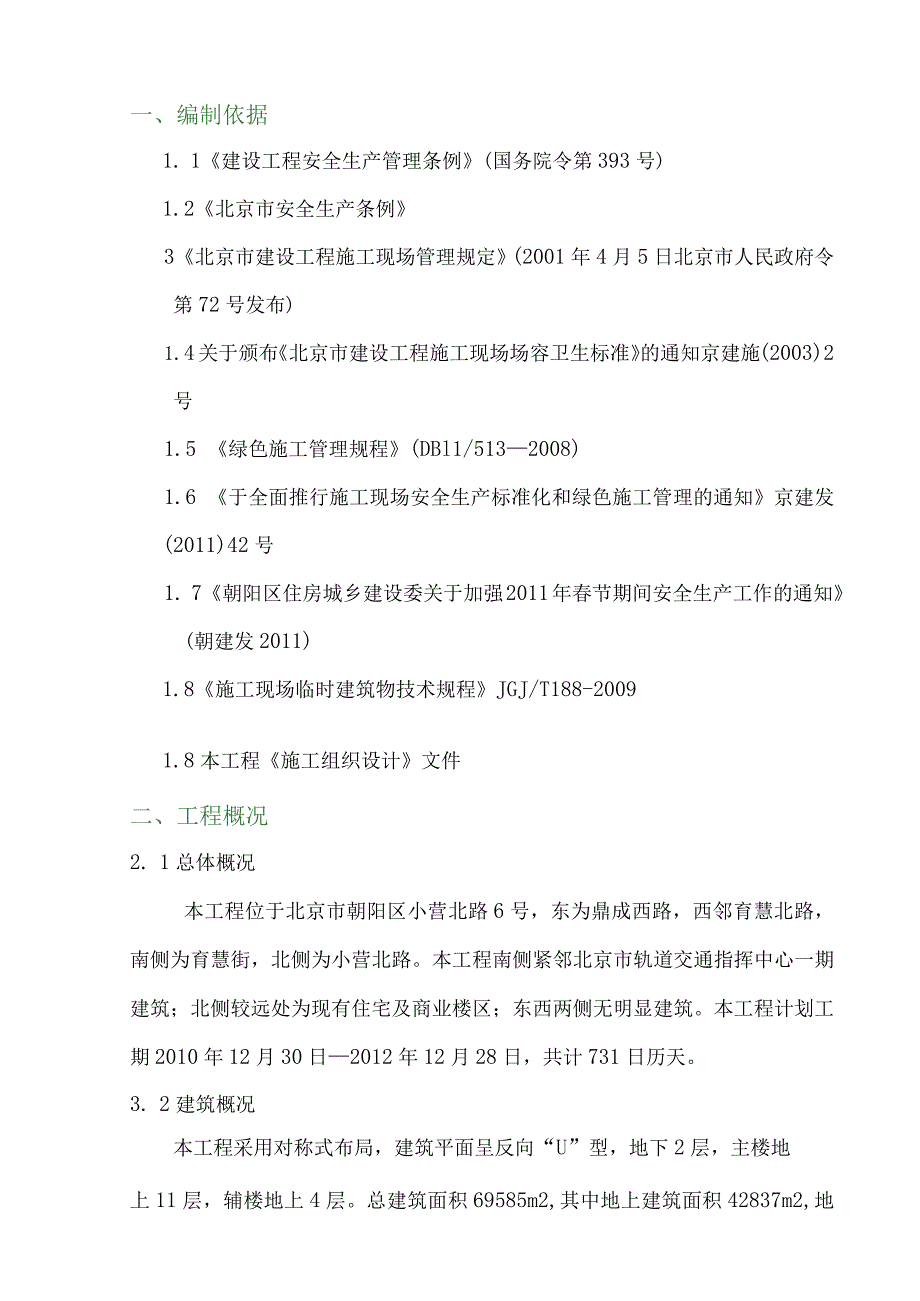

1、目录一、编制依据二、工程概况2三、材料选择3四、施工布置3五、搭设方法4六、围挡的搭设要求4七、使用要求4附图一、编制依据1. 1建设工程安全生产管理条例(国务院令第393号)1.2北京市安全生产条例3北京市建设工程施工现场管理规定(2001年4月5日北京市人民政府令第72号发布)1.4关于颁布北京市建设工程施工现场场容卫生标准的通知京建施(2003)2号1.5 绿色施工管理规程(DBl1/5132008)1.6 于全面推行施工现场安全生产标准化和绿色施工管理的通知京建发(2011)42号1. 7朝阳区住房城乡建设委关于加强2011年春节期间安全生产工作的通知(朝建发2011)1.8施工现场临
2、时建筑物技术规程JGJ/T188-20091.8本工程施工组织设计文件二、工程概况2. 1总体概况本工程位于北京市朝阳区小营北路6号,东为鼎成西路,西邻育慧北路,南侧为育慧街,北侧为小营北路。本工程南侧紧邻北京市轨道交通指挥中心一期建筑;北侧较远处为现有住宅及商业楼区;东西两侧无明显建筑。本工程计划工期2010年12月30日2012年12月28日,共计731日历天。3. 2建筑概况本工程采用对称式布局,建筑平面呈反向“U”型,地下2层,主楼地上11层,辅楼地上4层。总建筑面积69585m2,其中地上建筑面积42837m2,地下建筑面积26748m2o结构形式为钢筋混凝土框架-剪力墙结构、钢结构

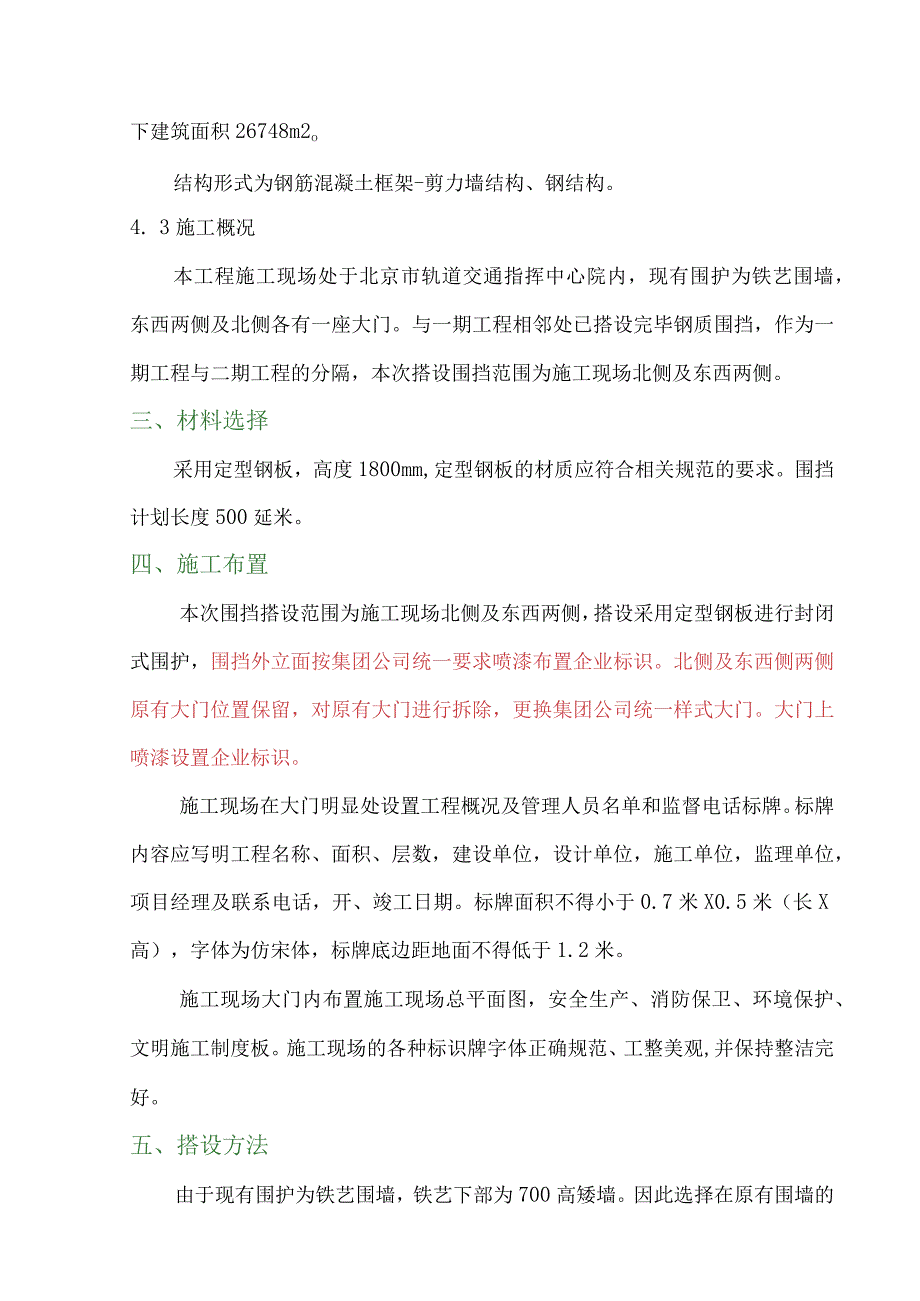

3、。4. 3施工概况本工程施工现场处于北京市轨道交通指挥中心院内,现有围护为铁艺围墙,东西两侧及北侧各有一座大门。与一期工程相邻处已搭设完毕钢质围挡,作为一期工程与二期工程的分隔,本次搭设围挡范围为施工现场北侧及东西两侧。三、材料选择采用定型钢板,高度1800mm,定型钢板的材质应符合相关规范的要求。围挡计划长度500延米。四、施工布置本次围挡搭设范围为施工现场北侧及东西两侧,搭设采用定型钢板进行封闭式围护,围挡外立面按集团公司统一要求喷漆布置企业标识。北侧及东西侧两侧原有大门位置保留,对原有大门进行拆除,更换集团公司统一样式大门。大门上喷漆设置企业标识。施工现场在大门明显处设置工程概况及管理人
4、员名单和监督电话标牌。标牌内容应写明工程名称、面积、层数,建设单位,设计单位,施工单位,监理单位,项目经理及联系电话,开、竣工日期。标牌面积不得小于0.7米X0.5米(长X高),字体为仿宋体,标牌底边距地面不得低于1.2米。施工现场大门内布置施工现场总平面图,安全生产、消防保卫、环境保护、文明施工制度板。施工现场的各种标识牌字体正确规范、工整美观,并保持整洁完好。五、搭设方法由于现有围护为铁艺围墙,铁艺下部为700高矮墙。因此选择在原有围墙的外侧,矮墙的上部,借助现有铁艺围墙作为支撑体系,采用定型钢板进行围护。采用自攻钉配合镀锌铁丝将定型钢板固定于围墙及铁艺上。利用水平仪配合围挡的安装工作。围
5、挡平面图见附图围挡的拆除应在施工全部结束后,工程交付使用前进行。先拆围护支拉撑,然后拆除围护钢板,最后对大门进行拆除和恢复。六、围挡的搭设要求6.1围挡搭设总高度不得低于2500o6.2围挡的搭设应整齐、严密、牢固、美观,符合“北京市安全文明施工样板工地”标准。6.3围挡的搭设与拆除不得破坏原有铁艺围墙,应保证原有铁艺围墙的在围挡拆除后能正常使用。七、使用要求现场围挡及大门应保持平整和清洁;要求定期检查,以保证使用材料、构造连接要达到安全技术要求,确保结构牢固可靠。八、安全文明施工8.1对所有进场工人都要进行三级安全教育。8.2合理选择制作安装场地,减少噪音对周边环境污染。8.3施工过程中,严格按用电管理程序和制度,非专业人员不行操作,严禁私拉乱拉等情况发生。
