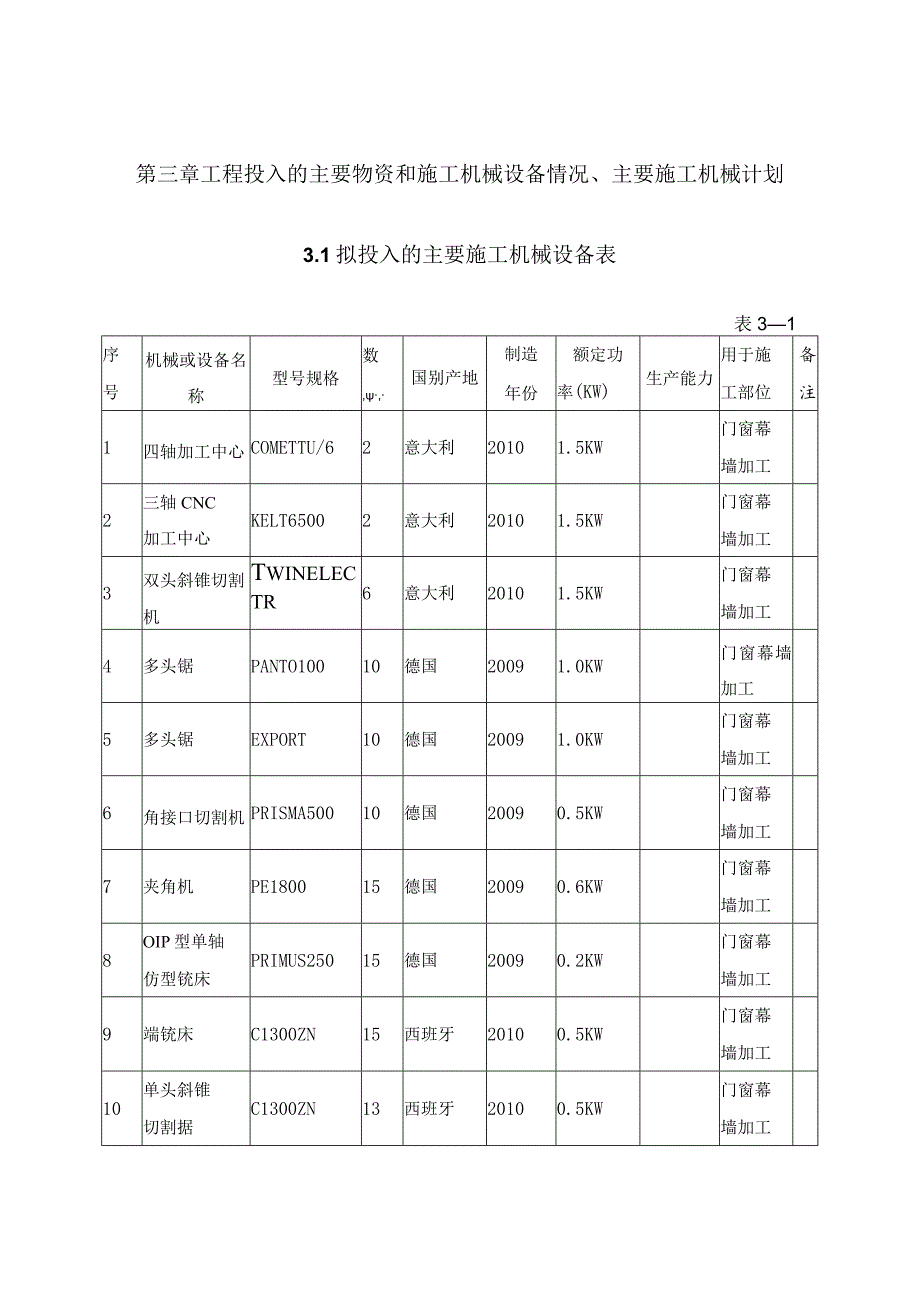

1、第三章工程投入的主要物资和施工机械设备情况、主要施工机械计划3.1拟投入的主要施工机械设备表表31序号机械或设备名称型号规格数,国别产地制造年份额定功率(KW)生产能力用于施工部位备注1四轴加工中心COMETTU/62意大利20101.5KW门窗幕墙加工2三轴CNC加工中心KELT65002意大利20101.5KW门窗幕墙加工3双头斜锥切割机TwinelectrASUN500/66意大利20101.5KW门窗幕墙加工4多头锯PANTO10010德国20091.0KW门窗幕墙加工5多头锯EXPORT10德国20091.0KW门窗幕墙加工6角接口切割机PRISMA50010德国20090.5KW门

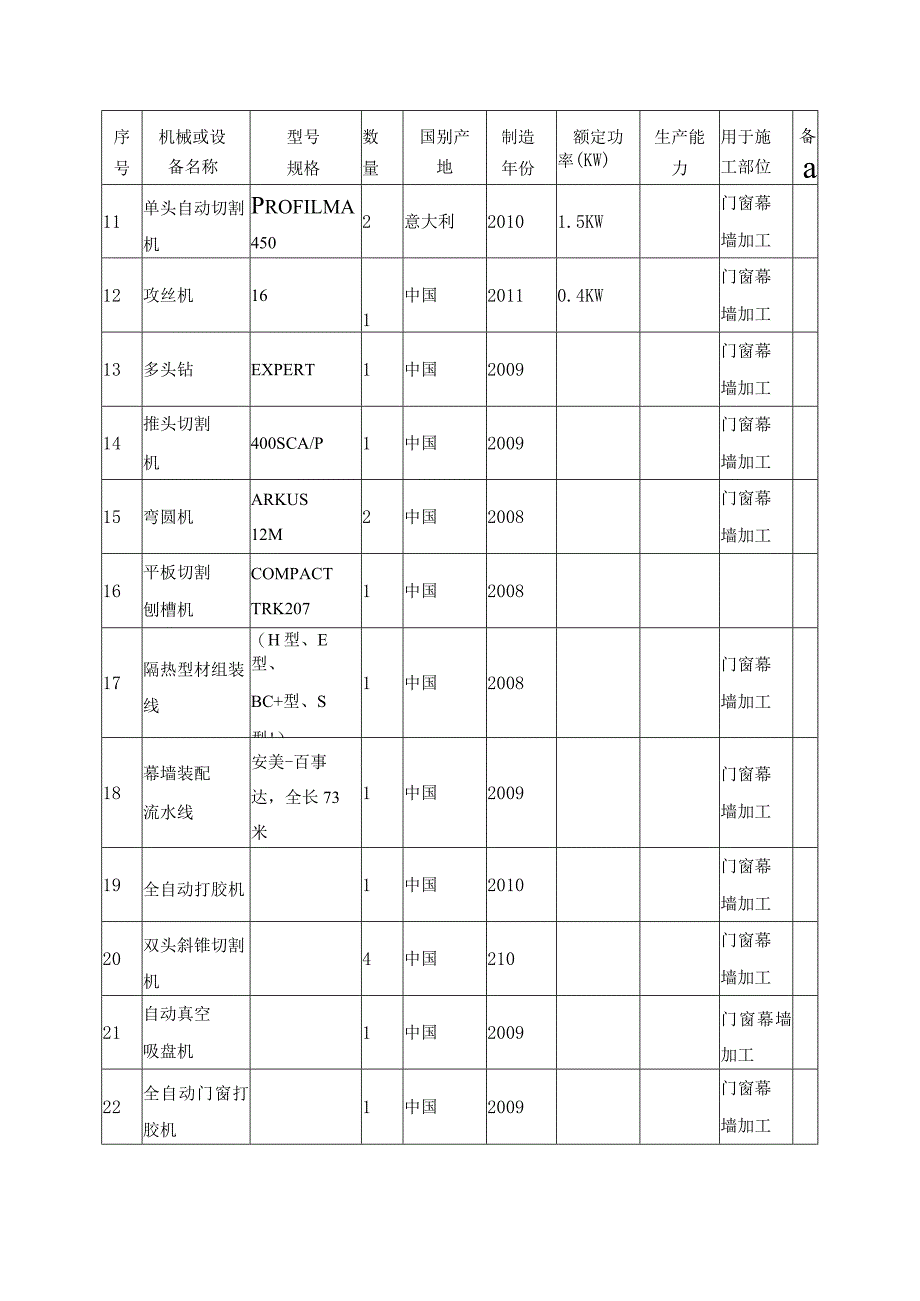

2、窗幕墙加工7夹角机PE180015德国20090.6KW门窗幕墙加工8OIP型单轴仿型铳床PRIMUS25015德国20090.2KW门窗幕墙加工9端铳床C1300ZN15西班牙20100.5KW门窗幕墙加工10单头斜锥切割据C1300ZN13西班牙20100.5KW门窗幕墙加工序机械或设型号数国别产制造额定功生产能用于施备号备名称规格量地年份率(KW)力工部位a11单头自动切割机Profilma4502意大利20101.5KW门窗幕墙加工12攻丝机161中国20110.4KW门窗幕墙加工13多头钻EXPERT1中国2009门窗幕墙加工14推头切割机400SCA/P1中国2009门窗幕墙加工1

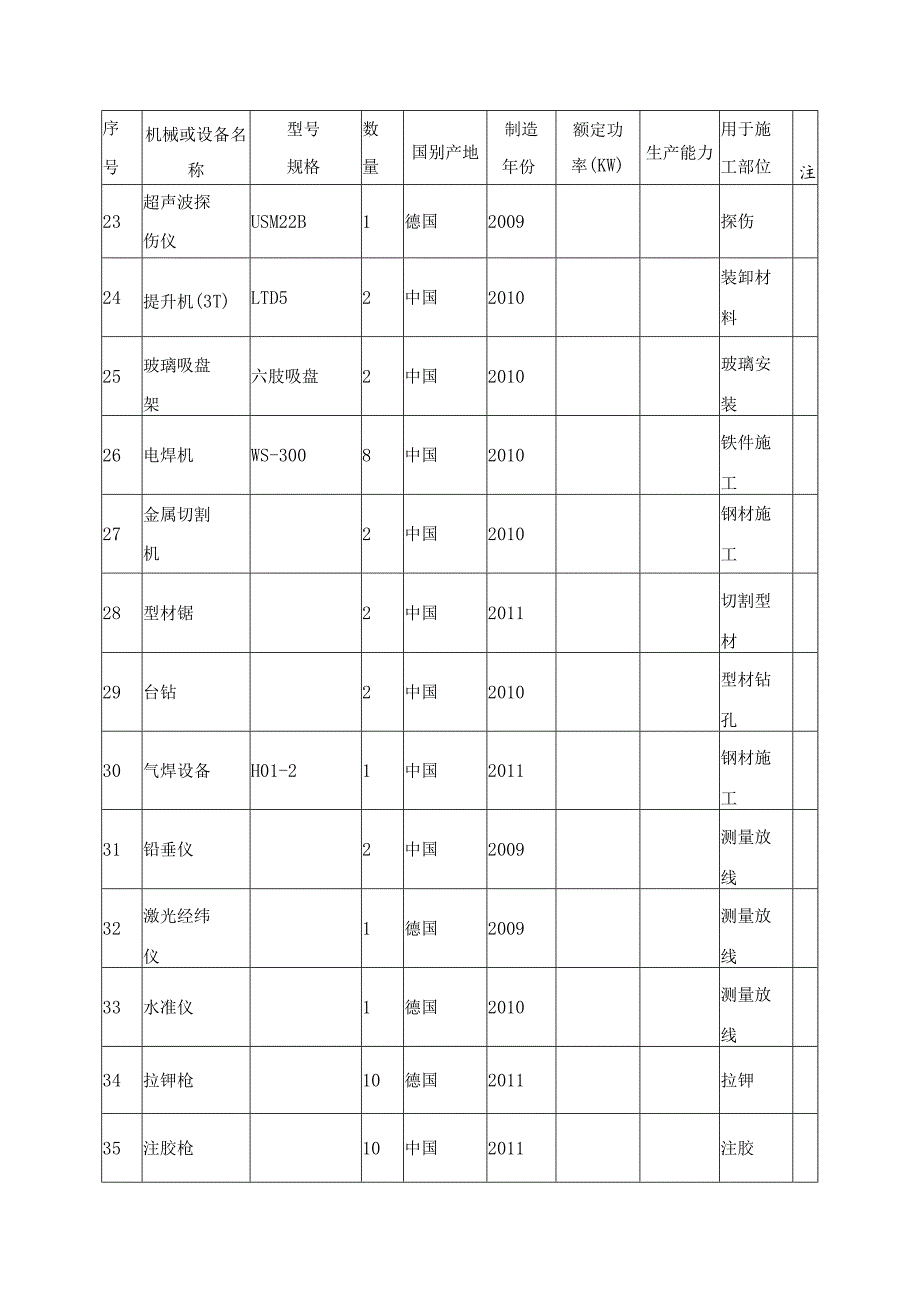

3、5弯圆机ARKUS12M2中国2008门窗幕墙加工16平板切割刨槽机COMPACTTRK2071中国200817隔热型材组装线（H型、E型、BC+型、S型!）1中国2008门窗幕墙加工18幕墙装配流水线安美-百事达，全长73米1中国2009门窗幕墙加工19全自动打胶机1中国2010门窗幕墙加工20双头斜锥切割机4中国210门窗幕墙加工21自动真空吸盘机1中国2009门窗幕墙加工22全自动门窗打胶机1中国2009门窗幕墙加工序号机械或设备名称型号规格数量国别产地制造年份额定功率(KW)生产能力用于施工部位注23超声波探伤仪USM22B1德国2009探伤24提升机(3T)LTD52中国2010装卸
4、材料25玻璃吸盘架六肢吸盘2中国2010玻璃安装26电焊机WS-3008中国2010铁件施工27金属切割机2中国2010钢材施工28型材锯2中国2011切割型材29台钻2中国2010型材钻孔30气焊设备H01-21中国2011钢材施工31铅垂仪2中国2009测量放线32激光经纬仪1德国2009测量放线33水准仪1德国2010测量放线34拉钾枪10德国2011拉钾35注胶枪10中国2011注胶序号机械或设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力用于施工部位注36扳手20中国2009镖栓紧固37对讲机2中国2010施工联络38东风载货汽车EQ1108Z2D1中国2010运输39砂
5、轮切割机2中国2010切割型材40安全带40中国2011安全用品41一字批10中国2011测量3.1加工及施工机械设备投入情况及进场计划3.1.1主要加工机械设备及性能介绍3.1.1.1四轴加工中心，型号COMETTU/6、生产国：意大利、投入数量2台1）标准特性：有4个连续受控的轴线和全封闭的防护罩，它设计可以在00到1800之间的任意角度加工由铝合金制成的棒材或工件，最大加工面积：高200三b宽250nun,长度可达6300mm,厚度可达3mm,加工误差在0.2mm之内。2）轴向行程：X纵向轴630Omm；Y横向轴525mm；Z垂直轴335rni;A旋转芯轴001800（连续，中间任何角度
6、）。3）工作范围：能够进行的加工操作：钻孔；铳加工；切割（不在垂直轴线上）；攻螺纹最大M8。在X轴方向上可放多个工件（可以是断面不同的型材）；所有工件都可以用直柄刀具在00到1800之间任意角度钻铳。4）定位速度：X轴：80米/分；Y轴：60米/分；Z轴：30米/分；A轴：1秒内可以从0转至J90度。5）刀具库：刀具自动更换；8把刀具夹头；1把端铳刀具。3.1.1.2三轴CNC加工中心、型号KELT6500、生产国：意大利、投入数量2台1）标准特性：垂直主轴和6位置刀具更换，用于对铝合金，普通轻合金、钢和PVC型材及工件的钻、铳加工；KELT配有两条纵向导轨（两条导轨均可放置大型工件）；在每条
7、导轨上都可以加上一个或多个工件；每个工件有5个加工面，顶面（使用直柄钻铳刀具）、前面、后面、左端和右端（使用带角度的切割刀具）；中间角度的加工可由一把角度可调节的刀具实现。2）加工范围：最大加工长度：6500mm；使用单条导轨的最大加工宽度：200mm（仅垂直加工）或90mm（在3个面加工）；同时使用两条导轨的最大加工宽度：450mm（在3个面加工）。顶面用直柄钻铳刀具加工，前面用角度加工组件加工；后面用角度加工组件加工，右端用18Oninl的端铳刀加工；左端用180mm的端铳刀加工。3）轴向行程：X纵向轴：6500mm；Y横向轴：730mm；Z垂直轴：35Onlmo4）定位速度：X轴：80米
8、/分；Y轴：60米/分；Z轴：30米/分。5）刀具库：自动刀具更换，6位置刀具库。3.1.1.3双头斜锥切割机、型号TWINELECTRASUN500/6、生产国：意大利、投入数量6台1）标准特性：专门用于切割铝和PVC型材的机器。装在相应支架上的两个切割头通过电动方式定位，切割头旋转角度：从内45度（135度）至外22.5度以及中间任意角度，配有与PZ的接口，可通过软盘，网络或串行口控制；可储存500种不同的型材尺寸，以自动折算式切割头位于90度以外时的切割长度；可通过键盘储存500种切割目录，每种目录可输入1000条指令，最优化的型材的切割，以减少废料量。2）加工范围:该机在90度时最短切
9、割长度：245mm；最短切割长度：310mm；最长切割长度6000mm。加工误差在0.02nun之间。3）技术特性：刀具的转速：2800/min、刀具进给速度060mm/s,切割速度74ms,切割头横向移动速度20mmino3.1.1.4多头锯、型号PANTOI00、EXPORT；生产国：德国、投入数量各10台1）标准特性：500OnIm长床身，X轴方向带导轨；钻铳深度定位装置可手动调节；5个带支座的钻铳装置，X轴方向配有刻度尺；通过导轨利用手轮手动调整钻铳深度定位装置；X方向定位器安装在机器的左边，调整范围。100m叱X、Y方向用刻度尺定位。2）加工范围型材最大高度：单轴：270毫米，多轴：
10、120170毫米。3.1.1.5角接口切割机、型号PRISMA500；生产国：德国、投入数量10台1）标准特性：该机装有两个前后连接的锯片，垂直方向的锯片可以向后倾斜25和向前倾斜60,两个锯片都可以绕相同的运动中心转动。在操作过程中，水平方向锯片在前，竖直方向锯片在后，通过DC马达控制锯刀翻转，配有电子数字显示器。2）加工范围：切割型材宽度可达300mm；型材定位角度：3090。45；水平、垂直位置接口切割深度可达185mm；水平方向锯片可倾斜转动：4590045；垂直方向锯片可倾斜转动：6090025。3. 5.1.6夹角机、型号PE1800；生产国：德国、投入数量15台标准特性：夹角机用
11、于门、窗和其他结构的轻合金型材的冲压，该机器为液气控制，适用于型材高度为120mm,宽度可达80mm,对于2mm厚的型材进行挤压时机器的挤压力是足够的，背靠支座和冲压功能组，处于一个防护罩之下，并且不影响加工过程，加工型材和冲压角的所有测量都可通过刻度尺来调节，型材的夹持是由气动式气缸来完成的。3.5. 1.7OIP型单轴仿型铳床、型号PRIMUS250；生产国：德国、投入数量15台1）标准特性：OIP型仿型铳床一般设计用于铝、轻合金和PVC型材中加工槽、缝和异形孔，也可通过垂直安装的端铳刀在木材中加工槽、缝和异形孔，在滑板系统中有一个电机驱动的主轴，主面装有刀具，该系统可使主轴沿三个轴进行移
12、动。运动和喂料的位置是通过两个与铳削头滑板相连接的操纵杆进行人工控制的，一只平衡气缸可减轻操作人员的疲劳，可调横向限位止动器，可预先设定所有移动方向上的行程，机器内安装了一个具有通用形状和轮廓外形的横板，当它与靠模指一起使用时，就可以在工件上复制出同样的形状。2）生产能力：最大加工工件尺寸230X190mm,最大铳刀直径12mm,铳刀速度12000转/分。3. 1.1.8端铳床、型号C1300ZN；生产国：西班牙、投入数量15台1）标准特性：被加工的型材可借助气动控制的气缸在水平和垂直方向牢固固紧，并设有安全控制器；材料制动器可以通过改变它在工作台上的位置来调整它的加工面，材料制动器可以左右旋转，从900至200；铳削速度可通过手柄控制。2）加工范围：最大加工深度：110mm；最大加工宽度325mm；最大加工型材高度150mm；最大喂料长度500mm；切割角度:200900200,每分钟转速：2800转/分。3. 5.1.9单头斜锥切割锯、型号C1300ZN；生产国：西班牙、投入数量13台标准特性：进料
