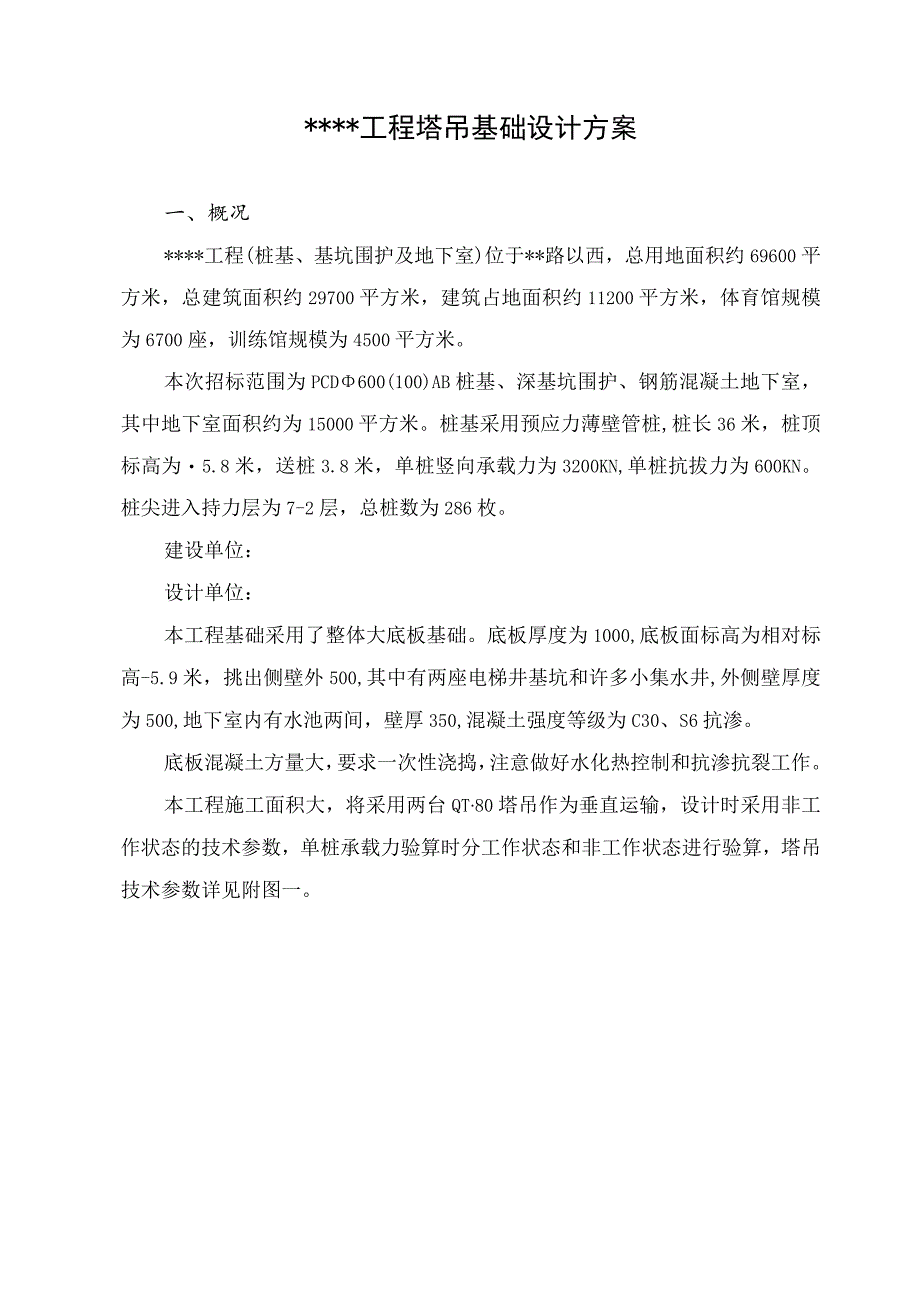

1、*工程塔吊基础设计方案一、概况*工程(桩基、基坑围护及地下室)位于*路以西，总用地面积约69600平方米，总建筑面积约29700平方米，建筑占地面积约11200平方米，体育馆规模为6700座，训练馆规模为4500平方米。本次招标范围为PCD600(100)AB桩基、深基坑围护、钢筋混凝土地下室，其中地下室面积约为15000平方米。桩基采用预应力薄壁管桩,桩长36米，桩顶标高为5.8米，送桩3.8米，单桩竖向承载力为3200KN,单桩抗拔力为600KN。桩尖进入持力层为7-2层，总桩数为286枚。建设单位：设计单位：本工程基础采用了整体大底板基础。底板厚度为1000,底板面标高为相对标高-5.9

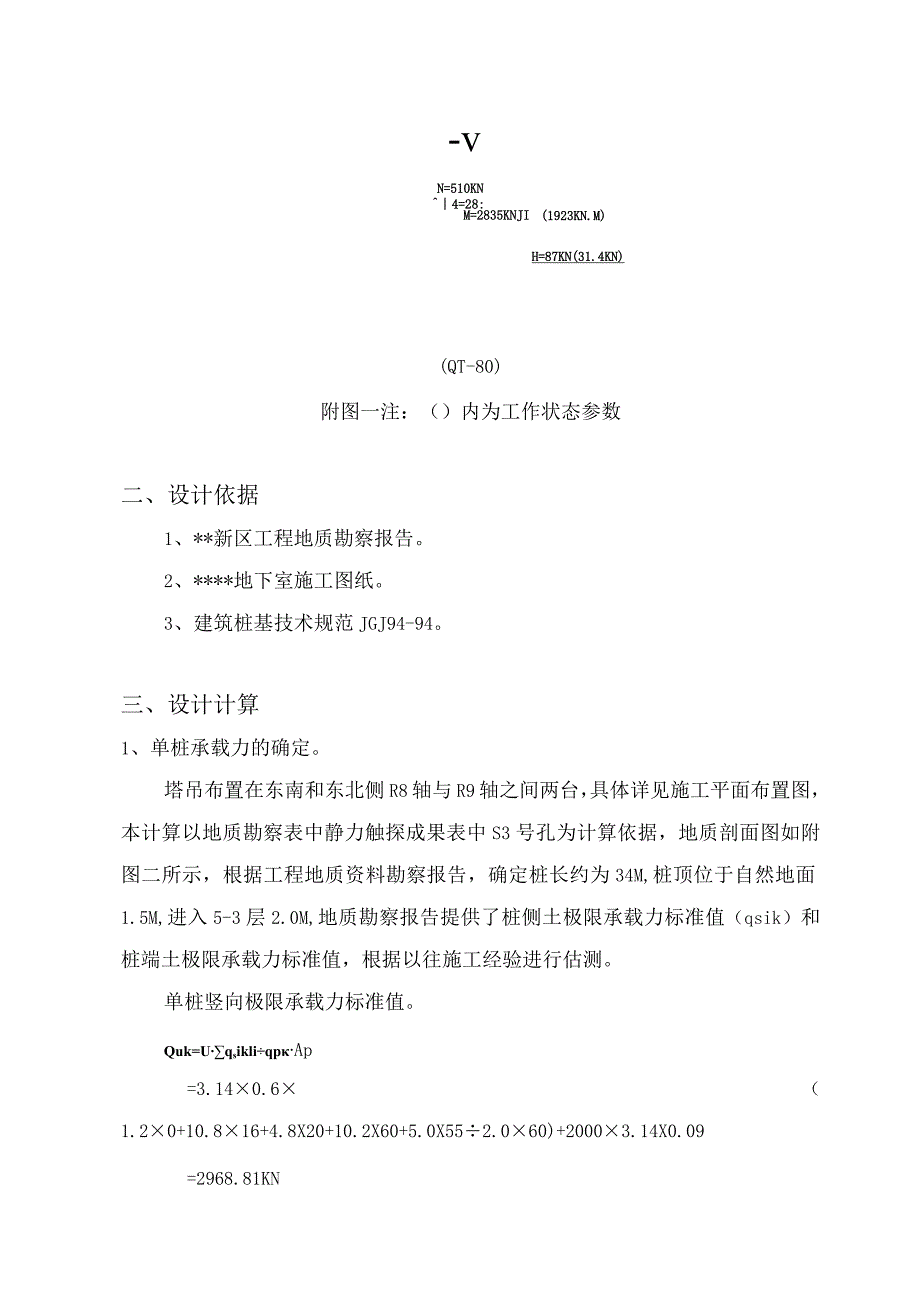

2、米，挑出侧壁外500,其中有两座电梯井基坑和许多小集水井,外侧壁厚度为500,地下室内有水池两间，壁厚350,混凝土强度等级为C30、S6抗渗。底板混凝土方量大，要求一次性浇捣，注意做好水化热控制和抗渗抗裂工作。本工程施工面积大，将采用两台QT80塔吊作为垂直运输，设计时采用非工作状态的技术参数，单桩承载力验算时分工作状态和非工作状态进行验算，塔吊技术参数详见附图一。-vN=510KN4=28:M=2835KNJI(1923KN.M)H=87KN(31.4KN)(QT-80)附图一注：（）内为工作状态参数二、设计依据1、*新区工程地质勘察报告。2、*地下室施工图纸。3、建筑桩基技术规范JGJ9
3、4-94。三、设计计算1、单桩承载力的确定。塔吊布置在东南和东北侧R8轴与R9轴之间两台，具体详见施工平面布置图，本计算以地质勘察表中静力触探成果表中S3号孔为计算依据，地质剖面图如附图二所示，根据工程地质资料勘察报告，确定桩长约为34M,桩顶位于自然地面1.5M,进入5-3层2.0M,地质勘察报告提供了桩侧土极限承载力标准值（qsik）和桩端土极限承载力标准值，根据以往施工经验进行估测。单桩竖向极限承载力标准值。Quk=UqsikliqpAp=3.140.6（1.20+10.816+4.8X20+10.2X60+5.0X552.060)+20003.14X0.09=2968.81KN单桩承载

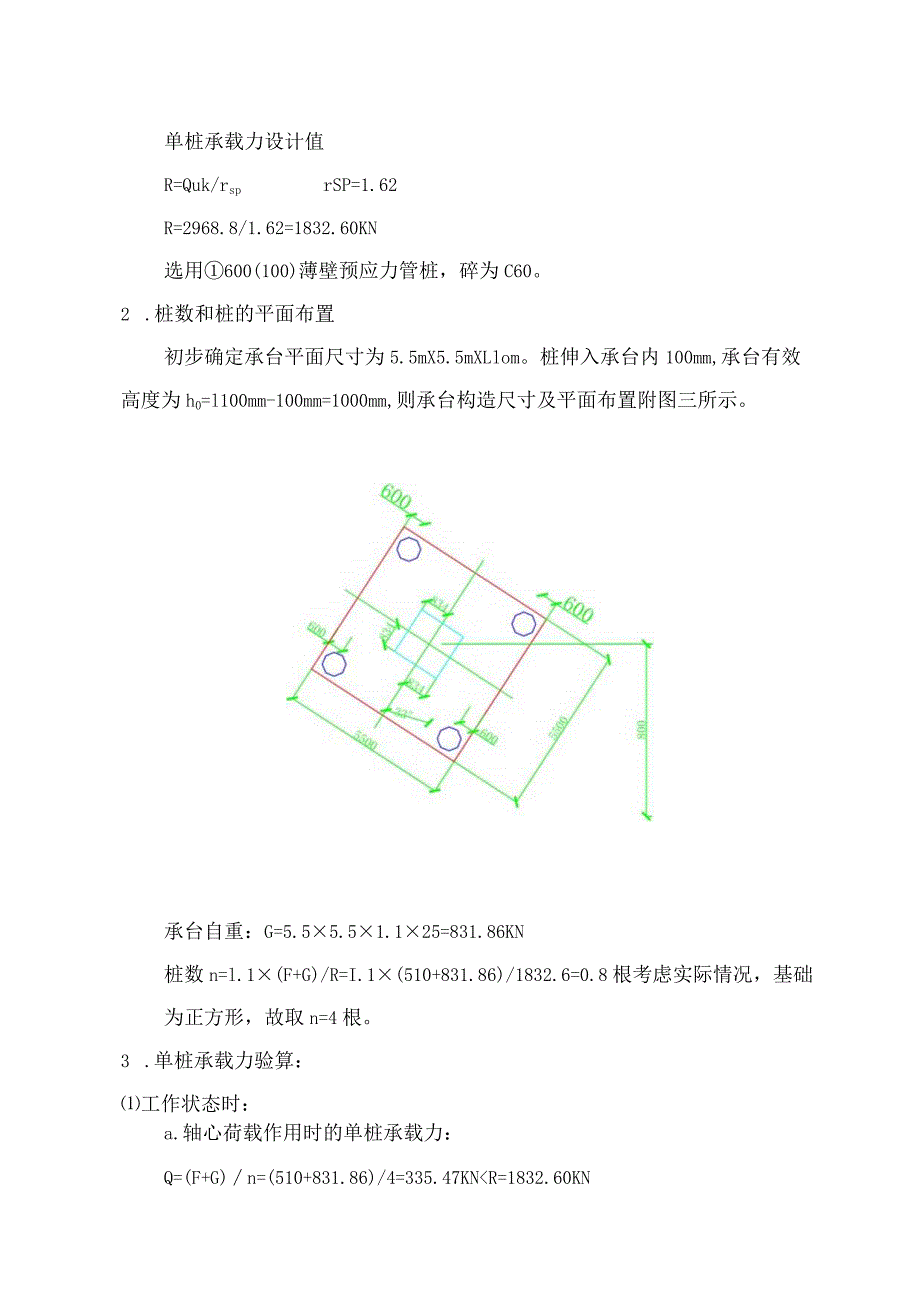

4、力设计值R=Quk/rsprSP=1.62R=2968.8/1.62=1832.60KN选用600(100)薄壁预应力管桩，碎为C60。2 .桩数和桩的平面布置初步确定承台平面尺寸为5.5mX5.5mXLlom。桩伸入承台内100mm,承台有效高度为h0=l100mm-100mm=1000mm,则承台构造尺寸及平面布置附图三所示。承台自重：G=5.55.51.125=831.86KN桩数n=l.1(F+G)/R=I.1(510+831.86)/1832.6=0.8根考虑实际情况，基础为正方形，故取n=4根。3 .单桩承载力验算：工作状态时：a.轴心荷载作用时的单桩承载力：Q=(F+G)n=(5
5、10+831.86)/4=335.47KNR=1832.60KNb.单桩最大荷载：Qmax=(F+G)/n+MXmax/Xi2=335.47+(1923+31.4X1.45)X2.152/L2X(2.152)2=335.47+300.6=636.07KN1.2RQmin=(F+G)/n-MXmax/Xi2=335.47-300.6=35KNR非工作状态时：a.轴心荷载作用下的单桩承载力：Q=(F+G)n=421.94Rb.单桩最大荷载：Qmax=335.47+(2835+87l.45)2.15/(42.152)=335.47+300.86=637KN1.2RQmin=(F+G)/11-MXma
6、x/2*12=335.47-300.86=3011?拔4 .承台冲切强度验算：(碎采用C30,ft=1.5)bm=l2(bt+bb)=l2(16681668+21350)-3018mmVc=0.61.5l.0003018=2716KNVmaX=637KNc2716KN满足要求。5 .承台抗剪强度验算：h=l.100m,宽b=5.5m,h0=l.OOOm截面抗剪强度为：0.O7fchob=O.0712.51000X5500=4987.50KNVmax=752.07KN4987.50KN满足要求。6 .弯矩和配筋计算，考虑塔吊为360。转动按最大弯矩计算：Mmax=(6372)(2.15-0.6)
7、=1975KN.mAs=Mx/(0.9h0fy)=1975106/(0.91000X310)=6433.69mm2单位长度内钢筋截面积：As=6433.69/5.5=1170mm2选用中18200,As=1272mm2符合要求四、施工说明1.本工程0.000相当于黄海高程4.500M。桩身伸入承台100mm,桩身钢筋锚入承台IMo2 .塔吊承台设置适当的钢筋以保证地脚螺栓与碎基础成为一体。3 .承重钢板及预埋螺栓固定时要保证孔距中心的对称性，保证预埋螺栓的垂直度。4 .塔吊工作前应先检查传动部分润滑油量，钢丝绳磨损情况及各限位装置,如有不合格应及时整修。5 .严格按照额定起重量起吊，不得超载，也不准吊运人员，拔除地下埋物。6 .司机必须得到指挥信号后，方可进行操作。7 .工作休息或下班时不得将重物挂在空中。8 .塔吊吊钩提升上限与工作面平台最小距离应大于H1+H2+H3H4=1.5+3+2+3=9.5米(H1：吊索高度，H2：构件高度，H3：安全操作距离，H4：脚手架高度)。
