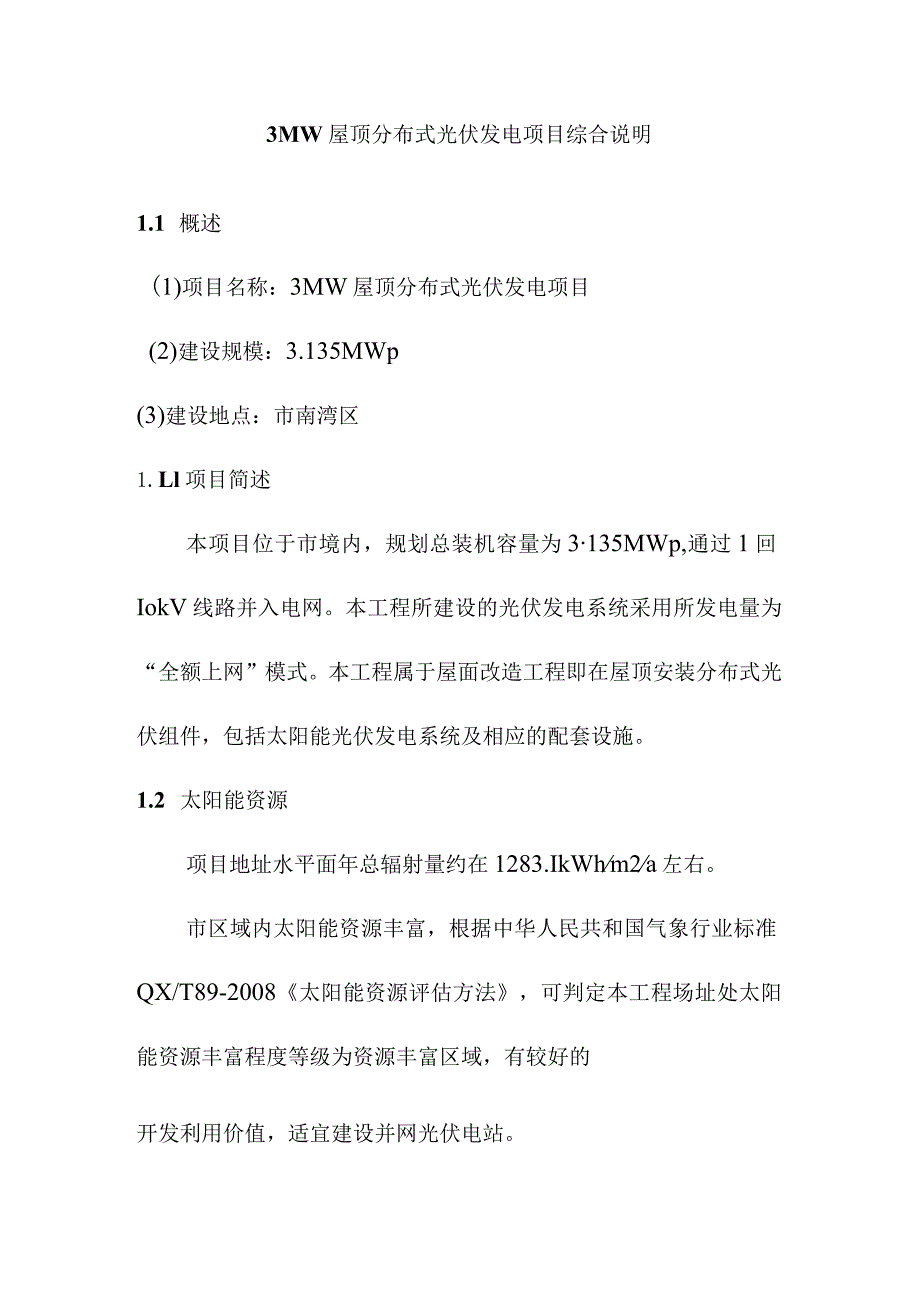

1、3MW屋顶分布式光伏发电项目综合说明1.1 概述(1)项目名称：3MW屋顶分布式光伏发电项目(2)建设规模：3.135MWp(3)建设地点：市南湾区1.Ll项目简述本项目位于市境内，规划总装机容量为3135MWp,通过1回IokV线路并入电网。本工程所建设的光伏发电系统采用所发电量为“全额上网”模式。本工程属于屋面改造工程即在屋顶安装分布式光伏组件，包括太阳能光伏发电系统及相应的配套设施。1.2 太阳能资源项目地址水平面年总辐射量约在1283.IkWhm2a左右。市区域内太阳能资源丰富，根据中华人民共和国气象行业标准QX/T89-2008太阳能资源评估方法，可判定本工程场址处太阳能资源丰富程度

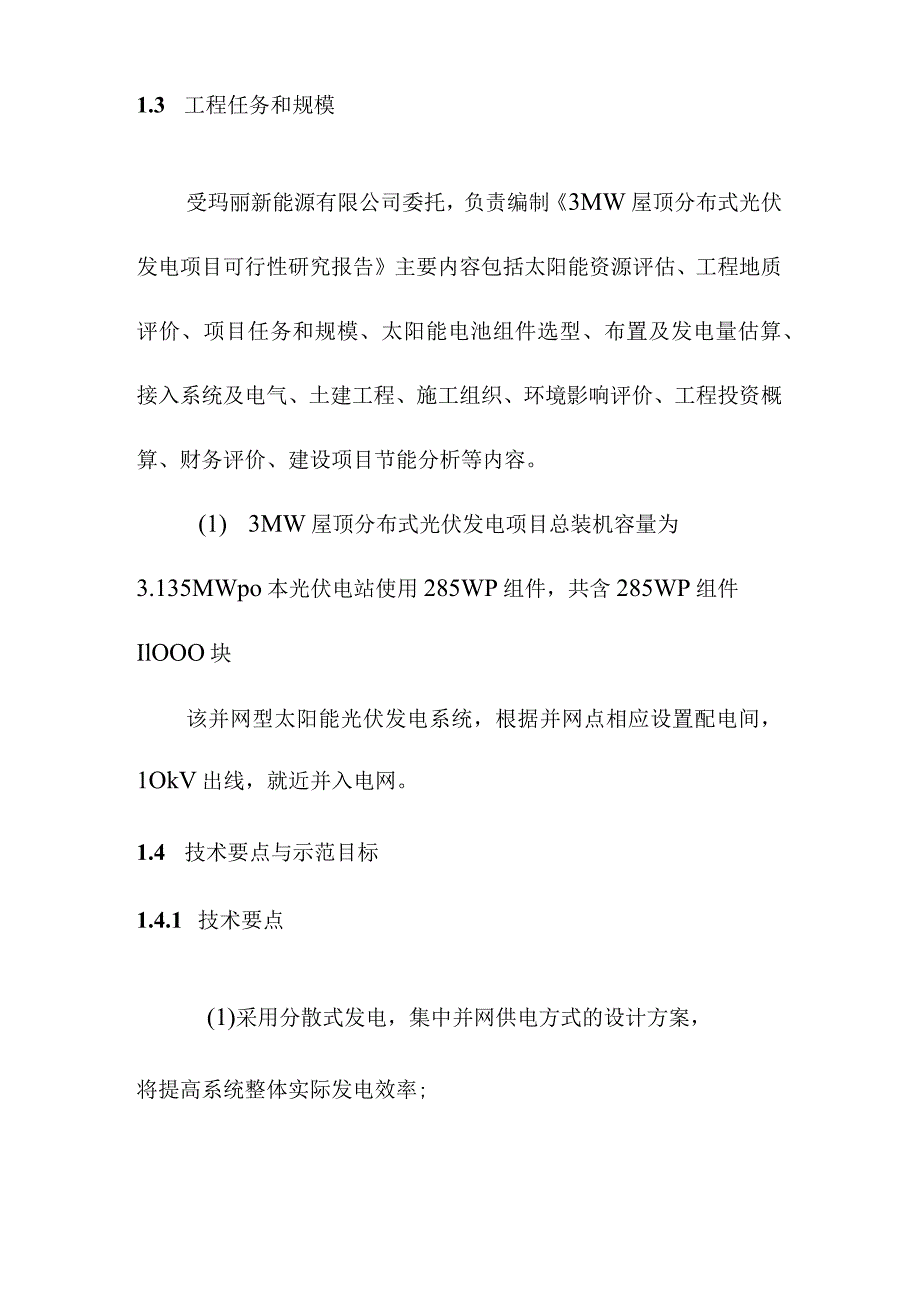

2、等级为资源丰富区域，有较好的开发利用价值，适宜建设并网光伏电站。1.3 工程任务和规模受玛丽新能源有限公司委托，负责编制3MW屋顶分布式光伏发电项目可行性研究报告主要内容包括太阳能资源评估、工程地质评价、项目任务和规模、太阳能电池组件选型、布置及发电量估算、接入系统及电气、土建工程、施工组织、环境影响评价、工程投资概算、财务评价、建设项目节能分析等内容。(1) 3MW屋顶分布式光伏发电项目总装机容量为3.135MWpo本光伏电站使用285WP组件，共含285WP组件IlOOO块该并网型太阳能光伏发电系统，根据并网点相应设置配电间，1OkV出线，就近并入电网。1.4 技术要点与示范目标1.4.1

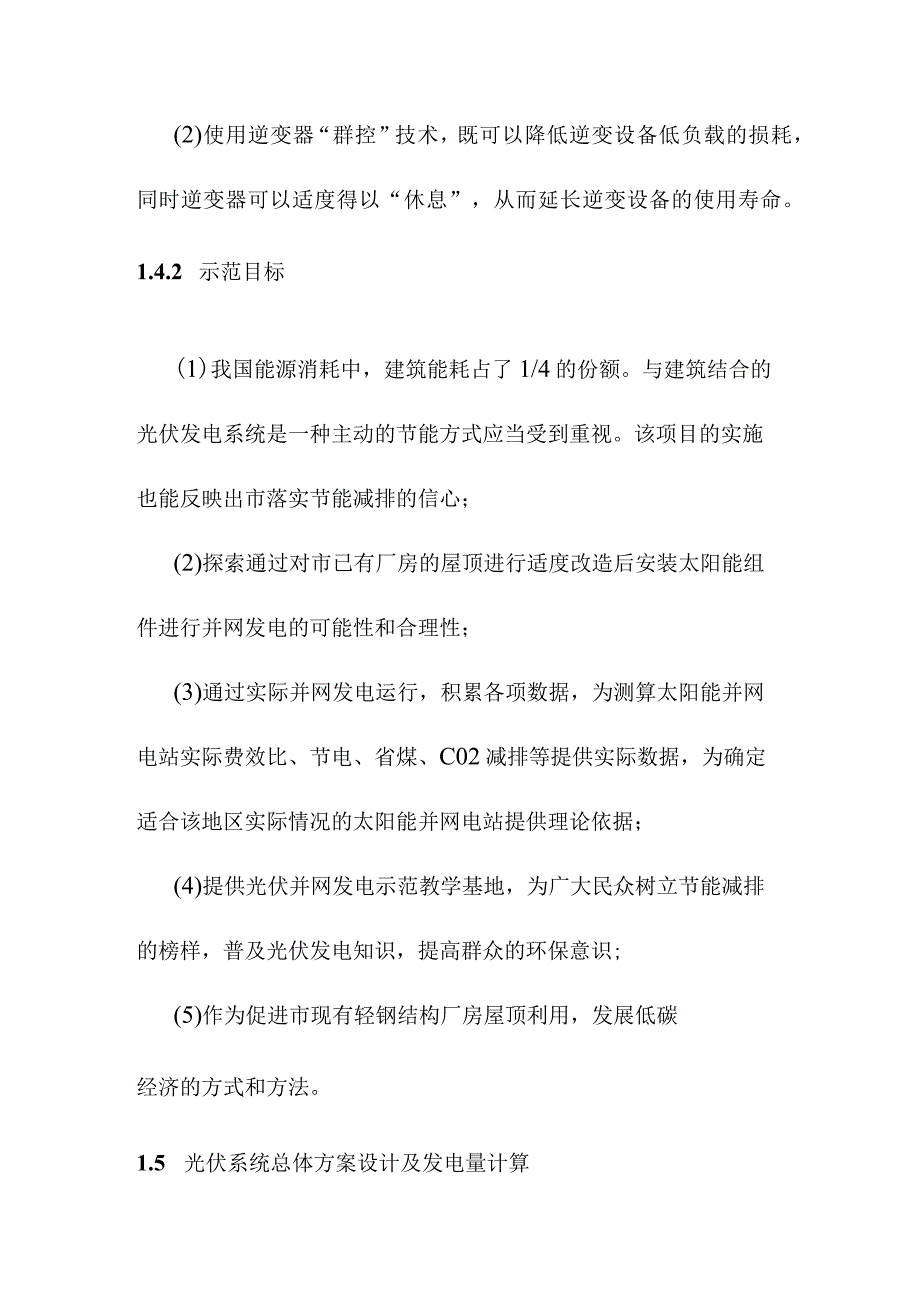

3、 技术要点(1)采用分散式发电，集中并网供电方式的设计方案，将提高系统整体实际发电效率;(2)使用逆变器“群控”技术，既可以降低逆变设备低负载的损耗，同时逆变器可以适度得以“休息”，从而延长逆变设备的使用寿命。1.4.2 示范目标(1)我国能源消耗中，建筑能耗占了1/4的份额。与建筑结合的光伏发电系统是一种主动的节能方式应当受到重视。该项目的实施也能反映出市落实节能减排的信心；(2)探索通过对市已有厂房的屋顶进行适度改造后安装太阳能组件进行并网发电的可能性和合理性；(3)通过实际并网发电运行，积累各项数据，为测算太阳能并网电站实际费效比、节电、省煤、C02减排等提供实际数据，为确定适合该地区实
4、际情况的太阳能并网电站提供理论依据；(4)提供光伏并网发电示范教学基地，为广大民众树立节能减排的榜样，普及光伏发电知识，提高群众的环保意识;(5)作为促进市现有轻钢结构厂房屋顶利用，发展低碳经济的方式和方法。1.5 光伏系统总体方案设计及发电量计算1.5.1 光伏系统总体方案设计本工程所建设的光伏发电系统采用所发电量为“全额上网”模式。拟选用单晶硅太阳能电池，采用固定式安装运行。装机容量为3.135MWp,系统方案采取分散逆变升压，汇集后集中并网的方式。152发电量预测本项目光伏组件采用顺屋顶平铺的方式铺设，与水平面倾角为23。采用固定安装的方式安装电池组件。考虑系统计算可得，本工程25年总发
5、电量约为7635.19万kWh,25年平均发电量约为305.41万kWho1.6 电气设计1.6.1 电气一次本阶段推荐的电气主接线为：本项目总装机容量为3.135MWp,分为3个L045MWp光伏系统。考虑到本项目装机容量相对较大，电网短路容量水平相对较低，因此建议本项目以相对较高的电压等级接入电网，因此建议本项目以IOkV电压等级接入电网。本项目将通过1回IOkV线路并入电网。最终接入系统方案以接入系统审查意见为准。1.6.2 电气二次本光伏电站按“无人值班”（少人值守）的原则进行设计。电站采用以计算机监控系统为基础的监控方式。电站设一套火灾自动报警系统，火灾自动报警系统选用集中报警方式探
6、测总线采用一条总线，控测报警和联动控制共用一条总线，火灾集中报警控制器能显示火灾报警区域和探测区域，可以进行联动控制。在光伏电站内配置一套环境监测仪，实时监测日照强度、风速、温度等参数。1.7 土建部分本工程建设于既有屋面上，屋面结构满足光伏系统安装要求，已委托相关设计单位出具承重证明，部分厂区根据现有收集资料需进行加固处理。逆变器就地安装于光伏系统安装的外墙或屋面上。建（构）筑物设计主要包括：1OkV并网点、光伏支架若干、箱变基础。本工程生活用水采用厂区供水。1.8消防设计本工程贯彻“预防为主、防消结合”的消防工作方针，加强火灾监测报警的基础上，对重要设备采用相应的消防措施，做到防患于未然。
7、本工程消防总体设计采用综合消防技术措施，从防火、监测、报警、控制、灭火、排烟、逃生等各方面入手，力争减少火灾发生的可能性，一旦发生也能在短时间内予以扑灭，使损失减少到最低，同时确保火灾时人员的安全疏散；根据生产重要性和火灾危险性程度配置消防设施和器材，本光伏电站按规范配置了室外消防砂箱、手提式灭火器；建筑结构材料、装饰材料等均须满足防火要求；本光伏电站内重要场所均设有通信电话。根据建筑灭火器配置设计规范及电力设备典型消防规程的规定，本工程在配电室采用磷酸锈盐干粉灭火器。1.9施工组织设计依据光伏电站建设、资源、技术和经济条件，编制一个基本轮廓的施工组织设计，对光伏电站主要工程的施工建设等主要问
8、题，做出原则性的安排，为工程的施工招标提供依据，为单位工程施工方案指定基本方向。具体内容见下文施工组织设计中论述。1.10 工程管理设计根据生产和经营需要，遵循精干、统一、高效的原则，对运营机构的设置实施企业管理。参照原能源部颁发的能源人199264号文“关于印发新型电厂实行新管理办法的若干意见的通知、结合本工程具体情况，按“无人值班、少人值守的原则进行设计。1.11 环境保护与水土保持设计光伏发电是将太阳能直接转化为电能的过程，生产过程不产生有害物质及噪声，因此电站的建设和运行对周围环境无不利影响。本项目符合国家产业政策，用地符合当地总体规划，选址及平面布局合理，无制约本项目建设的重大环境因
9、素，同时还需确保各项污染治理措施“三同时”和外排污染物达标。1.12 劳动安全与工业卫生为了保护劳动者在我国电力建设中的安全和健康，改善劳动条件，电站设计必须贯彻执行中华人民共和国劳动法、建设项目(工程)劳动安全卫生监察规定、安全生产监督规定等国家及部颁现行的有关劳动安全和工业卫生的法令、标准及规定，以提高劳动安全和工业卫生的设计水平。在电站劳动安全和工业卫生的设计中，应贯彻“安全第一，预防为主”的原则，重视安全运行，加强劳动保护，改善劳动条件。劳动安全与工业卫生防范措施和防护设施与本期工程同时设计、同时施工、同时投产，并应安全可靠，保障劳动者在劳动过程中的安全与健康。工业卫生设计应充分考虑电
10、站在生产过程中对人体健康不利因素，并根据设计规范和劳保有关规定，采取相应的防范措施。(1)本工程所有防暑降温和防潮防寒设计都应遵循工业企业设计卫生标准(GBZI2010)等电力标准、规范。(2)生产操作人员一般在单元控制室或值班室内工作,根据当地气象条件，控制室设置空气调节系统。(3)在配电间设置轴流风机、排风扇及设备专用通风管道设施。1.13 节能降耗分析本分布式光伏发电站工程建成后装机容量3.135MWp,经测算25年年平均发电量为305.41万kWh,同燃煤火电站相比，按标煤煤耗为350gkWh计，每年可为国家节约标准煤1068.93to相应每年可减少多种有害气体和废气排放，其中减少SO
11、2排放量约为91.62t,NOX(以NO2计)排放量约为45.81t,C02的排放量约为3044.91to本项目逆变器、汇流箱等电器设备均采用高效节能产品，降低整个系统损耗。1.14 工程设计概算工程设计概算参照风电场工程可行性研究报告设计概算编制办法及计算标准及光伏发电工程可行性研究报告编制办法等。结合国家、部门及地区现行的有关规定进行编制。本项目工程静态总投资2288.06万元，单位千瓦投资7300元/kW。工程动态总投资2310.48万元，单位千瓦投资7369.95元/kW。1.15 财务评价与社会效果分析表M财务评价指标汇总表项目数量单位备注装机规模3.135MW静态总投资2288.0
12、6万元动态总投资2310.48万元自筹资金457.61万元银行贷款1830.45万元银行贷款利率4.90%银行贷款年限15年年均发电利用小时数950小时年均年均发电量305.41万kWh结算电价1.034651元/度加权平均系统运行时间25年所得税25%25年模拟税前利润3122万元25年模拟所得税780万元25年模拟净利润2341万元内部投资收益率所得税刖14.33%所得税后11.80%净现值NPV所得税前851.51万元所得税后573.65万元全部投资静态回收期所得税前9.41年所得税后11.54年全部投资动态回收期所得税刖11.83年所得税后15.11年1.16 结论(1)地区日照资源相对充足，年均辐射量为1283.1kWhm2,按太阳辐射资源区划标准，该地区属于太阳辐射资源的三类地区，适合建立太阳能光伏电站。(2)项目符合“十二五”时期国民经济和社会发展规划纲要，推进资源节约。(3)3MW屋顶分布式光伏发电项目选址企业屋顶，利用屋面光伏发电，能够实现社会、环境和经济三方效益。(4)本工程选用性价比较高的单晶硅电池组件，与国外的太阳能光伏电池使用情况的发展趋势相符合。(5)本工程从光伏系统、电气、土建、水工、消防等方面均具备可行方案，各项风险较小，无不良经济和社会影响。
