《LTE数据配置.docx》由会员分享,可在线阅读,更多相关《LTE数据配置.docx(10页珍藏版)》请在第壹文秘上搜索。

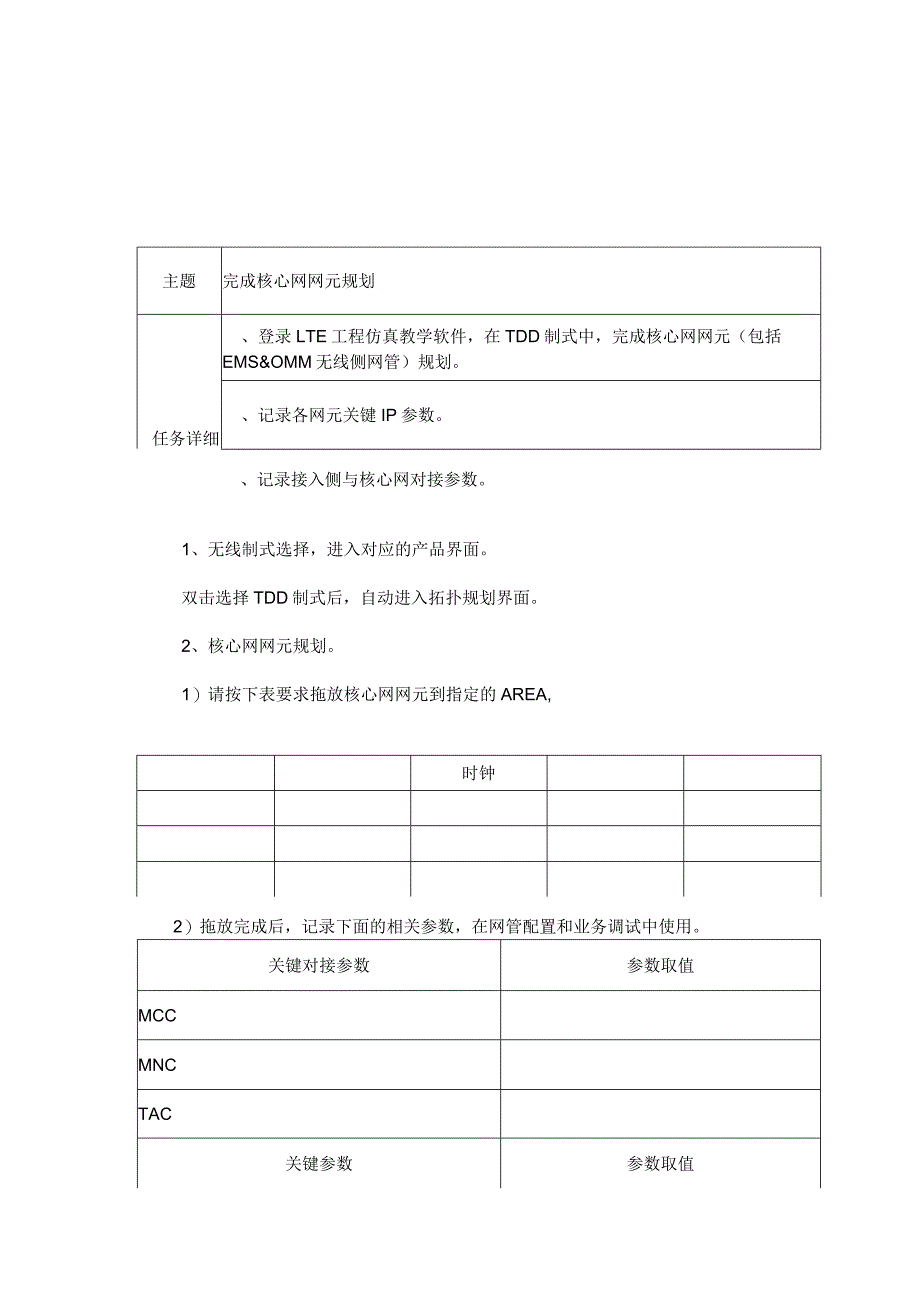

1、主题完成核心网网元规划任务详细、登录LTE工程仿真教学软件,在TDD制式中,完成核心网网元(包括EMS&OMM无线侧网管)规划。、记录各网元关键IP参数。、记录接入侧与核心网对接参数。1、无线制式选择,进入对应的产品界面。双击选择TDD制式后,自动进入拓扑规划界面。2、核心网网元规划。1)请按下表要求拖放核心网网元到指定的AREA,时钟2)拖放完成后,记录下面的相关参数,在网管配置和业务调试中使用。关键对接参数参数取值MCCMNCTAC关键参数参数取值XGWServiceIPFtpserverIP1588ClockserverIPMMEinterfaceIPMMESignalIPEMS&OMM

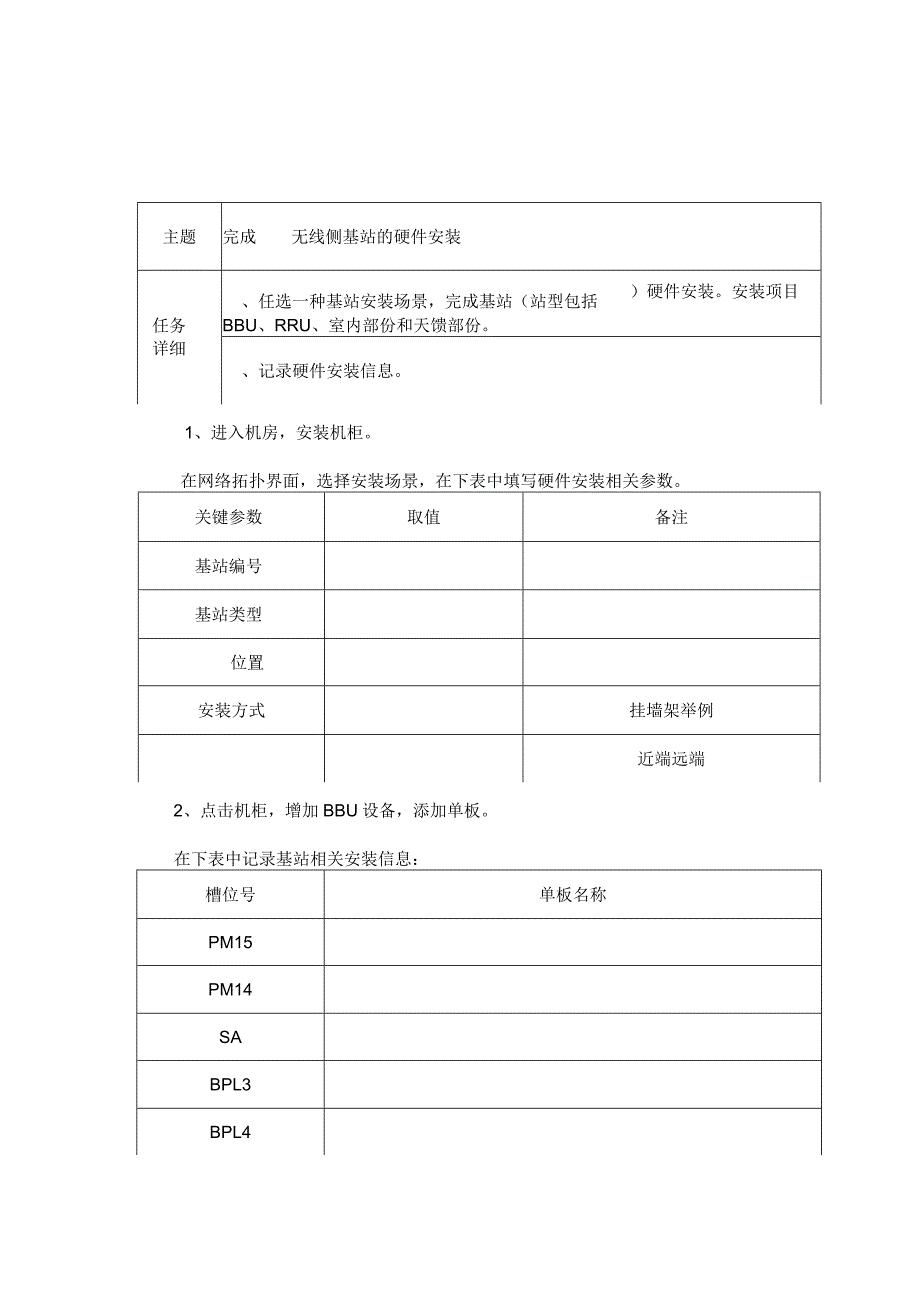

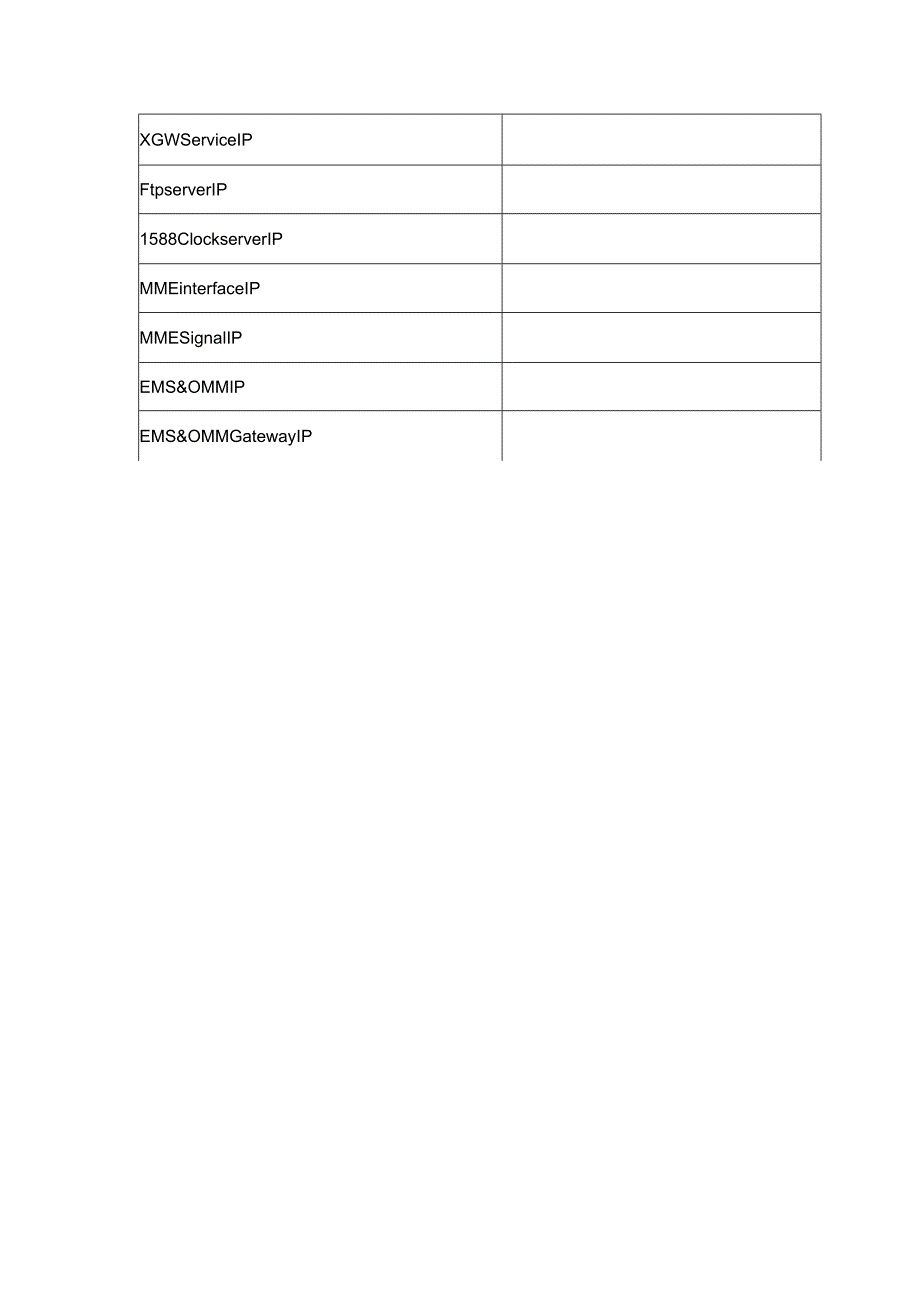

2、IPEMS&OMMGatewayIP主题完成无线侧基站的硬件安装任务、任选一种基站安装场景,完成基站(站型包括BBU、RRU、室内部份和天馈部份。)硬件安装。安装项目详细、记录硬件安装信息。1、进入机房,安装机柜。在网络拓扑界面,选择安装场景,在下表中填写硬件安装相关参数。关键参数取值备注基站编号基站类型位置安装方式挂墙架举例近端远端2、点击机柜,增加BBU设备,添加单板。在下表中记录基站相关安装信息:槽位号单板名称PM15PM14SABPL3BPL4BPL5BPL6BPL7BPL8CC2CC13、连接电源线缆。4、连接传输线缆。本软件要求所有的基站CC单板通过网线或者光纤连接到传输设备NR8

3、250o传输NR8250设备在P13位置。5、安装RRU硬件设备并接通电源。RRU有多个安装位置,选择合适的位置完成安装,并在下表记录相关参数。关键参数取值备注基站编号SITE1/SITE2RRU1位置抱杆。、铁塔。或者室内挂墙RRU2位置抱杆、铁塔B或者室内挂墙RRU3位置抱杆Y、铁塔Y或者室内挂墙6、连接射频天线。根据天线在RRU近端或者远端,采用不同的馈线连接。天线安装完成后,在下表记录相关参数。关键参数连接的光口(、)连接的天线(、)RRU1位置RRU2位置RRU3位置7、连接BPL基带板和RRU射频单元。记录下面的相关参数。关键参数连接的光口()连接的天线aBBPL单板槽位号RRU1

4、位置RRU2位置RRU3位置8、连接GPS到CC单板。主题根据对接数据表,完成一套数据的配置任务详细描述、硬件安装完成后,利用网管软件,完成该管理网元相关数据的配置。主要对接参数可从仿真软件里获取,自主规划小区级相关参数。、利用软件,依据基站参数,完成选定基站的数据配置。1、LMT配置1)在“网络拓扑”界面,确认需要开通的站点,并记录下面的相关参数。参数取值备注基站号或者基站连接的地址和静态路由使用基站连接的号配置全局端口号使用基站连接的端口号使用基站连接的网关地址基站连接的地址接口使用基站连接的号配置全局端口号使用基站连接的地址静态路由和使用基站连接的号配置全局端口号使用基站侧的网关地址配置

5、使用2)LMT电脑连接CC单板。利用本地调试电脑连接BBU的CC单板,并记录下面的相关参数。参数取值电脑子网掩码3)登录LMT,配置参数并同步。运行LMT程序,配置基站和EMS建链必须的IP参数。2、eNodeB数据配置;针对小区级别的下列参数,需要自行规划,并填入下表,再完成eNodeB管理网元的数据配置:1)小区编号(自行规划)2)物理小区编号(根据3GPP协议码组表及扰码设定规则自行定义)3)频点(自行规划,需要与RRU能力匹配)4)小区中心频点(自行规划,需要与RRU能力匹配)5)系统带宽(自行规划)基站名称站型小区编号物理小区编号频点小区中心频点系统带宽附件4:设备调试任务单主题完成

6、eNodeB设备开通任务详细描述利用OMC网管软件完成eNodeB数据调试,并实现拨号业务和FTP业务功能。同时记录调试过程中的故障现象、故障分析和故障处理,填入下表。调试步骤:1、检查OMC网管是否与前台eNodeB正常建链。2、将配置好的eNodeB数据整表同步到前台。3、OMCB通道调试。4、SCTP偶联是否成功建立。序号调试检查内容是否失败的原因及处理过程偶联是否成功建立5、小区状态是否正常顺序调试检查内容是否失败的原因及处理过程小区状态是否正常6、UE呼叫是否成功顺序调试检查内容是否失败的原因接入成功拨号业务正常业务正常LTE接入网设备开通调测所用初始数据已清空,可直接配置。一、数据

7、提交与备份1 .将竞赛任务完成后的配置数据进行备份,文件命名为:“赛位号_LTEproject”(LTE备份文件名称中不要有中文字符)。并根据任务书要求,完成截图文件,并命名为“赛位号LTE调测截图”。2 .提交与备份:将“赛位号_LTEproject”及“赛位号_LTE调测截图”上传至FTP服务器(FTP地址:xxxxxx)o每组答题袋中配备1个U盘,请将提交文件同时备份在U盘根目录的“LTE开通调测”文件夹内。三、任务书及U盘完成任务书笔答部份,并将任务书及U盘装入答题袋一并提交。四、补充说明1 .数据提交与备份操作耗时包含在比赛时间内,一旦比赛结束,选手需住手任何操作,迅速离开赛位,违者取销比赛资格。2 .若竞赛期间软件自动退出,软件会自动保存软件关闭时的配置信息,可打开软件继续完成竞赛任务。3 .竞赛过程中遇到其他问题,请举手示意裁判。要求:最终配置完成后,对设备调试和业务开通的结果,进行软件界面截图,并将截图逐一贴入WOrd文档中,并命名为“赛位号_LTE调测截图”。请全屏截图,部份截图视为截图错误。1.TE截图内容包括:三个小区联通的界面。4G信号连接成功,上、下行链路成功建立截图。ftp快速连接建立成功截图。
