《二氧化碳气体保护焊立焊的焊接方法步骤.docx》由会员分享，可在线阅读，更多相关《二氧化碳气体保护焊立焊的焊接方法步骤.docx（3页珍藏版）》请在第壹文秘上搜索。

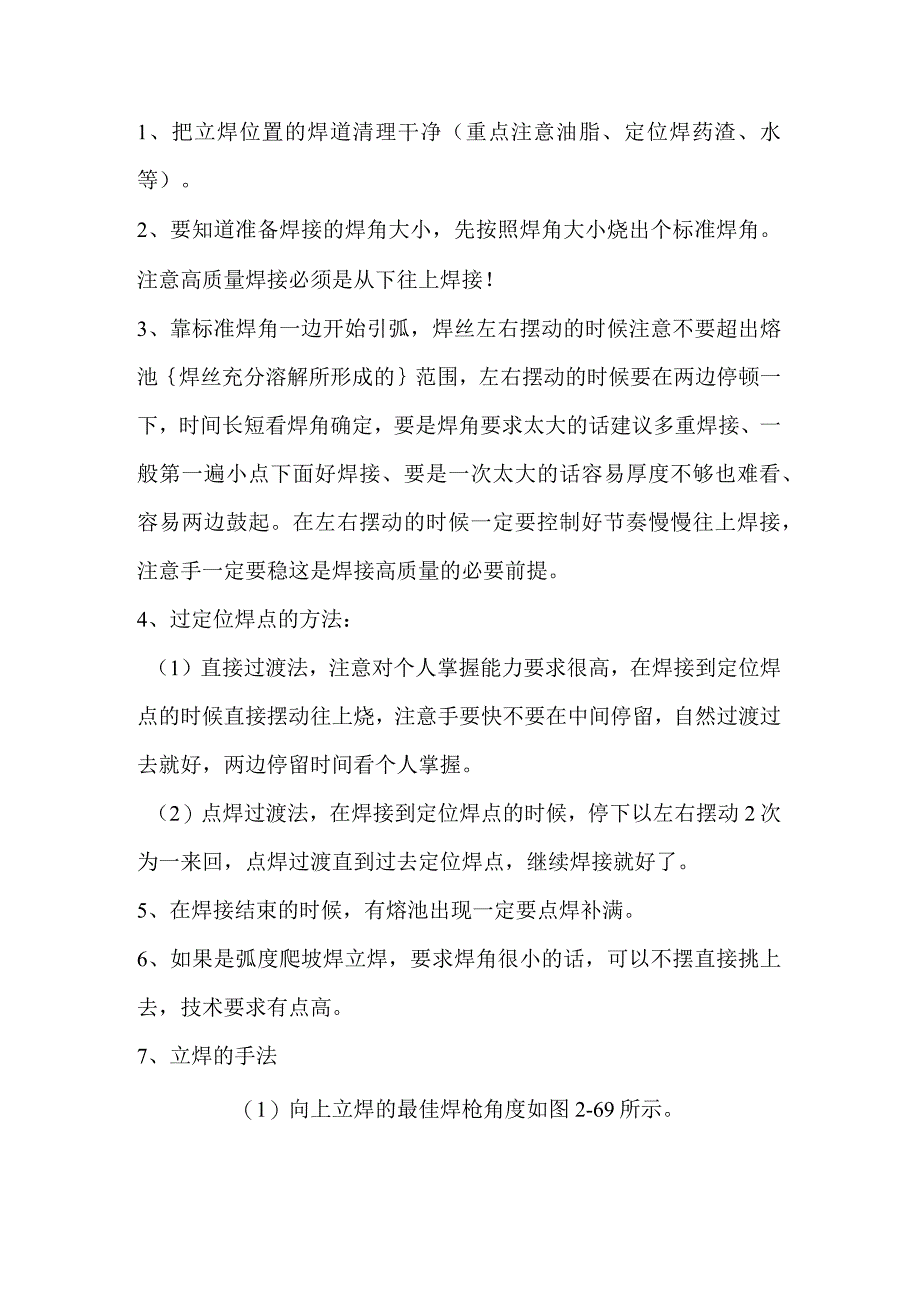

1、1、把立焊位置的焊道清理干净（重点注意油脂、定位焊药渣、水等）。2、要知道准备焊接的焊角大小，先按照焊角大小烧出个标准焊角。注意高质量焊接必须是从下往上焊接！3、靠标准焊角一边开始引弧，焊丝左右摆动的时候注意不要超出熔池焊丝充分溶解所形成的范围，左右摆动的时候要在两边停顿一下，时间长短看焊角确定，要是焊角要求太大的话建议多重焊接、一般第一遍小点下面好焊接、要是一次太大的话容易厚度不够也难看、容易两边鼓起。在左右摆动的时候一定要控制好节奏慢慢往上焊接，注意手一定要稳这是焊接高质量的必要前提。4、过定位焊点的方法：（1）直接过渡法，注意对个人掌握能力要求很高，在焊接到定位焊点的时候直接摆动往上烧，

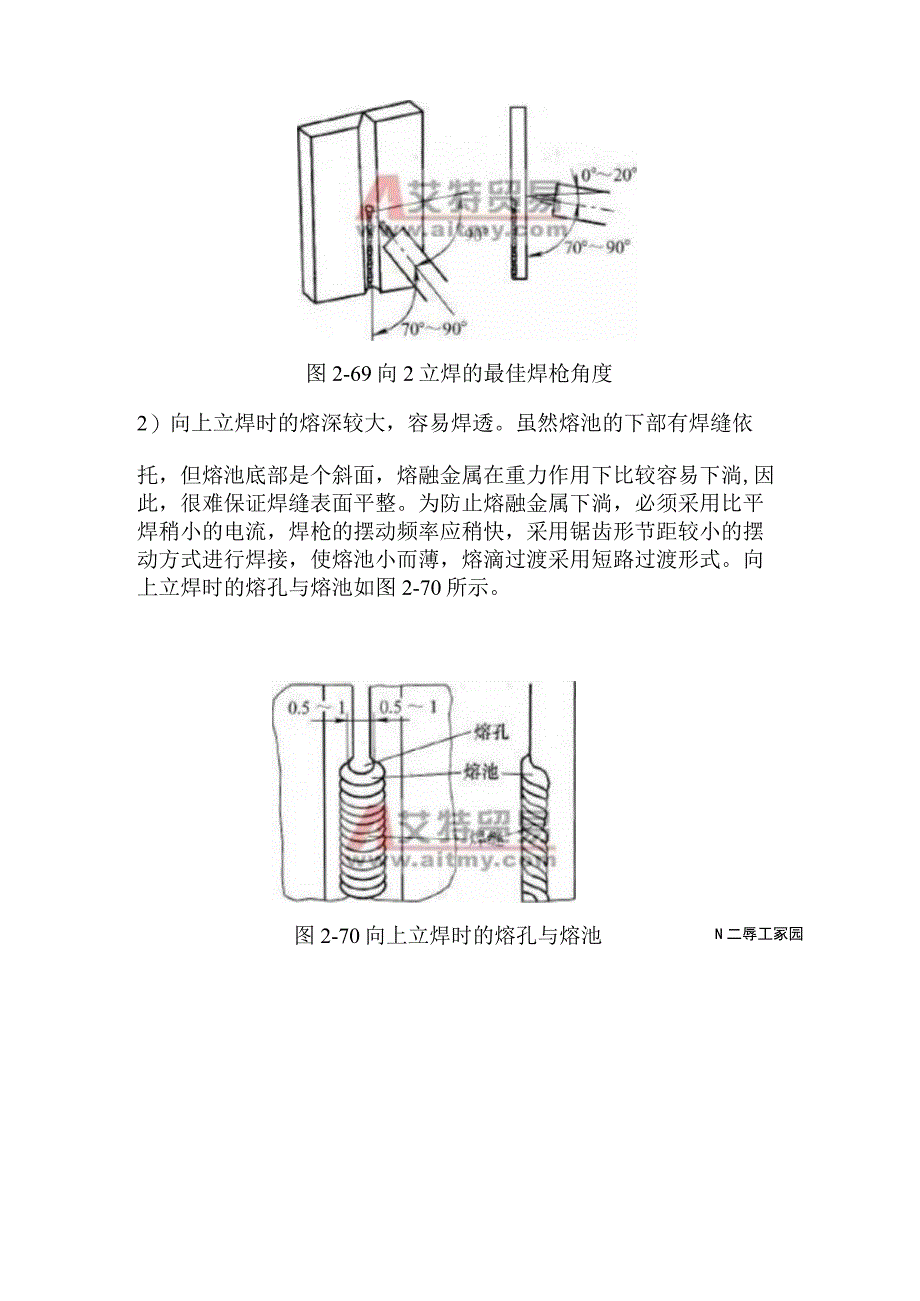

2、注意手要快不要在中间停留，自然过渡过去就好，两边停留时间看个人掌握。（2）点焊过渡法，在焊接到定位焊点的时候，停下以左右摆动2次为一来回，点焊过渡直到过去定位焊点，继续焊接就好了。5、在焊接结束的时候，有熔池出现一定要点焊补满。6、如果是弧度爬坡焊立焊，要求焊角很小的话，可以不摆直接挑上去，技术要求有点高。7、立焊的手法（1）向上立焊的最佳焊枪角度如图2-69所示。图2-69向2立焊的最佳焊枪角度2）向上立焊时的熔深较大，容易焊透。虽然熔池的下部有焊缝依托，但熔池底部是个斜面，熔融金属在重力作用下比较容易下淌,因此，很难保证焊缝表面平整。为防止熔融金属下淌，必须采用比平焊稍小的电流，焊枪的摆动

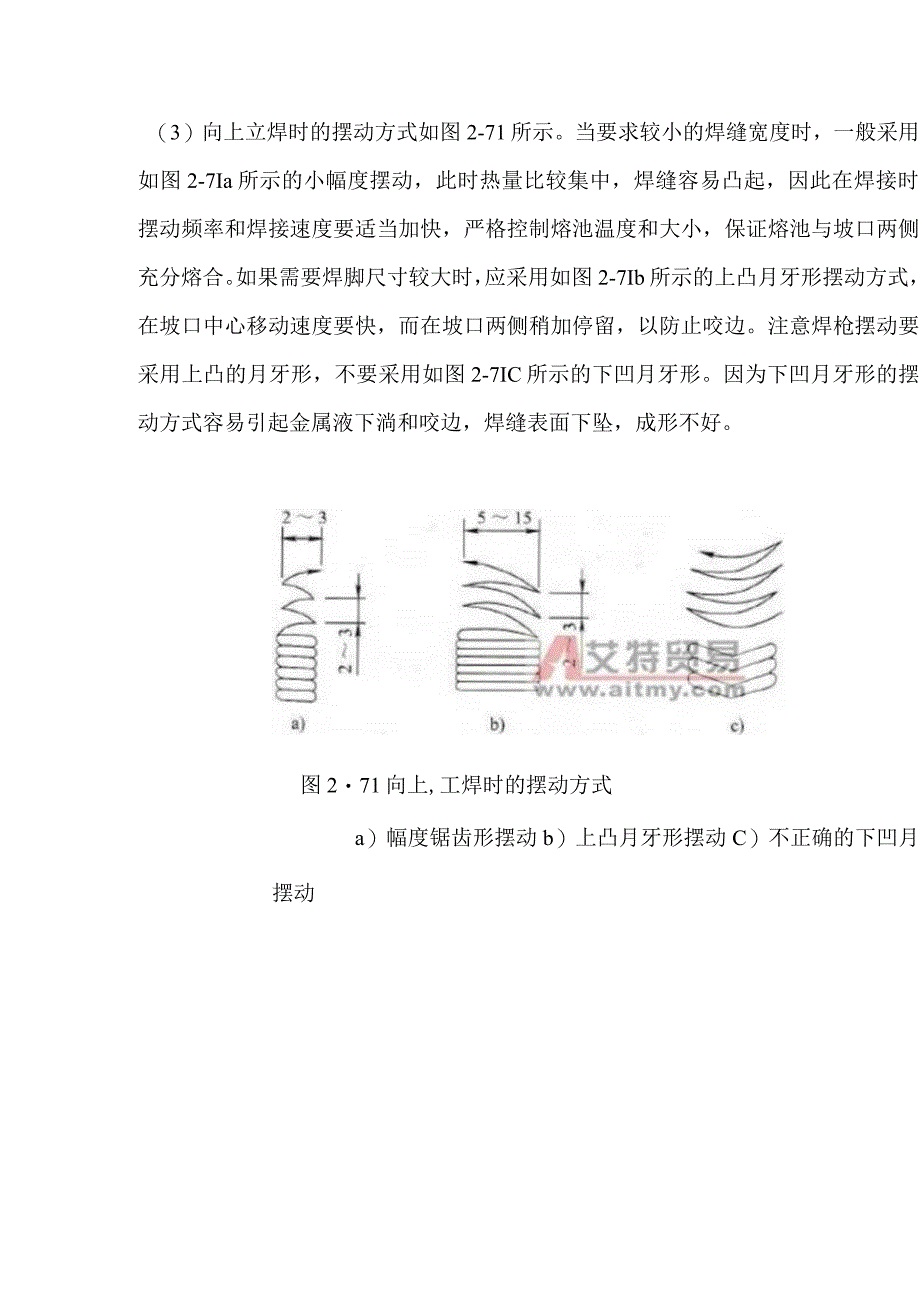

3、频率应稍快，采用锯齿形节距较小的摆动方式进行焊接，使熔池小而薄，熔滴过渡采用短路过渡形式。向上立焊时的熔孔与熔池如图2-70所示。图2-70向上立焊时的熔孔与熔池N二辱工冢园（3）向上立焊时的摆动方式如图2-71所示。当要求较小的焊缝宽度时，一般采用如图2-7Ia所示的小幅度摆动，此时热量比较集中，焊缝容易凸起，因此在焊接时，摆动频率和焊接速度要适当加快，严格控制熔池温度和大小，保证熔池与坡口两侧充分熔合。如果需要焊脚尺寸较大时，应采用如图2-7Ib所示的上凸月牙形摆动方式，在坡口中心移动速度要快，而在坡口两侧稍加停留，以防止咬边。注意焊枪摆动要采用上凸的月牙形，不要采用如图2-7IC所示的下凹月牙形。因为下凹月牙形的摆动方式容易引起金属液下淌和咬边，焊缝表面下坠，成形不好。图271向上,工焊时的摆动方式a）幅度锯齿形摆动b）上凸月牙形摆动C）不正确的下凹月摆动
