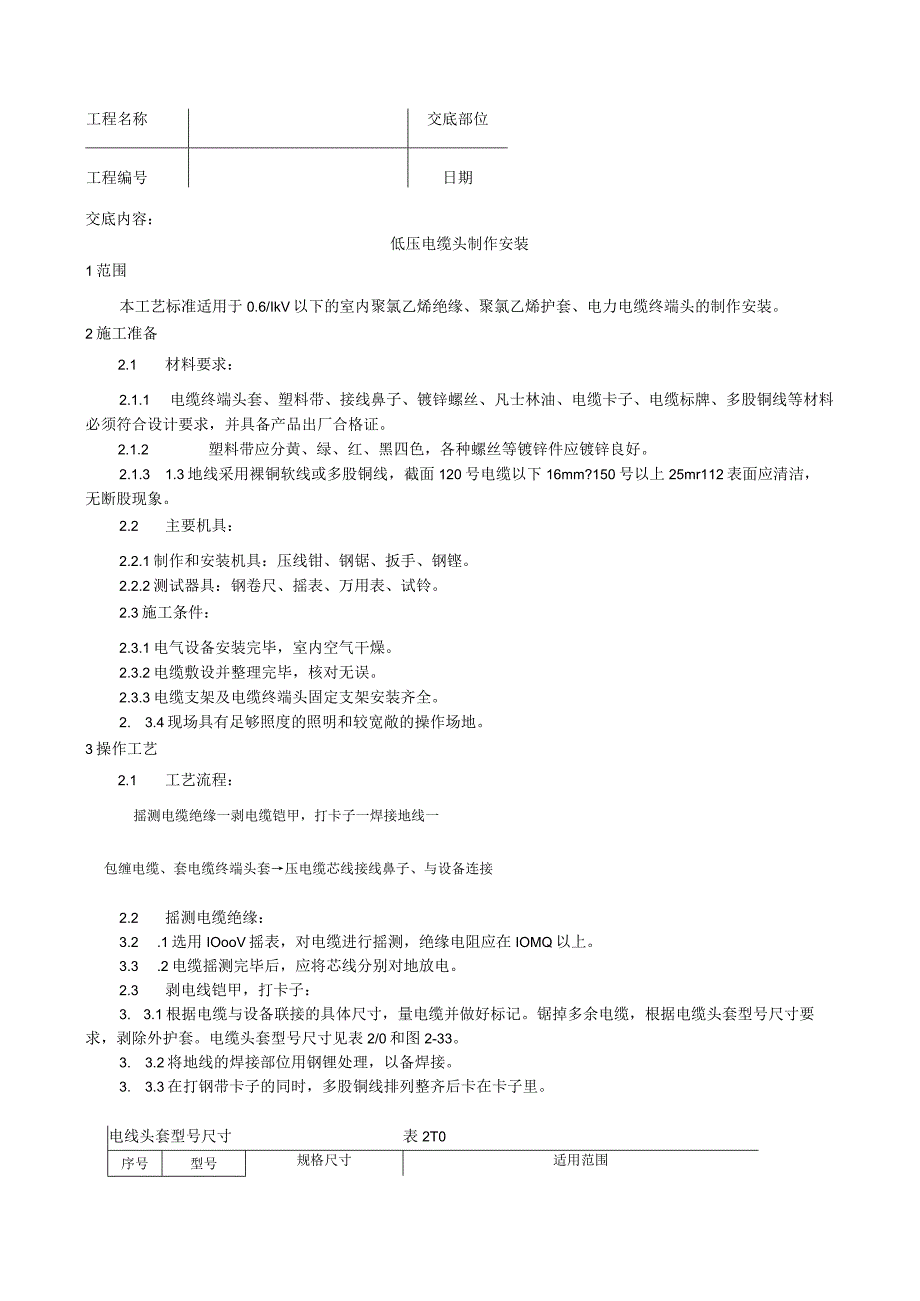

低压电缆头制作安装工艺技术交底.docx_第1页
第1页 / 共4页

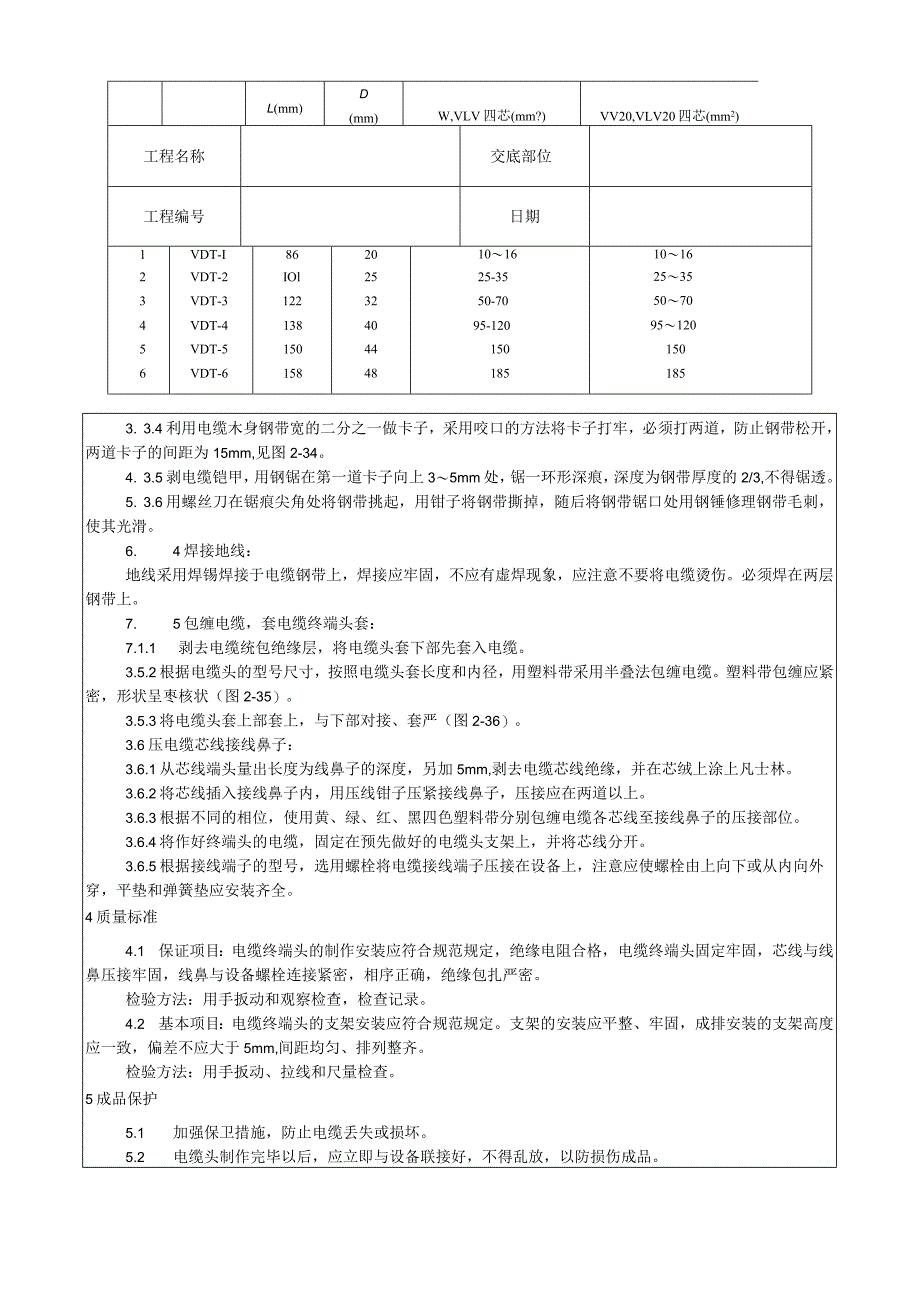

低压电缆头制作安装工艺技术交底.docx_第2页
第2页 / 共4页

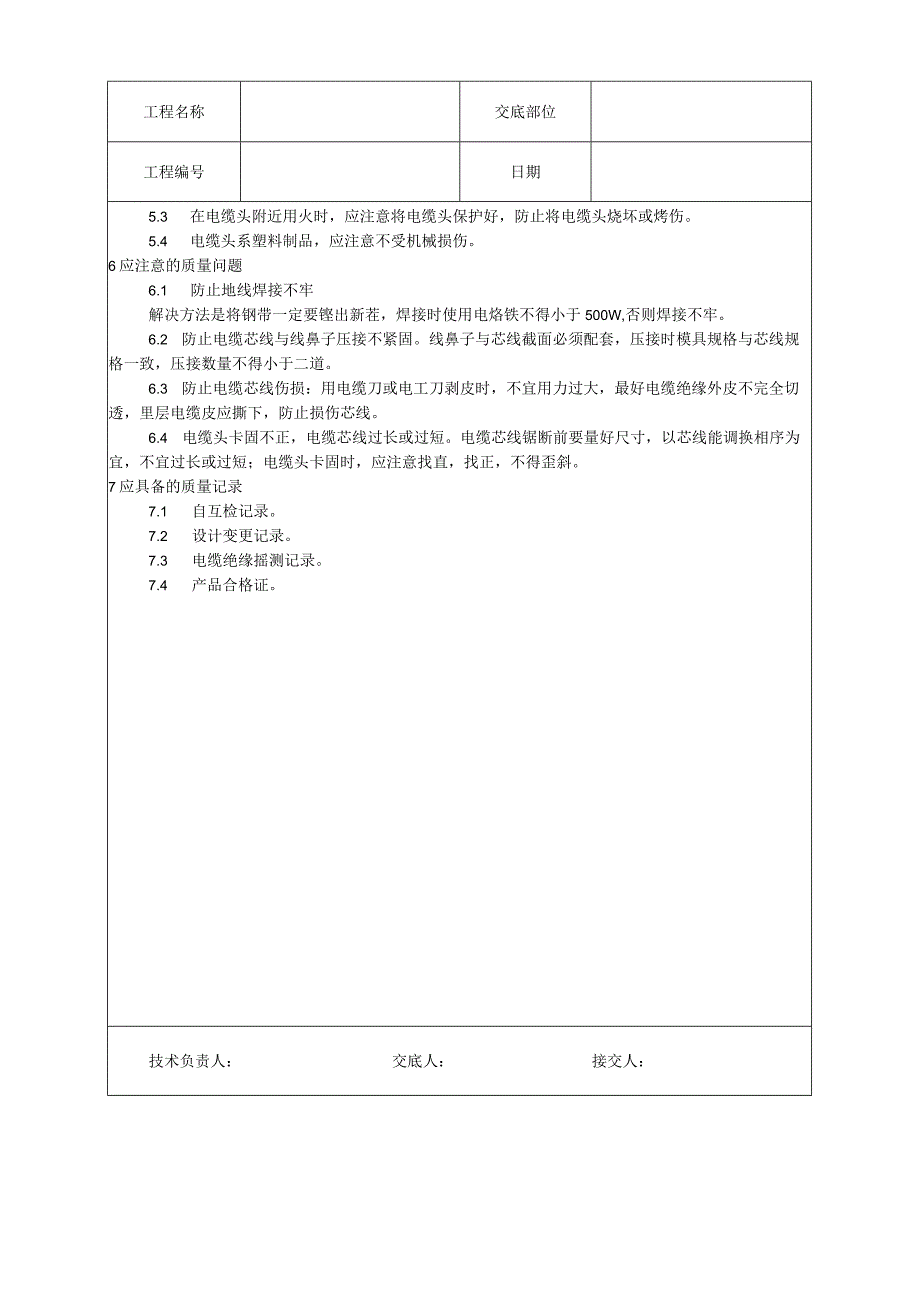

低压电缆头制作安装工艺技术交底.docx_第3页
第3页 / 共4页
低压电缆头制作安装工艺技术交底.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《低压电缆头制作安装工艺技术交底.docx》由会员分享,可在线阅读,更多相关《低压电缆头制作安装工艺技术交底.docx(4页珍藏版)》请在第壹文秘上搜索。

1、工程名称交底部位工程编号日期交底内容:低压电缆头制作安装1范围本工艺标准适用于0.6/IkV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。2施工准备2.1 材料要求:2.1.1 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求,并具备产品出厂合格证。2.1.2 塑料带应分黄、绿、红、黑四色,各种螺丝等镀锌件应镀锌良好。2.1.3 1.3地线采用裸铜软线或多股铜线,截面120号电缆以下16mm?150号以上25mr112表面应清洁,无断股现象。2.2 主要机具:2.2.1制作和安装机具:压线钳、钢锯、扳手、钢铿。2.2.2测

2、试器具:钢卷尺、摇表、万用表、试铃。2.3施工条件:2.3.1电气设备安装完毕,室内空气干燥。2.3.2电缆敷设并整理完毕,核对无误。2.3.3电缆支架及电缆终端头固定支架安装齐全。2. 3.4现场具有足够照度的照明和较宽敞的操作场地。3操作工艺2.1 工艺流程:摇测电缆绝缘一剥电缆铠甲,打卡子一焊接地线一包缠电缆、套电缆终端头套压电缆芯线接线鼻子、与设备连接2.2 摇测电缆绝缘:3.2 .1选用IOooV摇表,对电缆进行摇测,绝缘电阻应在IOMQ以上。3.3 .2电缆摇测完毕后,应将芯线分别对地放电。2.3 剥电线铠甲,打卡子:3. 3.1根据电缆与设备联接的具体尺寸,量电缆并做好标记。锯掉

3、多余电缆,根据电缆头套型号尺寸要求,剥除外护套。电缆头套型号尺寸见表2/0和图2-33。3. 3.2将地线的焊接部位用钢锂处理,以备焊接。3. 3.3在打钢带卡子的同时,多股铜线排列整齐后卡在卡子里。电线头套型号尺寸表2T0序号型号规格尺寸适用范围L(mm)D(mm)W,VLV四芯(mm?)VV20,VLV20四芯(mm2)工程名称交底部位工程编号日期1VDT-I8620101610162VDT-2IOl2525-3525353VDT-31223250-7050704VDT-41384095-120951205VDT-5150441501506VDT-6158481851853. 3.4利用电

4、缆木身钢带宽的二分之一做卡子,采用咬口的方法将卡子打牢,必须打两道,防止钢带松开,两道卡子的间距为15mm,见图2-34。4. 3.5剥电缆铠甲,用钢锯在第一道卡子向上35mm处,锯一环形深痕,深度为钢带厚度的2/3,不得锯透。5. 3.6用螺丝刀在锯痕尖角处将钢带挑起,用钳子将钢带撕掉,随后将钢带锯口处用钢锤修理钢带毛刺,使其光滑。6. 4焊接地线:地线采用焊锡焊接于电缆钢带上,焊接应牢固,不应有虚焊现象,应注意不要将电缆烫伤。必须焊在两层钢带上。7. 5包缠电缆,套电缆终端头套:7.1.1 剥去电缆统包绝缘层,将电缆头套下部先套入电缆。3.5.2根据电缆头的型号尺寸,按照电缆头套长度和内径

5、,用塑料带采用半叠法包缠电缆。塑料带包缠应紧密,形状呈枣核状(图2-35)。3.5.3将电缆头套上部套上,与下部对接、套严(图2-36)。3.6压电缆芯线接线鼻子:3.6.1从芯线端头量出长度为线鼻子的深度,另加5mm,剥去电缆芯线绝缘,并在芯绒上涂上凡士林。3.6.2将芯线插入接线鼻子内,用压线钳子压紧接线鼻子,压接应在两道以上。3.6.3根据不同的相位,使用黄、绿、红、黑四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。3.6.4将作好终端头的电缆,固定在预先做好的电缆头支架上,并将芯线分开。3.6.5根据接线端子的型号,选用螺栓将电缆接线端子压接在设备上,注意应使螺栓由上向下或从内向外穿

6、,平垫和弹簧垫应安装齐全。4质量标准4.1 保证项目:电缆终端头的制作安装应符合规范规定,绝缘电阻合格,电缆终端头固定牢固,芯线与线鼻压接牢固,线鼻与设备螺栓连接紧密,相序正确,绝缘包扎严密。检验方法:用手扳动和观察检查,检查记录。4.2 基本项目:电缆终端头的支架安装应符合规范规定。支架的安装应平整、牢固,成排安装的支架高度应一致,偏差不应大于5mm,间距均匀、排列整齐。检验方法:用手扳动、拉线和尺量检查。5成品保护5.1 加强保卫措施,防止电缆丢失或损坏。5.2 电缆头制作完毕以后,应立即与设备联接好,不得乱放,以防损伤成品。工程名称交底部位工程编号日期5.3 在电缆头附近用火时,应注意将

7、电缆头保护好,防止将电缆头烧坏或烤伤。5.4 电缆头系塑料制品,应注意不受机械损伤。6应注意的质量问题6.1 防止地线焊接不牢解决方法是将钢带一定要铿出新茬,焊接时使用电烙铁不得小于500W,否则焊接不牢。6.2 防止电缆芯线与线鼻子压接不紧固。线鼻子与芯线截面必须配套,压接时模具规格与芯线规格一致,压接数量不得小于二道。6.3 防止电缆芯线伤损:用电缆刀或电工刀剥皮时,不宜用力过大,最好电缆绝缘外皮不完全切透,里层电缆皮应撕下,防止损伤芯线。6.4 电缆头卡固不正,电缆芯线过长或过短。电缆芯线锯断前要量好尺寸,以芯线能调换相序为宜,不宜过长或过短;电缆头卡固时,应注意找直,找正,不得歪斜。7

8、应具备的质量记录7.1 自互检记录。7.2 设计变更记录。7.3 电缆绝缘摇测记录。7.4 产品合格证。技术负责人:交底人:接交人:施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不

9、得进行登高作业。7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
