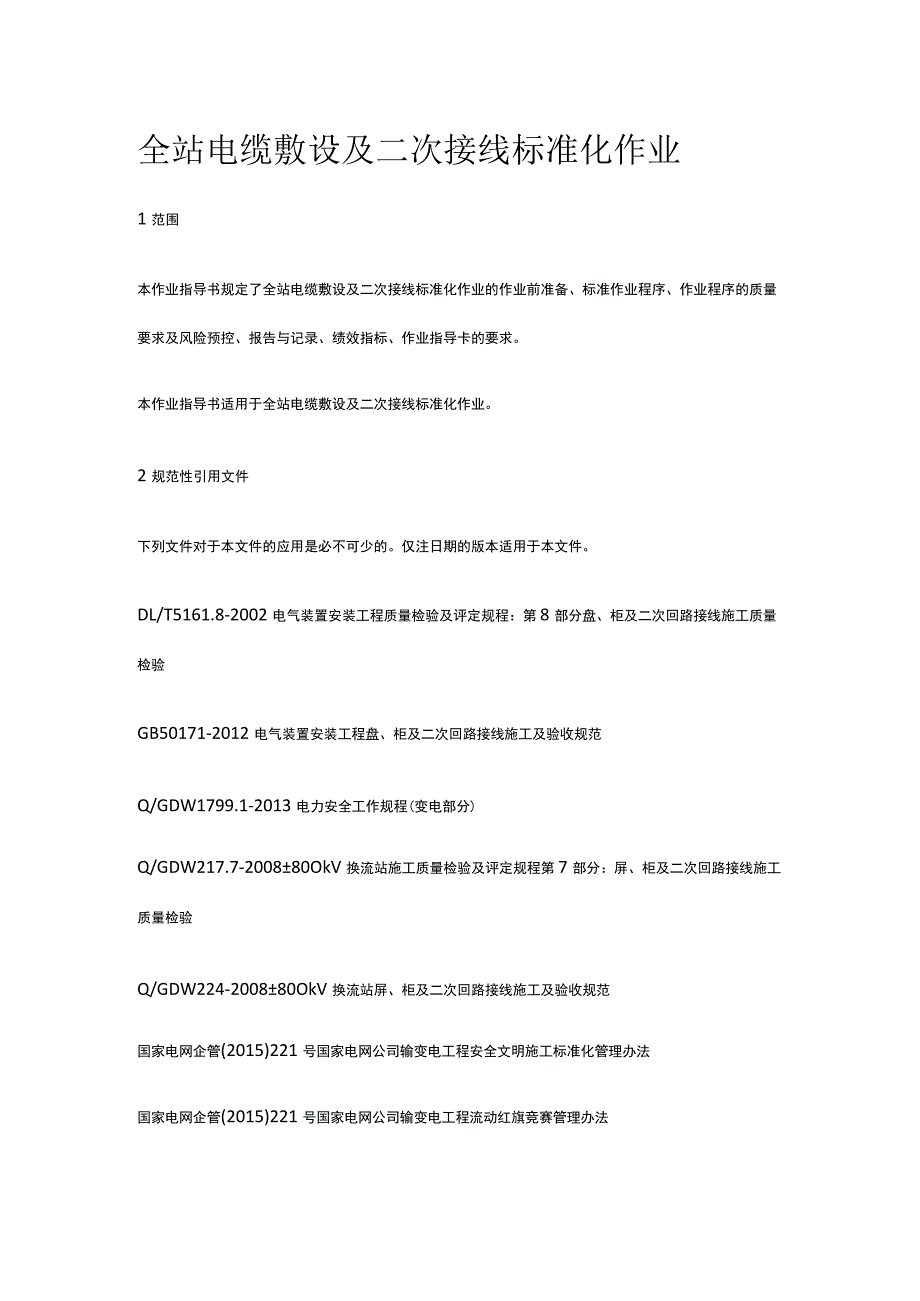

1、全站电缆敷设及二次接线标准化作业1范围本作业指导书规定了全站电缆敷设及二次接线标准化作业的作业前准备、标准作业程序、作业程序的质量要求及风险预控、报告与记录、绩效指标、作业指导卡的要求。本作业指导书适用于全站电缆敷设及二次接线标准化作业。2规范性引用文件下列文件对于本文件的应用是必不可少的。仅注日期的版本适用于本文件。DL/T5161.8-2002电气装置安装工程质量检验及评定规程：第8部分盘、柜及二次回路接线施工质量检验GB50171-2012电气装置安装工程盘、柜及二次回路接线施工及验收规范Q/GDW1799.1-2013电力安全工作规程(变电部分)Q/GDW217.7-200880OkV

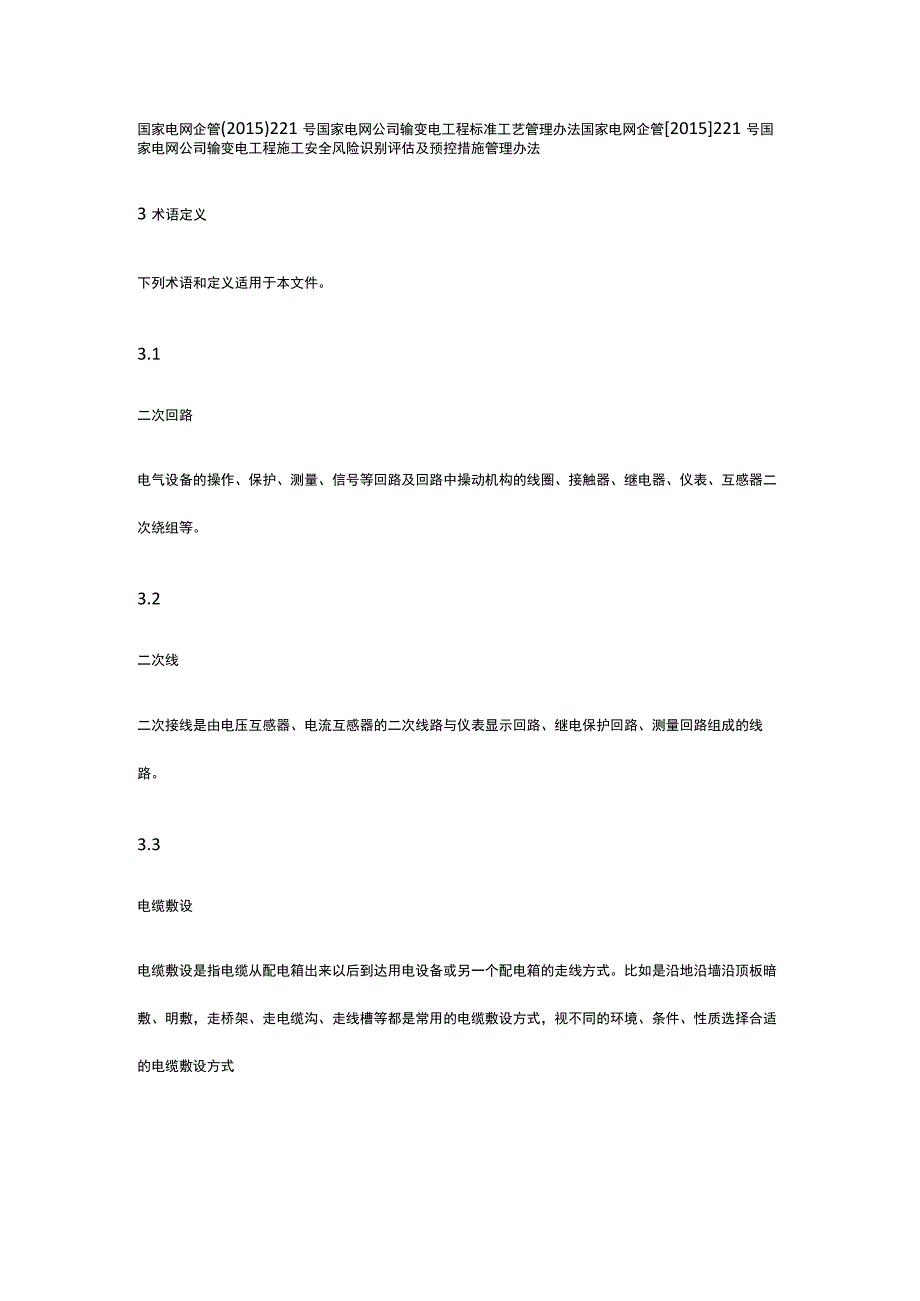

2、换流站施工质量检验及评定规程第7部分：屏、柜及二次回路接线施工质量检验Q/GDW224-200880OkV换流站屏、柜及二次回路接线施工及验收规范国家电网企管(2015)221号国家电网公司输变电工程安全文明施工标准化管理办法国家电网企管(2015)221号国家电网公司输变电工程流动红旗竞赛管理办法国家电网企管(2015)221号国家电网公司输变电工程标准工艺管理办法国家电网企管2015221号国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法3术语定义下列术语和定义适用于本文件。3.1二次回路电气设备的操作、保护、测量、信号等回路及回路中操动机构的线圈、接触器、继电器、仪表、互感器

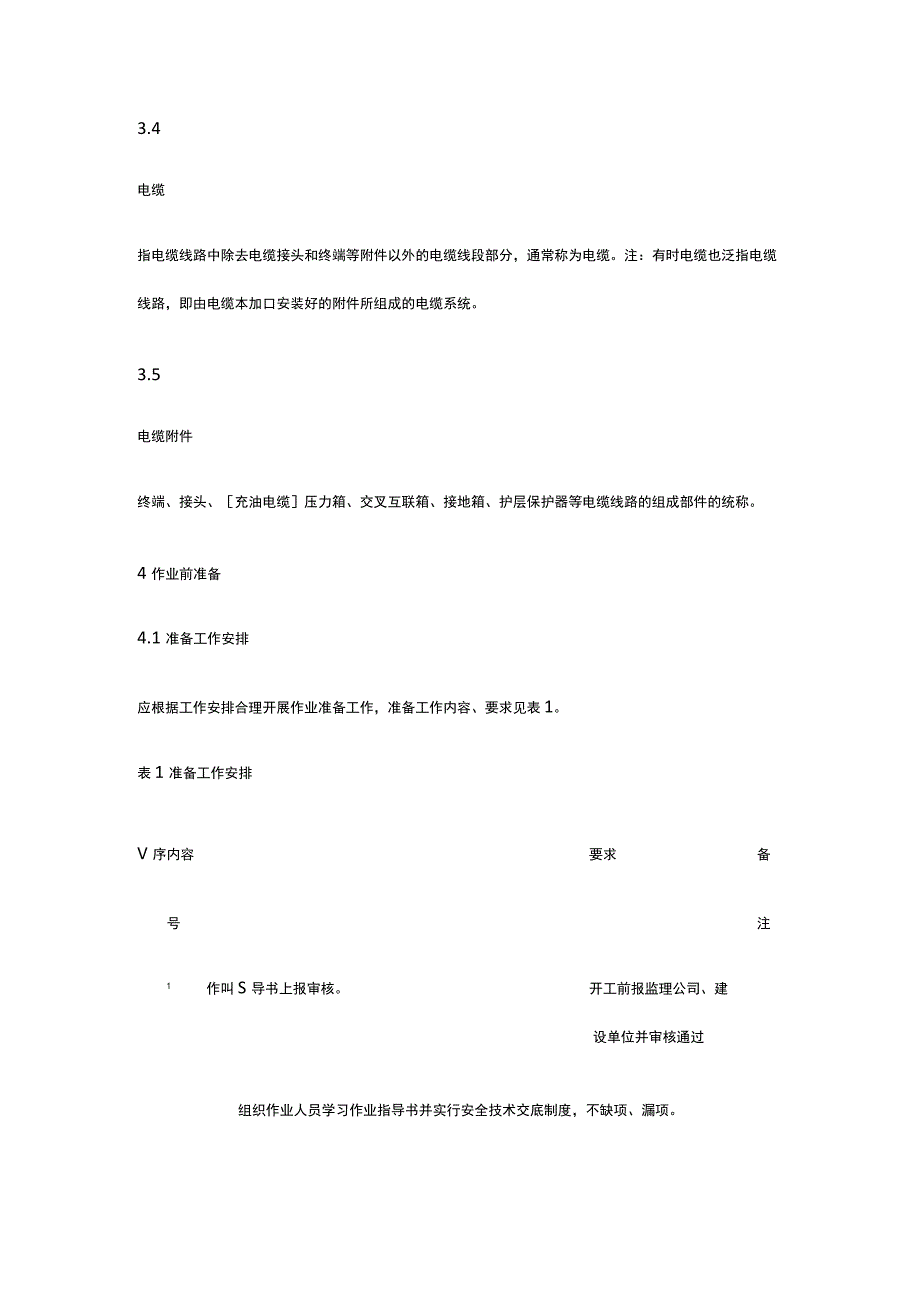

3、二次绕组等。3.2二次线二次接线是由电压互感器、电流互感器的二次线路与仪表显示回路、继电保护回路、测量回路组成的线路。3.3电缆敷设电缆敷设是指电缆从配电箱出来以后到达用电设备或另一个配电箱的走线方式。比如是沿地沿墙沿顶板暗敷、明敷，走桥架、走电缆沟、走线槽等都是常用的电缆敷设方式，视不同的环境、条件、性质选择合适的电缆敷设方式3.4电缆指电缆线路中除去电缆接头和终端等附件以外的电缆线段部分，通常称为电缆。注：有时电缆也泛指电缆线路，即由电缆本加口安装好的附件所组成的电缆系统。3.5电缆附件终端、接头、充油电缆压力箱、交叉互联箱、接地箱、护层保护器等电缆线路的组成部件的统称。4作业前准备4.1
4、准备工作安排应根据工作安排合理开展作业准备工作，准备工作内容、要求见表1。表1准备工作安排V序内容要求备号注1作叫S导书上报审核。开工前报监理公司、建设单位并审核通过组织作业人员学习作业指导书并实行安全技术交底制度，不缺项、漏项。使全体作业人员熟悉作业内容、作业标准、安全风险。3现场调杳，对设备支架进行检验及复测。掌握现场实际情况。4备件、材料及工器具准备开工前一次性准备完毕。5办理动火审批手续。动火作业前办理审批手续。6通知相关专业人员。与相关专业人员达成配合工作的意向。7根据现场工作时间和工作内容填写安全作业票。作业票填写正确。8作业人员应经过应急培训。熟悉本工程现场应急处置方案。4.2作
5、业组织及人员要求4.2.1 作业组织作业组织应明确人员类别、人员职责和作业人数，见表2。表2作业组织V序人员类职责作业人数1 施工负处理施工过程中出现的突发问题，保证施工质量及安全，施工开始前责人向参加工作的相关人员进行交底。2 技术负施工前编制作叫S导书及相关的专项方案，处理施工过程中的技术问责人题，在开始施工前配合现场负责人进行安全技术交底；负责信息上传及维护基建信息管理系统。3 质检员对本工序的施工质量负责，施工前对质量通病制定预防措施，施工过程中检查各部位质量能否满足验收要求。4 安全员对本工序的安全负责，施工前对可能出现的危险源点进行分析预判并制定相应的预防措施，对现场安全作业情况进
6、行监督。5 材料员对本工程的物资供应负责，保证施工材料及时准确的进入施工现场，确保不因物资供应问题影响施工进度。6 资料员对施工资料进行收集整理，负责档案移交。7 变电一调试施工机械、负责技术性强的工作并对普通工工作进行监护和指导。次安装I8 变电二调试施工机械、负责技术性强的工作并对普通工工作进行监护和指导。次安装I9 辅助工运输、摆放工器具及材料，在变电一次安装工指导下进行技术性不强的辅助工作。10 起重机负责大型机械车辆（吊车）的操作工作。驾驶员4.2.2人员要求人员要求应明确作业人员的精神状态，作业人员的资格包括作业技能、安全资质和特殊工种资质等要求，见表3。表3人员要求V序内容备号注
7、1 现场工作人员的身体状况、精神状态良好，个人工作服及安全用具齐全。2 作业辅助人员（外来）必须为经安全考核通过的人员,并对其进行安全措施、作业范围、安全注意事项等方面交底后方可参加工作。3 特殊工种必须持有效证件上岗。4 所有作业人员必须具备必要的电气知识，掌握本专业作业技能及国家电网公司电力安全工作规程的相关知识，并经考试合格。5 各专业负责人需具备相关部门颁发的从业资格证。43备品备件与材料应明确作业用备品备件与材料的名称、型号及规格、单位和数量等，见表4。表4备品备件与材料序号名称型号及规格单位数量备注1控制电缆米2动力电缆套3防火材料按设计要求若干4.4工器具与仪器仪表工器具与仪器仪
8、表应包括施工机具、专用工具、常用工器具、防护器具、仪器仪表、电源设施及消防器材等，见表5。表5工器具与仪器仪表V序号名称型号及规格单位数量备注1电缆放线架套1-22打号机台13砂轮机台14台钻台15热缩吹风机台26大卷尺个17钢卷尺个58钳子把59扳子把54.5技术资料技术资料应包括现场使用的图纸、出厂说明书、检修（试验）记录、客户基本信息、设备信息等，见表6,技术资料见附录A0表6技术资料V序号名称备注1 国家电网公司输变电工程工艺标准库（2012版）2 本工程电气设计施工图3 相关规程规范4.6 作业前设备设施状态作业前应了解设备设施状态，包括设备状态、存在的问题及检验报告等，见表7。表7
9、作业前设备设施状态序号作业前设备设施状态1 盘柜安装完毕，电缆敷设完成。2 二次线图纸审核，施工材料具备。4.7 安全管控与风险预控4.7.1 安全管控安全措施应明确作业活动中安全控制措施及相关要求，见表8。表8安全管控V序号安全管控1 屏、柜就位起重伤害、物体打击、高处坠落、火灾、其他伤害。2 改扩建工程运行盘柜上二次接线可能发生触电、电网事故。3 改扩建工程二次接入带电系统可能发生触电、电网事故。4 改扩建工程邻近带电作业可能发生触电、电网事故。4.7.2风睑预控对标准作业程序各环节应进行风险分析，制定预防控制措施，见第6章。4.8定置图及围栏图（可选）无5作业流程图应根据作业活动的顺序、
10、工艺以及作业环境，将作业的全过程优化为最佳的作业顺序，形成标准作业程序，见图1。图1全站电缆敷设及二次接线标准化作业6作业程序与作业规范(标准)应按照标准作业程序,明确作业程序、责任人、质量要求及风险预控，见表Io表1作业程序的质量要求及风险预控序作业责质量要求风险描预控措施号濠任述人电缆L保护管宜采用热镀锌钢支架安(1)审查安全施工作业票A。埋管、次管，金属软管或硬质塑料装：触施工中，应定期检查电源线路和电缆安管。电、机械设备的电器部件，确保用电安支架、装2.保护管制作:保护管的管伤害、火全。桥架I口应进行钝化处理，无毛灾(2)支架安装应保持横平竖直,安装刺和尖锐棱角，弯曲时宜电力电缆支架弯
11、曲半径应满足采用机械冷弯，镀锌保护线径较大电缆的转弯半径。各支管管口，锌层剥落处也应架的同层横档高彳氐偏差不应大涂以防腐漆。于5mm,左右偏差不得大于3.明敷电缆管应安装牢固，Iomm.组装后的钢结构电缆竖V序作业责质量要求风险描预控措施号程序任述人横平竖直，关口高度、弯井，其垂直偏差不应大于其长度曲弧度一直。支点间距离的21000o直线段钢制支架大于不宜超过3m。当塑料管得30m时，应有伸缩缝，跨越建筑直线长度超过30m时，宜物伸缩缝处应设伸缩缝。加装伸缩节；非金属电缆(3)电缆支架全长都应有良好管采用预制的支架固定，的接地。支架间距不宜超过2m。(4)焊接设备应有完整的保护4.直埋保护管埋
12、深应大于外壳，一、二次接线柱外应有防700mm护罩，在现场使用的电焊机应防5.引至设备的电缆管关口雨、防潮、防晒，并备有消防用位置，应便于与设备连接品。并不妨碍设备拆卸和进出。并列敷设的电缆管口应排列整齐，高度一致。6 .电缆管应有不小于0.1%的排水坡度。7 .电缆管接地良好。8 .电缆支架应固定牢固,序作业责质量要求风险描预控措施号睇任人无显著变形。各横撑间的垂直净距与设计偏差不应大于5mm。支架的水平间距应一致，层间距离不应小于2倍电缆外径加IOmm,35kV及以上高压电缆应小于2倍电缆外径加50mm述XlU-7顺子设备安装符合设计(含验物体打(1)柜、屏就位前，作业人员箱、屏次收规范、
