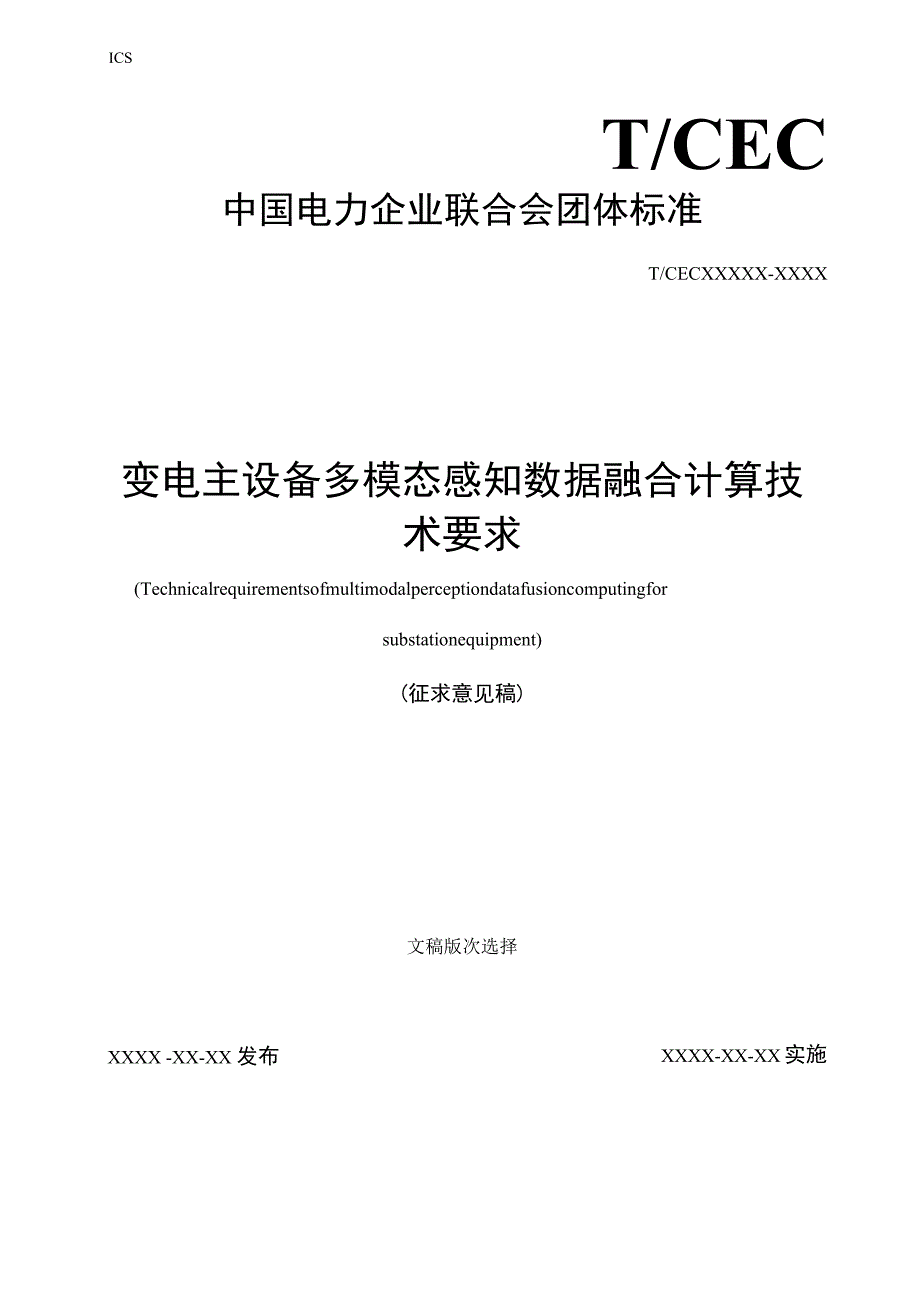

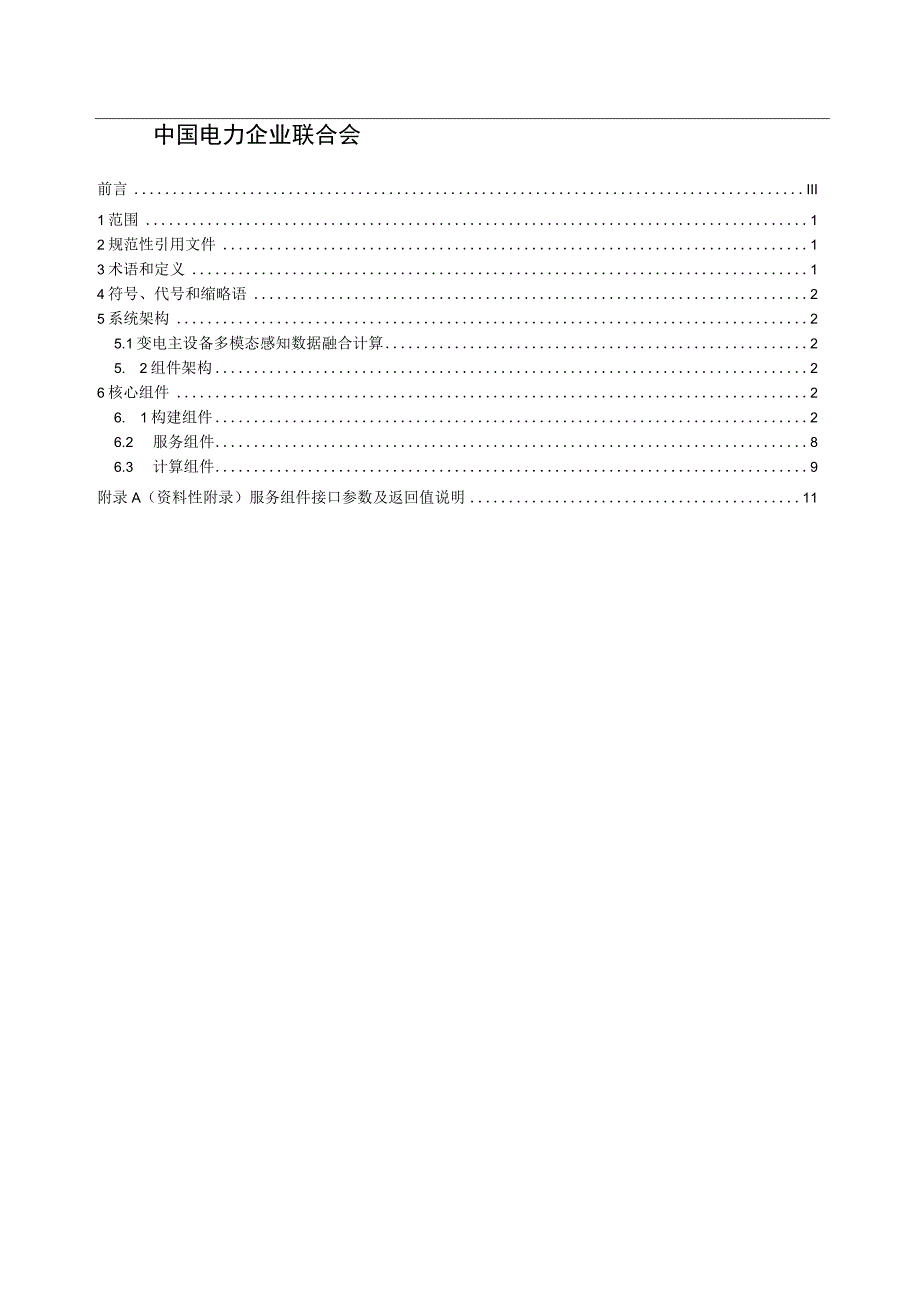

1、ICST/CEC中国电力企业联合会团体标准T/CECXXXXX-XXXX变电主设备多模态感知数据融合计算技术要求(Technicalrequirementsofmultimodalperceptiondatafusioncomputingforsubstationequipment)(征求意见稿)文稿版次选择XXXX -XX-XX 发布XXXX-XX-XX实施中国电力企业联合会前言III1范围12规范性引用文件13术语和定义14符号、代号和缩略语25系统架构25.1变电主设备多模态感知数据融合计算25. 2组件架构26核心组件26. 1构建组件26.2 服务组件86.3 计算组件9附录A（资料

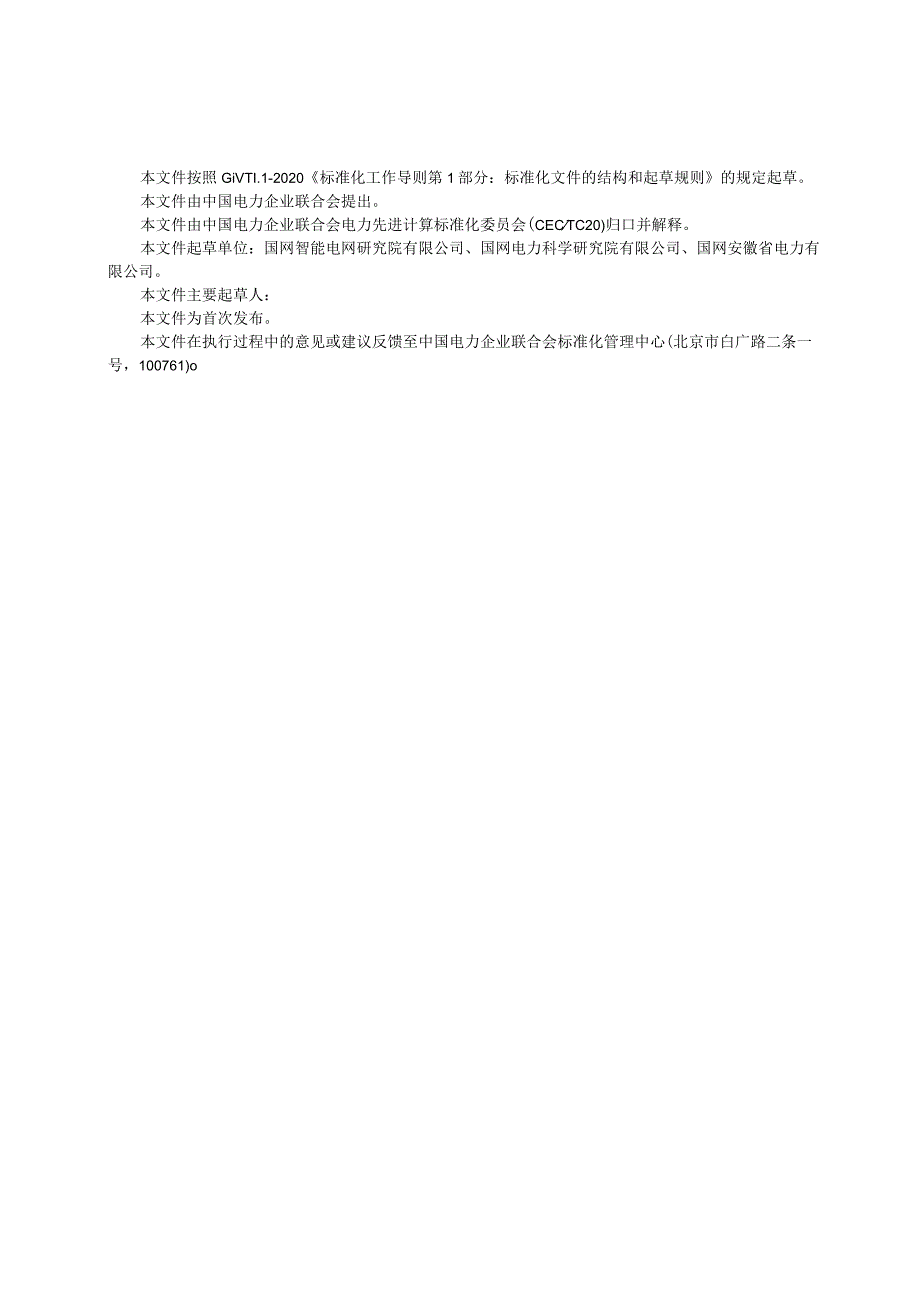

2、性附录）服务组件接口参数及返回值说明11本文件按照GiVTI.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由中国电力企业联合会提出。本文件由中国电力企业联合会电力先进计算标准化委员会(CECTC20)归口并解释。本文件起草单位：国网智能电网研究院有限公司、国网电力科学研究院有限公司、国网安徽省电力有限公司。本文件主要起草人：本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号，100761)o变电主设备多模态感知数据融合计算技术要求1范围本文件规定了用于变电主设备多源异构感知数据融合分析下的静态知识抽取
3、与关联、动态感知数据接入、挖掘与更新等动态计算要求、数据服务组件和接口、数据计算组件和接口等技术要求。本文件适用于各级电力设备管理机构，从事电力设备智能运维的科研单位及其他相关系统的供应商，用于指导设备管理下的动态感知数据的规划、设计、开发、建设、运维等环节，也适用于电力企业对变电主设备的智能分析与研发。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。本文件无引用文件。3术语和定义下列术语和定义适用于本文件。3.1变电主设备Substation
4、equipment变电/换流站中用来接收与分配电能以及与改变电能电压相关的设备，大多属于高压电器或设备，本标准中主要指变压器、换流变、GlS设备等。3.2融合计算FusionComputing以在线监测装置（传感器）采集的多源异构数据为计算对象，考虑了多模态数据间互补性和设备部件间相关性的计算方法。3.3图模型GraphicmodeIs由点和线组成的用以描述系统的图结构。节点表示实体或概念，边则由属性或关系构成。3.4图数据库Graphdatabase以点、边为基础存储单元，以高效存储、查询图数据为设计原理的数据管理系统。4符号、代号和缩略语GIS：气体绝缘组合电器设备(GasInsulate
5、dSwitchgear)API：应用程序接口(ApplicationProgrammingInterface)URL：统一资源定位符(UniformResourceLocator)https：超文本传输安全协议(HyperTextTransferProtocoloverSecureSocketLayer)5系统架构5.1 变电主设备多模态感知数据融合计算变电主设备多模态感知数据融合计算的对象是在线监测装置（传感器）采集的多源异构动态数据，核心组件包含了构建组件、服务组件和计算组件。在变电主设备多模态感知数据的静态部分构建过程中，节点与边的定义充分融入设备-部件-部位等实体的物理空间关系；并在此
6、基础上将在线监测装置（传感器）纳入部位节点层，那么该节点层感知的各源数据则作为下层节点融入进动态部分构建中，最终实现变电主设备多模态感知数据的有效组织。服务组件提供面向多模态感知数据的增、删、改、查、存基本功能和相应的接口要求。计算组件在服务组件的基础上进一步提供基础计算和核心计算功能，基础计算针对在线监测装置（传感器）的实时采集属性，进行数据的补全和数据动态更新；而核心计算则提供多模态数据的融合计算和关联计算，以及数据直观化展示等功能。5.2 组件架构变电主设备多模态感知数据融合计算的核心组件包括构建组件、服务组件和计算组件。整体的组件架构如图1所示。住心计.BW知计H1ojmtit三J朴全
7、叽制IJ图相关饰？三敷据衲6更新计Ht件超第t件Ig翻除修改【酬败霰号入3出wtart节康包aafc1tnmt!导入导出图1变电主设备多模态感知数据融合计算组件框架图6核心组件6.1构建组件变电主设备多模态感知数据的组织形式包括设备-部件-部位-数据四个层级,存储方式为图数据库,构建包含节点定义和边定义。1.1.1 节点定义变电主设备多模态感知数据包括四级节点：一级节点为设备，主要为变电主设备，包括变压器、换流变、GIS设备；二级节点为部件，主要为变电主设备的部件：三级节点为部位层，主要为设备部件的关键部位和在线监测装置（传感器），具体内容包括但不限于表1;第四级节点为在线监测装置（传感器）的
8、感知数据，数据类型主要包含结构化和非结构化数据，其中结构化数据包括但不限于表2。其中，前三级节点构成变电主设备多模态感知数据的静态部分，而第四级节点即为动态的感知数据，构成了变电主设备多模态感知数据的动态部分。表1静态部分节点一级节点二级节点三级节点油浸变压器本体油箱储油柜净油器呼吸器升高座接地体本体端子箱灭火装置在线油色谱检测装置在线电气监测装置套管外绝缘导电接头和引线冷却系统（强油循环）冷却器潜油泵风扇油流继电器散热片（管）控制箱冷却系统（风冷）冷却器风扇散热片（管）控制箱冷却系统（自冷）散热片（管）分接开关（无载开关）操作机构分接开关（有载开关）操动机构机构箱储油柜呼吸器在线滤油装置非电
9、量保护（本体）气体继电器压力释放阀（本体）表1静态部分节点（续）一级节点二级节点三级节点油浸变压器非电量保护（本体）测温装置非电量保护（有载开关）气体继电器压力释放阀（分接开关）附加在线监测装置（传感器）可见光摄像头红外热像仪局放在线监测装置铁芯接地电流监测装置末屏在线监测装置环境气象监测装置干式变压器本体导电接头干式套管冷却器系统散热片非电量保护测温装置附加在线监测装置（传感器）可见光摄像头红外热像仪SF6在线监测装置局放在线监测装置SF6气体绝缘变压器本体气室SF6气体接地体本体端子箱电缆箱气室SF6气体套管瓷套导电接头冷却器系统（强迫循环风冷）冷却器气泵风扇气流继电器散热片（管）控制箱分
10、接开关（有载开关）气室SF6气体操动机构机构箱表1静态部分节点（续）一级节点二级节点三级节点SF6气体绝缘变压器非电量保护（本体）气体密度计压力突变继电器测温装置附加在线监测装置（传感器）可见光摄像头红外热像仪局放在线监测装置铁芯接地电流监测装置SF6在线监测装置环境气象监测装置换流变本体油箱储油柜油位计呼吸器升高座接地体本体端子箱灭火装置在线油色谱监测装置阀门网侧套管外绝缘导电接头和引线阀侧套管外绝缘导电接头和引线冷却器系统（强油循环）冷却器潜油泵风扇油流继电器散热片（管）控制箱分接开关（有载开关）操动机构机构箱储油柜呼吸器在线滤油装置滤油装置电机表1静态部分节点（续）一级节点二级节点三级节
11、点换流变非电量保护（本体）气体继电器压力释放阀测温装置非电量保护（有载开关）油流继电器或压力继电器压力释放阀附加在线监测装置（传感器）可见光摄像头红外热像仪局放在线监测装置铁芯接地电流监测装置末屏在线监测装置环境气象监测装置GIS组合电器本体壳体伸缩节压力释放装置盆式绝缘子接地连接外壳间导流排母线筒滑桥系统基础支架、桥架SF6系统气室密度继电器带电显示器回路电阻套管接线桩头均压环汇控柜柜体柜内装置断路器操作机构传动相关部件控制及辅助元器件机构箱隔离（接地）开关触头操作机构传动相关部件表1静态部分节点（续）一级节点二级节点三级节点GIS组合电器隔离（接地）开关控制及辅助元器件机构箱电压互感器接地
12、开关引出端二次回路电流互感器端子箱二次回路避雷器在线显示装置泄漏电流连接排母线导电铜杆导电回路附加在线监测装置（传感器）可见光摄像头红外热像仪局放在线监测装置SF6在线监测装置环境气象监测装置表2动态部分-感知数据数据细项单位数据类型数据写入图数据库方式负荷MVAfloat(1)当前时间节点数据电压kVfloat(1)当前时间节点数据电流Afloat(1)当前时间节点数据油温float(1)当前时间节点数据绕温float(1)当前时间节点数据油中溶解气体LLfloat(1)当前时间节点数据微水lLfloat(1)当前时间节点数据铁芯/夹件接地电流mAfloat(1)当前时间节点数据本体/分接开
13、关油位0-1归一化float(2)当前时间节点数据超声/高频/特高频pCdBmVint当前时间节点数据网侧高压套管-介损/float(3)当前时间节点数据网侧高压套管高频局放PCint当前时间节点数据表2动态部分-感知数据(续)数据细项单位数据类型数据写入图数据库方式网侧高压套管电容量PFoat(1)当前时间节点数据SF6压力MpaHoat(2)当前时间节点数据SF6纯度/float(3)当前时间节点数据环境温度tCoa(1)当前时间节点数据图片数据Z/当前时间节点数据视频数据/当前时间节点及前1秒采集数据音频数据/当前时间节点及前1秒采集数据备注：门oat(n)表示小数点后保留n位。1.1.2 边定义变电主设备多模态感知数据静态部分节点间的关系包括相关关系和包含关系,动态部分节点间的关系包括融合相关性和关联相关性，具体定义见表3。表3变电主设备多模态感知数据边定义关系类型关系定义关系实例静态部分相关关系同级节点间存在相关性设备间或部件间具有相同电压等级设备间或部件间具有相同生产厂家设备间或部件间具有相同型号包含关系一级节点与一级节点间、一级节点与三级节点间、三级节点与四级节点间存在包含关系设备包含部件部件包含部位
