《合金元素对不锈钢组织和性能的影响.docx》由会员分享，可在线阅读，更多相关《合金元素对不锈钢组织和性能的影响.docx（17页珍藏版）》请在第壹文秘上搜索。

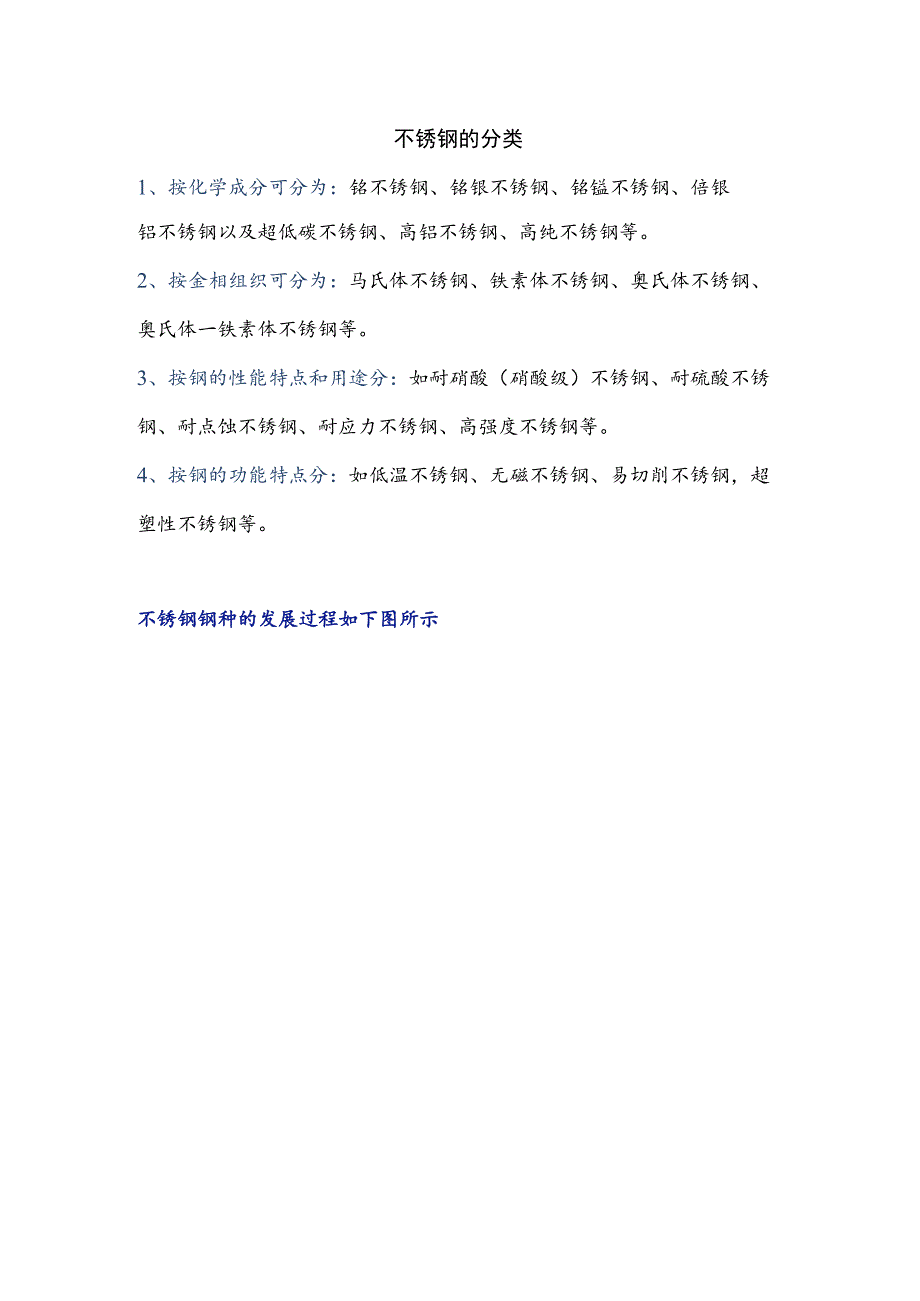

1、不锈钢的分类1、按化学成分可分为：铭不锈钢、铭银不锈钢、铭镒不锈钢、倍银铝不锈钢以及超低碳不锈钢、高铝不锈钢、高纯不锈钢等。2、按金相组织可分为：马氏体不锈钢、铁素体不锈钢、奥氏体不锈钢、奥氏体一铁素体不锈钢等。3、按钢的性能特点和用途分：如耐硝酸（硝酸级）不锈钢、耐硫酸不锈钢、耐点蚀不锈钢、耐应力不锈钢、高强度不锈钢等。4、按钢的功能特点分：如低温不锈钢、无磁不锈钢、易切削不锈钢，超塑性不锈钢等。不锈钢钢种的发展过程如下图所示+Si,Al耐蚀,抗氧化CrBSiBZCrBSiAl铁素体型06CrI3马氏体型奥氏体型奥氏体+铁素体型12Crl3m?.晶Cr06Crl8Ni9cr%Ni+Cr耐蚀+
2、S易削+C强度,硬度Cr,C淬硬-C耐蚀国晶间腐业06Crl8Ni93Crl3M0+Ti,Nb耐品蚀I.JHHi工碗c8Ni9TiC强度-Ni,Cr、耐蚀,耐热12Crl8Ni912Cr23Nil8+Mn,NCrl826Ni4-712Crl8Mn8Ni5Nz此易见工硬化局而二.材易通合金元素对不锈钢组织和性能的影响金对U喙结构的影响对性能的影响属元素形成铁索体形成奥氏体生成碳化物防止晶间腐蚀加腐性增耐蚀提而抗N化性提裾高温*1效化增时硬改善机械Al1：性细化AA粒铝(AI)碳(C)OO珞(Cr)OO钻(Co)锯(Nb)OO铜(Cu)OH(Mn)铝(Mo)O口O像(Ni)OOO氮(N)OO磷(P
3、)O硒(Se)硅(Si)OOO硫(三)铝(Ta)OOOOOO钛(Ti)OOO鹤(w)OOz.机(V)OO二斗注：口强作用，C)中等作用，弱作用提高不锈钢的耐蚀性的途径(1)使不锈钢对具体使用的介质具有稳定钝化区的阳极极化曲线。提高不锈钢基体的电极电位，降低腐蚀原电池的电动势。(3)使钢具有单相组织，减少微电池的数量。（4）在钢表面生成稳定的保护膜，如钢中加硅、铝、络等，在许多腐蚀和氧化的场合能形成致密的保护膜，提高钢的耐蚀性。（5）减少或消除钢中各种不均匀现象也是提高钢耐蚀性的重要措施。在钢中加入合金元素是实现提高耐腐蚀性的主要方法，加入不同的合金元素，可以通过一条途径或几条途径同时产生作用，
4、使钢的耐腐蚀性提高。合金元素对铁的极化和电极电位的影响合金元素的种类及含量直接影响不锈钢的耐腐蚀性，合金元素的作用首先是对铁的极化性能和电极电位的影响。Ol合金元素对铁的极化性能的影响常用的Fe、Cr.Ni、Ti等金属的阳极极化过程具有独特的极化形式。阳极通路后，阳极电位升高，阳极电流（腐蚀速度）随之变化，几乎有着相同的规律，极化曲线的典型形式如下图所示。随着阳极极化电位的升高，腐蚀电流不是均匀的降低，而是先增加，然后减少到最小，并保持这个电流经一定的电位升高阶段，然后电流再增加。这类极化曲线称为具有活化、钝化转变的阳极极化曲线，并把这类曲线分为3个区域：活化区（八）、钝化区（B）、过钝化区（
5、T）。（两数）彳活化区尸钝化区T过钝化区图具有活化、钝化转变金属的阳极极化曲线极化作用对提高金属的耐腐蚀性意义很大，增强阳极极化或阴极极化的因素，都能提高金属的耐腐蚀性；去阳极极化或去阴极极化的因素，都将降低金属的耐腐蚀性。不同的合金元素对铁的极化性能影响不同。扩大钝化区的元素，即降低Ecp、P区电位和升高Er点电位的元素都提高钢的耐蚀性；凡使钝化性能增强，即Icp、Ii点位置左移的元素，都会减小腐蚀电流，改善耐蚀性。凡使Er点电位升高的元素都有降低点腐蚀倾向，因为Er点电位低时，当电位在过钝化电位附近波动时，容易导致钝化膜局部击穿，产生点蚀。钢中常用的合金元素中，Cr元素能够强烈地提高纯铁的
6、钝化性能，可以使Ecp、Ep、Er点电位升高，Icp、h点位置左移，Cr是改善铁的耐蚀性最有效的元素。合金元素Ni、Si、M。等也能不同程度的扩大钝化区，增强钝化性能。Mo不仅能增强铁的钝化性能，还能升高Er点的电位,从而提高铁的抗点蚀性能。02对铁的电极电位的影响一般金属固溶体的电极电位总是比其他化合物的电极电位低，所以在腐蚀过程中，金属固溶体总是作为阳极而被腐蚀。提高铁的电极电位，即可提高耐蚀性。研究表明，当Cr加入铁中形成固溶体时，铁固溶体的电极电位能显著提高，如下图所示。材料电极电位的提高，可使材料的耐蚀性得到明显改善。图格对Fe-Cr合金电极电位的影响由于格对铁钝化性能和电极电位的良
7、好作用，使格成为各种不锈钢的主要合金化元素。合金元素对不锈钢耐蚀性和基体组织的影响不锈钢的基体组织是获得所需力学性能和工艺性能的保证，而更重要的是具有良好的耐蚀性的保证。单相铁素体钢、单相奥氏体钢是不锈钢中耐蚀性较好的两类钢。合金元素对基体组织的影响首先取决于合金元素是铁素体（）稳定剂还是奥氏体（Y）稳定剂。稳定剂的元素占优势可获得单相不锈钢；反之则获得单相Y不锈钢。Ol合金元素对不锈钢耐腐蚀性的影响1倍格是决定不锈钢耐蚀性的主要元素，当络含量（原子比）达到1/8、2/8.时，铁的电极电位就跳跃式地增加，耐蚀性也随之提高。铭元素是稳定化元素。格的氧化物比较致密，可形成耐蚀的保护膜。2碳和氮碳能
8、强烈地稳定奥氏体，稳定奥氏体的能力约为Ni的30倍；同时，又是不锈钢强化的主要元素；碳与格能形成一系列碳化物，使不锈钢的耐蚀性受到严重影响；同时碳会使不锈钢的加工性能和焊接性能变坏，使铁素体不锈钢变脆，因此在不锈钢的生产中和开发中，碳的应用和控制是一项重要的工作。碳和格的配合对形成不锈钢组织的影响如下图所示。图中表明，在含碳量较低，含格量较高时，会获得铁素体组织;当含碳量较高，含络量较低时，会得到马氏体组织。在格不锈钢中，当含辂量在17%以下时，随着含碳量的增加，可以获得基体为马氏体的不锈钢。当含碳量较低，含络量在13%时，就可以获得铁素体不锈钢。当含络量从13%增加到27%时，由于络含量增加
9、，稳定铁素体的能力增加，钢中碳含量相应的增加（从0.05%到0.2%）,仍能保持铁素体基体。1215202530(Cr)(%).二材易通图碳和格的配合对不锈钢组织的影响锲是不锈钢中3个重要元素之一，锲能够提高不锈钢的耐蚀性；媒还是Y相稳定化元素，是不锈钢中获得单相奥氏体和促进奥氏体形成的主要元素。镁能有效地降低MS点，使奥氏体能保持到很低的温度（50以下）不发生马氏体转变。锲含量的增加会降低C、N在奥氏体钢中的溶解度，从而使碳氮化合物脱溶析出的倾向增加。随着镁含量的提高，产生晶间腐蚀的临界含碳量降低，即钢的晶间腐蚀敏感性增加。镁对奥氏体不锈钢的耐点腐蚀及缝隙腐蚀的影响并不显著。此外，锲还可以提
10、高奥氏体不锈钢的高温抗氧化性能，这主要与媒改善错的氧化膜的成分、结构和性能有关，但锲的存在会降低钢的抗高温硫化性能。4镒钱是比较弱的奥氏体形成元素，但具有强烈稳定奥氏体组织的作用。镒在奥氏体不锈钢中部分替代Ni,2%Mn相当l%Ni0露也能提高辂不锈钢在有机酸如醋酸、甲酸和乙醇酸中的耐蚀性，而且比锲更有效。当钢中Cr含量大于14%时，仅靠加入Mn无法获得单一的奥氏体组织。由于不锈钢中Cr含量大于17%时才有比较好的耐蚀性，因此工业上已应用的Mn代Ni的奥氏体不锈铜主要是Fe-Cr-Mn-Ni-N型钢，如12CrI8Mn9Ni5N等，而无锲的FeCrMnN奥氏体不锈钢的用量较少。氮元素在早期主要
11、用于Cr-Mn-N和Cr-Mn-Ni-N奥氏体不锈钢中，以节约Ni元素。近年来氮已经成为Cr-Ni奥氏体不锈钢的重要合金元素。在奥氏体不锈钢中加入氮，可以稳定奥氏体组织，提高强度、耐腐蚀性能，特别是局部耐腐蚀性能，如耐晶间腐蚀、点腐蚀和缝隙腐蚀等。在普通低碳、超低碳奥氏体不锈钢中，可以改善抗晶间腐蚀性能，其原因是氮影响敏化处理时碳化格的析出过程，提高了晶界的辂浓度。在高纯奥氏体不锈钢中，没有碳化辂的沉淀析出。此时氮的作用有：一是氮增加钝化膜的稳定性，降低平均腐蚀率；二是含氮高的钢中虽有氮化错析出，但氮化格的沉淀速度很慢，敏化处理不会造成晶间贫格，对晶间腐蚀影响很小。氮对磷在晶界偏聚有抑制作用，
12、可以提高钢的耐晶间腐蚀作用O目前应用的含氮奥氏体不锈钢主要以耐腐蚀为主，同时具有较高的强度；可以分为控氮型、中氮型和高氮型3种类型。控氮型是在超低碳（Cq）.02%0.03%）Cr-Ni奥氏体不锈钢中加入0.05%0.10%N,用以提高钢的强度，同时优化钢的耐晶间腐蚀和耐应力腐蚀性能；中氮型含有0.10%50%N,在正常大气压条件下冶炼和浇注；高氮型氮含量在0.40%以上，一般在增加压力的条件下冶炼和浇注，主要在固溶态或半冷加工态下使用，既具有高强度，又有耐腐蚀性。目前氮含量达到0.8%L0%水平的高氮奥氏体钢已获得实际应用并开始工业化生产。6钛、银、铜及稀土元素钛和银是强碳化物形成元素，可优
13、先于格同碳形成碳化物，防止晶间腐蚀，提高耐蚀性。铁和钝的加入必须与钢中的碳保持一定的比例。锢能提高不锈钢的钝化能力，扩大其钝化介质范围，如在热硫酸、稀盐酸、磷酸和有机酸中。含锢的钝化膜在许多介质中具有很高的稳定性，不易溶解。可防止Cl-对钝化膜的破坏，所以含4目不锈钢具有抗点腐蚀的能力。稀土元素如Ce、La、Y等加入到不锈钢中，可以微量固溶在基体中，净化晶界，变质夹杂物，均匀组织，减少析出物的析出及在晶界的偏聚，从而改善钢的耐腐蚀性和力学性能。02合金元素对不锈钢组织的影响合金元素对不锈钢基体组织的影响可分为两大类:铁素体形成元素，如络、柏、硅、钛、银等；奥氏体形成元素，如碳、氮、锲、镒、铜等。当这两类作用不同的元素同时加入钢中时，不锈钢的组织就取决于它们的综合作用。为简单处理，将铁素体形成元素的作用折算成格的作用，称为错当量Cr,而把奥氏体形成元素折成镶的作用，称为锲当量Ni。根据格当量Cr和媒当量Ni制成图来表示钢的实际成分和所得到的组织状态，如下图所示。32图不锈钢组织状态图由图可以看出12CrI8Ni9钢处于A相区，是奥氏体不锈钢；Cr28不锈钢处于铁素体相区，是铁素体不锈钢；30CU3不锈钢处于马氏体相区，是马氏体不锈钢。要获得单相奥氏体组织，这两类合金元素必须达到某种平衡，否则钢中就会出现一定量的铁素体组织，成为复相组织。合金成分、组织对不锈钢机械性能的影响
