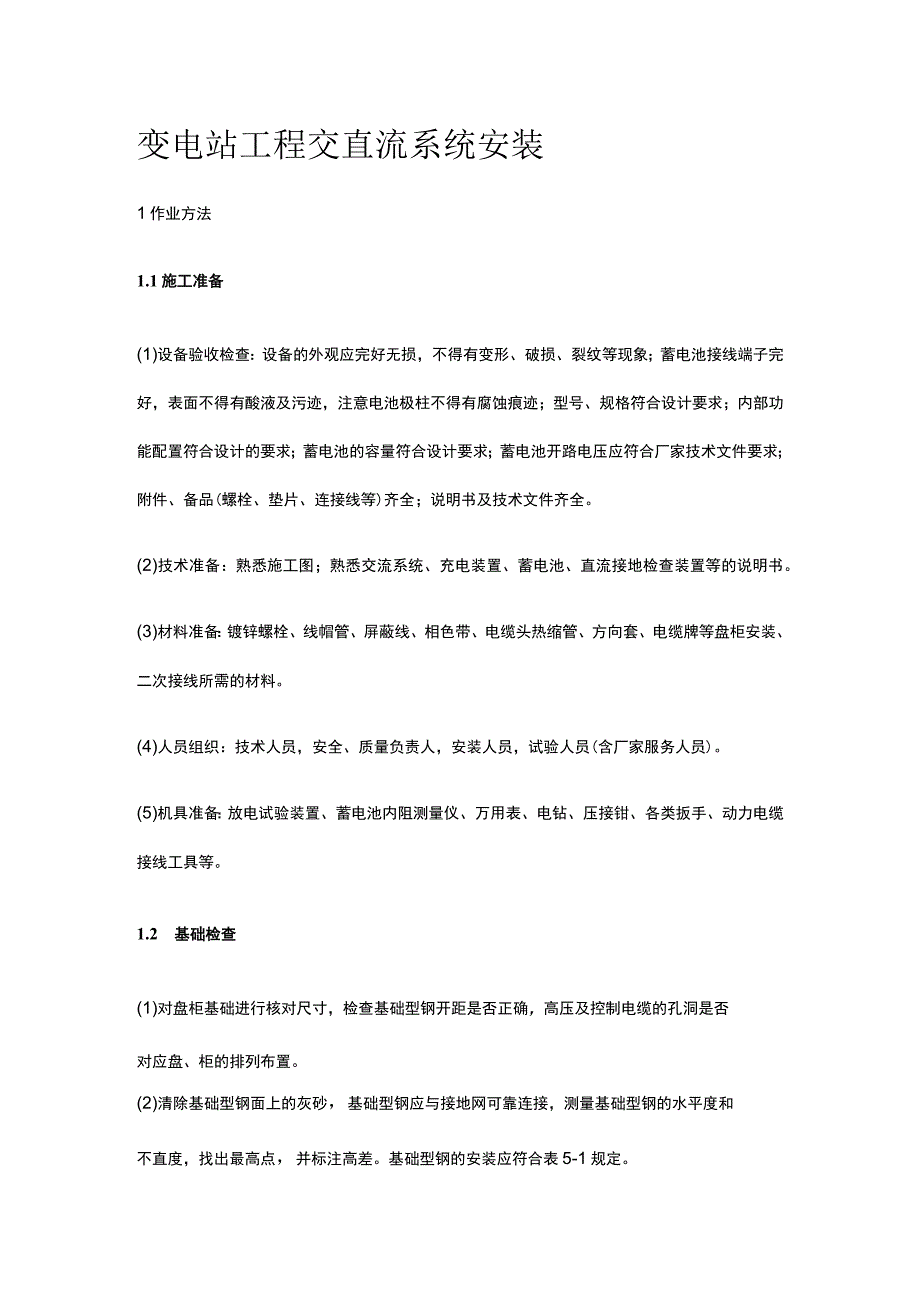

1、变电站工程交直流系统安装1作业方法1.1施工准备(1)设备验收检查：设备的外观应完好无损，不得有变形、破损、裂纹等现象；蓄电池接线端子完好，表面不得有酸液及污迹，注意电池极柱不得有腐蚀痕迹；型号、规格符合设计要求；内部功能配置符合设计的要求；蓄电池的容量符合设计要求；蓄电池开路电压应符合厂家技术文件要求；附件、备品(螺栓、垫片、连接线等)齐全；说明书及技术文件齐全。(2)技术准备：熟悉施工图；熟悉交流系统、充电装置、蓄电池、直流接地检查装置等的说明书。(3)材料准备：镀锌螺栓、线帽管、屏蔽线、相色带、电缆头热缩管、方向套、电缆牌等盘柜安装、二次接线所需的材料。(4)人员组织：技术人员，安全、质

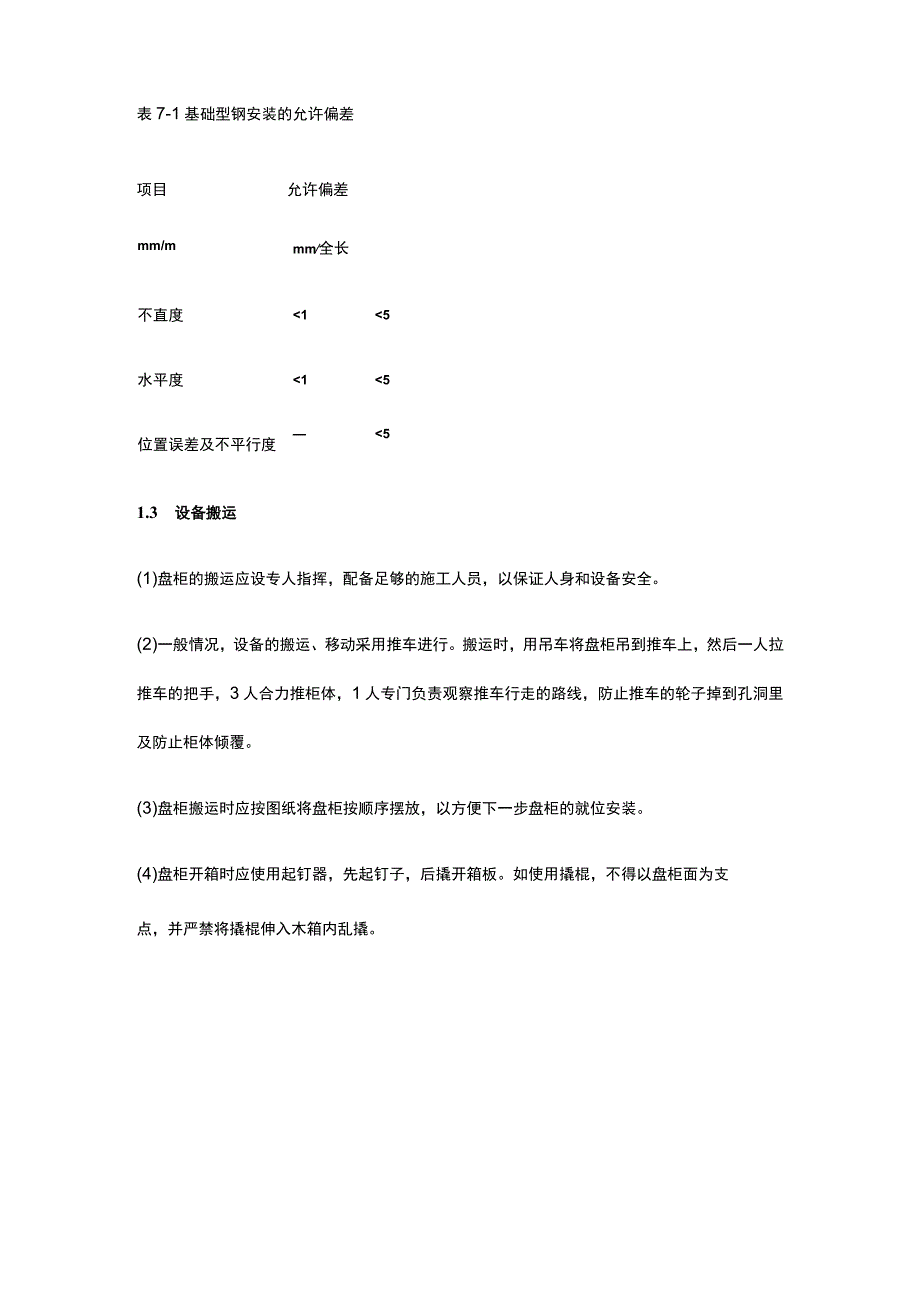

2、量负责人，安装人员，试验人员(含厂家服务人员)。(5)机具准备：放电试验装置、蓄电池内阻测量仪、万用表、电钻、压接钳、各类扳手、动力电缆接线工具等。1.2 基础检查(1)对盘柜基础进行核对尺寸，检查基础型钢开距是否正确，高压及控制电缆的孔洞是否对应盘、柜的排列布置。(2)清除基础型钢面上的灰砂，基础型钢应与接地网可靠连接，测量基础型钢的水平度和不直度，找出最高点，并标注高差。基础型钢的安装应符合表5-1规定。表7-1基础型钢安装的允许偏差项目允许偏差mm/mmm全长不直度15水平度15位置误差及不平行度51.3 设备搬运(1)盘柜的搬运应设专人指挥，配备足够的施工人员，以保证人身和设备安全。(

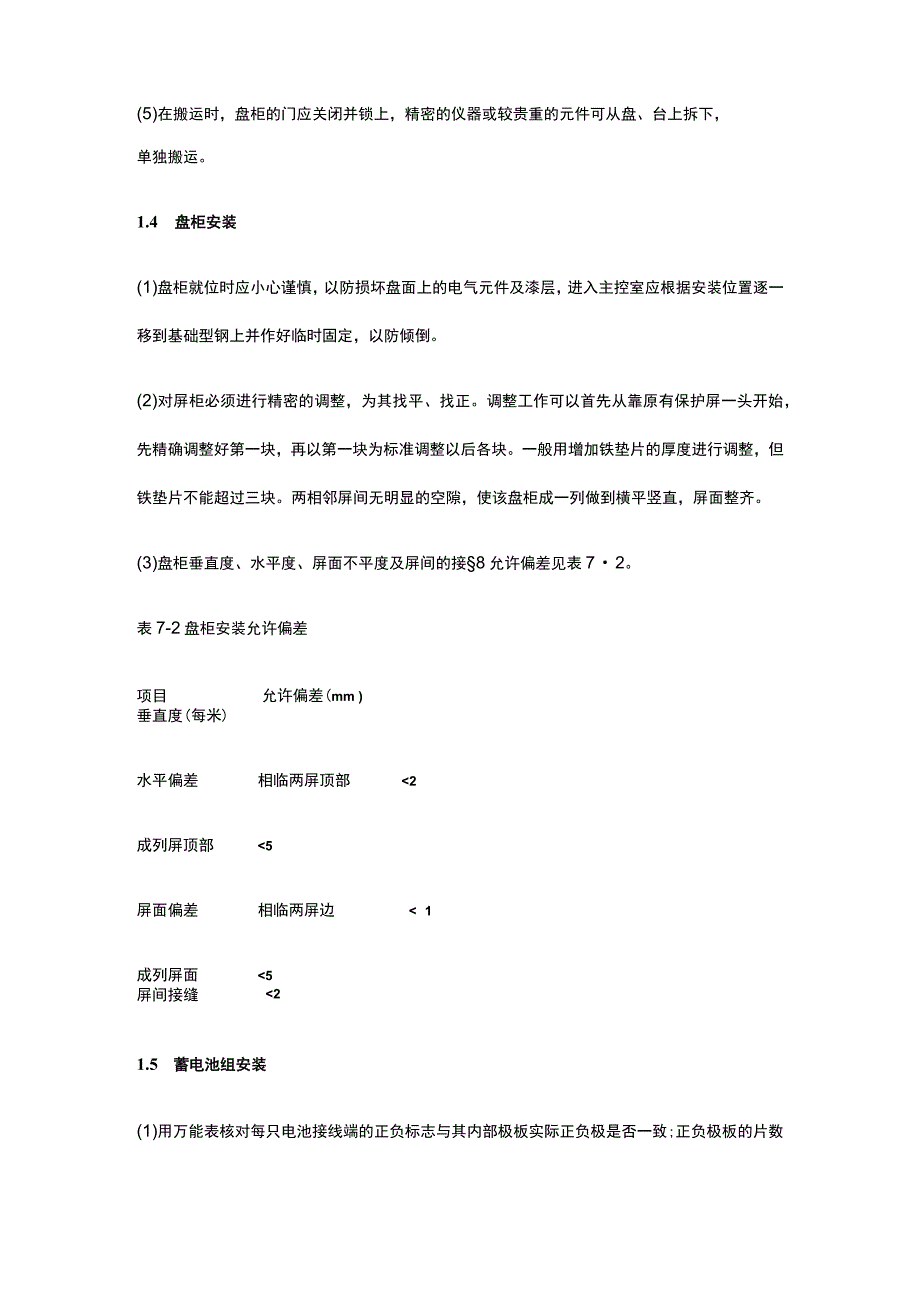

3、2)一般情况，设备的搬运、移动采用推车进行。搬运时，用吊车将盘柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的路线，防止推车的轮子掉到孔洞里及防止柜体倾覆。(3)盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。(4)盘柜开箱时应使用起钉器，先起钉子，后撬开箱板。如使用撬棍，不得以盘柜面为支点，并严禁将撬棍伸入木箱内乱撬。(5)在搬运时，盘柜的门应关闭并锁上，精密的仪器或较贵重的元件可从盘、台上拆下，单独搬运。1.4 盘柜安装(1)盘柜就位时应小心谨慎，以防损坏盘面上的电气元件及漆层，进入主控室应根据安装位置逐一移到基础型钢上并作好临时固定，以防倾倒
4、。(2)对屏柜必须进行精密的调整，为其找平、找正。调整工作可以首先从靠原有保护屏一头开始，先精确调整好第一块，再以第一块为标准调整以后各块。一般用增加铁垫片的厚度进行调整，但铁垫片不能超过三块。两相邻屏间无明显的空隙，使该盘柜成一列做到横平竖直，屏面整齐。(3)盘柜垂直度、水平度、屏面不平度及屏间的接8允许偏差见表72。表7-2盘柜安装允许偏差项目允许偏差(mm )垂直度(每米)水平偏差相临两屏顶部2成列屏顶部5屏面偏差相临两屏边1成列屏面52屏间接缝1.5 蓄电池组安装(1)用万能表核对每只电池接线端的正负标志与其内部极板实际正负极是否一致;正负极板的片数与说明书是否相符；并逐个检查每个电池
5、是否符号生产厂家要求。(2)蓄电池柜架要按照生产厂家提供的说明书及柜架图纸进行安装，当制造厂无要求时，相邻两蓄电池间保持不小于5mm间距。蓄电池台架的水平偏差应5mm测量柜架尺寸及蓄电池尺寸与安装图是否相符，能否悉数放置电池。(3)柜架放置的位置应便于敷设电缆，保证柜架的垂直度及可靠接地。(4)蓄电池的排列应按照生产厂家的图纸进行，放置于柜架上的蓄电池应平稳且受力均匀，当蓄电池放置完毕后，放置蓄电池的剧巨底板应无明显变形。同一排列的蓄电池应平稳，间距均匀，高低一致，排列整齐。(5)蓄电池安装连线时应注意每个蓄电池采用串联方式进行连接,接线应正确，极板接触面应做好防腐蚀处理，导电接触面要薄涂一层
6、电力脂，螺丝及极板外表涂中性凡士林油，接触面应平整，保证接触良好。(6)蓄电池每排之间采用生产厂家提供连接线进行连接，连接螺丝应按生产厂家规定使用力矩扳手紧固，防止过力损坏端子的铜螺丝。电池组的引出缆口接入电缆的正极标以赭色，负极标以蓝色，并挂上电缆牌。蓄电池组电源引出电缆不应直接连接到极柱上，应采用过渡板连接。电缆接线端子处应有绝缘防护罩。(7)安装好蓄电池后在每个蓄电池外壳的适当位置处贴上编号，以便日后维护整组蓄电池,连接好后需复检电池极性是否正确。(8)所有连接线连接完成后,则先检查极性及连接是否正确，同时必须测量蓄电池端电压。另外，所有充电设备安装应完毕，屏间所有联络电缆应敷设。1.6
7、 蓄电池组的充放电蓄电池充电前，检查充电设备完好，开关电源调试合格，正负极性正确。蓄电池的充、放电应遵守以下规定：(1)充电前和充电过程中应逐个测量各电池的端电压、充电电流、室温、时间，并记录。充电开始阶囹口结束前2小时内应每小时全测1次，中间阶段可隔次测量标志性电池(即轮流进行全测及测标志性电池)；放电过程中应逐个测量各电池的端电压、放电电流、室温、时间，并记录。放电前后应全测，测量时间间隔为1小时。(2)在充电期间，应确保充电电源的可靠，充电开始后应保持连续充电，一般不得中断。(3)充电方式、时间应按制造厂的技术文件规定进行。(4)当蓄电池满足下列条件之一时，可认为电池充电已充足：1)蓄电
8、池在环境温度5C35C条件下，以(2.40V0.01V)/单体的恒定电压、充电电流不大于2.5110(A)充电至电流值5h恒定不变时。2)充电后期充电电流小于0.005C10（八）时。3)符合产品技术文件完全充电要求时。(5)当蓄电池充满电后，不能立刻进行放电试验，以免放电前期电池电压偏高，致使试验数据不准确。静置时间按制造厂技术说明书规定执行。(6)放电应以10小时率电流进行，应以0.1C10(A)恒定电流放电到其中一个电池的端电压降至1.8伏时，应立即停止放电，不得使电池过放电，放电过程中如个别电池放电容量在60%以下就过早达到制造厂规定的放电终止电压，则应将其拆下，并进行处理。在放电过程中，放电电流的允许波动范围为规定值的1%。(7)10小时率容量测试第一次循环不应低于0.95CIO,在第三次循环内应达到1.0CIO,容量测试循环达到LOClo可停止容量测试。(8)蓄电池组放电容量的换算：C25=Ct(1+0.006(t-25)t:放电开始时蓄电池的表面温度；Ct:当蓄电池表面温度为t时实测的容量；0.006:10小时率放电的容量温度系数。(9)蓄电池放电工艺结束后应立即进行充电。(10)蓄电池充电工作结束后，检查电池极板不得有严重变形现象。
