《喷涂、滚涂、弹涂施工工艺技术交底.docx》由会员分享，可在线阅读，更多相关《喷涂、滚涂、弹涂施工工艺技术交底.docx（6页珍藏版）》请在第壹文秘上搜索。

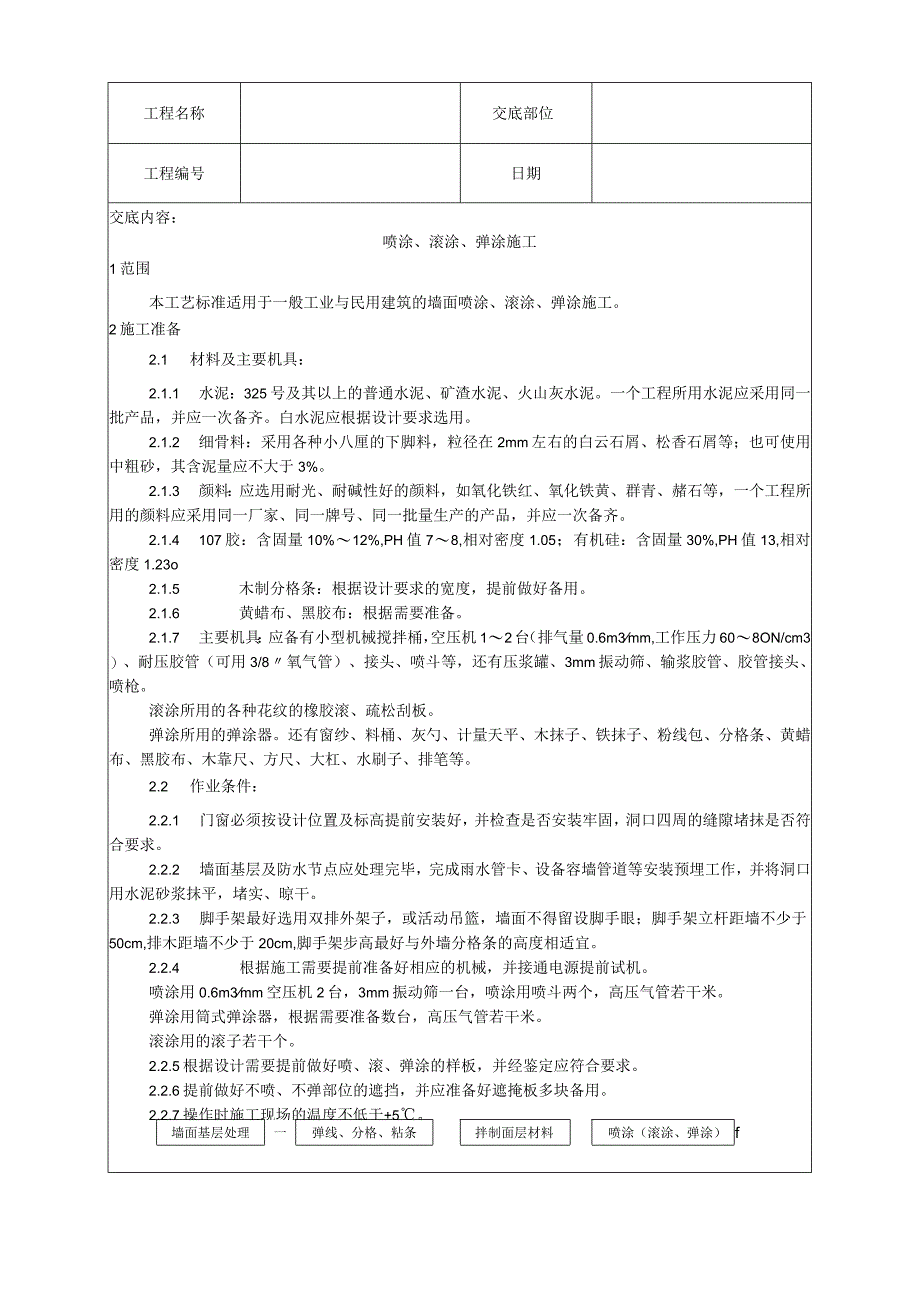

1、工程名称交底部位工程编号日期交底内容：喷涂、滚涂、弹涂施工1范围本工艺标准适用于一般工业与民用建筑的墙面喷涂、滚涂、弹涂施工。2施工准备2.1 材料及主要机具：2.1.1 水泥：325号及其以上的普通水泥、矿渣水泥、火山灰水泥。一个工程所用水泥应采用同一批产品，并应一次备齐。白水泥应根据设计要求选用。2.1.2 细骨料：采用各种小八厘的下脚料，粒径在2mm左右的白云石屑、松香石屑等；也可使用中粗砂，其含泥量应不大于3%。2.1.3 颜料：应选用耐光、耐碱性好的颜料，如氧化铁红、氧化铁黄、群青、赭石等，一个工程所用的颜料应采用同一厂家、同一牌号、同一批量生产的产品，并应一次备齐。2.1.4 10
2、7胶：含固量10%12%,PH值78,相对密度1.05；有机硅：含固量30%,PH值13,相对密度1.23o2.1.5 木制分格条：根据设计要求的宽度，提前做好备用。2.1.6 黄蜡布、黑胶布：根据需要准备。2.1.7 主要机具：应备有小型机械搅拌桶，空压机12台（排气量0.6m3mm,工作压力608ON/cm3）、耐压胶管（可用3/8氧气管）、接头、喷斗等，还有压浆罐、3mm振动筛、输浆胶管、胶管接头、喷枪。滚涂所用的各种花纹的橡胶滚、疏松刮板。弹涂所用的弹涂器。还有窗纱、料桶、灰勺、计量天平、木抹子、铁抹子、粉线包、分格条、黄蜡布、黑胶布、木靠尺、方尺、大杠、水刷子、排笔等。2.2 作业条
3、件：2.2.1 门窗必须按设计位置及标高提前安装好，并检查是否安装牢固，洞口四周的缝隙堵抹是否符合要求。2.2.2 墙面基层及防水节点应处理完毕，完成雨水管卡、设备容墙管道等安装预埋工作，并将洞口用水泥砂浆抹平，堵实、晾干。2.2.3 脚手架最好选用双排外架子，或活动吊篮，墙面不得留设脚手眼；脚手架立杆距墙不少于50cm,排木距墙不少于20cm,脚手架步高最好与外墙分格条的高度相适宜。2.2.4 根据施工需要提前准备好相应的机械，并接通电源提前试机。喷涂用0.6m3mm空压机2台，3mm振动筛一台，喷涂用喷斗两个，高压气管若干米。弹涂用筒式弹涂器，根据需要准备数台，高压气管若干米。滚涂用的滚子

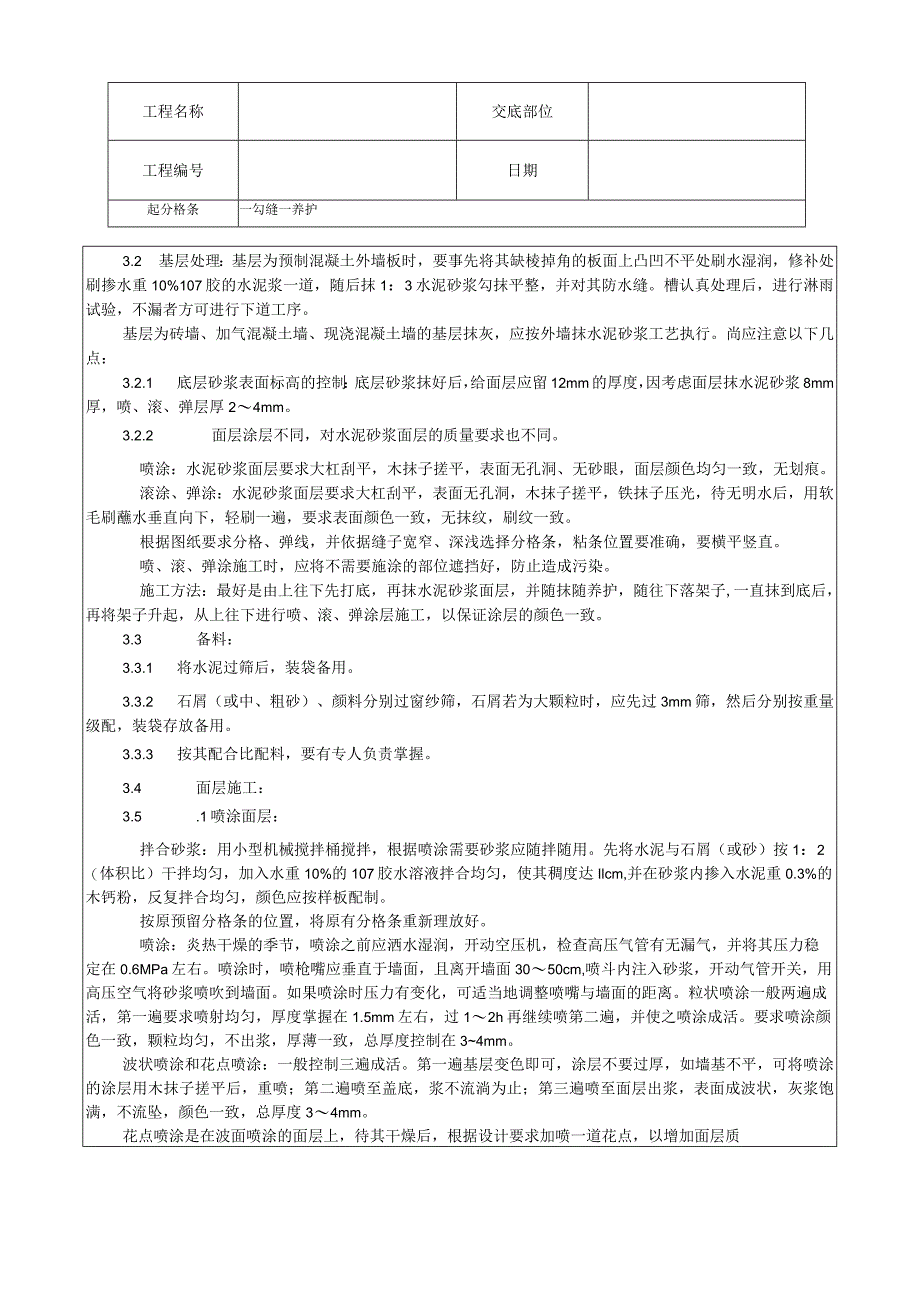

4、若干个。2.2.5根据设计需要提前做好喷、滚、弹涂的样板，并经鉴定应符合要求。2.2.6提前做好不喷、不弹部位的遮挡，并应准备好遮掩板多块备用。2.2.7操作时施工现场的温度不低于+5。3操作工艺3.1工艺流程：墙面基层处理一弹线、分格、粘条拌制面层材料喷涂（滚涂、弹涂）f工程名称交底部位工程编号日期起分格条一勾缝一养护3.2 基层处理：基层为预制混凝土外墙板时，要事先将其缺棱掉角的板面上凸凹不平处刷水湿润，修补处刷掺水重10%107胶的水泥浆一道，随后抹1：3水泥砂浆勾抹平整，并对其防水缝。槽认真处理后，进行淋雨试验，不漏者方可进行下道工序。基层为砖墙、加气混凝土墙、现浇混凝土墙的基层抹灰，
5、应按外墙抹水泥砂浆工艺执行。尚应注意以下几点：3.2.1 底层砂浆表面标高的控制：底层砂浆抹好后，给面层应留12mm的厚度，因考虑面层抹水泥砂浆8mm厚，喷、滚、弹层厚24mm。3.2.2 面层涂层不同，对水泥砂浆面层的质量要求也不同。喷涂：水泥砂浆面层要求大杠刮平，木抹子搓平，表面无孔洞、无砂眼，面层颜色均匀一致，无划痕。滚涂、弹涂：水泥砂浆面层要求大杠刮平，表面无孔洞，木抹子搓平，铁抹子压光，待无明水后，用软毛刷蘸水垂直向下，轻刷一遍，要求表面颜色一致，无抹纹，刷纹一致。根据图纸要求分格、弹线，并依据缝子宽窄、深浅选择分格条，粘条位置要准确，要横平竖直。喷、滚、弹涂施工时，应将不需要施涂的
6、部位遮挡好，防止造成污染。施工方法：最好是由上往下先打底，再抹水泥砂浆面层，并随抹随养护，随往下落架子,一直抹到底后，再将架子升起，从上往下进行喷、滚、弹涂层施工，以保证涂层的颜色一致。3.3 备料：3.3.1 将水泥过筛后，装袋备用。3.3.2 石屑（或中、粗砂）、颜料分别过窗纱筛，石屑若为大颗粒时，应先过3mm筛，然后分别按重量级配，装袋存放备用。3.3.3 按其配合比配料，要有专人负责掌握。3.4 面层施工：3.5 .1喷涂面层：拌合砂浆：用小型机械搅拌桶搅拌，根据喷涂需要砂浆应随拌随用。先将水泥与石屑（或砂）按1：2（体积比）干拌均匀，加入水重10%的107胶水溶液拌合均匀，使其稠度达
7、Ilcm,并在砂浆内掺入水泥重0.3%的木钙粉，反复拌合均匀，颜色应按样板配制。按原预留分格条的位置，将原有分格条重新理放好。喷涂：炎热干燥的季节，喷涂之前应洒水湿润，开动空压机，检查高压气管有无漏气，并将其压力稳定在0.6MPa左右。喷涂时，喷枪嘴应垂直于墙面，且离开墙面3050cm,喷斗内注入砂浆，开动气管开关，用高压空气将砂浆喷吹到墙面。如果喷涂时压力有变化，可适当地调整喷嘴与墙面的距离。粒状喷涂一般两遍成活，第一遍要求喷射均匀，厚度掌握在1.5mm左右，过12h再继续喷第二遍，并使之喷涂成活。要求喷涂颜色一致，颗粒均匀，不出浆，厚薄一致，总厚度控制在34mm。波状喷涂和花点喷涂：一般控

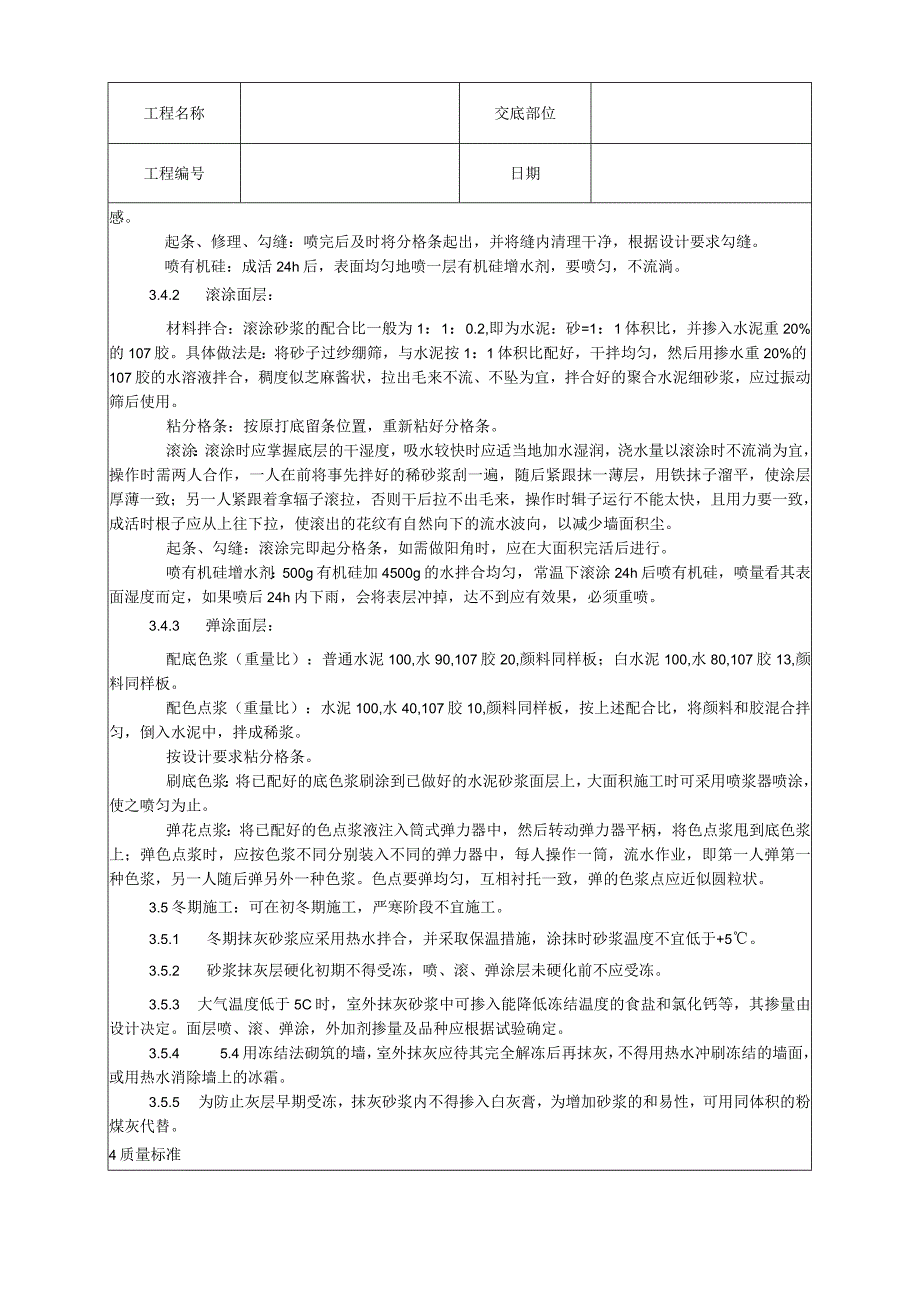

8、制三遍成活。第一遍基层变色即可，涂层不要过厚，如墙基不平，可将喷涂的涂层用木抹子搓平后，重喷；第二遍喷至盖底，浆不流淌为止；第三遍喷至面层出浆，表面成波状，灰浆饱满，不流坠，颜色一致，总厚度34mm。花点喷涂是在波面喷涂的面层上，待其干燥后，根据设计要求加喷一道花点，以增加面层质工程名称交底部位工程编号日期感。起条、修理、勾缝：喷完后及时将分格条起出，并将缝内清理干净，根据设计要求勾缝。喷有机硅：成活24h后，表面均匀地喷一层有机硅增水剂，要喷匀，不流淌。3.4.2 滚涂面层：材料拌合：滚涂砂浆的配合比一般为1：1：0.2,即为水泥：砂=1：1体积比，并掺入水泥重20%的107胶。具体做法是：
9、将砂子过纱绷筛，与水泥按1：1体积比配好，干拌均匀，然后用掺水重20%的107胶的水溶液拌合，稠度似芝麻酱状，拉出毛来不流、不坠为宜，拌合好的聚合水泥细砂浆，应过振动筛后使用。粘分格条：按原打底留条位置，重新粘好分格条。滚涂：滚涂时应掌握底层的干湿度，吸水较快时应适当地加水湿润，浇水量以滚涂时不流淌为宜，操作时需两人合作，一人在前将事先拌好的稀砂浆刮一遍，随后紧跟抹一薄层，用铁抹子溜平，使涂层厚薄一致；另一人紧跟着拿辐子滚拉，否则干后拉不出毛来，操作时辑子运行不能太快，且用力要一致，成活时根子应从上往下拉，使滚出的花纹有自然向下的流水波向，以减少墙面积尘。起条、勾缝：滚涂完即起分格条，如需做阳
10、角时，应在大面积完活后进行。喷有机硅增水剂：500g有机硅加4500g的水拌合均匀，常温下滚涂24h后喷有机硅，喷量看其表面湿度而定，如果喷后24h内下雨，会将表层冲掉，达不到应有效果，必须重喷。3.4.3 弹涂面层：配底色浆（重量比）：普通水泥100,水90,107胶20,颜料同样板；白水泥100,水80,107胶13,颜料同样板。配色点浆（重量比）：水泥100,水40,107胶10,颜料同样板，按上述配合比，将颜料和胶混合拌匀，倒入水泥中，拌成稀浆。按设计要求粘分格条。刷底色浆：将已配好的底色浆刷涂到已做好的水泥砂浆面层上，大面积施工时可采用喷浆器喷涂，使之喷匀为止。弹花点浆：将已配好的色
11、点浆液注入筒式弹力器中，然后转动弹力器平柄，将色点浆甩到底色浆上；弹色点浆时，应按色浆不同分别装入不同的弹力器中，每人操作一筒，流水作业，即第一人弹第一种色浆，另一人随后弹另外一种色浆。色点要弹均匀，互相衬托一致，弹的色浆点应近似圆粒状。3.5冬期施工：可在初冬期施工，严寒阶段不宜施工。3.5.1 冬期抹灰砂浆应采用热水拌合，并采取保温措施，涂抹时砂浆温度不宜低于+5。3.5.2 砂浆抹灰层硬化初期不得受冻，喷、滚、弹涂层未硬化前不应受冻。3.5.3 大气温度低于5C时，室外抹灰砂浆中可掺入能降低冻结温度的食盐和氯化钙等，其掺量由设计决定。面层喷、滚、弹涂，外加剂掺量及品种应根据试验确定。3.
12、5.4 5.4用冻结法砌筑的墙，室外抹灰应待其完全解冻后再抹灰，不得用热水冲刷冻结的墙面，或用热水消除墙上的冰霜。3.5.5 为防止灰层早期受冻，抹灰砂浆内不得掺入白灰膏，为增加砂浆的和易性，可用同体积的粉煤灰代替。4质量标准4.1保证项目：材料的品种、质量必须符合设计要求；各抹灰层之间及抹灰层与基体之间必工程名称交底部位工程编号日期须粘结牢固，无脱层、空鼓和裂缝等缺陷。4.2 基本项目：4.2.1 喷涂、滚涂、弹涂表面颜色一致，花纹、色点大小均匀，不显接槎，无漏涂、透底和流坠。4.2.2 分格条（缝）的宽度和深度均匀一致，条（缝）平整光滑，楞角整齐，横平竖直、通顺。4.2.3 流水坡向正确，
13、滴水线顺直，滴水槽深度、宽度均不小于IOmm,整齐一致。4.3 允许偏差项目，见表9-9。喷涂、滚涂、弹涂允许偏差表9-9项次项目允许偏差（mm）检查方法1立面垂直52m托线板检查2表面平整42m靠尺及楔形塞尺检查3阴、阳角垂直42m托线板检查4阴、阳角方正420Cm方尺及楔形塞尺检查5分格条（缝）平直3拉5m线，不足5m拉通线检查5成品保护5.1 施工前应将不进行喷、滚、弹涂的门窗及墙面保护遮挡好。5.2 喷、滚、弹涂完成后，及时用木板将口、角保护好，防止碰撞损坏。5.3 拆架子时严防碰损墙面涂层。5.4 油工施工时，严禁蹬踩已施工完部位，并防止将油罐碰翻，涂料污染墙面。5.5 室内施工时，
14、防止污染喷、滚、弹涂饰面面层。5.6 阳台、雨罩等出水口宜采用硬质塑料管埋设，最好不用铁管，防止对面层的锈蚀。6应注意的质量问题6.1 颜色不均，二次修补接槎明显：主要原因是配合比掌握不准，掺加料不匀；喷、滚、弹手法不一，或涂层厚度不一；采用单排外架子施工，随拆架子，随墙脚手眼，随补抹灰，随喷、滚、弹，因后修补灰活与原抹灰层含水不一，面层二次修补造成接槎明显。解决办法：由专人掌握配合比，合理配料，计量要准确；喷、滚、弹面层施工指定专人负责，施工手法一致，面层厚度一致；使用此类方法施工，严禁采用单排外架子；如采用双排外架子施工时，也要禁止将支杆靠压在墙上，以免造成灰层的二次修补，影响涂层美观。6
15、.2 喷、滚、弹面层的空鼓和裂缝：主要原因是底层抹灰没按要求分格，水泥砂浆面积过大,干缩不一，会形成空鼓及开裂。底层的空裂而将面层拉裂，因此，打底灰时应按图纸上的要求分格，以解决灰层收缩裂缝。6.3 底灰抹得不平，或抹纹明显：主要因为喷、滚、弹涂层较薄，底灰上的弊病，要想通过面层来掩盖是掩盖不了的。所以要求底灰抹好后，应按水泥砂浆抹面交验的标准来检查验收，否则，面层涂层不能施涂。6.4 面层施工接槎明显：主要原因是面层施工设将槎子甩在分格条处或不显眼的地方，而是无计划乱甩槎，形成面层涂层接槎明显可见。解决办法：施工中间甩槎，必须把槎子甩到分格缝、伸缩缝或管后不显眼的地方，严禁在块中甩搓；二次接槎施工时注意涂层厚度，避免涂层重叠，工程名称交底部位工程编号日期形成深浅不一。6.5施工时颜色很好，交工时污染严重：产生原因是涂层颜色不好，经风吹、雨淋、日晒颜色变化，交竣验收时污染严重，不受看。解决办法：选用抗紫外
