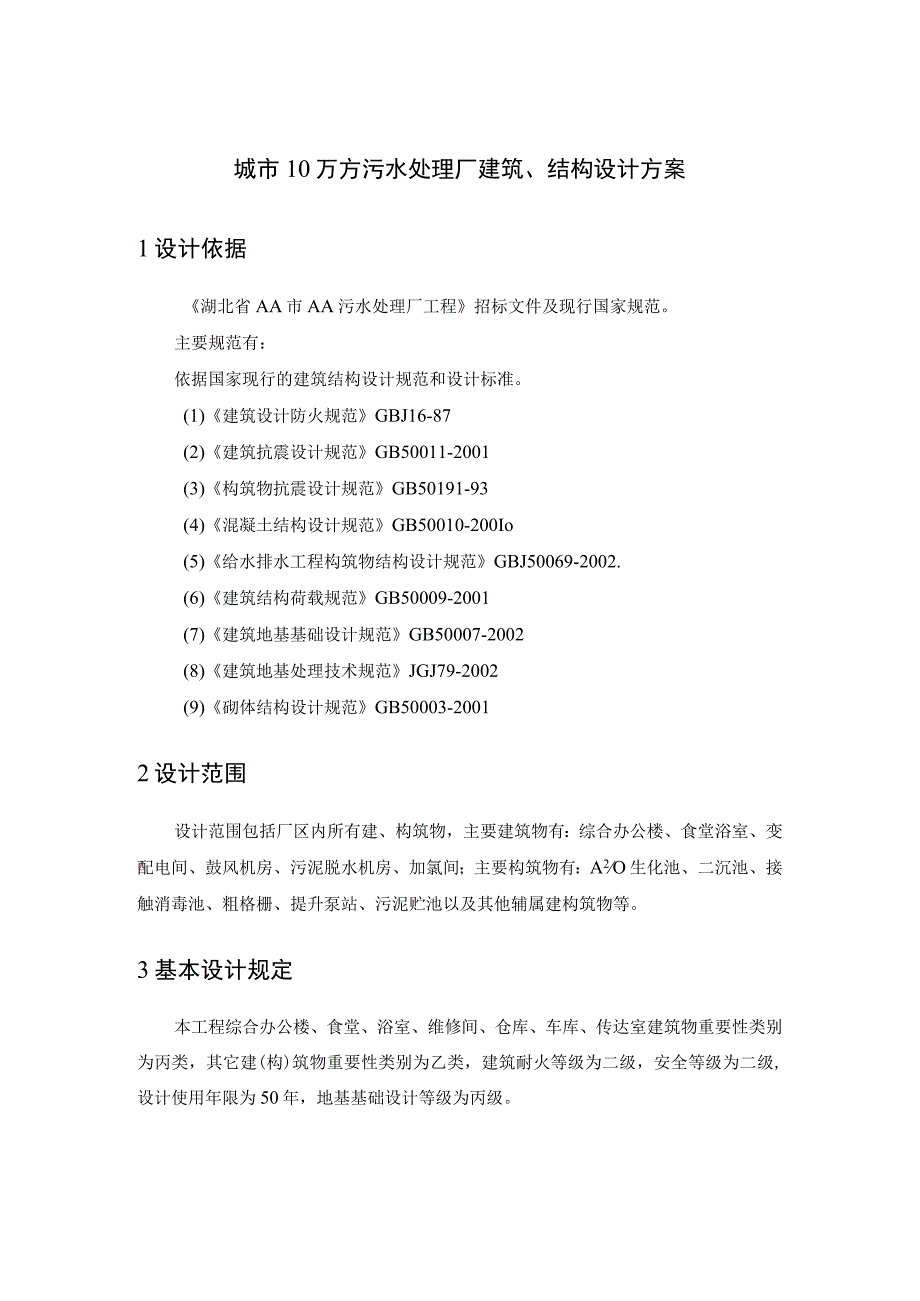

1、城市10万方污水处理厂建筑、结构设计方案1设计依据湖北省AA市AA污水处理厂工程招标文件及现行国家规范。主要规范有：依据国家现行的建筑结构设计规范和设计标准。(1)建筑设计防火规范GBJ16-87(2)建筑抗震设计规范GB50011-2001(3)构筑物抗震设计规范GB50191-93(4)混凝土结构设计规范GB50010-200Io(5)给水排水工程构筑物结构设计规范GBJ50069-2002.(6)建筑结构荷载规范GB50009-2001(7)建筑地基基础设计规范GB50007-2002(8)建筑地基处理技术规范JGJ79-2002(9)砌体结构设计规范GB50003-20012设计范围设

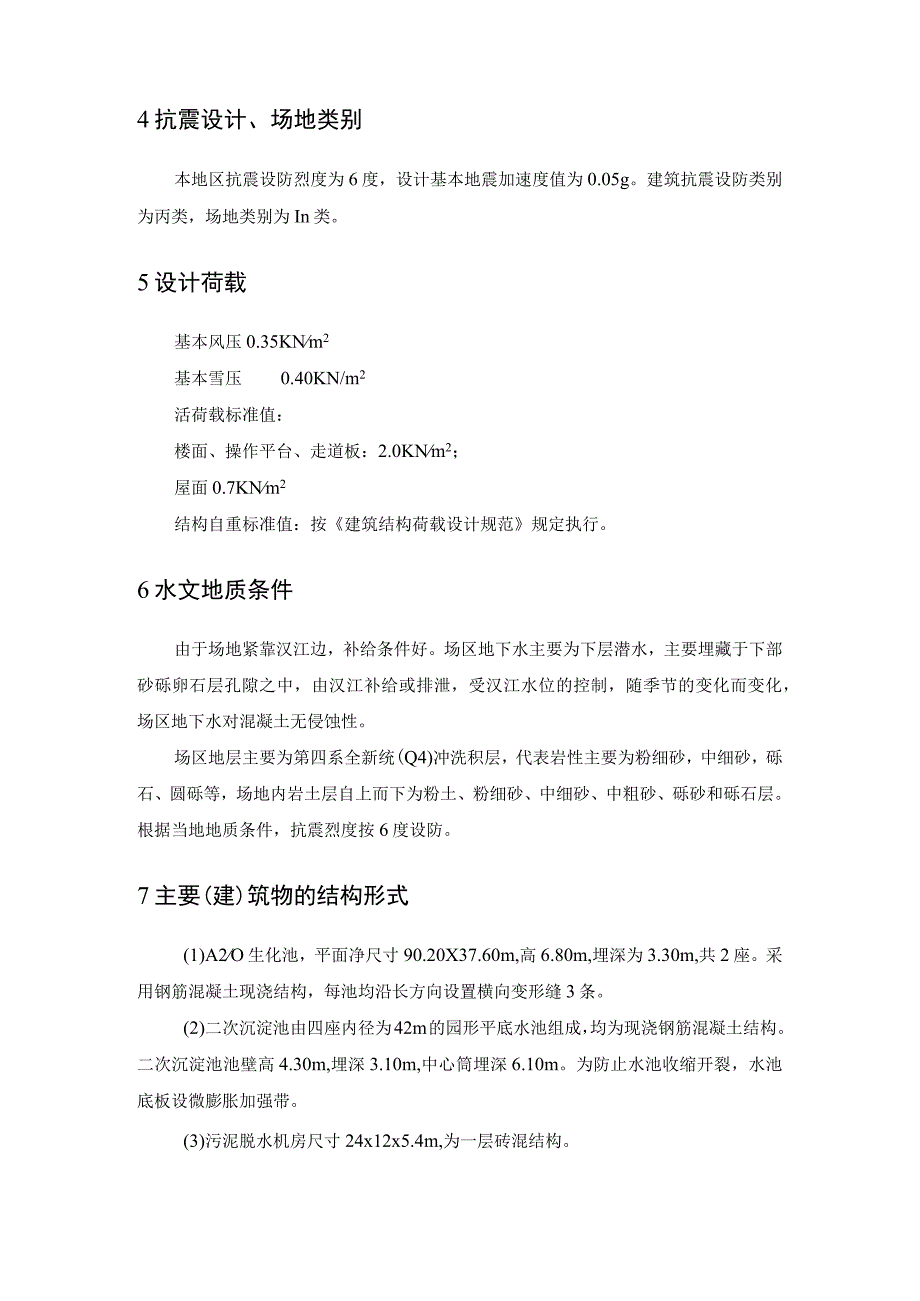

2、计范围包括厂区内所有建、构筑物，主要建筑物有：综合办公楼、食堂浴室、变配电间、鼓风机房、污泥脱水机房、加氯间；主要构筑物有：A2O生化池、二沉池、接触消毒池、粗格栅、提升泵站、污泥贮池以及其他辅属建构筑物等。3基本设计规定本工程综合办公楼、食堂、浴室、维修间、仓库、车库、传达室建筑物重要性类别为丙类，其它建(构)筑物重要性类别为乙类，建筑耐火等级为二级，安全等级为二级,设计使用年限为50年，地基基础设计等级为丙级。4抗震设计、场地类别本地区抗震设防烈度为6度，设计基本地震加速度值为0.05g。建筑抗震设防类别为丙类，场地类别为In类。5设计荷载基本风压0.35KNm2基本雪压0.40KN/m2
3、活荷载标准值：楼面、操作平台、走道板：2.0KNm2；屋面0.7KNm2结构自重标准值：按建筑结构荷载设计规范规定执行。6水文地质条件由于场地紧靠汉江边，补给条件好。场区地下水主要为下层潜水，主要埋藏于下部砂砾卵石层孔隙之中，由汉江补给或排泄，受汉江水位的控制，随季节的变化而变化，场区地下水对混凝土无侵蚀性。场区地层主要为第四系全新统(Q4)冲洗积层，代表岩性主要为粉细砂，中细砂，砾石、圆砾等，场地内岩土层自上而下为粉土、粉细砂、中细砂、中粗砂、砾砂和砾石层。根据当地地质条件，抗震烈度按6度设防。7主要(建)筑物的结构形式(1)A2O生化池，平面净尺寸90.20X37.60m,高6.80m,埋

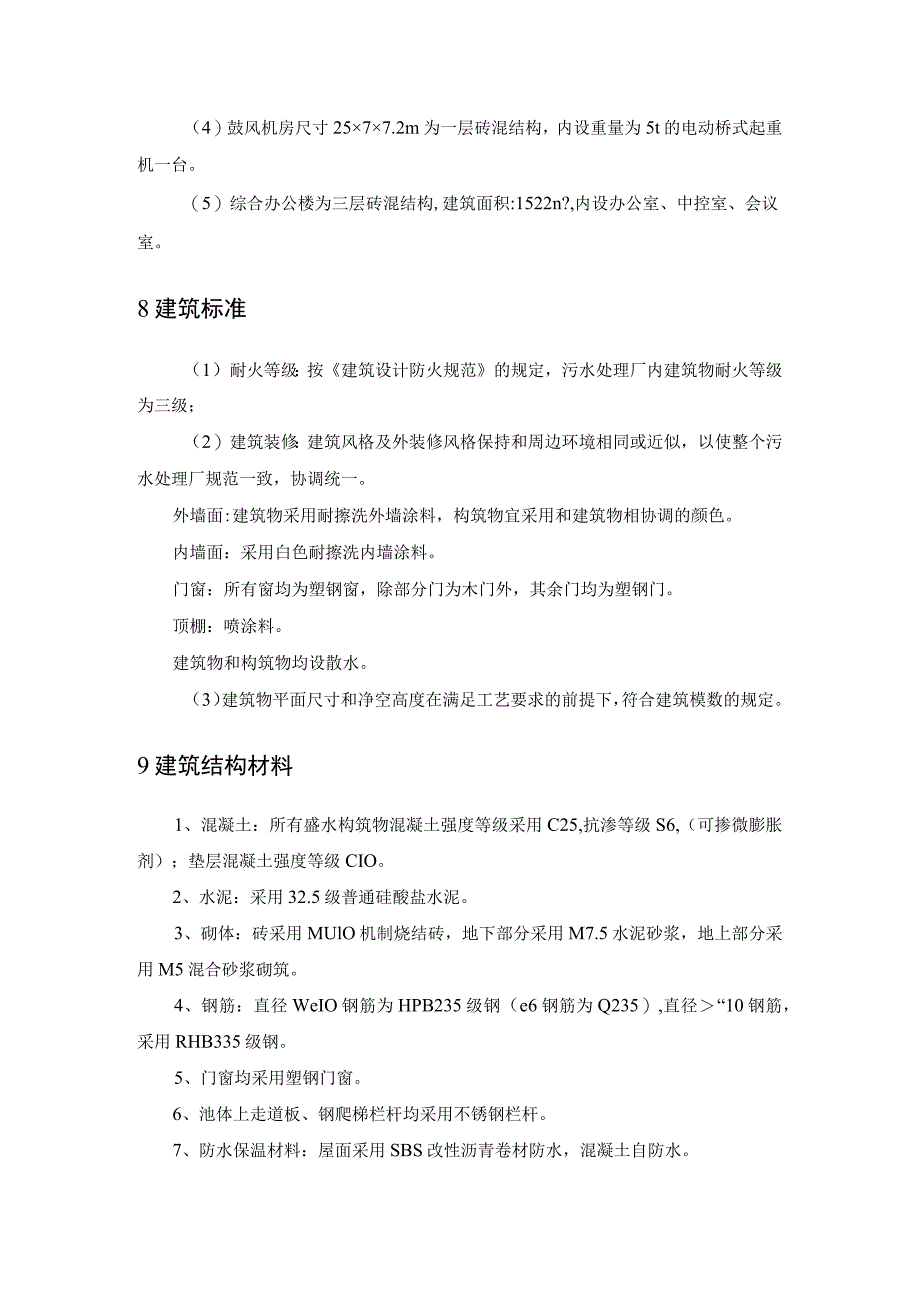

4、深为3.30m,共2座。采用钢筋混凝土现浇结构，每池均沿长方向设置横向变形缝3条。(2)二次沉淀池由四座内径为42m的园形平底水池组成，均为现浇钢筋混凝土结构。二次沉淀池池壁高4.30m,埋深3.10m,中心筒埋深6.10m。为防止水池收缩开裂，水池底板设微膨胀加强带。(3)污泥脱水机房尺寸24x12x5.4m,为一层砖混结构。（4）鼓风机房尺寸2577.2m为一层砖混结构，内设重量为5t的电动桥式起重机一台。（5）综合办公楼为三层砖混结构,建筑面积:1522n?,内设办公室、中控室、会议室。8建筑标准（1）耐火等级：按建筑设计防火规范的规定，污水处理厂内建筑物耐火等级为三级；（2）建筑装修：
5、建筑风格及外装修风格保持和周边环境相同或近似，以使整个污水处理厂规范一致，协调统一。外墙面:建筑物采用耐擦洗外墙涂料，构筑物宜采用和建筑物相协调的颜色。内墙面：采用白色耐擦洗内墙涂料。门窗：所有窗均为塑钢窗，除部分门为木门外，其余门均为塑钢门。顶棚：喷涂料。建筑物和构筑物均设散水。（3）建筑物平面尺寸和净空高度在满足工艺要求的前提下，符合建筑模数的规定。9建筑结构材料1、混凝土：所有盛水构筑物混凝土强度等级采用C25,抗渗等级S6,（可掺微膨胀剂）；垫层混凝土强度等级CIO。2、水泥：采用32.5级普通硅酸盐水泥。3、砌体：砖采用MUlO机制烧结砖，地下部分采用M7.5水泥砂浆，地上部分采用M
6、5混合砂浆砌筑。4、钢筋：直径WeIO钢筋为HPB235级钢（e6钢筋为Q235）,直径“10钢筋，采用RHB335级钢。5、门窗均采用塑钢门窗。6、池体上走道板、钢爬梯栏杆均采用不锈钢栏杆。7、防水保温材料：屋面采用SBS改性沥青卷材防水，混凝土自防水。屋顶采用加气混凝土块或水泥膨胀蛭石、水泥膨胀珍珠岩。8、防腐：构筑物池体外表面自然地坪以下涂冷底子油后刷热沥青两道。所有铁件均刷防腐漆。9、建筑物及构筑物四周均设散水，宽900。10地基处理由于场区设计地面与自然地面高差较大，填土厚度为2.604.9m,厂区采用河砂填筑，对深埋构筑物地基采用混凝土灌注桩解决抗浮问题。地基基础设计及地基处理待工程地质详勘资料提供后，再对地基基础设计及地基处理作进一步的论证处理。11构造要求钢筋保护层：构筑物壁板35mm,梁柱40mm,底板40mm。其它结构和构件按现行混凝土结构设计规范执行。钢筋搭接长度、锚固长度、钢筋接头在同一截面数量、结构最小截面尺寸等均按现行混凝土结构设计规范、给水排水工程构筑物结构设计规范、砌体结构设计规范执行。12注意事项场地水位较高，施工时注意做好降水。其他严格按现行的混凝土结构工程施工质量验收规范、砌体结构工程施工质量验收规范、给水排水工程构筑物结构施工质量验收规范
