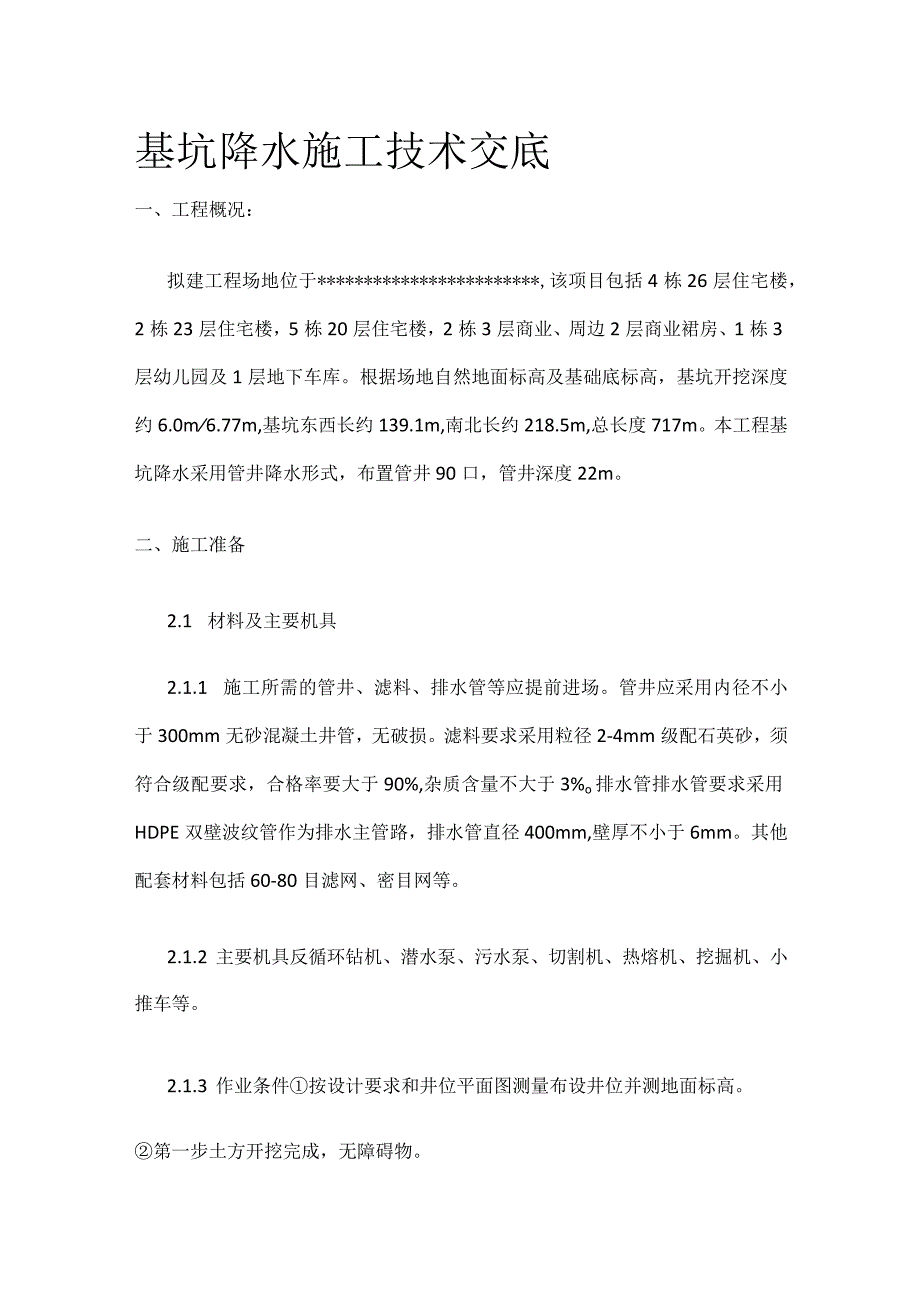

1、基坑降水施工技术交底一、工程概况：拟建工程场地位于*,该项目包括4栋26层住宅楼，2栋23层住宅楼，5栋20层住宅楼，2栋3层商业、周边2层商业裙房、1栋3层幼儿园及1层地下车库。根据场地自然地面标高及基础底标高，基坑开挖深度约6.0m6.77m,基坑东西长约139.1m,南北长约218.5m,总长度717m。本工程基坑降水采用管井降水形式，布置管井90口，管井深度22m。二、施工准备2.1 材料及主要机具2.1.1 施工所需的管井、滤料、排水管等应提前进场。管井应采用内径不小于300mm无砂混凝土井管，无破损。滤料要求采用粒径2-4mm级配石英砂，须符合级配要求，合格率要大于90%,杂质含量

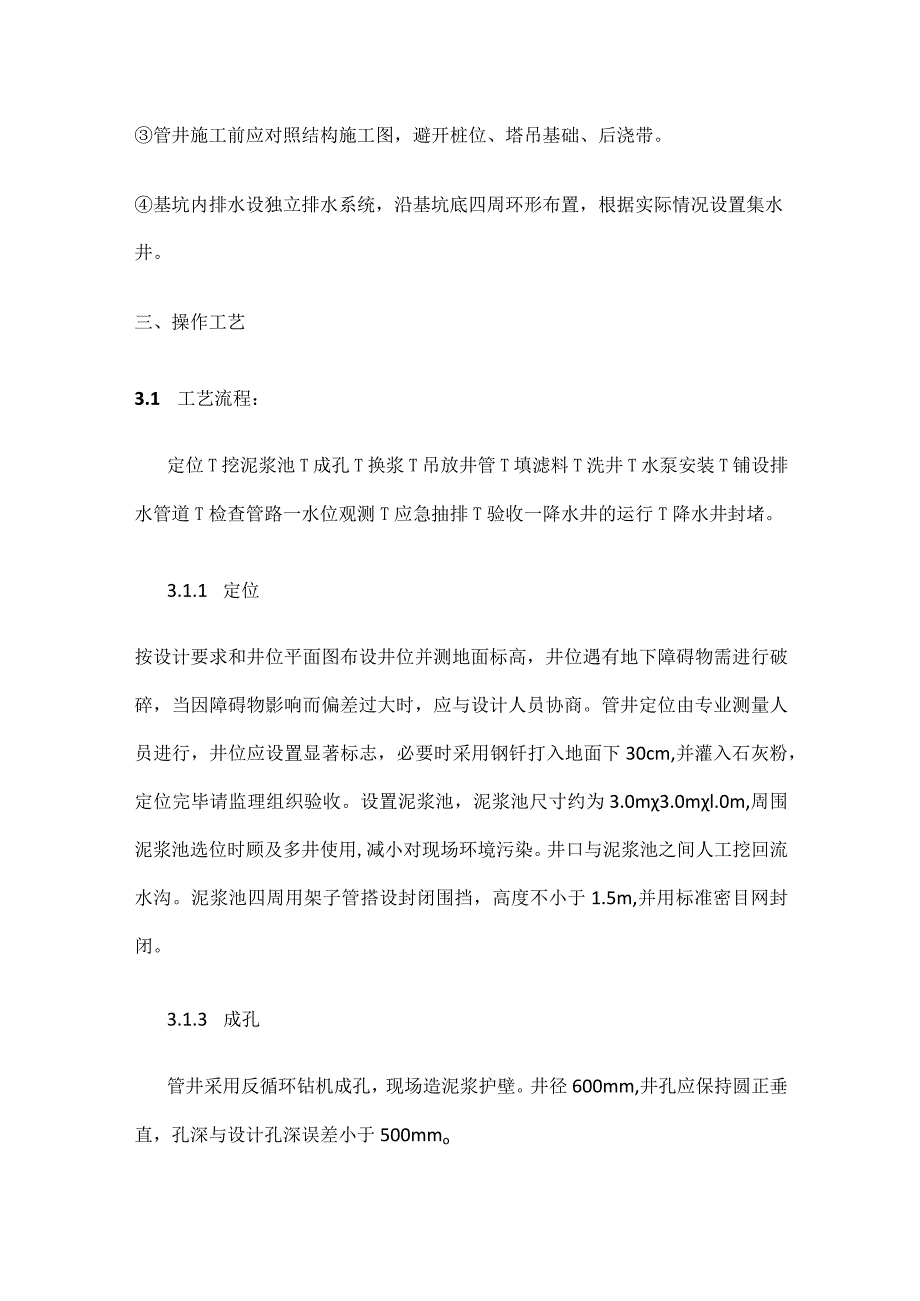

2、不大于3%o排水管排水管要求采用HDPE双壁波纹管作为排水主管路，排水管直径400mm,壁厚不小于6mm。其他配套材料包括60-80目滤网、密目网等。2.1.2 主要机具反循环钻机、潜水泵、污水泵、切割机、热熔机、挖掘机、小推车等。2.1.3 作业条件按设计要求和井位平面图测量布设井位并测地面标高。第一步土方开挖完成，无障碍物。管井施工前应对照结构施工图，避开桩位、塔吊基础、后浇带。基坑内排水设独立排水系统，沿基坑底四周环形布置，根据实际情况设置集水井。三、操作工艺3.1 工艺流程：定位T挖泥浆池T成孔T换浆T吊放井管T填滤料T洗井T水泵安装T铺设排水管道T检查管路一水位观测T应急抽排T验收一
3、降水井的运行T降水井封堵。3.1.1 定位按设计要求和井位平面图布设井位并测地面标高，井位遇有地下障碍物需进行破碎，当因障碍物影响而偏差过大时，应与设计人员协商。管井定位由专业测量人员进行，井位应设置显著标志，必要时采用钢钎打入地面下30cm,并灌入石灰粉，定位完毕请监理组织验收。设置泥浆池，泥浆池尺寸约为3.0m3.0ml.0m,周围泥浆池选位时顾及多井使用,减小对现场环境污染。井口与泥浆池之间人工挖回流水沟。泥浆池四周用架子管搭设封闭围挡，高度不小于1.5m,并用标准密目网封闭。3.1.3 成孔管井采用反循环钻机成孔，现场造泥浆护壁。井径600mm,井孔应保持圆正垂直，孔深与设计孔深误差小

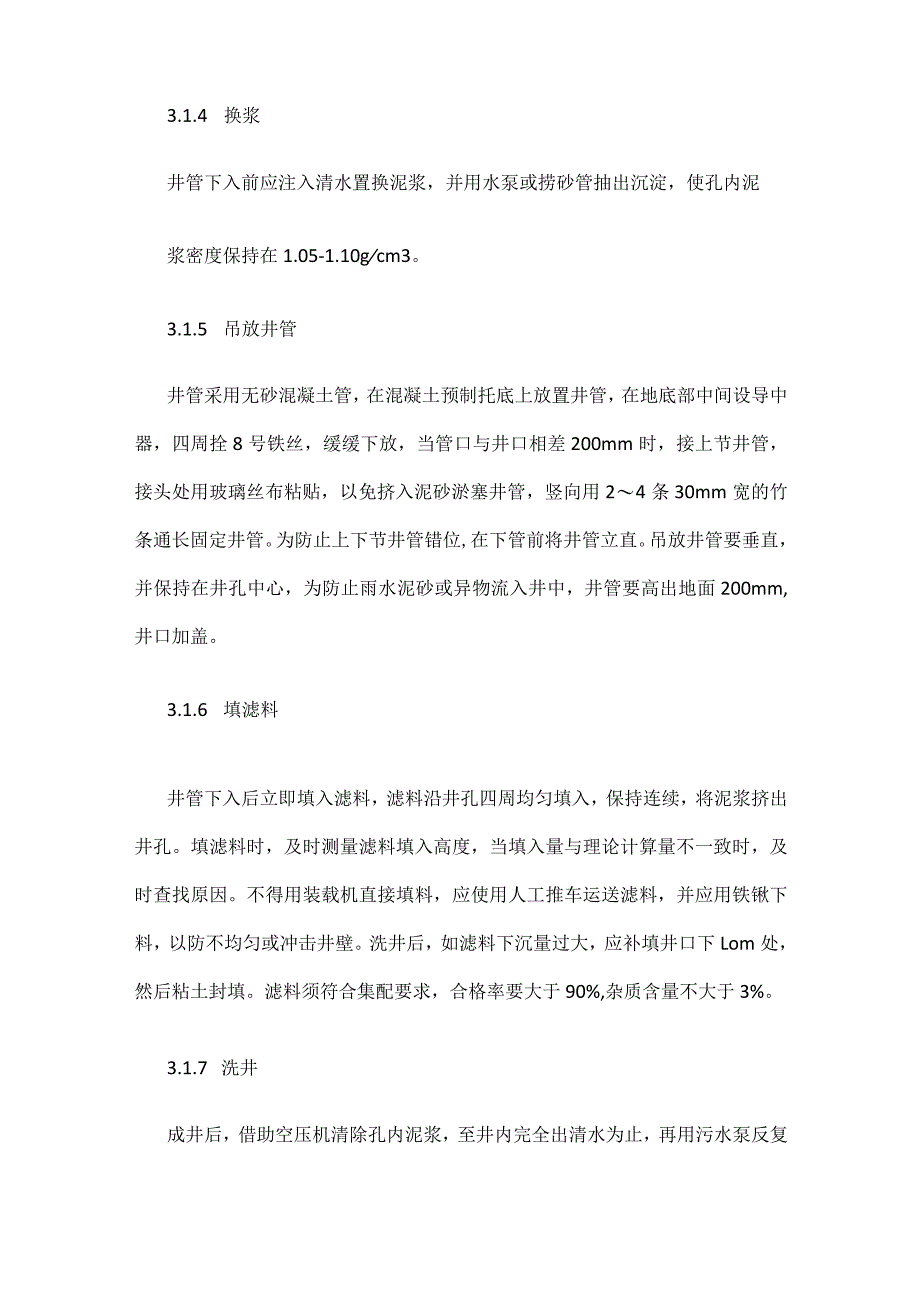

4、于500mmo3.1.4 换浆井管下入前应注入清水置换泥浆，并用水泵或捞砂管抽出沉淀，使孔内泥浆密度保持在1.05-1.10gcm3。3.1.5 吊放井管井管采用无砂混凝土管，在混凝土预制托底上放置井管，在地底部中间设导中器，四周拴8号铁丝，缓缓下放，当管口与井口相差200mm时，接上节井管，接头处用玻璃丝布粘贴，以免挤入泥砂淤塞井管，竖向用24条30mm宽的竹条通长固定井管。为防止上下节井管错位,在下管前将井管立直。吊放井管要垂直，并保持在井孔中心，为防止雨水泥砂或异物流入井中，井管要高出地面200mm,井口加盖。3.1.6 填滤料井管下入后立即填入滤料，滤料沿井孔四周均匀填入，保持连续，将
5、泥浆挤出井孔。填滤料时，及时测量滤料填入高度，当填入量与理论计算量不一致时，及时查找原因。不得用装载机直接填料，应使用人工推车运送滤料，并应用铁锹下料，以防不均匀或冲击井壁。洗井后，如滤料下沉量过大，应补填井口下Lom处，然后粘土封填。滤料须符合集配要求，合格率要大于90%,杂质含量不大于3%。3.1.7 洗井成井后，借助空压机清除孔内泥浆，至井内完全出清水为止，再用污水泵反复进行恢复性抽洗，抽洗次数不得少于3次。洗井应在成井后及时进行，以免时间过长，护壁泥浆封死井壁，影响渗水效果。洗井应直至过滤器及滤料畅通，降水期间（正常降水），含砂量不大于1/10000o洗井后可进行试验性抽水，确定单井出
6、水量及水位降深能否满足设计要求。3.1.8 水泵安装安装并接通电源，每井铺设电缆和电闸箱，做到单井单控电源，并安装水泵和漏电保护系统。3.1.9 铺设排水管网排水管网采用HDPE双壁波纹管作为排水主管路，排水管直径400mm,坡度0.2%,排水主管均为地埋，中粗砂填充两侧。排水管线布置在基坑外1.7m位置，井口设置保护砌衬并加盖。排水方向由场内中间分别向西、北方向排水，环基坑设置，交汇至场内东北角、西南角及西北角，设置场外沉淀池利用污水泵排入市政污水管。沉砂池规格为1.5*1.5*1.5,设置间距为40m,由于场地内空间小，局限性大，沉砂池位置根据现场实际情况调整，尽量不影响现场施工。3.1.
7、10 检查管路检查集水干管与井点管连接的胶管的各个接头，在试抽水时是否有漏气现象，发现这种情况应重新连接或用油腻子堵塞，重新拧紧法兰盘螺栓和胶管的铅丝，直至不漏气在漏气现象。在水泵进水管上安装一个真空表，在水泵的出水管上，安装一个压力表。为了观测降水深度，是否达到施工组织设计所要求的降水深度，在基坑中心设置一个观测井点，以便于通过观测井点测量水位，并描绘出降水曲线。在试抽时，应检查整个管网的真空度，应达到55KPa以上，方可进行正式投入抽水。3.1.11 水位观测施工期间应连续降水，并在坑内外设置水位临时观测井，使水位低于开挖基底标高1m。抽水前应进行静止水位的观测，抽水初期每天早晚7点观测2
8、次，水位稳定后应每天观测1次，水位观测精度2cm,并绘制地下水水位降深曲线。3.1.12 应急抽排当地下水位观测达到预警值后，马上采用排水管网联网连续抽水，不应中途间断，水泵、井管维修应逐一进行。抽水开始后，应做抽水试验，检验单井出水量、出砂量及含水层渗透系数。待地下水稳定后停止抽排并继续地下水位观测。3.1.13 验收单井出水稳定。抽出水的含沙量小于0.5%。3.1.14 降水井的运行降水井开始工作后，应注意以下几个问题：派专人工地值班,巡回检查泵的运行情况,发现工作不正常,及时换泵;开始一个星期，每天测量一次水位，以后3天测量一次水位，并做好记录；降水运行期视建筑物进展情况定。3.1.15
9、 降水井封堵降水井封堵按上图所示施工，需注意以下几点:封堵时将降水井伸出基底的部分剔凿干净；降水井封堵套筒在垫层浇筑之前安防就位；最下一层翼缘位于垫层上表面以下，确保防水卷材铺贴顺利；针对不同位置采用不同高度的套筒，用法见上图说明。四、质量标准4.1 井管降水施工的井深、井距必须根据设计要求定位、施工。4.2 降水深度要达到设计要求，其水位线位于基坑底部下Im,边坡要求稳定，基坑干燥。4.3 降水井由基坑顶部开始降水并随基坑开挖截断至放坡平台。4.4 管井抽水采用深井潜水泵抽水。泵位于井管内，距井底碎石填料顶面约3000mm,（碎石填料高度150Omm）用钢丝绳固定于井面，通过胶皮管将水从井中
10、提至地面排掉，其中电气设备必须安装自控装置,根据水量大小，调整自控装珞线、使之抽水和停抽时间相配达到施工需要。4.5 降水过程中，应定期取样测试含砂量，抽出的水含沙量必须保证：粗砂含量V1/5万；中砂含量V1/2万；细沙含量V1/1万。4.6 不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。4.7 井管全面抽水到土方开挖一般不小于7d。4.8 降水井孔底沉渣厚度不得大于300mm,填充滤料选用粗砾砂，严禁采用黏土岩、泥灰岩等软质岩。4.9 井管应放在孔眼中间，滤料层厚应大于75mm,以提高透水性，并防止土粒渗入井管堵塞管眼。填料要均匀，速度要快，将泥浆挤出井孔。填料应用铁锹下料
11、，以防止不均匀或冲击井壁。填料中途不得中断，以防止孔壁塌土。4.10 填料填充高度，至少要超过滤管顶以上IoOO-1800mm,一般应填至原地下水位以上，以保证土层水流上下畅通。4.11 降水与排水施工质量检验标准如下表所示。降水与排水施工质量检验标准针对不同位置采用不同高度的套筒,用法见上图说明。四、质量标准4.1 井管降水施工的井深、井距必须根据设计要求定位、施工。4.2 降水深度要达到设计要求，其水位线位于基坑底部下Im,边坡要求稳定，基坑干燥。4.3 降水井由基坑顶部开始降水并随基坑开挖截断至放坡平台。4.4 管井抽水采用深井潜水泵抽水。泵位于井管内，距井底碎石填料顶面约3000mm,
12、（碎石填料高度150Omm）用钢丝绳固定于井面，通过胶皮管将水从井中提至地面排掉，其中电气设备必须安装自控装置,根据水量大小，调整自控装珞线、使之抽水和停抽时间相配达到施工需要。4.5 降水过程中，应定期取样测试含砂量，抽出的水含沙量必须保证：粗砂含量V1/5万；中砂含量V1/2万；细沙含量V1/1万。4.6 不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。4.7 井管全面抽水到土方开挖一般不小于7d。4.8 降水井孔底沉渣厚度不得大于300mm,填充滤料选用粗砾砂，严禁采用黏土岩、泥灰岩等软质岩。4.9 井管应放在孔眼中间，滤料层厚应大于75mm,以提高透水性，并防止土粒渗入
13、井管堵塞管眼。填料要均匀，速度要快，将泥浆挤出井孔。填料应用铁锹下料，以防止不均匀或冲击井壁。填料中途不得中断，以防止孔壁塌土。4.10 填料填充高度，至少要超过滤管顶以上IoOo-1800mm,一般应填至原地下水位以上，以保证土层水流上下畅通。4.11 降水与排水施工质量检验标准如下表所示。降水与排水施工质量检验标准五、安全、环保措施5.1 施工人员进入现场应戴安全帽、高空作业应挂安全带，操作人员应精神集中，遵循有关安全规程。5.2 各种设备应处于完好状态，机械设备的运转部位应有安全防护装置。5.3 安全生产管理必须以防护为重点，同时抓好现场用电、机械使用等各项安全工作，加强安全计划管理，做
14、到防患于未然。5.4 加强个人安全教育及物体打击预防措施、机械伤害预防措施、触电事故预防措施、坍塌事故预防措施等。5.5 物体打击应急预案、机械伤害应急预案、触电事故应急预案、坍塌事故应急预案等的实施，及物资的配备。5.6 加强安全巡视，检查人员落实到每天每人，熟悉救援路线。5.7 施工现场做好防火工作。5.8 各施工人员均有责任和义务做好地下管线的探明及保护工作，对于施工过程中遇到的管线（道）及其他不明障碍物，须立即向现场管理人员汇报，严禁私自拆除或切割。六、成品保护6.1 为防止滤网损坏，在井管放入前，应认真检查，以保证滤网完好。6.2 管井成孔后，应立即下井点管并填入粗砂滤料，以防塌孔。
15、井点使用应保持连续抽水，并设备用电源，以避免泥渣沉淀淤管。6.3 排水沟和集水井在日常使用期间，配专人进行打扫维护，防止因建筑垃圾及土颗粒物沉淀堵塞造成排水不畅，影响施工。6.4 降水井施工与土方开挖穿插进行，降水井先行施工，当土方开挖至降水井附近时，用小挖机进行开挖，并做好降水井成品保护工作。土方开挖过程中，避开坑内降水管，由人工移动基坑内降水管。七、其他注意的问题7.1 选用合格的水泵，安全性可靠，扬程和功率等性能满足要求；7.2 水泵抽出的水应按施工方案设计的排水管排出，以防止渗下回流,影响降水效果。7.3 注意保护井口，防止杂物掉入井内，经常检查排水管，防止渗漏，冬季降水，须采取防冻措施。7.4 抽水设备应进行定期保养，降水期间不得随意停抽；当发生停电时,应及时更新电源，保持正常降水；7.5 发现基坑出水，涌砂，应立即查明原因，组织处理；7.6 降水过程中，特别是基坑开挖时，应随时观察基坑边坡的稳定性,防止边坡产生流砂、流土，潜蚀，塌方等现象；7.7 降水施工过程中改变降水设计方案，应具有设计人员与施工人员的洽商处理意见，必要时尚应具有审批手续；7.8 基坑侧壁少量渗水时，可浅插小孔径滤水管排水；7.9 基坑侧壁渗水较大时，可采用导水管、插铁板、码草袋、砖砌沟等方法导水至
