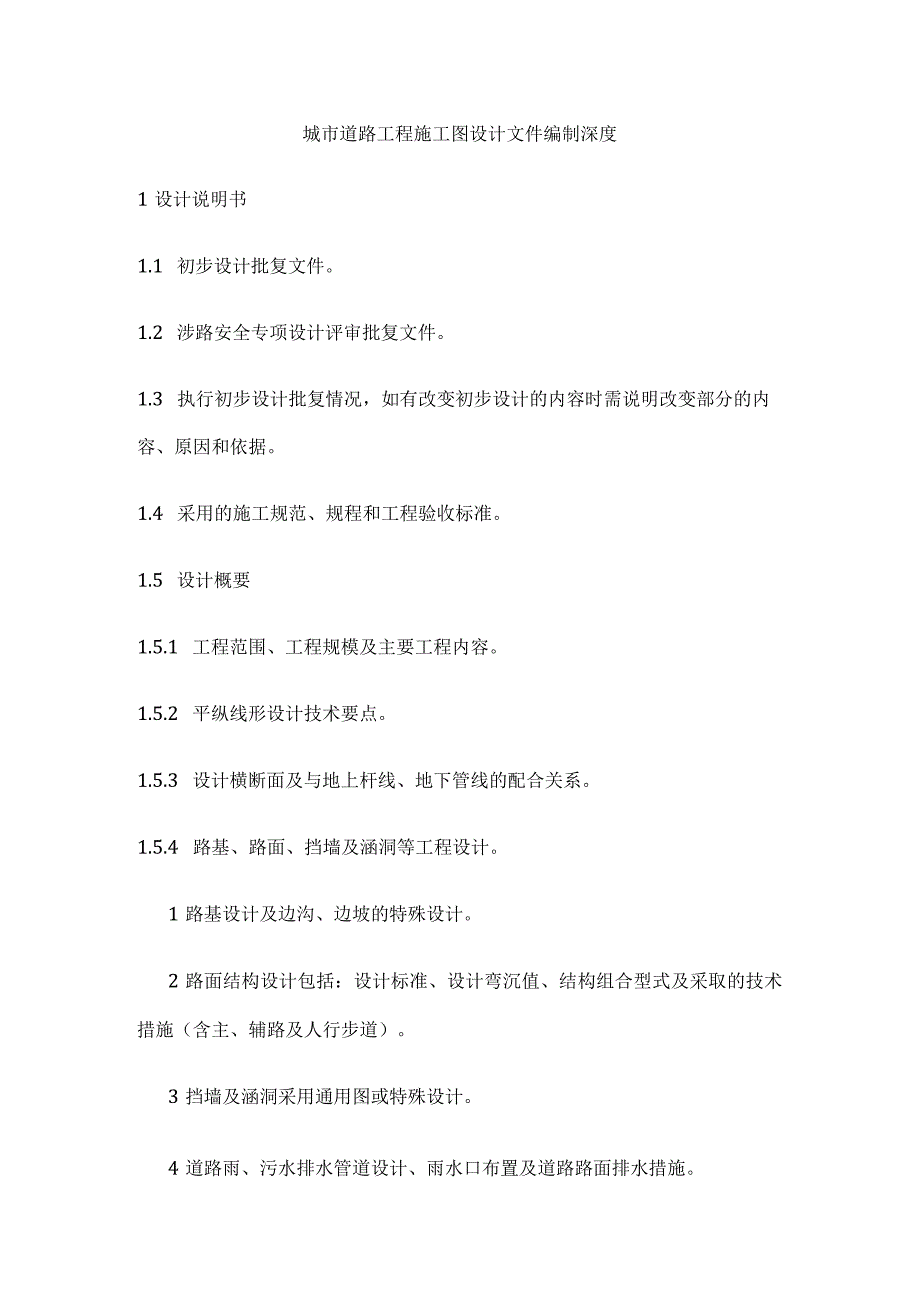

1、城市道路工程施工图设计文件编制深度1设计说明书1.1 初步设计批复文件。1.2 涉路安全专项设计评审批复文件。1.3 执行初步设计批复情况，如有改变初步设计的内容时需说明改变部分的内容、原因和依据。1.4 采用的施工规范、规程和工程验收标准。1.5 设计概要1.5.1 工程范围、工程规模及主要工程内容。1.5.2 平纵线形设计技术要点。1.5.3 设计横断面及与地上杆线、地下管线的配合关系。1.5.4 路基、路面、挡墙及涵洞等工程设计。1路基设计及边沟、边坡的特殊设计。2路面结构设计包括：设计标准、设计弯沉值、结构组合型式及采取的技术措施（含主、辅路及人行步道）。3挡墙及涵洞采用通用图或特殊设

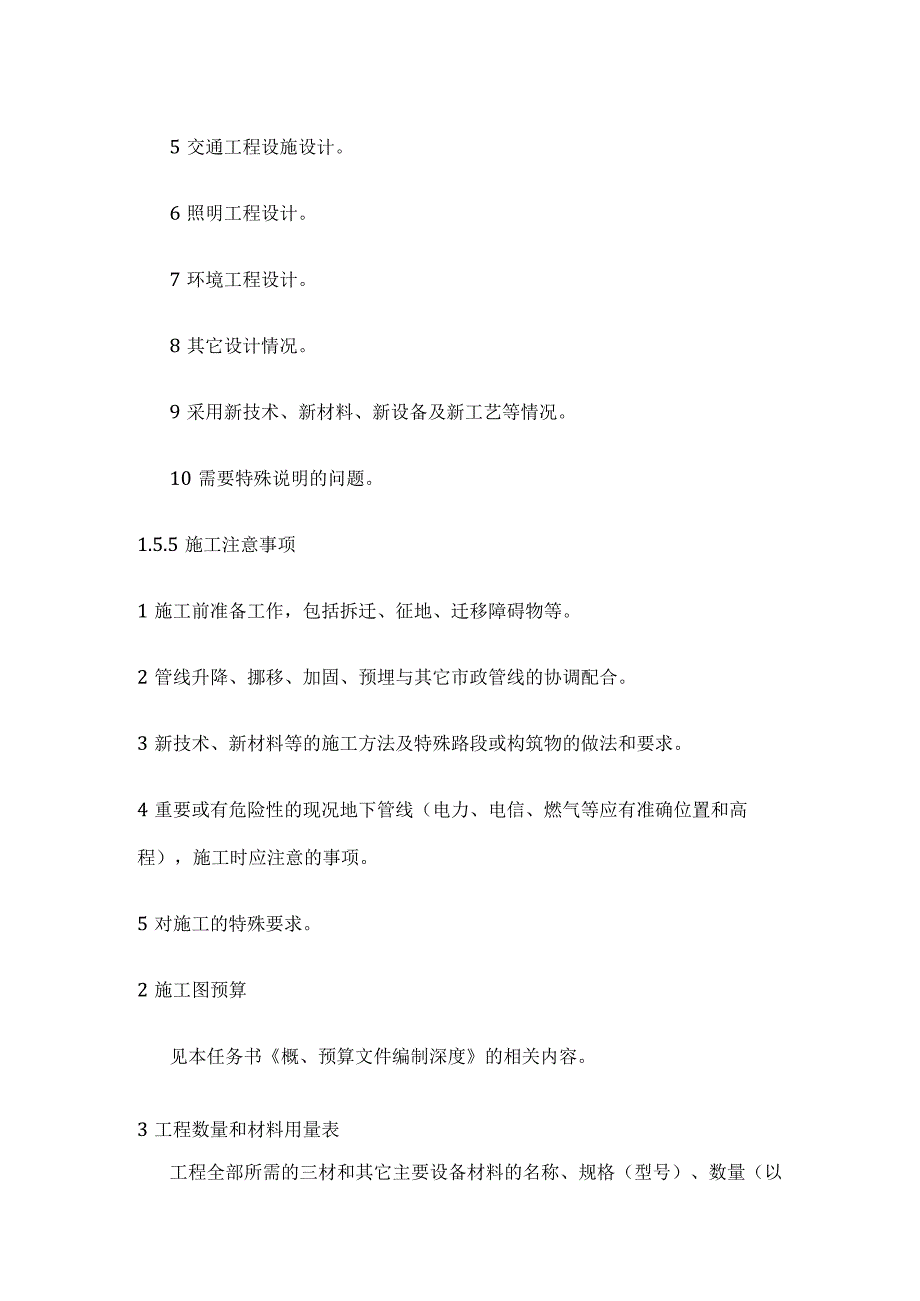

2、计。4道路雨、污水排水管道设计、雨水口布置及道路路面排水措施。5交通工程设施设计。6照明工程设计。7环境工程设计。8其它设计情况。9采用新技术、新材料、新设备及新工艺等情况。10需要特殊说明的问题。1.5.5施工注意事项1施工前准备工作，包括拆迁、征地、迁移障碍物等。2管线升降、挪移、加固、预埋与其它市政管线的协调配合。3新技术、新材料等的施工方法及特殊路段或构筑物的做法和要求。4重要或有危险性的现况地下管线（电力、电信、燃气等应有准确位置和高程），施工时应注意的事项。5对施工的特殊要求。2施工图预算见本任务书概、预算文件编制深度的相关内容。3工程数量和材料用量表工程全部所需的三材和其它主要设

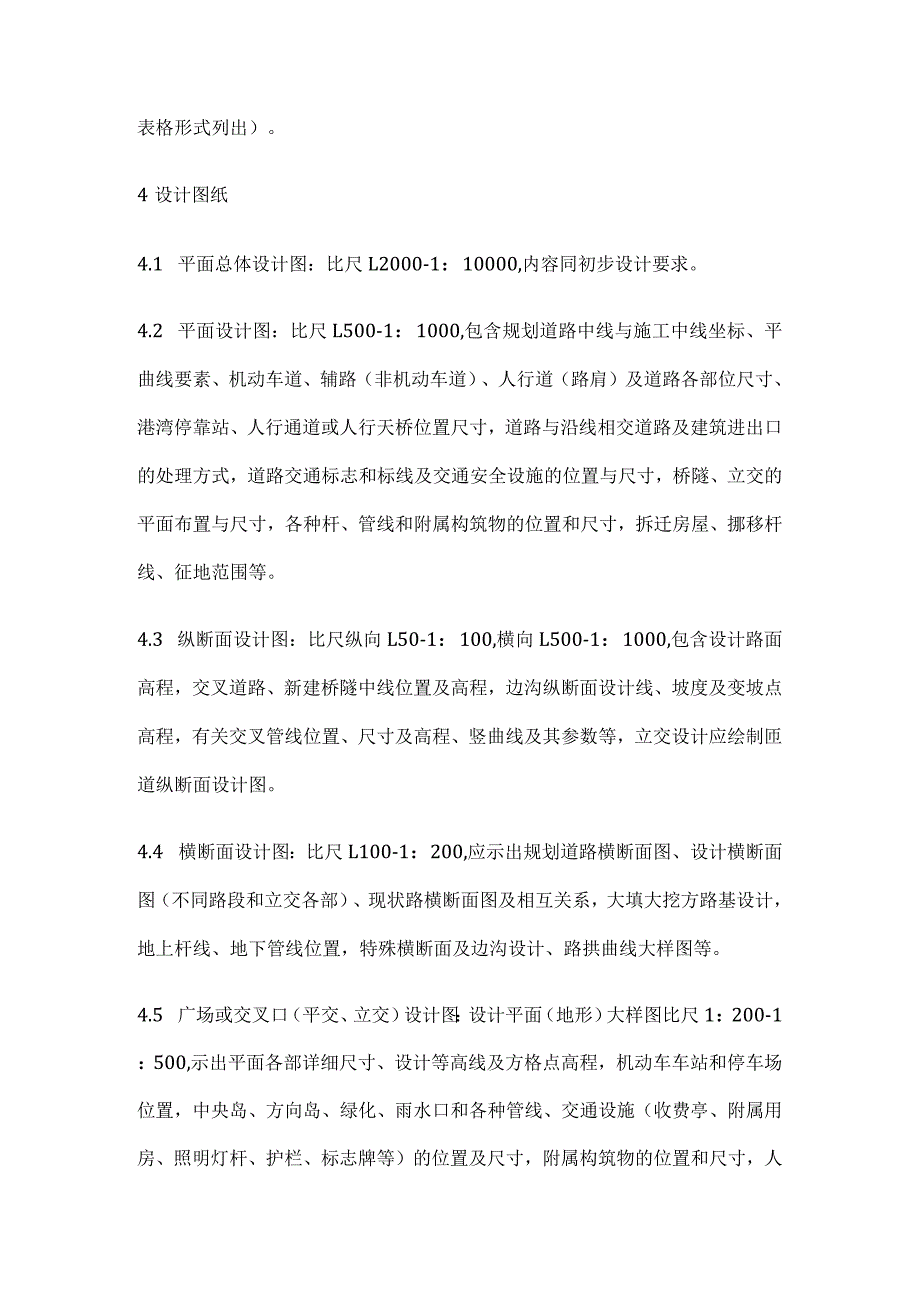

3、备材料的名称、规格（型号）、数量（以表格形式列出）。4设计图纸4.1 平面总体设计图：比尺L2000-1：10000,内容同初步设计要求。4.2 平面设计图：比尺L500-1：1000,包含规划道路中线与施工中线坐标、平曲线要素、机动车道、辅路（非机动车道）、人行道（路肩）及道路各部位尺寸、港湾停靠站、人行通道或人行天桥位置尺寸，道路与沿线相交道路及建筑进出口的处理方式，道路交通标志和标线及交通安全设施的位置与尺寸，桥隧、立交的平面布置与尺寸，各种杆、管线和附属构筑物的位置和尺寸，拆迁房屋、挪移杆线、征地范围等。4.3 纵断面设计图：比尺纵向L50-1：100,横向L500-1：1000,包含
4、设计路面高程，交叉道路、新建桥隧中线位置及高程，边沟纵断面设计线、坡度及变坡点高程，有关交叉管线位置、尺寸及高程、竖曲线及其参数等，立交设计应绘制匝道纵断面设计图。4.4 横断面设计图：比尺L100-1：200,应示出规划道路横断面图、设计横断面图（不同路段和立交各部）、现状路横断面图及相互关系，大填大挖方路基设计，地上杆线、地下管线位置，特殊横断面及边沟设计、路拱曲线大样图等。4.5 广场或交叉口（平交、立交）设计图：设计平面（地形）大样图比尺1：200-1：500,示出平面各部详细尺寸、设计等高线及方格点高程，机动车车站和停车场位置，中央岛、方向岛、绿化、雨水口和各种管线、交通设施（收费亭
5、、附属用房、照明灯杆、护栏、标志牌等）的位置及尺寸，附属构筑物的位置和尺寸，人行道铺装范围和路面结构（示出新建、加固、刨除的范围），拆迁、征地范围，立交相应的服务设施等。4.6 路面结构设计图，柔性路面结构组合大样，刚性路面结构组合大样、构造大样及分块大样，刚柔路面及新老路面搭接接缝处理大样，特殊路段路面结构大样等。4.7 需进行特殊处理、加固的路基设计图。4.8 排水设计图4.8.1 一般采用比尺横向L500-1：2000,纵向L100-1：200,包括纵断面图与平面图两部分，其它内容同初步设计，末页附主要工程量表。4.8.2 雨水口布置及雨水管设计样图（中小桥、排水泵站另行设计）。4.83 各种小型附属构筑物详图：包括雨水井、污水井、雨水口、出水口、管道基础及接口图等。4.84 土墙、涵洞及附属构筑物平、立、剖面结构详图。4.85 交通标志、标线设计图。4.86 其他有关通用说明及标准图、通用图等（套用标准或通用图集的部分，由设计方提供图源）。
