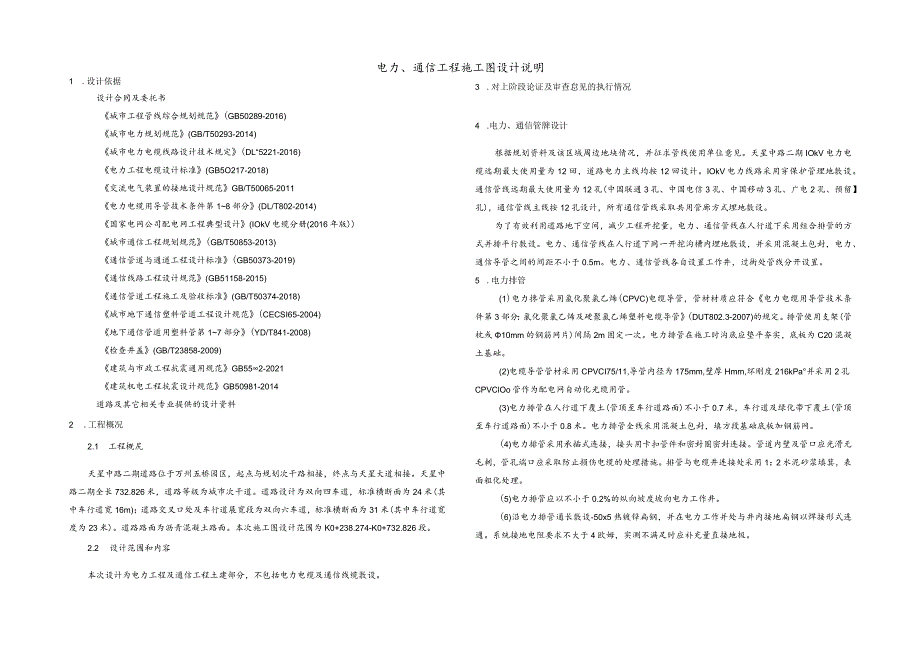

1、电力、通信工程施工图设计说明1 .设计依据设计合同及委托书城市工程管线综合规划规范(GB50289-2016)城市电力规划规范(GB/T50293-2014)城市电力电缆线路设计技术规定(DL“5221-2016)电力工程电缆设计标准(GB5O217-2018)交流电气装置的接地设计规范GB/T50065-2011电力电缆用导管技术条件第18部分(DL/T802-2014)国家电网公司配电网工程典型设计(IOkV电缆分册(2016年版)城市通信工程规划规范(GB/T50853-2013)通信管道与通遒工程设计标准(GB50373-2019)通信线路工程设计规范(GB51158-2015)通信管
2、道工程施工及验收标准(GB/T50374-2018)城市地下通信塑料管道工程设计规范(CECSI65-2004)地下通信管道用塑料管第17部分(YD/T841-2008)检查井盖(GB/T23858-2009)建筑与市政工程抗震通用规范GB552-2021建筑机电工程抗震设计规范GB50981-2014道路及其它相关专业提供的设计资料2 .工程概况2.1 工程概尻天星中路二期道路位于万州五桥园区，起点与规划次干路相接，终点与天星大道相接。天星中路二期全长732.826米，道路等级为城市次干道。道路设计为双向四车道，标准横断面为24米(其中车行道宽16m)；道路交叉口处及车行道展宽段为双向六车道
3、，标准横断面为31米(其中车行道宽度为23米)。道路路面为沥青混凝土路面。本次施工图设计范围为K0+238.274-K0+732.826段。2.2 设计范围和内容本次设计为电力工程及通信工程土建部分，不包括电力电缆及通信线缆敷设。3 .对上阶段论证及审查怠见的执行情况4 .电力、通信管牌设计根据规划资料及该区域周边地块情况，并征求管线使用单位意见。天星中路二期IOkV电力电缆远期最大使用量为12回，道路电力主线均按12回设计。IOkV电力线路采用穿保护管埋地敷设。通信管线远期最大使用量为12孔(中国联通3孔、中国电信3孔、中国移动3孔、广电2孔、预留】孔)，通信管线主线按12孔设计，所有通信管
4、线采取共用管廊方式埋地敷设。为了有效利用道路地下空间，减少工程开挖量，电力、通信管线在人行道下采用组合排管的方式并排平行敷设。电力、通信管线在人行道下同一开挖沟槽内埋地敷设，并采用混凝土包封，电力、通信导管之间的间距不小于0.5m。电力、通信管线各自设置工作井，过街处管线分开设置。5 .电力排管(1)电力搀管采用氯化聚氯乙烯(CPVC)电缆导管，管材材质应符合电力电缆用导管技术条件第3部分：氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管(DUT802.3-2007)的规定。排管使用支架(管枕或10mm的钢筋网片)间隔2m固定一次。电力排管在施工时沟底应垫平夯实，底板为C20混凝土基础。(2)电缆导管管材
5、采用CPVCI75/11,导管内径为175mm,壁厚Hmm,环刚度216kPa并采用2孔CPVClOo管作为配电网自动化光缆用管。(3)电力排管在人行道下覆土(管顶至车行道路面)不小于0.7米，车行道及绿化带下覆土(管顶至车行道路面)不小于0.8米。电力排管全线采用混凝土包封，填方段基础底板加钢筋网。(4)电力排管采用承插式连接，接头用卡扣管件和密封圈密封连接。管道内壁及管口应光滑无毛刺，管孔端口应采取防止损伤电缆的处理措施。排管与电缆井连接处采用1：2水泥砂浆填箕，表面粗化处理。(5)电力排管应以不小于0.2%的纵向坡度坡向电力工作井。(6)沿电力排管通长敷设-50x5热镀锌扁钢，并在电力工

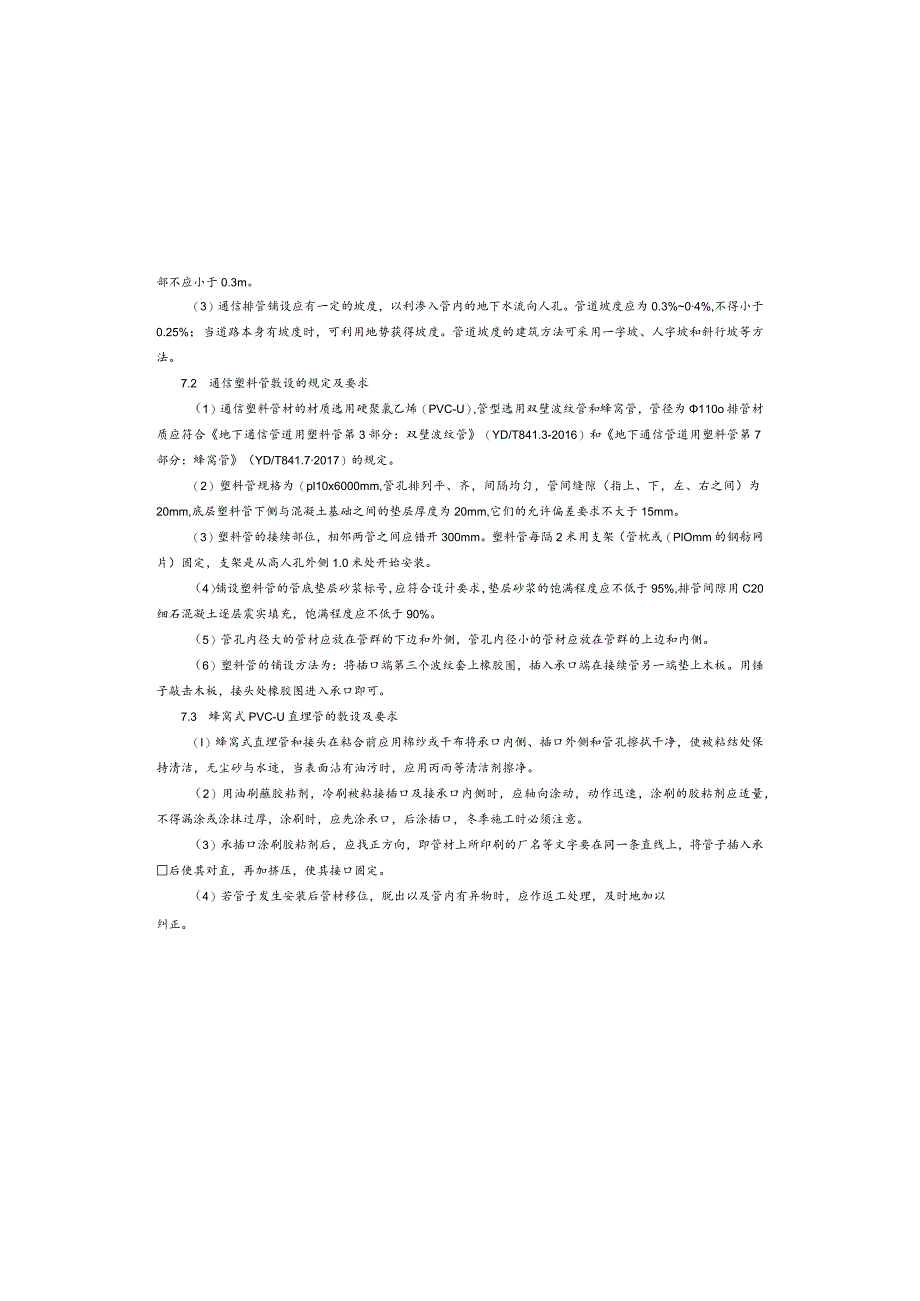

6、作并处与井内接地扁钢以焊接形式连通。系统接地电阻要求不大于4欧姆，实测不满足时应补充量直接地极。部不应小于0.3m。（3）通信排管铺设应有一定的坡度，以利渗入管内的地下水流向人孔。管道坡度应为0.3%04%,不得小于0.25%；当道路本身有坡度时，可利用地势获得坡度。管道坡度的建筑方法可采用一字坡、人字坡和斜行坡等方法。7.2 通信塑料管敷设的规定及要求（1）通信塑料管材的材质选用硬聚氯乙烯（PVC-U）,管型选用双壁波纹管和蜂窝管，管径为110o排管材质应符合地下通信管道用塑料管第3部分：双壁波纹管（YD/T841.3-2016）和地下通信管道用塑料管第7部分：蜂窝管（YD/T841.720
7、17）的规定。（2）塑料管规格为（pl10x6000mm,管孔排列平、齐，间隔均匀，管间缝隙（指上、下，左、右之间）为20mm,底层塑料管下侧与混凝土基础之间的垫层厚度为20mm,它们的允许偏差要求不大于15mm。（3）塑料管的接续部位，相邻两管之间应错开300mm。塑料管每隔2米用支架（管枕或（PlOmm的钢舫网片）固定，支架是从高人孔外侧1.0米处开始安装。（4）铺设塑料管的管底垫层砂浆标号，应符合设计要求，垫层砂浆的饱满程度应不低于95%,排管间隙用C20细石混凝土逐层震实填充，饱满程度应不低于90%。（5）管孔内径大的管材应放在管群的下边和外侧，管孔内径小的管材应放在管群的上边和内侧。
8、（6）塑料管的铺设方法为：将插口端第三个波纹套上橡胶圈，插入承口端在接续管另一端垫上木板。用锤子敲击木板，接头处橡胶图进入承口即可。7.3 蜂窝式PVC-U直埋管的敷设及要求（I）蜂窝式直埋管和接头在粘合前应用棉纱或干布将承口内侧、插口外侧和管孔擦拭干净，使被粘结处保持清洁，无尘砂与水迹，当表面沾有油污时，应用丙雨等清洁剂擦净。（2）用油刷蘸胶粘剂，冷刷被粘接插口及接承口内侧时，应轴向涂动，动作迅速，涂刷的胶粘剂应适量，不得漏涂或涂抹过厚，涂刷时，应先涂承口，后涂插口，冬季施工时必须注意。（3）承插口涂刷胶粘剂后，应找正方向，即管材上所印刷的厂名等文字要在同一条直线上，将管子插入承后使其对直，

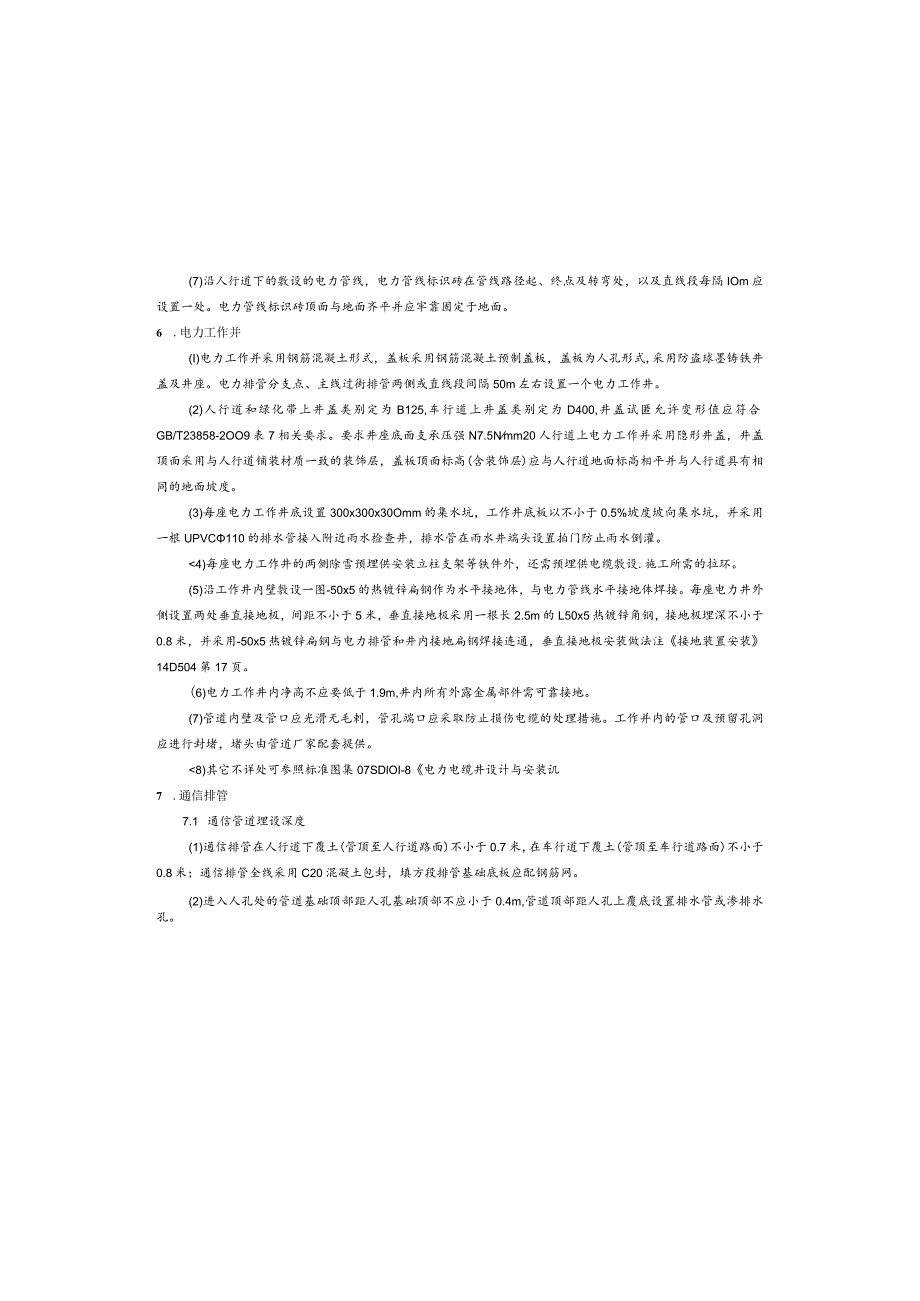

9、再加挤压，使其接口固定。（4）若管子发生安装后管材移位，脱出以及管内有异物时，应作返工处理，及时地加以纠正。(7)沿人行道下的敷设的电力管线，电力管线标识砖在管线路径起、终点及转弯处，以及直线段每隔IOm应设置一处。电力管线标识砖顶面与地面齐平并应牢靠固定于地面。6 .电力工作并(I)电力工作并采用钢筋混凝土形式，盖板采用钢筋混凝土预制盖板，盖板为人孔形式,采用防盗球墨铸铁井盖及井座。电力排管分支点、主线过街排管两侧或直线段间隔50m左右设置一个电力工作井。(2)人行道和绿化带上井盖类别定为B125,车行道上井盖类别定为D400,井盖试匿允许变形值应符合GB/T23858-2OO9表7相关要求
10、。要求井座底面支承压强N7.5Nmm20人行道上电力工作并采用隐形井盖，井盖顶面采用与人行道铺装材质一致的装饰层，盖板顶面标高(含装饰层)应与人行道地面标高相平并与人行道具有相同的地面坡度。(3)每座电力工作井底设置300x300x30Omm的集水坑，工作井底板以不小于0.5%坡度坡向集水坑，并采用一根UPVC110的排水管接入附近雨水检查井，排水管在雨水井端头设置拍门防止雨水倒灌。4)每座电力工作井的两侧除雪预埋供安装立柱支架等铁件外，还需预埋供电缆敷设.施工所需的拉环。(5)沿工作井内壁敷设一图-50x5的热镀锌扁钢作为水平接地体，与电力管线水平接地体焊接。每座电力井外侧设置两处垂直接地极
11、，间距不小于5米，垂直接地极采用一根长2.5m的L50x5热镀锌角钢，接地极埋深不小于0.8米，并采用-50x5热镀锌扁钢与电力排管和井内接地扁钢焊接连通，垂直接地极安装做法注接地装置安装14D504第17页。(6)电力工作井内净高不应要低于1.9m,井内所有外露金属部件需可靠接地。(7)管道内壁及管口应光滑无毛剌，管孔端口应采取防止损伤电缆的处理措施。工作并内的管口及预留孔洞应进行封堵，堵头由管道厂家配套提供。8)其它不详处可参照标准图集07SDlOI-8电力电缆井设计与安装讥7 .通信排管7.1 通信管道埋设深度(1)通信排管在人行道下覆土(管顶至人行道路面)不小于0.7米，在车行道下覆土
12、(管顶至车行道路面)不小于0.8米；通信排管全线采用C20混凝土包封，填方段排管基础底板应配钢筋网。(2)进入人孔处的管遒基础顶部距人孔基础顶部不应小于0.4m,管道顶部距人孔上覆底设置排水管或渗排水孔。1 8）当通信人（手）孔井盖板与盲道冲突时，盲道需要绕行，且要保证盲道的连续性。（9）钢筋混凝土保护层厚度为30mm,钢筋等级为HRB400级，预制上覆安装就位前后，应用MlO水泥砂浆座浆和封堵。回填土应在上覆铺放完成后沿四周对称回填，高差不超过30cm,分层夯实，压实系数不低于95%。通信管道及人（手）孔的地基承载力不小于0.2MPa（Io）其它不详之处请参看标准图集05X101-2地下通信
13、线缆敷设和YD5178-2009通信管道人孔和手孔图集凯9 .电气抗震设计1、本工程位于抗震设防烈度为6度区，根据规范抗震设防烈度6度及以上地区的各类新建、扩建、改建建筑与市政工程必须进行抗震设防。建筑的非结构构件及附属机电设备，其自身及与结构主体的连接，应进行抗震设防。2、内径不小于60mm的电气配管及重力不小于150Nm的电缆梯架、电缆槽盒、母线槽均应进行抗震设防。3、变压器的安装设计应符合下列规定：1）安装就位后应焊接牢固，内部线图应牢固固定在变压器外壳内的支承结构上：2）变压器的支承面宜适当加宽，并设置防止其移动和倾倒的限位器；3）应对接入和接出的柔性导体留有位移的空间；4）油浸变压器
14、上油枕、潜油泵、冷却器及其连接管道等附件以及集中布置的冷却器与本体间连接管道，应采用柔性连接。4、配电箱（柜）、通信设备的安装螺栓或焊接强度应满足抗震要求。靠墙安装的配电柜、通信设备机柜底部安装应牢固。当底部安装螺栓或焊接强度不够时，应将顶部与墙量进行连接。当配电柜、通信设备柜等非靠墙落地安装时，根部应采用金属膨胀螺栓或焊接的固定方式。当8度或9度时，可将几个柜在重心位置以上连成整体。壁式安装的配电箱与墙壁之间应采用金属膨胀螺栓连接。配电箱（柜）、通信设备机柜内的元器件应考虑与支承结构间的相互作用，元器件之间采用软连接，接线处应做防震处理。配电箱（柜）面上的仪表应与柜体组装牢固。5、当采用硬母
15、线敷设且直线段长度大于80m时，应每50m设置伸缩节；在电缆拚架、电缆槽盒内敷设的缆线在引进、引出和转弯处，应在长度上留有余量；接地线应采取防止地震时被切断的措施。（5）下管可由人工进行，由地面人员将管材传递给槽底施工人员，严禁将管材由槽边翻滚入内，也严禁用绳索串心吊施管材，以防管材受到损伤。（6）在埋管时，严禁泥土等异物混入管内。（7）铺设两层以上管道时为防止断裂，上下接头必须错位，间距不小于1.5米，多层依次错位，同时平铺四管和铺两层三管以上时管群要用支架固定，操作从人孔一米外开始设置第一个，然后每隔2米设置一处，确保管群不错位，防止垮塌，各接头点80-100厘米长用C20混凝土包封，加强其接头点巩固，防止浸水或树根渗入。（8）管材长短的调整，可用切割的方法进行，在切割前应先量好尺寸，并画上锯断环线，切割处切口要垂直于管材轴线，且应光滑平整。（9）管材与人（手）孔的连接若采用短管，不应小于1.5米，进出人（手）孔2米范围内的排管用C20混凝土包封，且排管基础用钢筋网加固，管子出人（手）孔按水泥管出口处理，改设喇叭口，不作留长。8.通信人孔及手孔（1）在通信管道分支点、拐弯处或者道路交叉口处设置人（手）孔井，主线每隔70m左右设置一座人孔，过街处设置三通（四通）型人孔。（2）通信人孔采用钢筋混凝土浇筑，手孔采用素混
