《奥氏体不锈钢的焊接工艺及焊接材料.docx》由会员分享，可在线阅读，更多相关《奥氏体不锈钢的焊接工艺及焊接材料.docx（10页珍藏版）》请在第壹文秘上搜索。

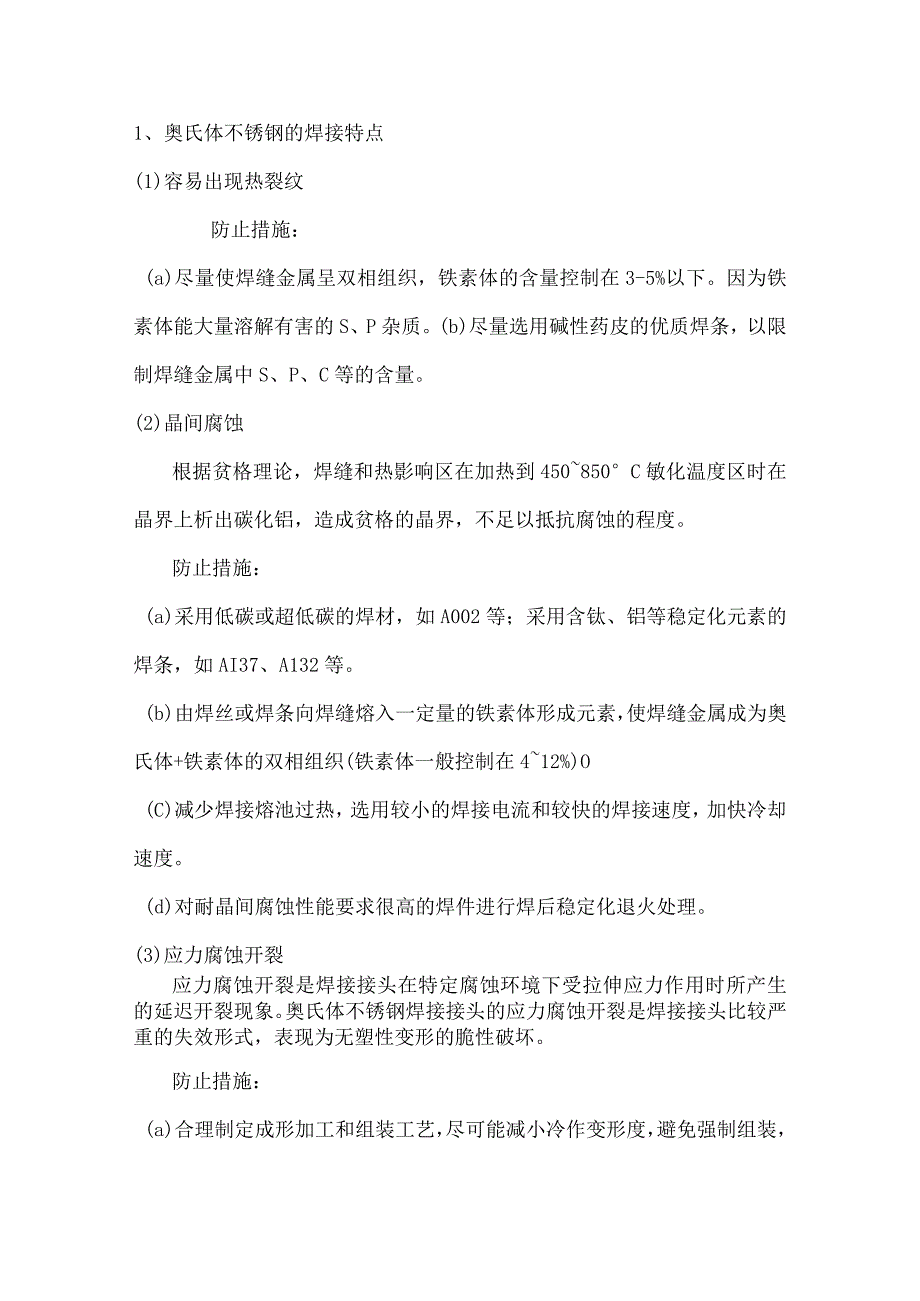

1、1、奥氏体不锈钢的焊接特点(1)容易出现热裂纹防止措施：(a)尽量使焊缝金属呈双相组织，铁素体的含量控制在3-5%以下。因为铁素体能大量溶解有害的S、P杂质。(b)尽量选用碱性药皮的优质焊条，以限制焊缝金属中S、P、C等的含量。(2)晶间腐蚀根据贫格理论，焊缝和热影响区在加热到450850C敏化温度区时在晶界上析出碳化铝，造成贫格的晶界，不足以抵抗腐蚀的程度。防止措施：(a)采用低碳或超低碳的焊材，如A002等；采用含钛、铝等稳定化元素的焊条，如AI37、A132等。(b)由焊丝或焊条向焊缝熔入一定量的铁素体形成元素，使焊缝金属成为奥氏体+铁素体的双相组织(铁素体一般控制在412%)O(C)减

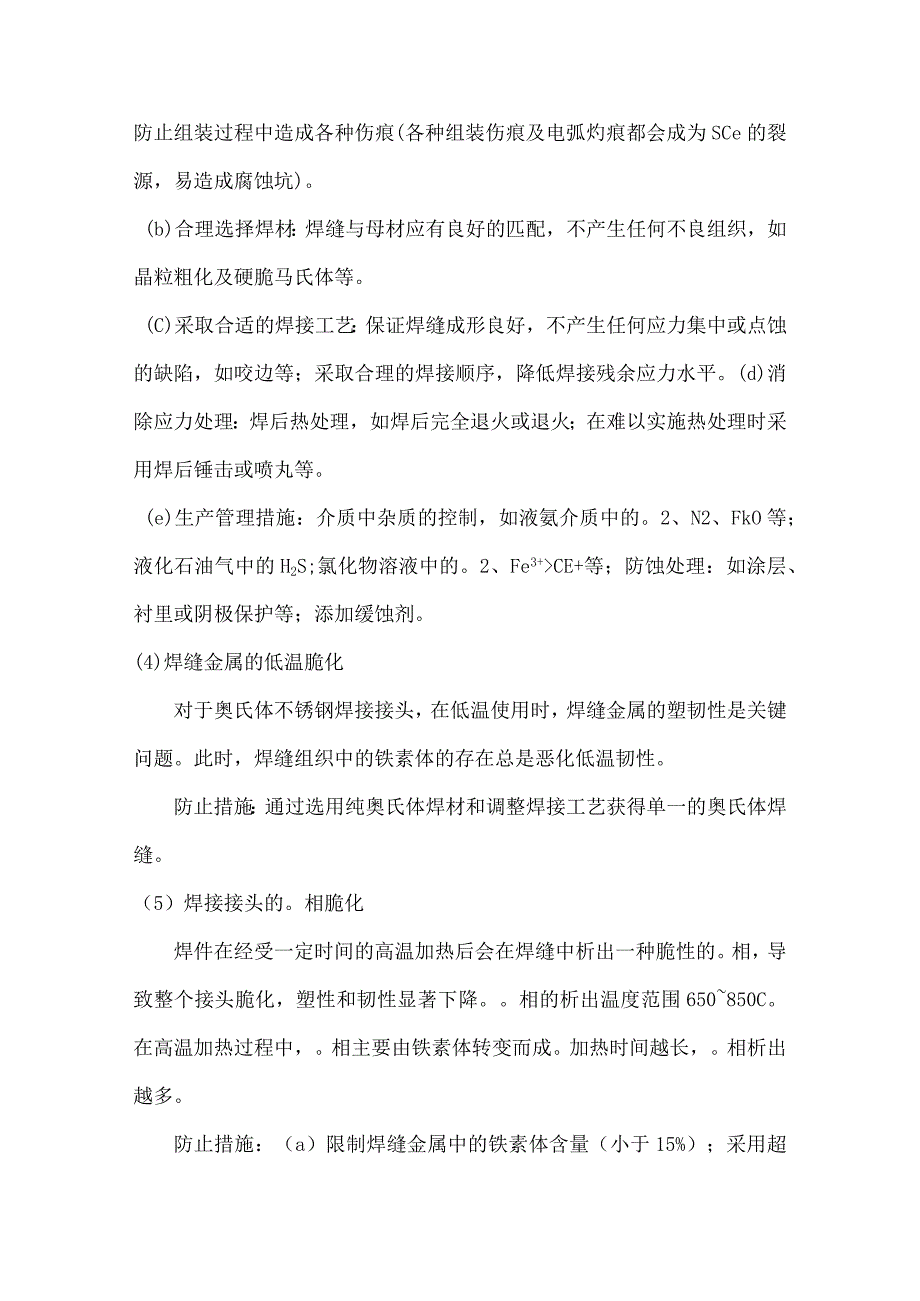

2、少焊接熔池过热，选用较小的焊接电流和较快的焊接速度，加快冷却速度。(d)对耐晶间腐蚀性能要求很高的焊件进行焊后稳定化退火处理。(3)应力腐蚀开裂应力腐蚀开裂是焊接接头在特定腐蚀环境下受拉伸应力作用时所产生的延迟开裂现象。奥氏体不锈钢焊接接头的应力腐蚀开裂是焊接接头比较严重的失效形式，表现为无塑性变形的脆性破坏。防止措施：(a)合理制定成形加工和组装工艺，尽可能减小冷作变形度，避免强制组装，防止组装过程中造成各种伤痕(各种组装伤痕及电弧灼痕都会成为SCe的裂源，易造成腐蚀坑)。(b)合理选择焊材：焊缝与母材应有良好的匹配，不产生任何不良组织，如晶粒粗化及硬脆马氏体等。(C)采取合适的焊接工艺：保
3、证焊缝成形良好，不产生任何应力集中或点蚀的缺陷，如咬边等；采取合理的焊接顺序，降低焊接残余应力水平。(d)消除应力处理：焊后热处理，如焊后完全退火或退火；在难以实施热处理时采用焊后锤击或喷丸等。(e)生产管理措施：介质中杂质的控制，如液氨介质中的。2、N2、FkO等；液化石油气中的H2S;氯化物溶液中的。2、Fe3+CE+等；防蚀处理：如涂层、衬里或阴极保护等；添加缓蚀剂。(4)焊缝金属的低温脆化对于奥氏体不锈钢焊接接头，在低温使用时，焊缝金属的塑韧性是关键问题。此时，焊缝组织中的铁素体的存在总是恶化低温韧性。防止措施：通过选用纯奥氏体焊材和调整焊接工艺获得单一的奥氏体焊缝。（5）焊接接头的。

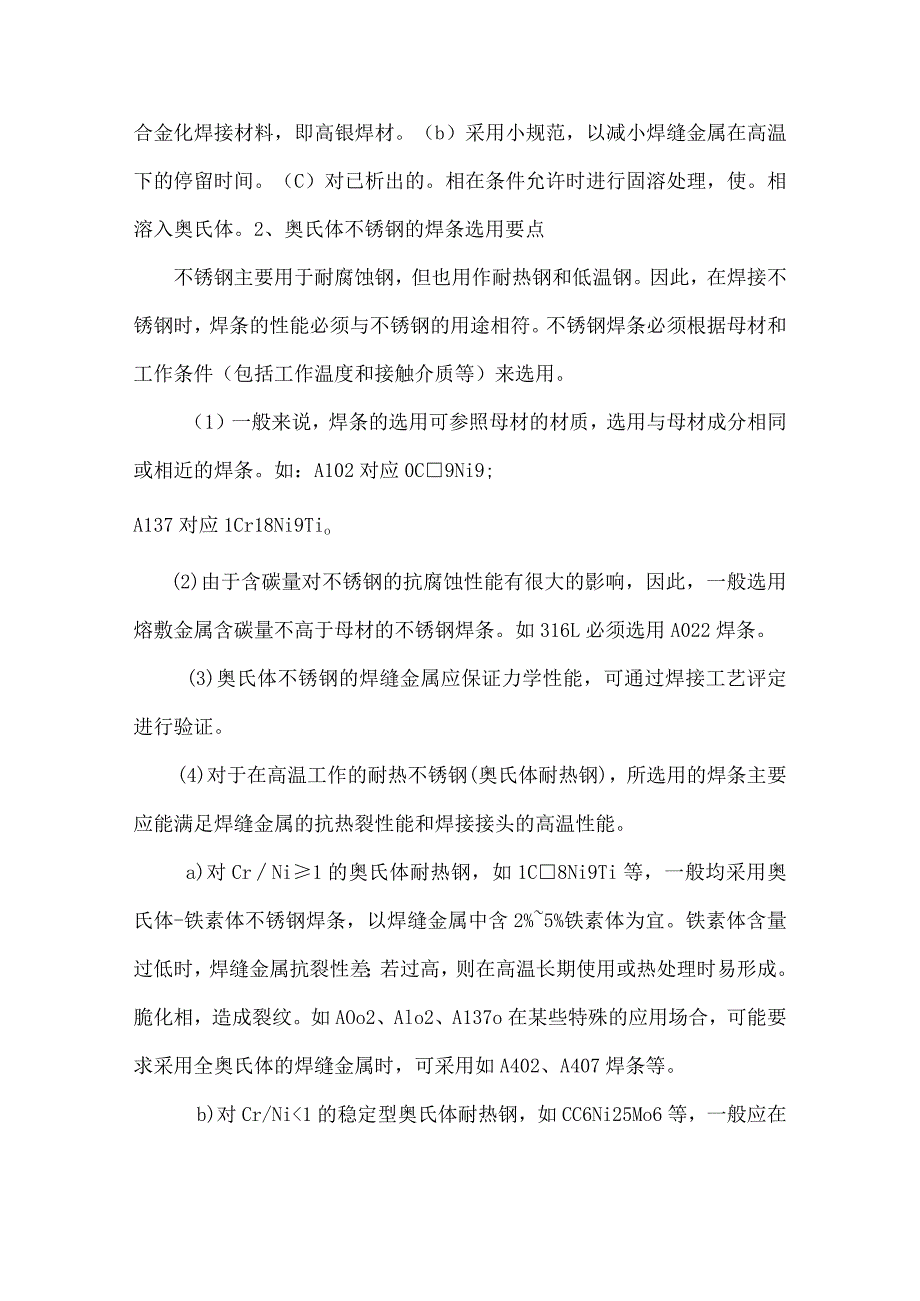

4、相脆化焊件在经受一定时间的高温加热后会在焊缝中析出一种脆性的。相，导致整个接头脆化，塑性和韧性显著下降。相的析出温度范围650850C。在高温加热过程中，。相主要由铁素体转变而成。加热时间越长，。相析出越多。防止措施：（a）限制焊缝金属中的铁素体含量（小于15%）；采用超合金化焊接材料，即高银焊材。（b）采用小规范，以减小焊缝金属在高温下的停留时间。（C）对已析出的。相在条件允许时进行固溶处理，使。相溶入奥氏体。2、奥氏体不锈钢的焊条选用要点不锈钢主要用于耐腐蚀钢，但也用作耐热钢和低温钢。因此，在焊接不锈钢时，焊条的性能必须与不锈钢的用途相符。不锈钢焊条必须根据母材和工作条件（包括工作温度和接
5、触介质等）来选用。（1）一般来说，焊条的选用可参照母材的材质，选用与母材成分相同或相近的焊条。如：A102对应0C9Ni9;A137对应1Cr18Ni9Tio(2)由于含碳量对不锈钢的抗腐蚀性能有很大的影响，因此，一般选用熔敷金属含碳量不高于母材的不锈钢焊条。如316L必须选用A022焊条。(3)奥氏体不锈钢的焊缝金属应保证力学性能，可通过焊接工艺评定进行验证。(4)对于在高温工作的耐热不锈钢(奥氏体耐热钢)，所选用的焊条主要应能满足焊缝金属的抗热裂性能和焊接接头的高温性能。a)对CrNi1的奥氏体耐热钢，如1C8Ni9Ti等，一般均采用奥氏体-铁素体不锈钢焊条，以焊缝金属中含2%5%铁素体为
6、宜。铁素体含量过低时，焊缝金属抗裂性差；若过高，则在高温长期使用或热处理时易形成。脆化相，造成裂纹。如AOo2、Alo2、A137o在某些特殊的应用场合，可能要求采用全奥氏体的焊缝金属时，可采用如A402、A407焊条等。b)对Cr/Ni19Nil4Mo3OOCrl7Nil4Mo2A022E316L.E317LH00Cr!9Nil2M02H00Crl9Nil2Mo2OOCrl9Nil3Mo300Ct8Ni5US20Cr25Ni20A407E310HICr26Ni21.H0Cr26Ni21HJ260HICr26Ni2vH0C26Ni210Crl3G202、G207E410大:化工设行与机减表21
7、8-8型不锈钢焊接选用焊条举例枳材牌号工作条件及要求逸用裨条0Crl8Ni9工作温度低于300七，同时A102A107A0020Crl8Ni9Ti要求友好的耐JltHt工作浸及低于303C,it具A122!Crl8Ni9Ti坟、抗腐蚀姓要求收高要求优JL的时扇性柱21?危烟碧机M表3为焊接规范。工艺措施焊接规范应选用小线能量，焊接电流要小，一般比低碳钢要小20%o也可按焊条直径的25-35倍估算，具体电流大小可根据焊条直径按下表选取。表3焊接规范评条直径mmfftA焊条JL在mmfftaA2.550-804110-1503.280-1105：1侬遥鸽况。(b)焊接工艺参数选择选择较小的电流，比
8、焊接碳钢的电流小10%45%,使焊条药皮不发红。(C)操作技术焊接时，焊条不应作横向摆动，快速焊，一次焊成的焊缝不宜过宽，最好不超过焊条直径的3倍。多层焊时，每焊完一层要彻底消除熔渣，层间温度应低于60。C与腐蚀介质接触的焊缝，为防止由于过热而产生晶间腐蚀，应最后焊接。焊后可采取强制冷却措施，加速接头冷却。焊接开始时，不要在工件上随便引弧，以免损伤焊件表面，影响耐腐蚀性。另外为保证接头的质量，应当采用以下焊接工艺：1.焊前准备。必须清除可能使焊缝金属增碳的各种污染。焊接坡口和焊接区焊前应用丙酮或酒精除油和去水。不得用碳钢钢丝刷清理坡口和焊缝表面。清渣和除锈应用砂轮、不锈钢钢丝刷等。2,焊条必须存放在干净的库房内。使用时应将焊条放在焊条筒内，不要用手直接接触焊条药皮。3 .焊接薄板和拘束度较小的不锈钢焊件，可选用氧化钛型药皮焊条。因为这种焊条的电弧稳定，焊缝成型美观。4 .对于立焊和仰焊位置，应采用氧化钙型药皮焊条。其熔渣凝固较快，对熔化的焊缝金属可起到一定的支托作用。5 .气体保护焊和埋弧自动焊时，应选用铭镒含量比母材高的焊丝，以补偿焊接过程中合金元素的烧损。6 .在焊接过程中，必须将焊件保持较低的层间温度，最好不超过150C。不锈钢厚板焊接时，为加快冷去U,可从焊缝背面喷水或用压
