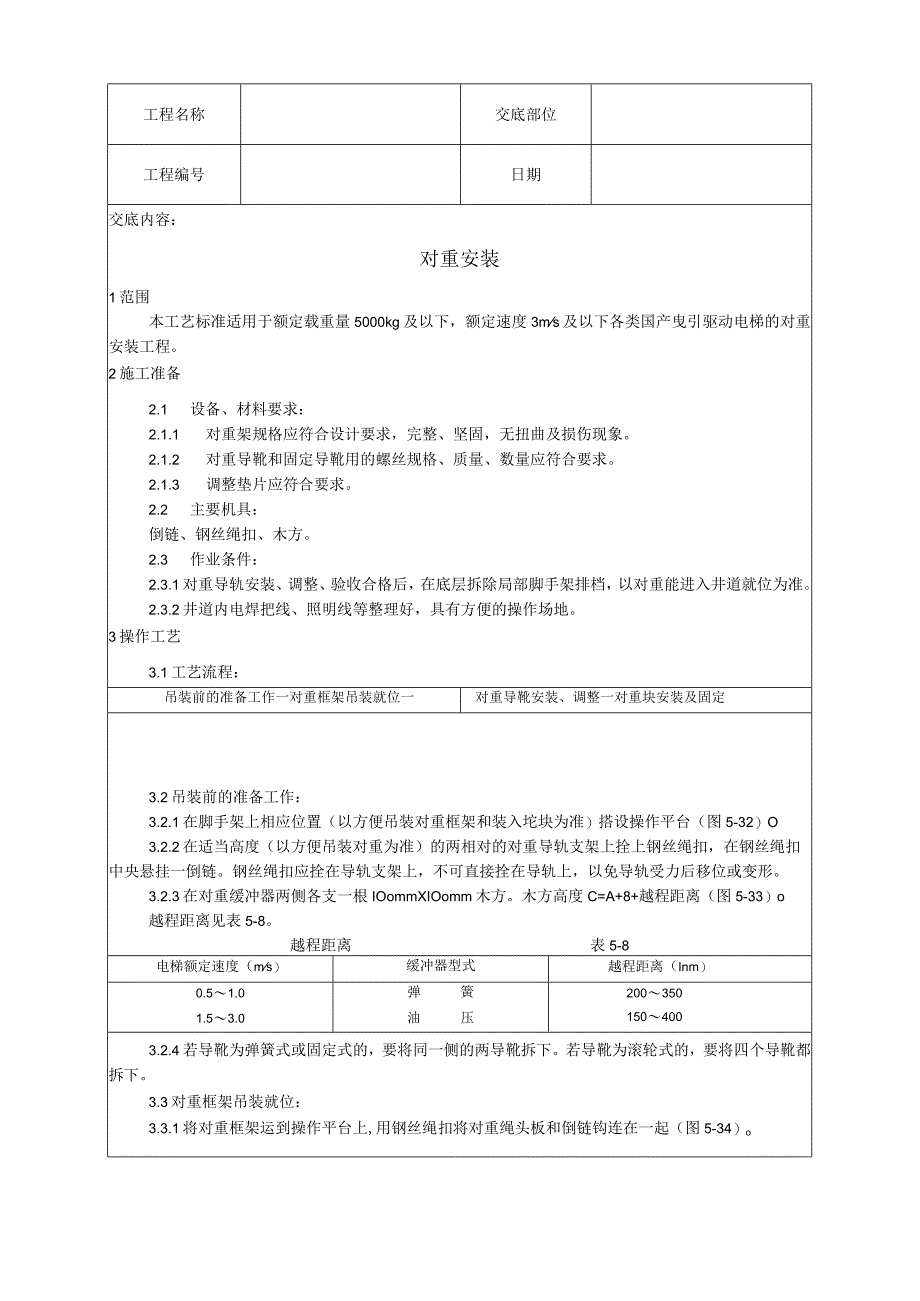

对重安装工艺技术交底.docx_第1页
第1页 / 共4页

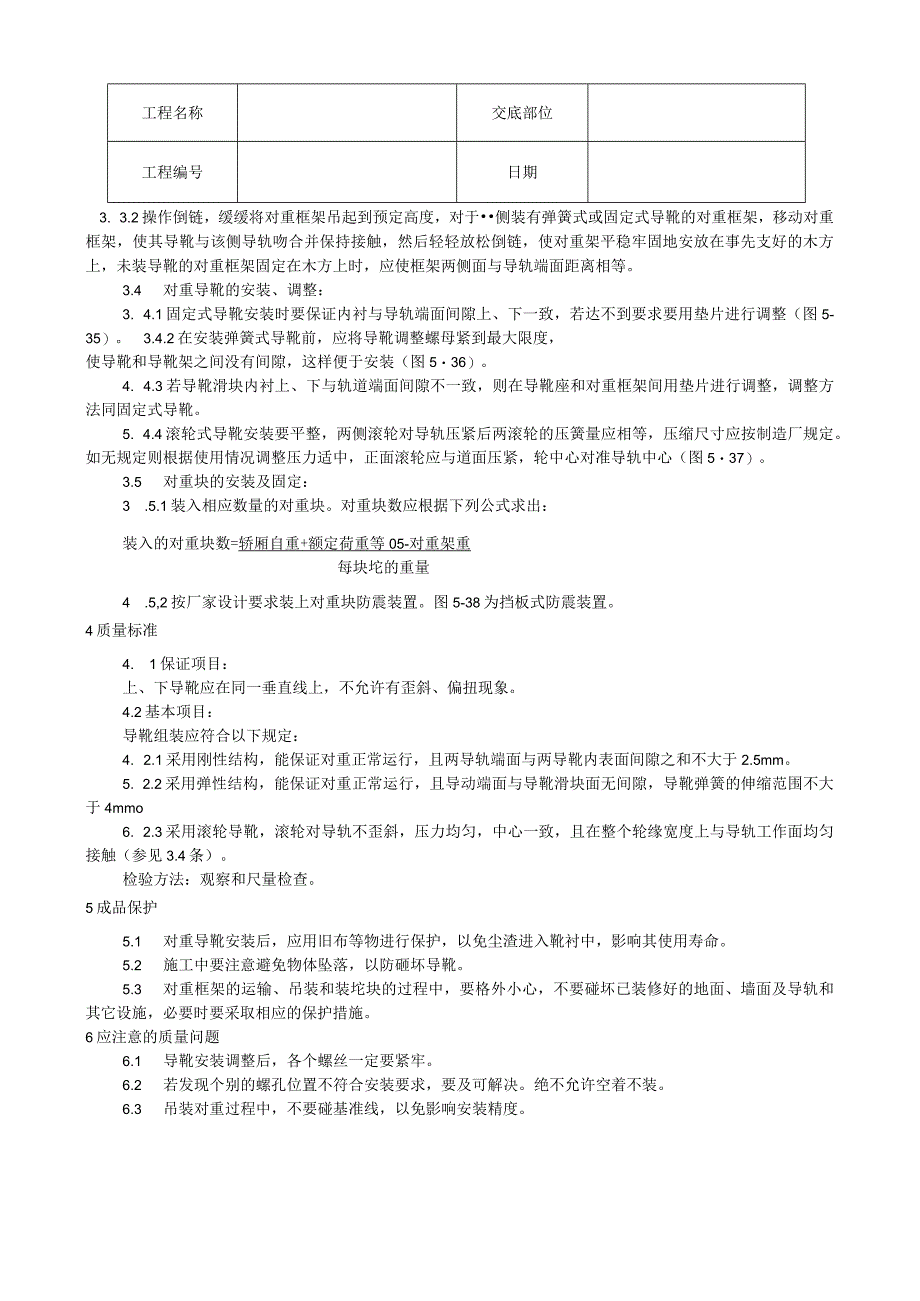

对重安装工艺技术交底.docx_第2页
第2页 / 共4页
对重安装工艺技术交底.docx_第3页
第3页 / 共4页

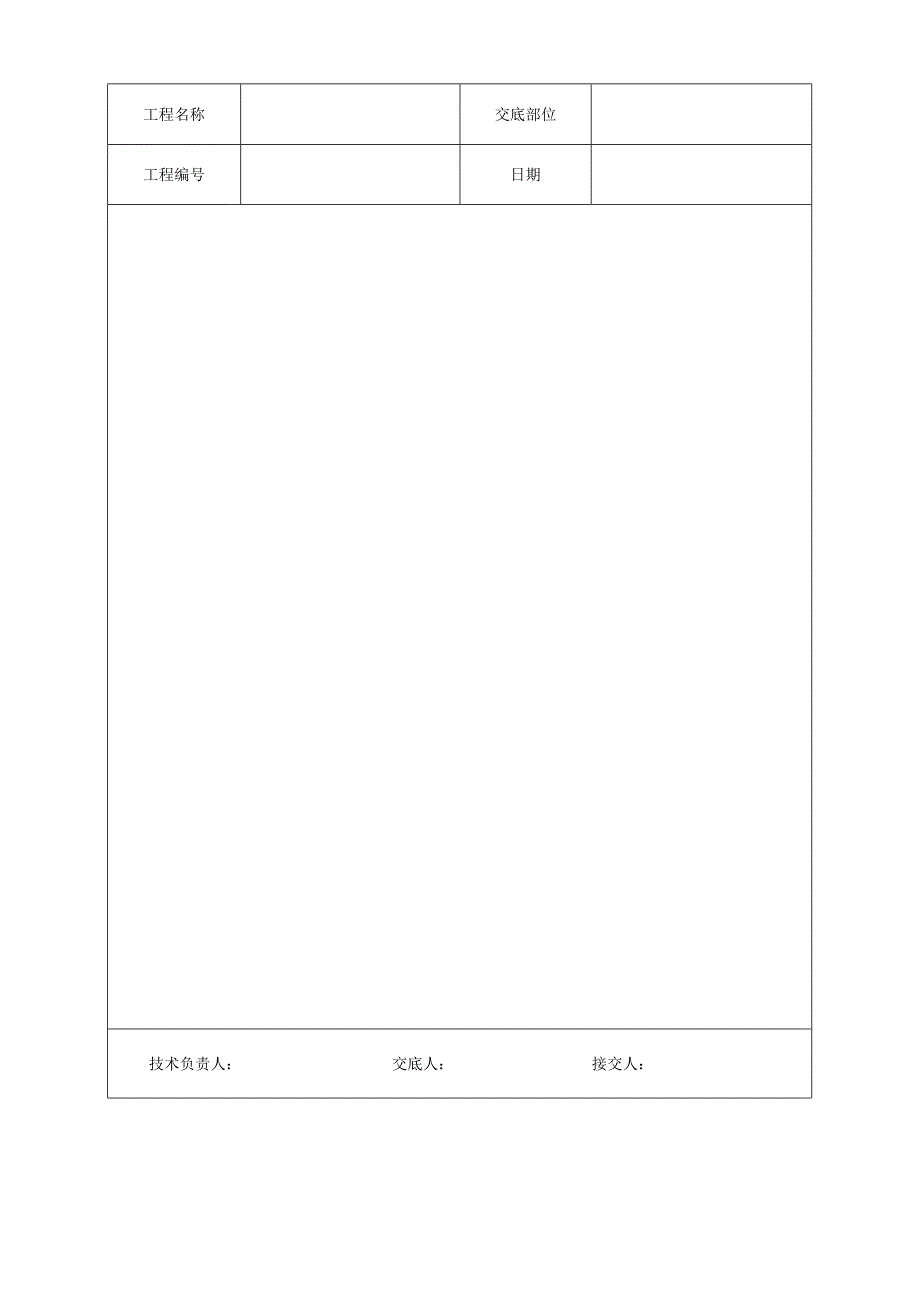

对重安装工艺技术交底.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《对重安装工艺技术交底.docx》由会员分享,可在线阅读,更多相关《对重安装工艺技术交底.docx(4页珍藏版)》请在第壹文秘上搜索。

1、工程名称交底部位工程编号日期交底内容:对重安装1范围本工艺标准适用于额定载重量5000kg及以下,额定速度3ms及以下各类国产曳引驱动电梯的对重安装工程。2施工准备2.1 设备、材料要求:2.1.1 对重架规格应符合设计要求,完整、坚固,无扭曲及损伤现象。2.1.2 对重导靴和固定导靴用的螺丝规格、质量、数量应符合要求。2.1.3 调整垫片应符合要求。2.2 主要机具:倒链、钢丝绳扣、木方。2.3 作业条件:2.3.1对重导轨安装、调整、验收合格后,在底层拆除局部脚手架排档,以对重能进入井道就位为准。2.3.2井道内电焊把线、照明线等整理好,具有方便的操作场地。3操作工艺3.1工艺流程:吊装前

2、的准备工作一对重框架吊装就位一对重导靴安装、调整一对重块安装及固定3.2吊装前的准备工作:3.2.1在脚手架上相应位置(以方便吊装对重框架和装入坨块为准)搭设操作平台(图5-32)O3.2.2在适当高度(以方便吊装对重为准)的两相对的对重导轨支架上拴上钢丝绳扣,在钢丝绳扣中央悬挂一倒链。钢丝绳扣应拴在导轨支架上,不可直接拴在导轨上,以免导轨受力后移位或变形。3.2.3在对重缓冲器两侧各支一根IOommXIOomm木方。木方高度C=A+8+越程距离(图5-33)o越程距离见表5-8。越程距离表5-8电梯额定速度(ms)缓冲器型式越程距离(Inm)0.51.01.53.0弹簧油压200350150

3、4003.2.4若导靴为弹簧式或固定式的,要将同一侧的两导靴拆下。若导靴为滚轮式的,要将四个导靴都拆下。3.3对重框架吊装就位:3.3.1将对重框架运到操作平台上,用钢丝绳扣将对重绳头板和倒链钩连在一起(图5-34)o工程名称交底部位工程编号日期3. 3.2操作倒链,缓缓将对重框架吊起到预定高度,对于侧装有弹簧式或固定式导靴的对重框架,移动对重框架,使其导靴与该侧导轨吻合并保持接触,然后轻轻放松倒链,使对重架平稳牢固地安放在事先支好的木方上,未装导靴的对重框架固定在木方上时,应使框架两侧面与导轨端面距离相等。3.4 对重导靴的安装、调整:3. 4.1固定式导靴安装时要保证内衬与导轨端面间隙上、

4、下一致,若达不到要求要用垫片进行调整(图5-35)。3.4.2在安装弹簧式导靴前,应将导靴调整螺母紧到最大限度,使导靴和导靴架之间没有间隙,这样便于安装(图536)。4. 4.3若导靴滑块内衬上、下与轨道端面间隙不一致,则在导靴座和对重框架间用垫片进行调整,调整方法同固定式导靴。5. 4.4滚轮式导靴安装要平整,两侧滚轮对导轨压紧后两滚轮的压簧量应相等,压缩尺寸应按制造厂规定。如无规定则根据使用情况调整压力适中,正面滚轮应与道面压紧,轮中心对准导轨中心(图537)。3.5 对重块的安装及固定:3 .5.1装入相应数量的对重块。对重块数应根据下列公式求出:装入的对重块数=轿厢自重+额定荷重等05

5、-对重架重每块坨的重量4 .5,2按厂家设计要求装上对重块防震装置。图5-38为挡板式防震装置。4质量标准4. 1保证项目:上、下导靴应在同一垂直线上,不允许有歪斜、偏扭现象。4.2基本项目:导靴组装应符合以下规定:4. 2.1采用刚性结构,能保证对重正常运行,且两导轨端面与两导靴内表面间隙之和不大于2.5mm。5. 2.2采用弹性结构,能保证对重正常运行,且导动端面与导靴滑块面无间隙,导靴弹簧的伸缩范围不大于4mmo6. 2.3采用滚轮导靴,滚轮对导轨不歪斜,压力均匀,中心一致,且在整个轮缘宽度上与导轨工作面均匀接触(参见3.4条)。检验方法:观察和尺量检查。5成品保护5.1 对重导靴安装后

6、,应用旧布等物进行保护,以免尘渣进入靴衬中,影响其使用寿命。5.2 施工中要注意避免物体坠落,以防砸坏导靴。5.3 对重框架的运输、吊装和装坨块的过程中,要格外小心,不要碰坏已装修好的地面、墙面及导轨和其它设施,必要时要采取相应的保护措施。6应注意的质量问题6.1 导靴安装调整后,各个螺丝一定要紧牢。6.2 若发现个别的螺孔位置不符合安装要求,要及可解决。绝不允许空着不装。6.3 吊装对重过程中,不要碰基准线,以免影响安装精度。工程名称交底部位工程编号日期技术负责人:交底人:接交人:施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格

7、的职工,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须

8、要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
