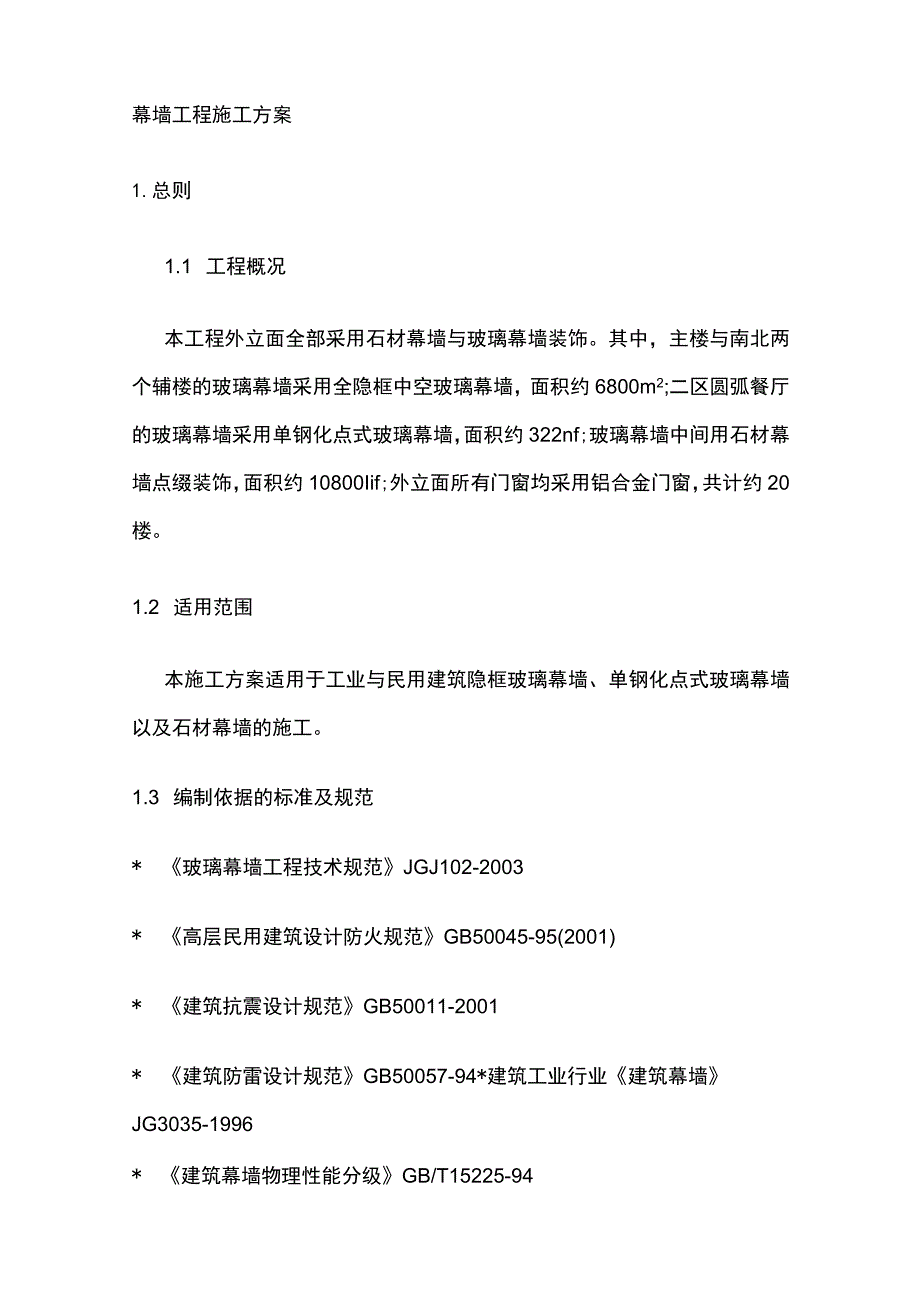

1、幕墙工程施工方案1.总则1.1 工程概况本工程外立面全部采用石材幕墙与玻璃幕墙装饰。其中，主楼与南北两个辅楼的玻璃幕墙采用全隐框中空玻璃幕墙，面积约6800m2;二区圆弧餐厅的玻璃幕墙采用单钢化点式玻璃幕墙，面积约322nf;玻璃幕墙中间用石材幕墙点缀装饰，面积约10800Iif;外立面所有门窗均采用铝合金门窗，共计约20楼。1.2 适用范围本施工方案适用于工业与民用建筑隐框玻璃幕墙、单钢化点式玻璃幕墙以及石材幕墙的施工。1.3 编制依据的标准及规范* 玻璃幕墙工程技术规范JGJ102-2003* 高层民用建筑设计防火规范GB50045-95(2001)* 建筑抗震设计规范GB50011-20

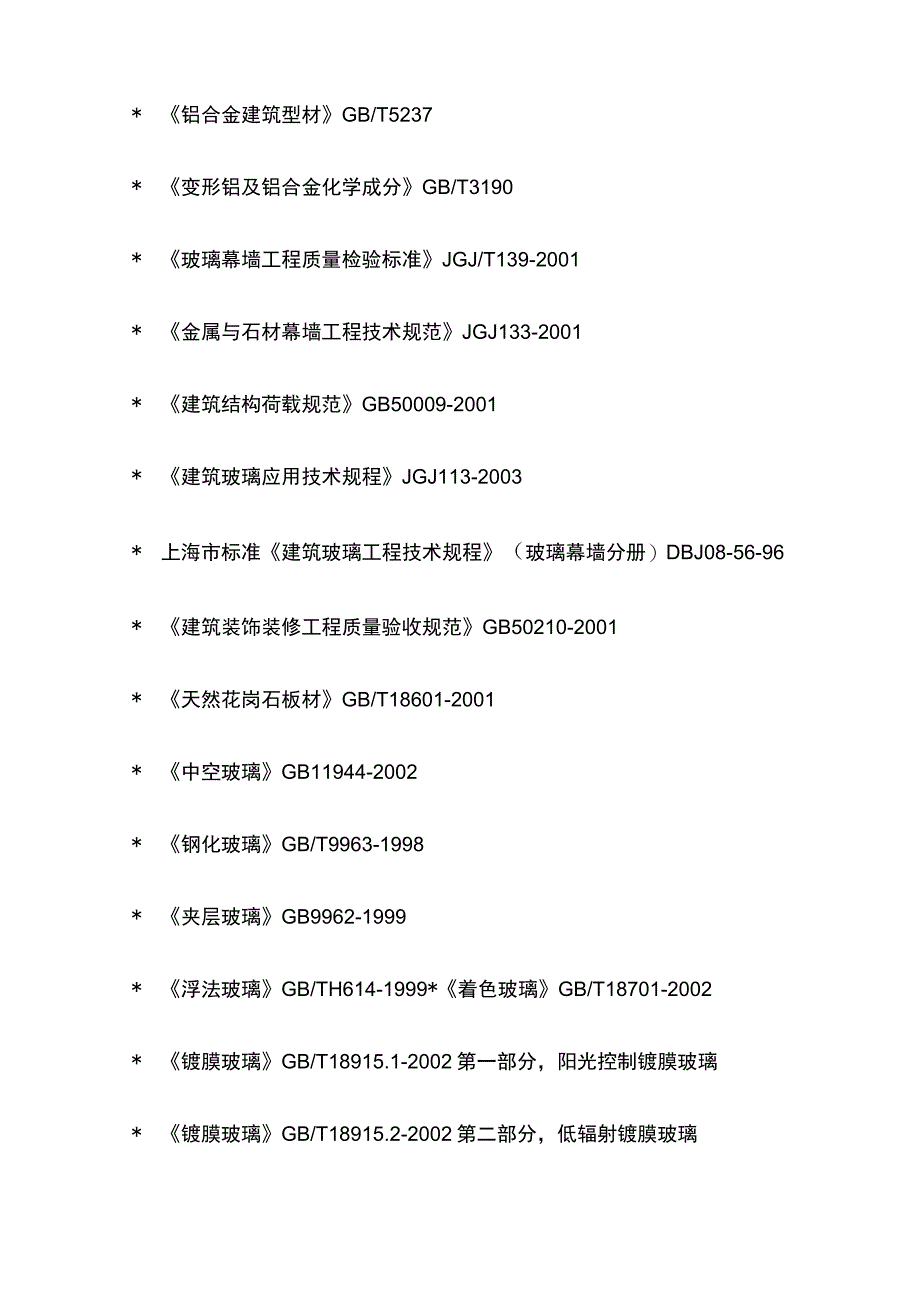

2、01* 建筑防雷设计规范GB50057-94*建筑工业行业建筑幕墙JG3035-1996* 建筑幕墙物理性能分级GB/T15225-94* 铝合金建筑型材GB/T5237* 变形铝及铝合金化学成分GB/T3190* 玻璃幕墙工程质量检验标准JGJ/T139-2001* 金属与石材幕墙工程技术规范JGJ133-2001* 建筑结构荷载规范GB50009-2001* 建筑玻璃应用技术规程JGJ113-2003* 上海市标准建筑玻璃工程技术规程（玻璃幕墙分册）DBJ08-56-96* 建筑装饰装修工程质量验收规范GB50210-2001* 天然花岗石板材GB/T18601-2001* 中空玻璃GB1

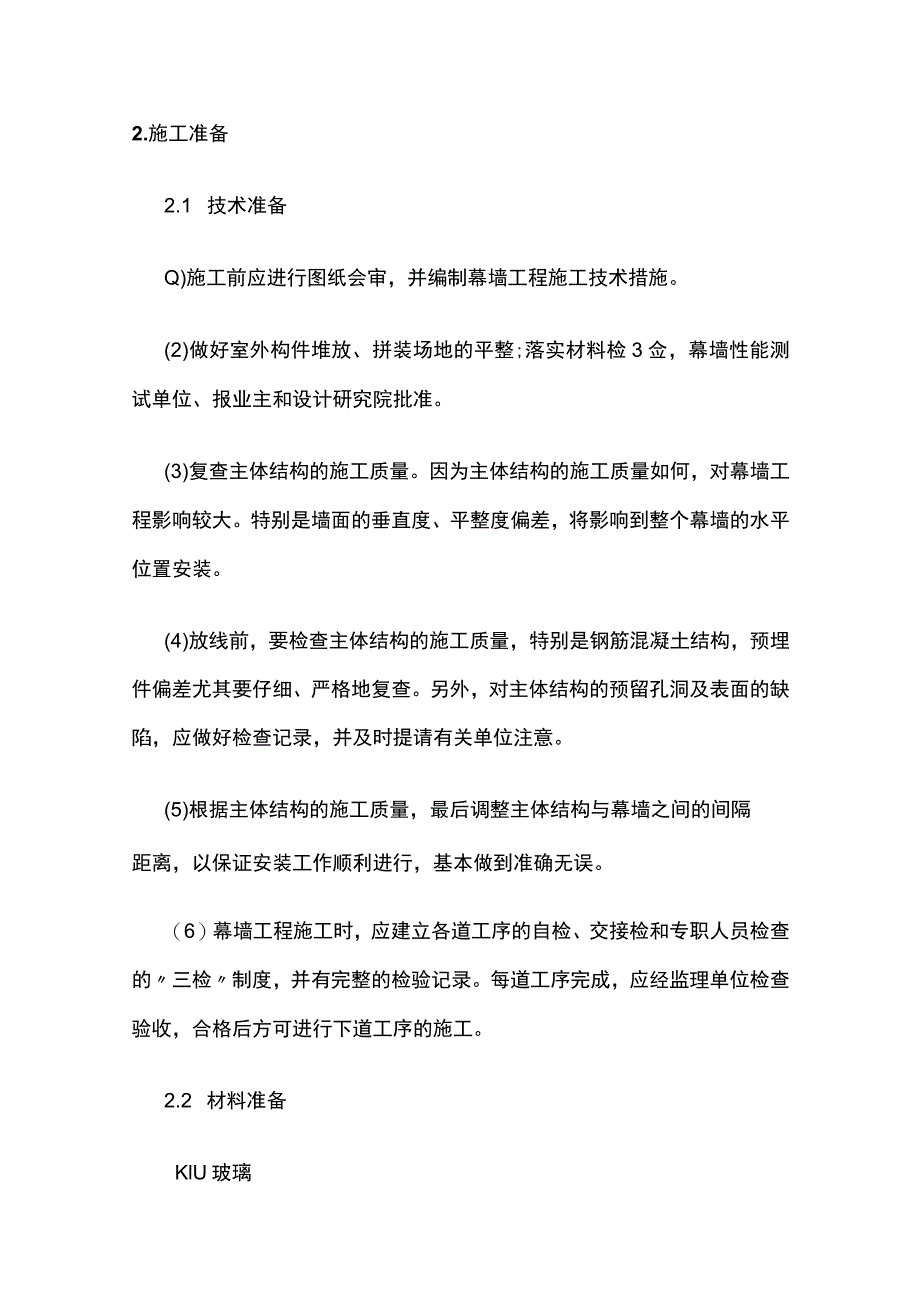

3、1944-2002* 钢化玻璃GB/T9963-1998* 夹层玻璃GB9962-1999* 浮法玻璃GB/TH614-1999*着色玻璃GB/T18701-2002* 镀膜玻璃GB/T18915.1-2002第一部分，阳光控制镀膜玻璃* 镀膜玻璃GB/T18915.2-2002第二部分，低辐射镀膜玻璃2.施工准备2.1 技术准备Q)施工前应进行图纸会审，并编制幕墙工程施工技术措施。(2)做好室外构件堆放、拼装场地的平整;落实材料检3佥，幕墙性能测试单位、报业主和设计研究院批准。(3)复查主体结构的施工质量。因为主体结构的施工质量如何，对幕墙工程影响较大。特别是墙面的垂直度、平整度偏差，将影响
4、到整个幕墙的水平位置安装。(4)放线前，要检查主体结构的施工质量，特别是钢筋混凝土结构，预埋件偏差尤其要仔细、严格地复查。另外，对主体结构的预留孔洞及表面的缺陷，应做好检查记录，并及时提请有关单位注意。(5)根据主体结构的施工质量，最后调整主体结构与幕墙之间的间隔距离，以保证安装工作顺利进行，基本做到准确无误。（6）幕墙工程施工时，应建立各道工序的自检、交接检和专职人员检查的三检制度，并有完整的检验记录。每道工序完成，应经监理单位检查验收，合格后方可进行下道工序的施工。2.2 材料准备KlU玻璃1）承包商提供的所有玻璃产品必须是同一生产厂家的产品。该生产厂家必须具有原片生产、加工、镀膜一体化的
5、能力。2）玻璃的运输、贮存和包装应严格按玻璃制造上的标准进行。3）玻璃外观质量及尺寸偏差要求：* 玻璃在外观上不允许存在夹胶层气泡、裂痕、爆边、叠差、磨伤、脱胶等缺陷。* 玻璃长度、宽度和对角线尺寸允许偏差为2mm* 玻璃弯曲度不得超过0.3%。4）玻璃膜层质量要求：* 玻璃镀膜需在成熟可靠、质量稳定的镀膜线上进行，并保证镀膜均匀。*在稳定光线下检测，玻璃膜层不得有大于L6mm的针眼,在玻璃四周75mm范围内膜层允许有大于1.2mm,小于1.6mm针眼，但每平方米不能超过3处。中部膜层在直径为Ioomm的面积内出现小于1.2mm的针眼不能超过20个。*每平方米允许8处L6mmd5.0的斑点。5
6、）阳光镀膜控制性能低反射中空度模玻璃应具有以下阳光控制性能可见光透射率58%可见光放射率32%太阳能投射率55%太阳能反射率22%遮蔽系数0.55U值Wm2.K2.8低反射Low-E中空玻璃应具有以下阳光控制性能可见光透射率55%可见光放射率26%太阳能投射率34%太阳能反射率29%遮蔽系数0.47U值Wm2.K1.736）光学性能允许偏差低反射玻璃光学性能允许偏差应满足以下要求：投射率允许偏差1.50%反射率允许偏差1.5O%颜色均匀，同批产品色差1膜层粘结牢度：4.5%7）夹层安全玻璃的其他技术指标本工程玻璃幕墙夹层安全玻璃除必须满足以上所有要求外，同时必须根据中国国家标准（夹层玻璃）GB
7、9962要求满足耐辐射性、耐热性、抗冲击性和抗穿透性。R21花岗石材料1）板材质量应保证坚固耐用，无损害强度和明显外观缺陷。板材的色调、花纹应保证调和统一，正面外观不允许出现坑窝缺菱、缺角、裂纹、色斑、色线等缺陷。2）为防止石材年久风化变色，以及石材的吸水和吸潮对建筑物的美观带来影响，必须对石材内外两面进行保护处理。保护剂用进口产品。3）规格尺寸允许偏差（单位：mm）方向/分类烧毛面板材磨光面板材长、宽度0、-1.00、-1.0厚度+1.0、-2.0+1.04）板材的厚度允许极差为3.0mm5）平面允许极限偏差（单位：mm）长度范围烧毛面板材磨光面板材400-10001.500.5010002
8、.000.806）角度允许极限偏差06mm7 ）板材的体积密度2.60gcm38 ）板材的吸水率0.3%9 ）板材的弯曲强度8.0Mpa10 ）板材的耐磨率0.6gcm311）板材的肖氏硬度8512）板材的耐用年限20年K33钢型材及钢件1）幕墙构件的钢材应符合中国国家标准碳素结构钢GB700.低合金高强度结构钢GB1597o幕墙与钢结构连接所用过渡钢材应采用碳素结构钢，钢材的尺寸及组合须符合幕墙的整体载荷要求。2）钢材表面应进行表面预处理加工，并进行防腐镀锌处理。镀锌的厚度及质量应符合有关标准。涂层厚度大于等于45Um。R41不锈钢件所有扣件挂贴连接件及紧固件应为不锈钢材料，每一螺母和螺栓应
9、配备不锈钢弹簧垫圈，或者采用性能优于不锈钢的其他材料并最终需经过建筑师和业主的确认。所有锁旋动杆、锁舌、锁螺帽和隐蔽零件应为铸铝或不锈钢。锁件应为不锈钢，要求采用英国固力多点锁、四连杆、限位器等。五金件与幕墙框件紧密连接，锁件须保持框件对雨水的抗渗性能。外露锁盖配合幕墙或窗框件的颜色做表面处理。K63结构胶、密封胶1）一般要求：采用进口道康宁硅胶产品。* 结构硅酮密封胶和耐候硅酮密封胶，必须是国家认可的产品，符合国家有关规定。* 幕墙使用的结构密封胶必须为中性固化胶，不得使用过期胶。* 在使用密封胶时，必须严格遵守材料制造商关于产品使用及接缝尺寸限制的书面说明。* 所有混合的密封胶不得现场配制
10、。* 同一幕墙工程应使用同一品牌的结构硅酮密封胶与耐候硅酮结构胶。密封胶必须经过指定的检测，应有统一的相容性试验报告证实符合设计要求才能使用。* 密封胶的颜色需事先经建筑师同意方可采用。2 ）性能要求：*石材幕墙耐候硅酮结构胶项目技术指标项目技术指标表干时间65min极限抗拉强度1.79Nmm2固化时间50%相对湿度，温度714d+250C+20C）断裂延伸300%流淌15度固化后的边承受能力50%*耐候硅酮密封胶项目技术指标项目技术指标密度1.50gcm30.7Nmm2紫外光照射粘结剥离试胶与基材无验（与玻璃、铝型材、剥离石材等基材）浸水168hK73密封垫和密封胶条1）密封垫与密封胶条应采
11、用黑色高密度的三元乙丙橡胶（EPDM）制品，并符合中国国家现行标准建筑橡胶密封垫预成实芯硫化的结构密封垫用材料GB10711的有关规定。2）密封垫应挤压成块，密封胶条应挤压成条，并具有20%至35%的压缩度。m防火层间隔材料搁置防火材料的镀锌板不小于L5mm,防火材料铺设饱满、均匀、无遗漏,厚度不小于80mm,防火材料朝玻璃面采用装饰材料覆盖。K93避雷材料避雷均压环采用25X4mm镀锌扁铁,上下立柱采用L5的镀锌铜片，立柱与土建避雷引出点采用编制铜导线，并用不锈钢螺钉与其固定，镀锌要求须符合规定要求。KlO)预埋件及后置埋板1)预埋件在预埋之前需对其表面进行镀锌处理。2)若施工时，发现有埋件
12、偏位或遗漏，可采用后置埋板。后置埋板的埋设必须经过业主、监理和设计师的认可。RlI)I驳接件、抓和吊挂装置驳接件和不锈钢抓均采用国产316#不锈钢优质产品，必须符合点支式玻璃幕墙工程技术规程CECS127-2001o2.3 施工工具SET2BII全站仪一台，PD3铅垂仪一台DS23-1水平仪三台，GP88对讲机八部,50米钢卷尺一把,30米钢卷尺两把z7.5米钢卷尺五把，5米钢卷尺十把，BX1-250A冲击钻两台，2X705手电钻两台，墨头两台，手工锯两把，奶子榔头五把，16活扳手一把，12活络扳手三把，8活络扳手五把，8镑六角榔头一把，钢丝线IOkg,BX1-250A冲击钻18台、正24台钻
13、1台、400RE切害I机3台、42-40角向磨光机4台、PHSE3T链式电动葫芦12台，HS酉己电箱30台、PD60-380气害!工具6套、BOLE真空吸盘30件、301射钉枪4把、ZC29B接地电阻测试仪1台、自制移动式小吊机8台、CPCD30铲车1台、DX-500A电焊机18台、88对讲机4部、CBr手动液压托盘车3台等。2.4 施工作业条件Q)结构验收完毕，墙面弹出+50标高线。(2)落实工程现场定位放线确认，根据总包和业主提供的三线，复测结构轴线垂直、偏差。汇总复测值报告,提供设计研究院确认(测量仪器有项目经理部配备)。报告中对偏差情况提出修改方案，同时交业主、总包、监理认可备案。(3)正式安装以前，先试安装样板幕墙一面，经鉴定合格后再正式
