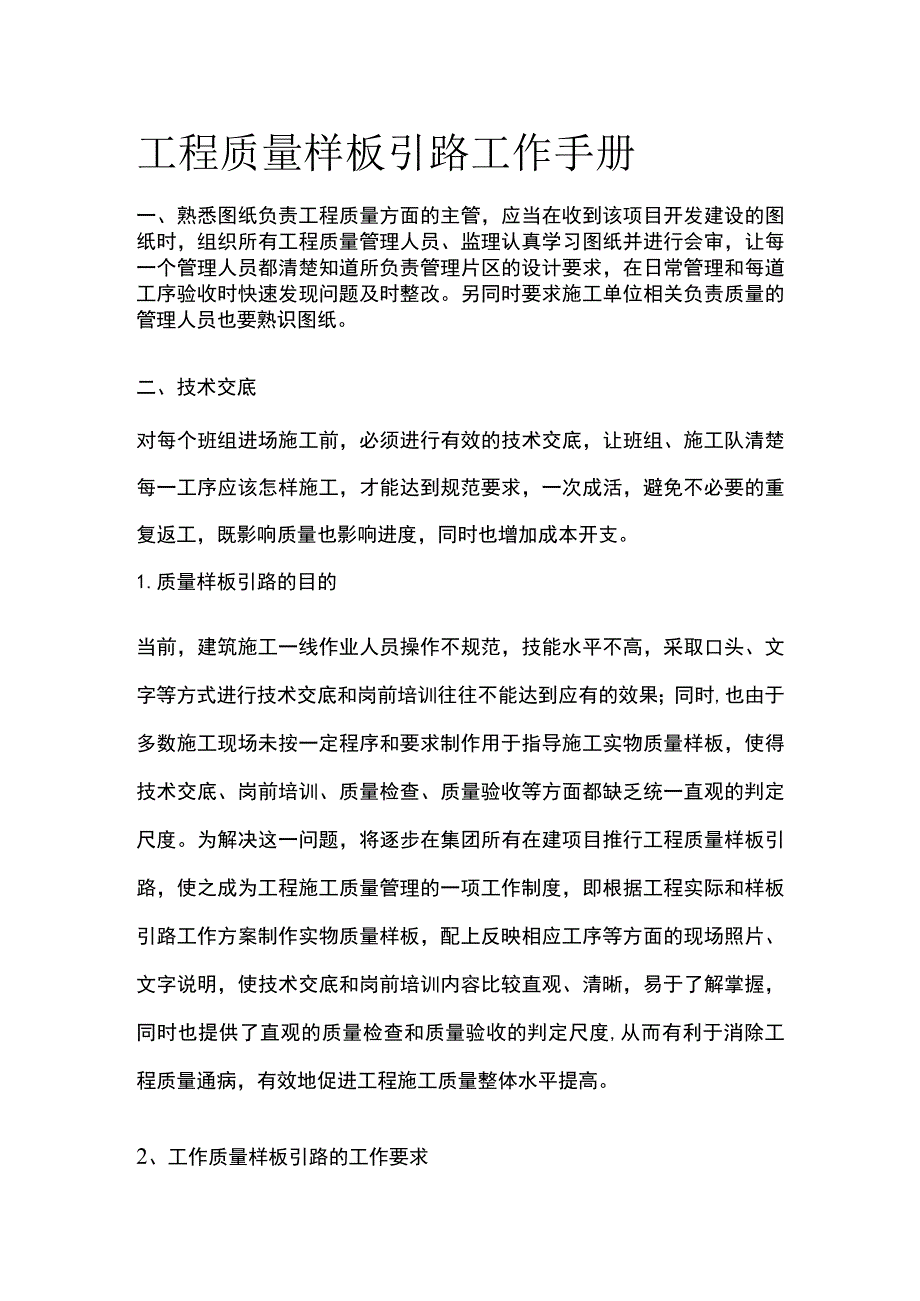

1、工程质量样板引路工作手册一、熟悉图纸负责工程质量方面的主管，应当在收到该项目开发建设的图纸时，组织所有工程质量管理人员、监理认真学习图纸并进行会审，让每一个管理人员都清楚知道所负责管理片区的设计要求，在日常管理和每道工序验收时快速发现问题及时整改。另同时要求施工单位相关负责质量的管理人员也要熟识图纸。二、技术交底对每个班组进场施工前，必须进行有效的技术交底，让班组、施工队清楚每一工序应该怎样施工，才能达到规范要求，一次成活，避免不必要的重复返工，既影响质量也影响进度，同时也增加成本开支。1.质量样板引路的目的当前，建筑施工一线作业人员操作不规范，技能水平不高，采取口头、文字等方式进行技术交底和

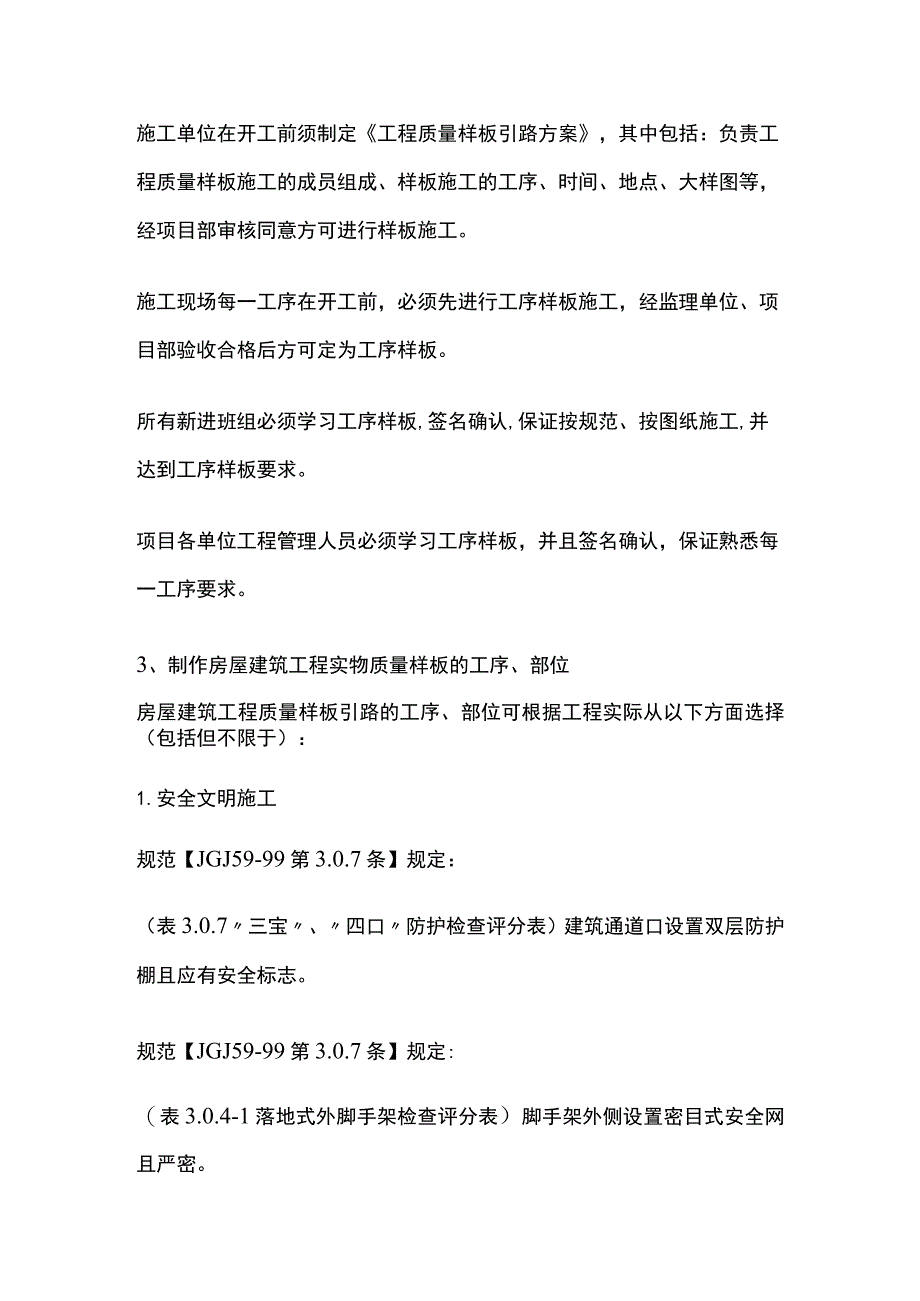

2、岗前培训往往不能达到应有的效果；同时,也由于多数施工现场未按一定程序和要求制作用于指导施工实物质量样板，使得技术交底、岗前培训、质量检查、质量验收等方面都缺乏统一直观的判定尺度。为解决这一问题，将逐步在集团所有在建项目推行工程质量样板引路，使之成为工程施工质量管理的一项工作制度，即根据工程实际和样板引路工作方案制作实物质量样板，配上反映相应工序等方面的现场照片、文字说明，使技术交底和岗前培训内容比较直观、清晰，易于了解掌握，同时也提供了直观的质量检查和质量验收的判定尺度,从而有利于消除工程质量通病，有效地促进工程施工质量整体水平提高。2、工作质量样板引路的工作要求施工单位在开工前须制定工程质量
3、样板引路方案，其中包括：负责工程质量样板施工的成员组成、样板施工的工序、时间、地点、大样图等，经项目部审核同意方可进行样板施工。施工现场每一工序在开工前，必须先进行工序样板施工，经监理单位、项目部验收合格后方可定为工序样板。所有新进班组必须学习工序样板,签名确认,保证按规范、按图纸施工,并达到工序样板要求。项目各单位工程管理人员必须学习工序样板，并且签名确认，保证熟悉每一工序要求。3、制作房屋建筑工程实物质量样板的工序、部位房屋建筑工程质量样板引路的工序、部位可根据工程实际从以下方面选择（包括但不限于）：1.安全文明施工规范【JGJ59-99第3.0.7条】规定：（表3.0.7三宝、四口防护检

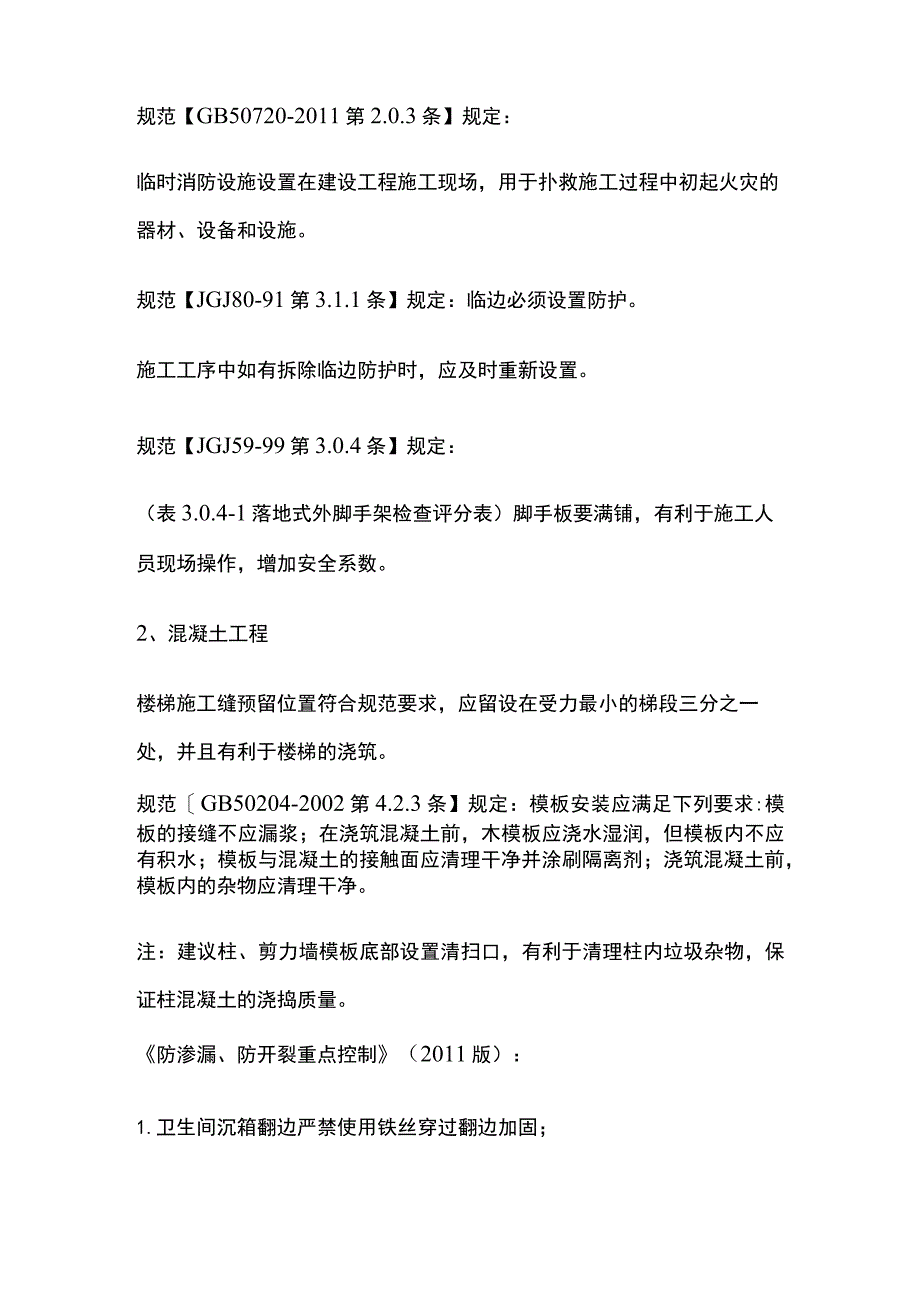

4、查评分表）建筑通道口设置双层防护棚且应有安全标志。规范【JGJ59-99第3.0.7条】规定:（表3.0.4-1落地式外脚手架检查评分表）脚手架外侧设置密目式安全网且严密。规范【GB50720-2011第2.0.3条】规定：临时消防设施设置在建设工程施工现场，用于扑救施工过程中初起火灾的器材、设备和设施。规范【JGJ80-91第3.1.1条】规定：临边必须设置防护。施工工序中如有拆除临边防护时，应及时重新设置。规范【JGJ59-99第3.0.4条】规定：（表3.0.4-1落地式外脚手架检查评分表）脚手板要满铺，有利于施工人员现场操作，增加安全系数。2、混凝土工程楼梯施工缝预留位置符合规范要求，
5、应留设在受力最小的梯段三分之一处，并且有利于楼梯的浇筑。规范GB50204-2002第4.2.3条】规定：模板安装应满足下列要求:模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂；浇筑混凝土前，模板内的杂物应清理干净。注：建议柱、剪力墙模板底部设置清扫口，有利于清理柱内垃圾杂物，保证柱混凝土的浇捣质量。防渗漏、防开裂重点控制（2011版）：1.卫生间沉箱翻边严禁使用铁丝穿过翻边加固；2、硅结构板和上翻梁一次性浇捣密实；3、碎翻边施工定位要准确，以免与上部砌体偏移；4、翻边要求不得使用木方穿底做竖向支撑，减小沉箱渗漏隐患。碗扣式
6、脚手架的安装须按照JGJ166-2008、J823-2008】规范要求，碗扣锁紧，控制扫地杆高度，按立杆、横杆、斜杆、连墙件的顺序逐层搭设，保证支模系统的稳定性，增加安全系数。08G101-11图集第4.10条（50页）】规定：当在梁的高度范围内或梁下部有集中荷载时,为防止集中荷载影响区下部混凝土脱落,采用吊筋时,其弯起段应伸至梁上边缘并且加水平段20d,弯起角度为主梁80Omm为45度；80Omm时为60度。规范【图集IlGlOl-I（70页）】规定：剪力墙竖向钢筋顶部弯折水平段12d0并保证锚固长度（从板底开始算）规范08G101-11图集4.1（42页）】规定：梁上部纵向钢筋水平方向的最
7、小净距（即钢筋外边缘之间的最小距离），不应小于30mmo规范【11GIOl-I图集（55页）】规定：纵向受力钢筋连接位置宜避开梁端、柱端、箍筋加密区，如必须在此连接时，应采用机械连接或焊接。规范【11Glol-I图集（68页）】规定：端部有暗柱时剪力墙水平钢筋端部弯折水平段为IOdo规范【GB50169-2006第3.4.2条】规定按地体的连接应采用搭接焊，搭接长度扁钢为其宽度的2倍，圆钢为其直径的6倍，圆钢与扁钢连接时，其长度为圆钢直径的6倍。【08GIOl-Il图集（16页）】规定：框架节点核心区内均必须设置水平箍筋。有抗震设防要求的，必须按施工图设计文件中的要求配置复合箍筋，不得随意减少
8、；无抗震要求的，箍筋间距不宜大于25Omm,且不得大于15d.【08GloI-II图集（16页）】规定：框架节点核心区内均必须设置水平箍筋。有抗震设防要求的，必须按施工图设计文件中的要求配置复合箍筋，不得随意减少；无抗震要求的，箍筋间距不宜大于25Omm,且不得大于15d.规范【JGJ2003-2004第6.3.3条】规定：钢筋连接完毕后，标准型接头连接套筒外应有外露有效螺纹。且连接套筒单边外露有效螺纹不得超2p（p-螺纹螺距）规范GB50303-2002第1426及第3.3.11条】规定:暗配的导管的埋设深度与建筑物、构筑物表面的距离不应小于15mm,导管与导管间的最小净距不应小于30mm,
9、应排列整齐，固定点间距均匀，在底层钢筋绑扎完成，上层钢筋未绑扎前敷设，且检查确认，才能绑扎上层钢筋和浇捣混凝土。马凳设置于上下两层板钢筋的中间，起固定上层板钢筋的作用。规范【ZJQOO-SG-OO2-2003】钢筋电渣压力焊施工工艺标准要求：1、四周焊包应均匀，凸出钢筋表面的高度应大于或等于4mm;2、接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于2mm,同一截面焊接接头不得大于50%,保证结构的安全性。规范JGJ2003-2004第6.3.3条】规定:钢筋连接完毕后，标准型接头连接套筒外应有外露有效螺纹。且连接套筒单边外露有效螺纹不得超2p（p-螺纹螺距）。钢套筒机械连接须按照规范【
10、ZJQ00-SG-002-2003】带肋钢筋径向挤压接头施工工艺标准要求：1.钢筋端头离套筒长度中心不宜超过IOmm;2、接头不得有肉眼可见裂痕、接头处弯折不得大于4。要求进行必要的检验，利用钢筋套管的咬合力实现钢筋连接，简便、可靠。08GIol-II图集（22、24、26页】：楼梯钢筋绑扎样板【11GlOl-I图集（85页）】规定：抗震框架梁箍筋加密区范围规定：抗震等级为一级：2.0hb500;抗震等级为二四级：1.5hb500j（hb为梁截面高度）按设计图纸要求，剪力墙纵筋一般在内侧，地下室挡土墙竖向纵筋在外侧；11G1011图集（70页）】规定：一、二级抗震等级剪力墙底部加强部位竖向分布
11、筋搭接长度为L2LaE,错开500搭接；三四级抗震可直接从楼面搭接。08G101-11图集4.1条（42页）】规定：各层之间的钢筋净距不应小于25mm和d（d为两层纵筋直径较大者柱节点钢筋按要求绑扎绑扎前板面划出钢筋分隔线，有利于板钢筋绑扎时的定位，确保板筋的绑扎质量。08G101-11图集1.13（10页）】规定：梁、柱中箍筋、构造钢筋的保护层厚度不应小于15mm。08G101-11图集Ll3】规定：纵向受力的普通钢筋，其混凝土保护层厚度C（钢筋外边缘至混凝土表面的距离）不应小于钢筋的公称直径，且应符合表1.13的规定。3、砌体工程4、抹灰工程5、门窗及幕墙工程6、装饰装修工程7、建筑节能工程8、给排水工程9、建筑电气工程10、通风空调工程
