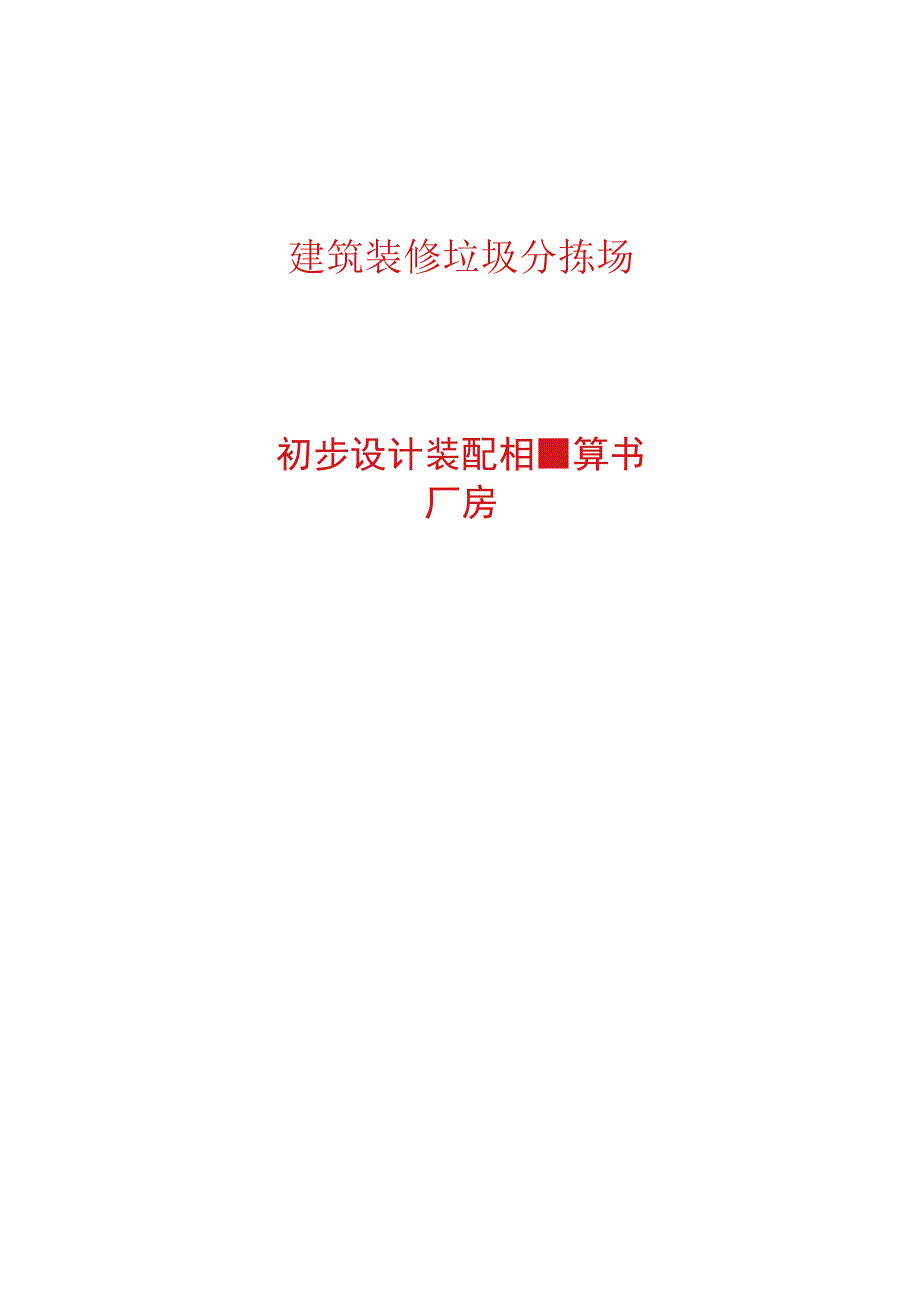

建筑装修垃圾分拣场初步设计装配率计算书(厂房).docx_第1页
第1页 / 共10页
建筑装修垃圾分拣场初步设计装配率计算书(厂房).docx_第2页
第2页 / 共10页
建筑装修垃圾分拣场初步设计装配率计算书(厂房).docx_第3页
第3页 / 共10页
建筑装修垃圾分拣场初步设计装配率计算书(厂房).docx_第4页
第4页 / 共10页
建筑装修垃圾分拣场初步设计装配率计算书(厂房).docx_第5页
第5页 / 共10页
建筑装修垃圾分拣场初步设计装配率计算书(厂房).docx_第6页
第6页 / 共10页
建筑装修垃圾分拣场初步设计装配率计算书(厂房).docx_第7页
第7页 / 共10页
建筑装修垃圾分拣场初步设计装配率计算书(厂房).docx_第8页
第8页 / 共10页
建筑装修垃圾分拣场初步设计装配率计算书(厂房).docx_第9页
第9页 / 共10页
建筑装修垃圾分拣场初步设计装配率计算书(厂房).docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《建筑装修垃圾分拣场初步设计装配率计算书(厂房).docx》由会员分享,可在线阅读,更多相关《建筑装修垃圾分拣场初步设计装配率计算书(厂房).docx(10页珍藏版)》请在第壹文秘上搜索。

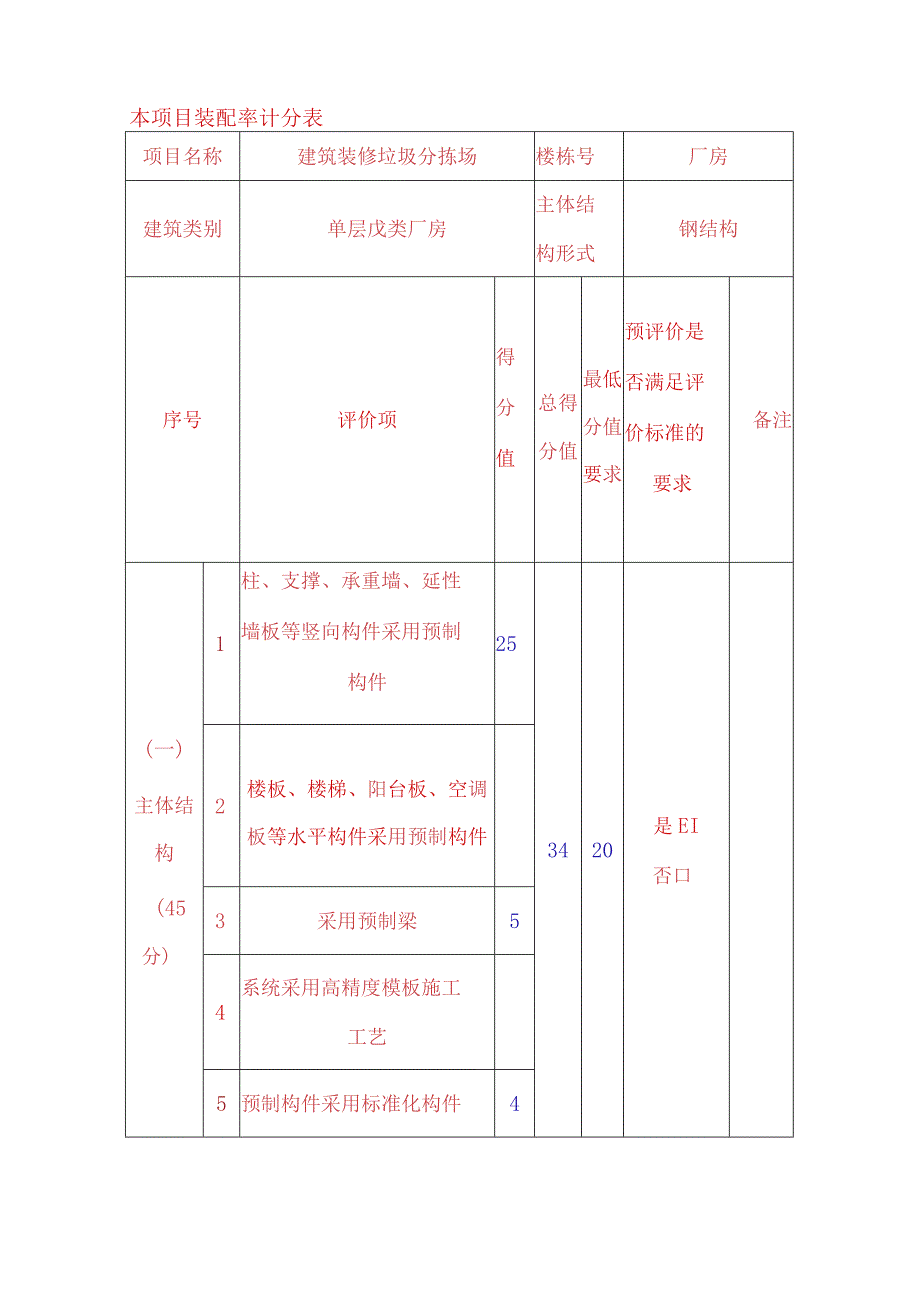

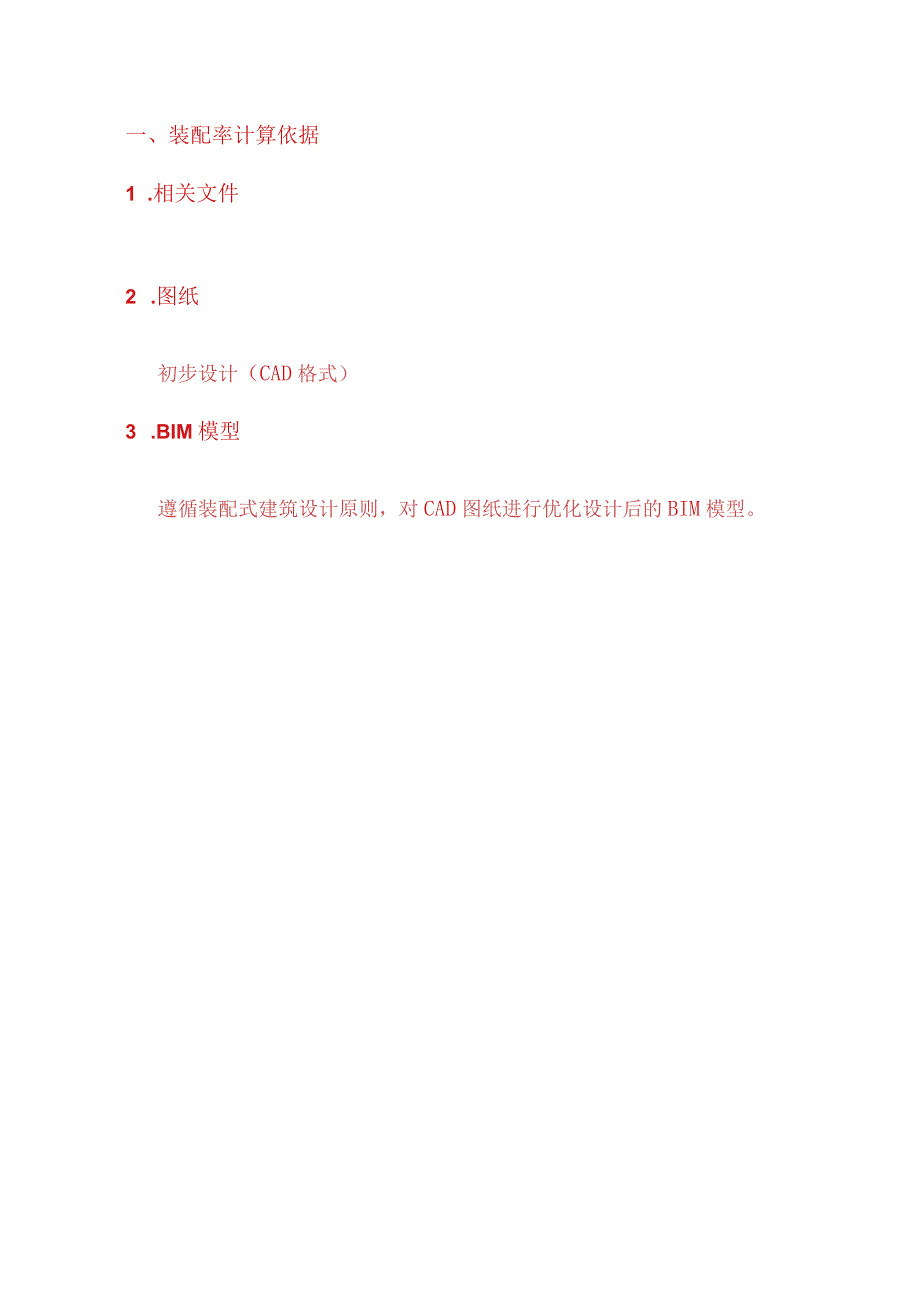

1、建筑装修垃圾分拣场初步设计装配相算书厂房一、装配率计算依据1 .相关文件2 .图纸初步设计(CAD格式)3 .BIM模型遵循装配式建筑设计原则,对CAD图纸进行优化设计后的BIM模型。本项目装配率计分表项目名称建筑装修垃圾分拣场楼栋号厂房建筑类别单层戊类厂房主体结构形式钢结构序号评价项得分值总得分值最低分值要求预评价是否满足评价标准的要求备注(一)主体结构(45分)1柱、支撑、承重墙、延性墙板等竖向构件采用预制构件253420是EI否口2楼板、楼梯、阳台板、空调板等水平构件采用预制构件3采用预制梁54系统采用高精度模板施工工艺5预制构件采用标准化构件46采用成型钢筋加工配送一体化(二)围护墙和

2、内隔墙(20分)7IP-小重围护墙(五选一)A采用具有自保温功能的薄砌工艺墙体1210是El否口(B采用高精度模板施工工艺的全现浇外墙C采用预制围护墙5D预制围护墙与保温、隔热一体化E预制围护墙与保温、隔热、装饰一体化8内隔墙(选A采用预制内隔墙B预制内隔墙与管线林化C预制内隔墙与管线、装修一体化7一)()装修和设备管线(30分)9全装修(选一)A居住建筑全装修126是口否口B公共建筑全装修63C仅公区和确定使用功能的区域装修10干式工法楼地面(选-)A采用架空、干铺或薄贴工艺B采用模块化保温隔声功能部品C采用具备供暖(制冷)功能的模块化保温隔声部品11集成厨房12集成卫生问13管线分离6(四

3、)信息化应用(5分)14BIM数据在设计、生产、施工中的有效传递415采用电子签名和电子签章实现现场管理人员身份的数字化116实现施工作业行为和管理行为数字化217实时生成数字化档案1总计18得分值总和6219缺少的评价项:干式工法楼地面、集成厨房、集成卫生间缺少项的分值18装配率(%)75.6自评结论装配式建筑设计单位项目负责人签字1.主体结构D柱、支撑、承重墙、延性墙板等主体结构竖向构件中装配式建筑技术应用比例应计算:qib=VbV100%式中:qlb柱、支撑、承重墙、延性墙板等主体结构竖向构件中高精度施工工艺的应用比例;Vlb柱、支撑、承重墙、延性墙板等主体结构竖向构件中采用高精度模板施

4、工工艺现浇混凝土体积之和;V柱、支撑、承重墙、延性墙板等主体结构竖向构件混凝土总体积。本楼栋主体结构竖向构件均为钢结构,应用比例为100%,该项得分25分。2)采用预制梁的应用比例:本楼栋主体结构均为钢结构,全为工厂制作,现场装配,应用比例为100%,该项得分5分。3)预制构件采用标准化构件本楼栋主体结构均为钢结构,全为工厂制作,现场装配,应用比例为100%,该项得分4分。2.外围护结构1)预制围护墙与保温、隔热一体化的应用比例计算:q2c=A2JAw2X1003zo式中:q2c围护墙与保温、隔热一体化的应用比例;A2c各楼层采用墙体、保温、隔热一体化做法的围护墙外表面积之和,计算时可不扣除门

5、、窗及预留洞口等的面积;w2各楼层围护墙外表面总面积,计算时可不扣除门、窗及预留洞口等的面积。本楼栋非承重外围护墙均采用单层压型金属板,均为钢结构厂家工厂制作,现场按照,应用比例为100%,该项得分5分。2)内隔墙中非砌筑墙体的应用比例计算:q2d=A2dA113100%式中:q2d内隔墙中非砌筑墙体的应用比例;A2d各楼层内隔墙中非砌筑墙体的墙面面积之和,计算时可不扣除门、窗及预留洞口等的面积;n3各楼层内隔墙墙面总面积,计算时可不扣除门、窗及预留洞口等的面积。3)内隔墙采用预制内隔墙与管线一体化的应用比例计算:Q2f=A2fAn3100%式中:q2f内隔墙采用墙体、管线一体化的应用比例;A

6、2f各楼层内隔墙采用墙体、管线一体化的墙面面积之和,计算时可不扣除门、窗及预留洞口等的面积。本楼栋内隔墙采用薄砌工艺墙体与预制内隔墙与管线一体的装配式建筑技术,采用BlM技术对内隔墙板进行排板设计,标记设备管线的预留预埋位置,将有设备管线的墙板在工厂进行线管、开关、插座底盒等设备的预埋。本项目采用预制内隔墙与管线一体化,其中预制内隔墙长度为78米,总内隔墙面积为78米,预制内隔墙比例为100%,该项得分为7分。3.内部装修1)建筑全装修:本楼栋采用全装修:外墙:单层压型金属板;内墙:单层压型金属板;窗:铝合金型材6+12A+6透明玻璃该项得分6分。2)管线分离比例计算:q3d=L3dL100%

7、式中:q3d管线分离比例;1.3d各楼层管线分离的长度,包括裸露于室内空间以及敷设在地面架空层、非承重墙体空腔和吊顶内的电气、给水、排水和采暖管线长度之和;1.各楼层电气、给水、排水和采暖管线的总长度。本楼栋采用管线分离:1.3d各楼层管线分离的长度为1564m1.各楼层电气、给水、排水和采暖管线的总长度为2203m根据公式q3d=L3dLX100%q3d=15642203=71.45%本楼栋采用管线分离,应用比例为71.45%,该项得分6分。3)本楼栋卫生间墙面、顶面和地面总面积为430平方米,其中墙面、顶面采用干式工法总面积为430平方米,干式工法应用比例为100%o本楼栋卫生间采用干式工

8、法工艺,应用比例为100%,该项得分55分。4 .装配率计算值装配率应按下式计算:P=+。3+Qq100%1一Q5式中:P装配率;Ql主体结构指标实际得分值;Q2围护墙和内隔墙指标实际得分值;Q3装修和设备管线指标实际得分值;Q4信息化应用实际得分值;Q5计算项目中缺少的计算项分值总和。本楼栋装配率为:P=20+10+17.5+4100-6100%62X100%82=75.6%5 .结论本楼栋结构柱全部采用预制构件;非承重外围护墙全部采用单层压型金属板,内隔墙全部采用100厚/200厚ALC条板,内隔墙采用内隔墙与管线一体化;采用全装修,采用集成卫生间,管线与主体结构分离,采用电子签名和电子签章实现现场管理人员身份的数字化,实现施工作业行为和管理行为数字化,实时生成数字化档案,装配率为71.8%。依据重庆市装配式建筑装配率计算细则(2021版)规定,本工程可评价为装配式建筑。
