1、施工现场外电防护检查标准外电线路主要指不为施工现场专用的原来已经存在的高压或低压配电线路，外电线路一般为架空线路，个别现场也会遇到地下电缆。由于外电线路位置已经固定，所以施工过程中必须与外电线路保持一定安全距离，当因受现场作业条件限制达不到安全距离时，必须采取屏护措施，防止发生因碰触造成的触电事故。1.施工现场临时用电安全技术规范(JGJ46)规定在架空线路的下方不得施工，不得建造临时建筑设施，不得堆放构件、材料等。2.当在架空线路一侧作业时，必须保持安全操作距离。最小安全操作距离见下表:外电线路电压等级(KV)11-1035IlO220330500最小安全操作距离(m)4.06.08.010
2、15注：上、下脚手架的斜道不宜设在有外电线路的一侧。主要考虑两个因素：一是必要的安全距离。高压线路由于周围存在的强电场的电感应，使附近的导体产生电感应，附近的空气也在电场中被极化，而且电压等级越高电极化就越强，所以必须保持一定安全距离，随电压等级增加，安全距离也相应加大。二是安全操作距离。施工现场属动态管理，施工现场作业过程，特别是搭设脚手架，一般立杆、大横杆钢管长6.5m,如果距离太小，操作中的安全无法保障。3 .施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合下表规定。外电线路电压等级(KV)11-1035最小垂直距离(m)6.07.07.04 .起重机严

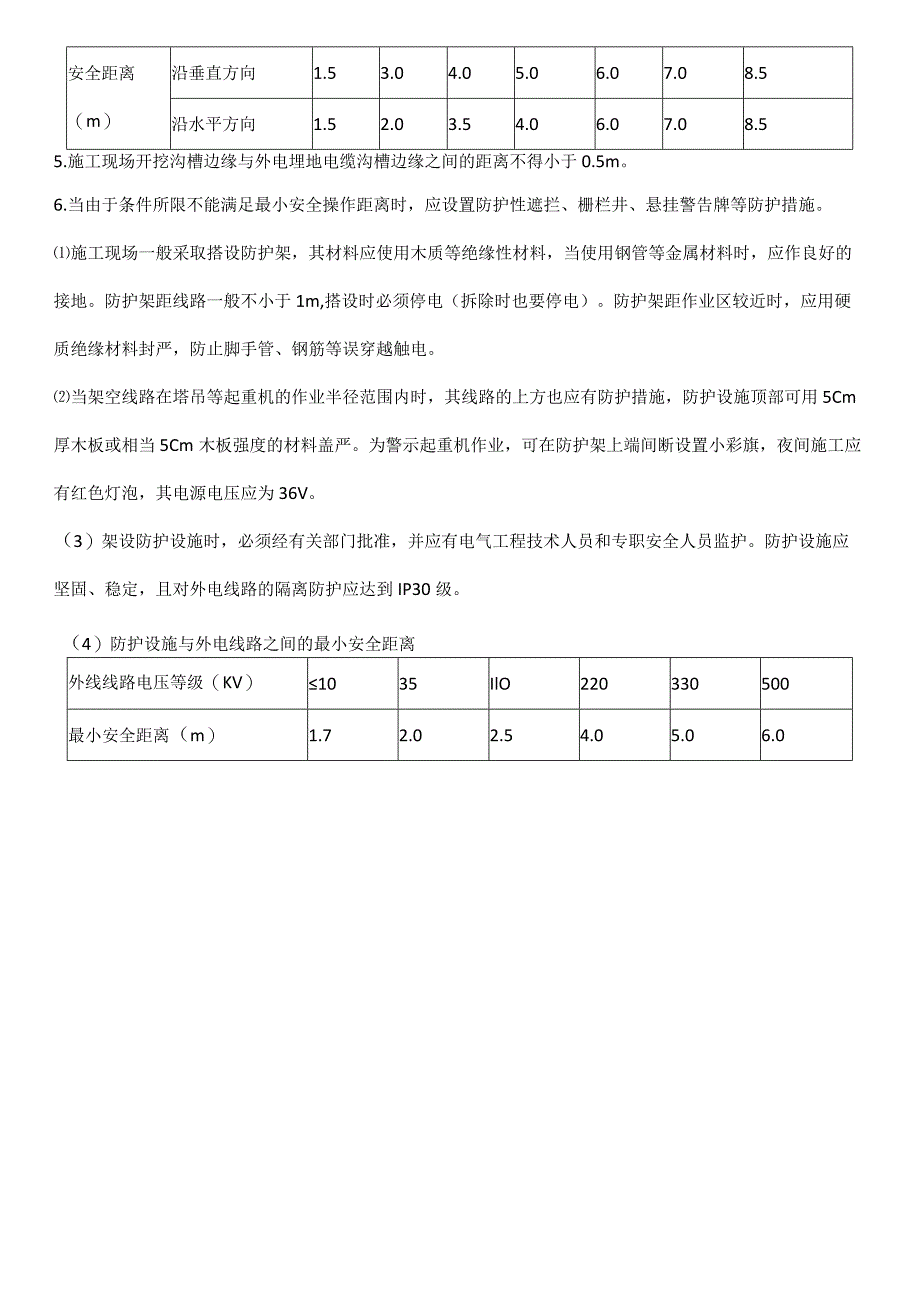

3、禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合下表规定。电压(KV)11035110220330500安全距离（m）沿垂直方向1.53.04.05.06.07.08.5沿水平方向1.52.03.54.06.07.08.55.施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5m。6.当由于条件所限不能满足最小安全操作距离时，应设置防护性遮拦、栅栏井、悬挂警告牌等防护措施。施工现场一般采取搭设防护架，其材料应使用木质等绝缘性材料，当使用钢管等金属材料时，应作良好的接地。防护架距线路一般不小于1
4、m,搭设时必须停电（拆除时也要停电）。防护架距作业区较近时，应用硬质绝缘材料封严，防止脚手管、钢筋等误穿越触电。当架空线路在塔吊等起重机的作业半径范围内时，其线路的上方也应有防护措施，防护设施顶部可用5Cm厚木板或相当5Cm木板强度的材料盖严。为警示起重机作业，可在防护架上端间断设置小彩旗，夜间施工应有红色灯泡，其电源电压应为36V。（3）架设防护设施时，必须经有关部门批准，并应有电气工程技术人员和专职安全人员监护。防护设施应坚固、稳定，且对外电线路的隔离防护应达到IP30级。（4）防护设施与外电线路之间的最小安全距离外线线路电压等级（KV）1035IlO220330500最小安全距离（m）1.72.02.54.05.06.0
