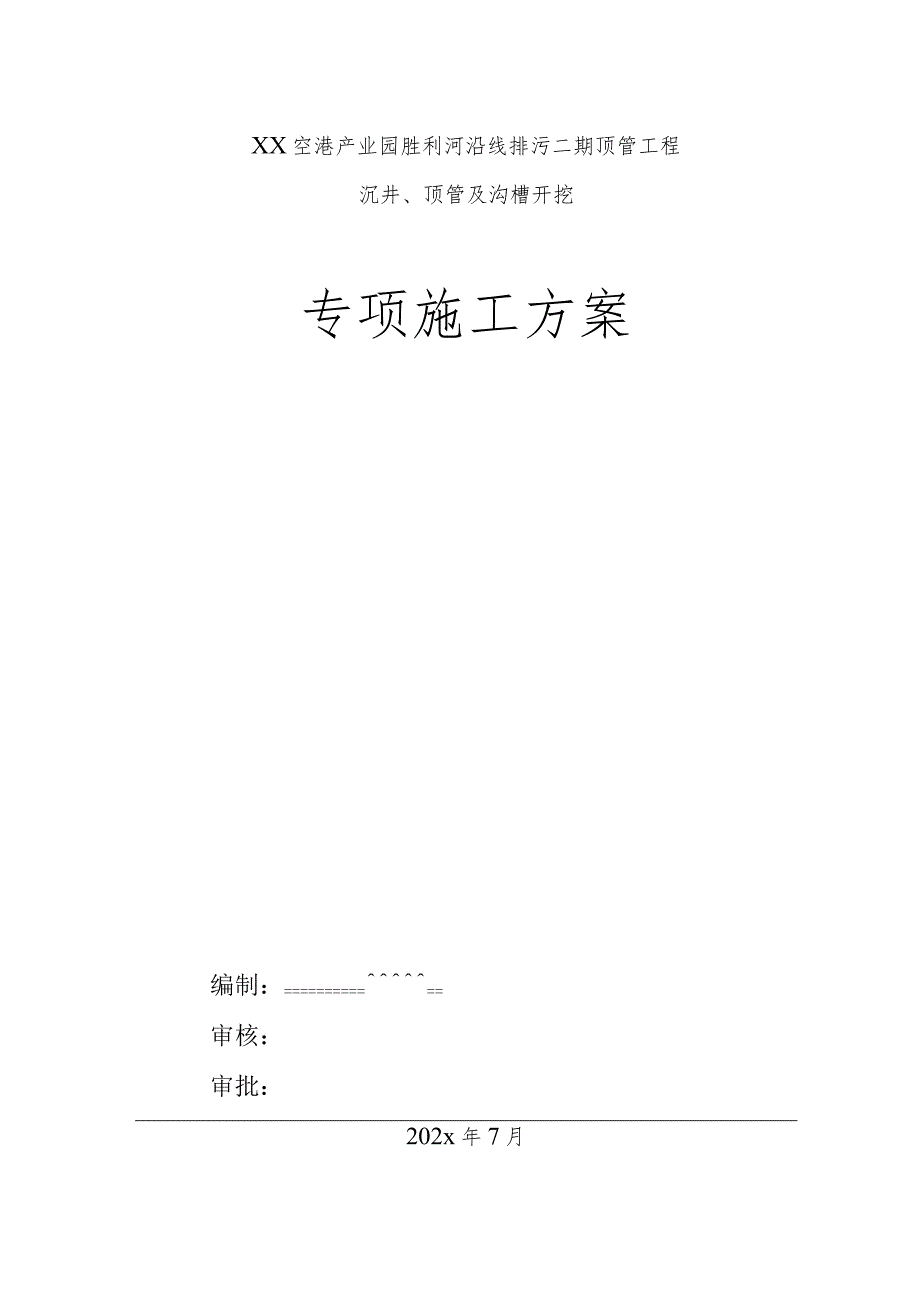

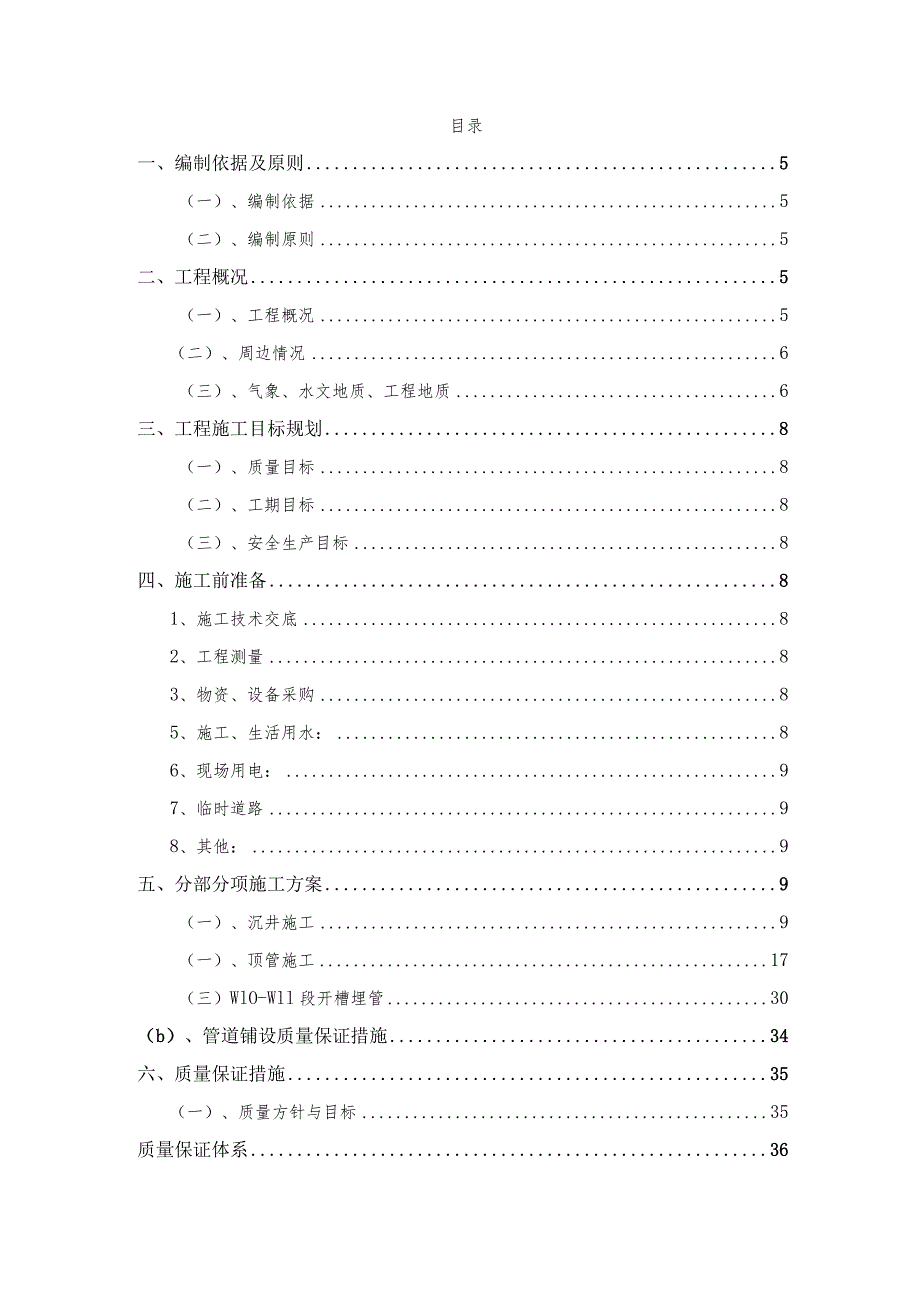

1、XX空港产业园胜利河沿线排污二期顶管工程沉井、顶管及沟槽开挖专项施工方案编制：=审核：审批：202x年7月目录一、编制依据及原则5（一）、编制依据5（二）、编制原则5二、工程概况5（一）、工程概况5（二）、周边情况6（三）、气象、水文地质、工程地质6三、工程施工目标规划8（一）、质量目标8（二）、工期目标8（三）、安全生产目标8四、施工前准备81、施工技术交底82、工程测量83、物资、设备采购85、施工、生活用水：86、现场用电：97、临时道路98、其他：9五、分部分项施工方案9（一）、沉井施工9（一）、顶管施工17（三）WlO-Wll段开槽埋管30（b）、管道铺设质量保证措施34六、质量保证

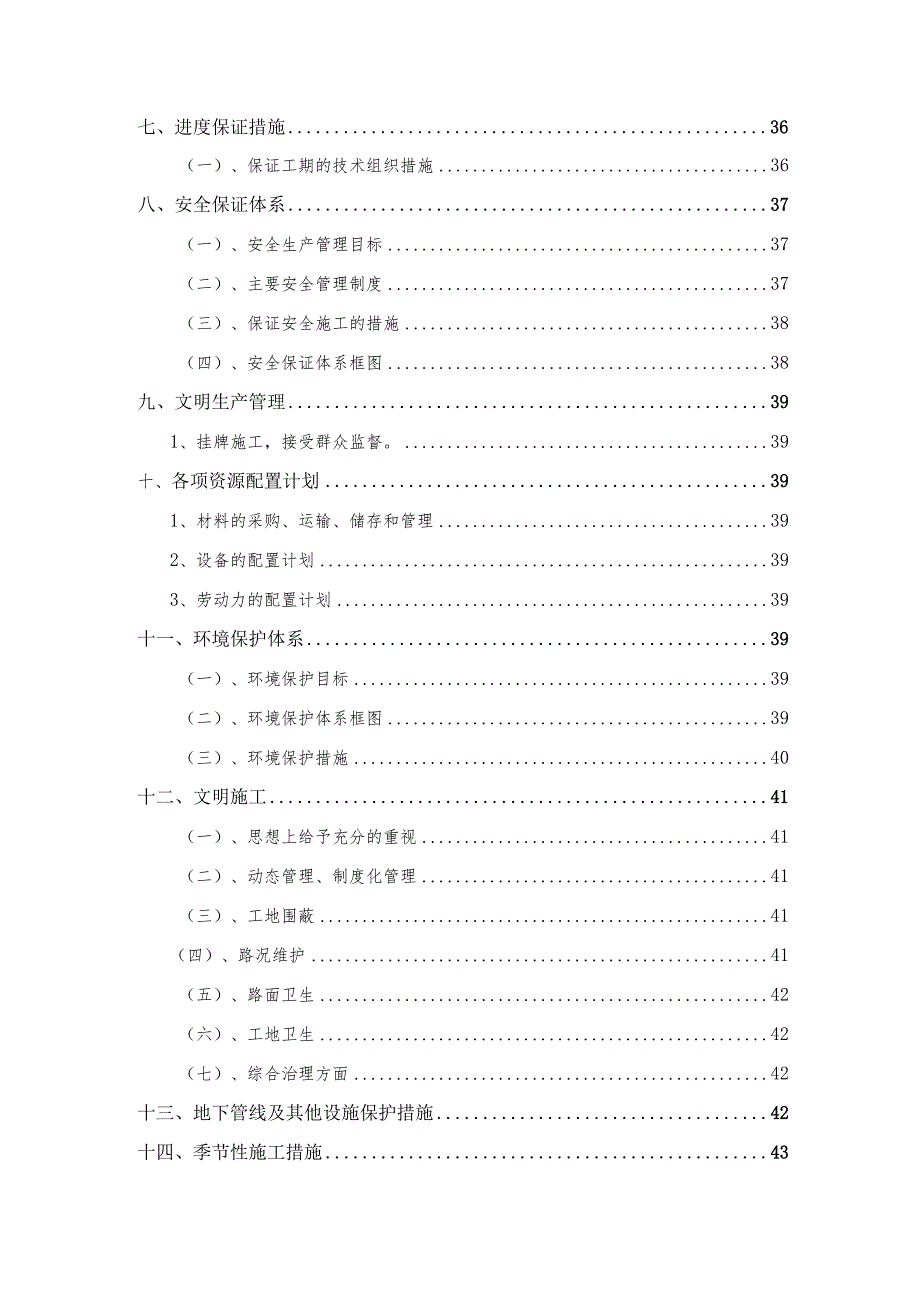

2、措施35（一）、质量方针与目标35质量保证体系36七、进度保证措施36（一）、保证工期的技术组织措施36八、安全保证体系37（一）、安全生产管理目标37（二）、主要安全管理制度37（三）、保证安全施工的措施38（四）、安全保证体系框图38九、文明生产管理391、挂牌施工，接受群众监督。39十、各项资源配置计划391、材料的采购、运输、储存和管理392、设备的配置计划393、劳动力的配置计划39十一、环境保护体系39（一）、环境保护目标39（二）、环境保护体系框图39（三）、环境保护措施40十二、文明施工41（一）、思想上给予充分的重视41（二）、动态管理、制度化管理41（三）、工地围蔽41（四
3、）、路况维护41（五）、路面卫生42（六）、工地卫生42（七）、综合治理方面42十三、地下管线及其他设施保护措施42十四、季节性施工措施43（一）、雨季、汛期施工措施43（一）、夏季高温季节施工措施44十五、特殊条件下的施工措施45（一）、夜间施工措施45机械设备一览表45十六、施工现场平面布置图47编制依据及原则(一)、编制依据本专项施工方案的编制依据如下：1、XX空港产业园胜利河沿线排污二期顶管工程设计图纸；2、国家现行的工程建设政策、法规和工程施工与验收规范、技术标准：混凝土和钢筋胫排水管(GB/T1186-1999)混凝土结构工程施工及验收规范(GB50204-2002)给水排水构筑物
4、施工及验收规范(GBJ141-90)给排水管道工程施工及验收规范(GB50268-2008)建筑基坑支护技术规范(JGJI20-99)建筑边坡工程技术规范(GB50330-2002)XX市建筑工程危险性较大工程专项施工方案编制及专家论证审查实施细则(宁建工字【2009】104号文)危险性较大的分部分项工程安全管理办法(建质【2009】87号文)3、施工现场调查资料4、xx市空港产业园胜利河沿线污水管线二期工程岩土工程勘察报告5、本单位资源状况及类似工程项目的施工与管理经验。(二)、编制原则1、严格执行规范和国家方针政策，确保本工程项目的设计要求。2、施工部署科学合理，统筹兼顾，采取有效措施，充
5、分发挥主观能动性，综合平衡，全面安排。3、采用先进的施工方法，充分运用已经评审过的成果、成熟的工法。二、工程概况(一)、工程概况本工程为XX市空港产业园胜利河沿线排污二期顶管工程，工程位于XX市空港产业园内，管道沿规划北环路南侧敷设，东起胜利河东侧上游既有检查井，西至将军大道下游既有检查井。管道总长736米，管径DN1500mm,顶管段693米，开挖段43米，管道设计平均埋深8.38米，(现有地面标高：管道现有埋深平均：)其中WlTVlO段采用顶管工艺施工（平均每段顶程约70米）；WlO-Wll井采用开挖埋管施工，；顶管工作井及接收井采用沉井工艺施工（工作井5座；接收井4座）；顶管管材采用F型
6、m级钢筋混凝土排水管，其中W9-W10段需穿越胜利河。参建单位建设单位：XX市空港投资发展有限公司设计单位：XX天元市政设计有限公司监理单位：XX工苑建设监理咨询有限公司施工单位：XX华宇建设股份有限公司（二）、周边情况本工程位于规划北环路路南侧，周边环境较好，无外界条件干扰，地下无市政及军事管线通过。北环路北侧有三条高压输送线，距离较远。（三）、气象、水文地质、工程地质1、气象、水文地质：项目场地地貌单元属秦淮河漫滩丘陵地貌。对本工程有影响的地下水类型主要为孔隙潜水，孔隙潜水主要赋存于、-1、-2、-3层土中，层位较好隔水层。孔隙潜水的水位、水量主要受大气降水影响。根据地质报告显示地下水位埋
7、深0.001.60米，稳定潜水地下水位埋深为0.131.82米，相应标高为8.3013.85米。地下水位年变幅为L（T2.0米左右。2、工程地质：管道沿规划北环路南侧敷设，所涉土质主要为：1）层素填土：灰黄色、灰色、松散。主要由粘性土组成，夹少量碎砖、石、瓷片、植物根茎，部分地段夹灰黑色塘填土，软流塑状态，为新迁回填io该层层厚0.502.60米，层底埋深0.502.60米。2）T层粉质粘土：灰黄色、灰褐色，可-软塑状态，见虫孔、铁镒质氧化物，为新迁沉积土，无摇震反应，中偏高压缩性，切面光滑，有光泽，干强度中等，韧性中等。该层层厚0.32.30米，层底埋深为2.503.50米。3）-2淤泥质粉
8、质粘土粉质粘土：青灰色、灰色，软“流塑状态，为新迁沉积土，局部夹薄层粉土、粉砂，无摇震反应，中偏高压缩性，切面光滑，有光泽，干强度中等，韧性中等。该层层厚3.307米，层底埋深5.807.0米,层底埋深5.809.50米。4)-3层粉质粘土：灰绿色，软可塑状态，无摇震反应，中偏高压缩性，切面光滑，有光泽，干强度中等。该层层厚LO(T8.50米，层底埋深4.5(115.50米。5)层粉质粘土：褐黄色、灰褐色，可塑状态为主，局部硬塑状态，夹少量铁、镒质结核及浅色粘土团块及条带，偶夹姜结石，中等压缩性，稍有光滑，干强度中等，韧性中等，无摇震反应。该层层厚0.88.20米，层底埋深2.5016.80米
9、。6)层残积土：棕黄色、砖红色、灰褐色、紫灰色，结构较松散，主要由风化岩块混粘性土组成，可、硬塑或中密状态，夹少量砾石，砾径多为1X1.52cm,最大达2X4X5cm,含量约30%,风化岩块多呈粘土化。该层层厚0.60-2.50米,层底埋深4.3-18.30米。7)T层强风化砂岩：砖红色，岩芯破碎，上部呈密实砂状土状，富含风华岩块，岩体极易破碎，岩体基本质量等级为V级，浸水易软化。该层层厚L70米3.30米,层底埋深6.5020.30米。8)-2层中风化粉砂岩：砖红色，岩芯较完整，呈短柱长柱状，采取率8590%,手折易断，为极软质岩，岩体基本质量等级为V级，浸水易软化。该层未钻穿。注：顶管及沟
10、槽开挖涉及土层情况如附图3、主要工程量序号名称型号及规格单位数量施工工艺1In级钢筋混凝土排水管DN1500mm米608泥水平衡顶管工艺2In级钢筋混凝土排水管DN1500mm米85人挖土顶顶管工艺3顶管工作井9700mm座5沉井4顶管接收井6700mm座4沉井5In级钢筋混凝土排水管DN1500mm米43开槽埋管6污水检查井国标02S515座1三、工程施工目标规划（一）、质量目标施工中严格按规范进行分部分项工程的质量检验和评定，接受业主、监理工程师的监督检查,确保优质工程。（二）、工期目标我部计划2011年3月18日开工，竣工日期为2011年7月150；施工有效日期为120天（以监理工程师批
11、准的开工日期计算）。（三）、安全生产目标工程施工贯彻“安全第一，预防为主”的原则，施工过程中杜绝重大伤亡事故。四、施工前准备1、施工技术交底开工前做好现场调查，核实施工图设计和工程地质情况，根据设计图纸，结合施工现场条件，进行施工技术交底。2、工程测量施工测量是工程施工的基础性工作，项目经理组织由专业测量人员组成的工地测量组，对基准点进行系统复核，引测控制桩，为建筑物定位放线及施工过程控制、沉降观测打好基础，施工测量的成果应作为竣工资料归档管理。施工测量仪器按计量法标准进行计量管理，并附有按期检定的合格标识和使用标识，确保仪器的使用有效性和测量精度。3、物资、设备采购对采购计划进行分级审批。专
12、人采购，重要的物资要进行看货、看样，并进行订货前的抽样检测和试验，确认产品符合规定的采购标准后方可订货。产品须取得出厂合格证、质量保证书，确保符合设计的各项技术标准，方可进货验收。4、施工临时设施在工程项目实施现场搭设必要的临时设施。5、施工、生活用水：施工现场无供应水点，考虑沉井主体采用商品混凝土施工，现场用水量较小，我方计划采用水车送水方式，并配以IOm3钢制水箱解决生活用水；施工用水采用胜利河水源。6、现场用电：经现场多次调查和协调，现场动力电源无法接入施工现场，我项目部在现场配备了一台75KW及一台150KW发电机以满足沉井及顶管施工要求。7、临时道路施工现场无进出场道路，根据现场情况
13、依据就近的原则铺设施工道路便于施工机械、材料进出。主干管往各施工地点根据现场情况另行设置临时道路。在施工过程中注意对既有道路、既有设施的保护。8、其他：为了安全文明施工的要求，XX空港产业园胜利河沿线排污二期顶管工程沟槽开挖、沉井制作以及顶管时产生的土方和泥浆均需外运，外运至业主指定弃土场。五、分部分项施工方案（一）、沉井施工1、沉井施工概述根据设计要求，顶管工作井及接收井采用沉井工艺施工。工作井共计5座，接收井共计4座；设计井盖平均标高为：11.26,现有地面平均标高为9.76m,沉井平均制作高度为10.24米（具体沉井技术参数见下表）。由于本工程井体外形尺寸较大、高度较高，故整个沉井制作分
