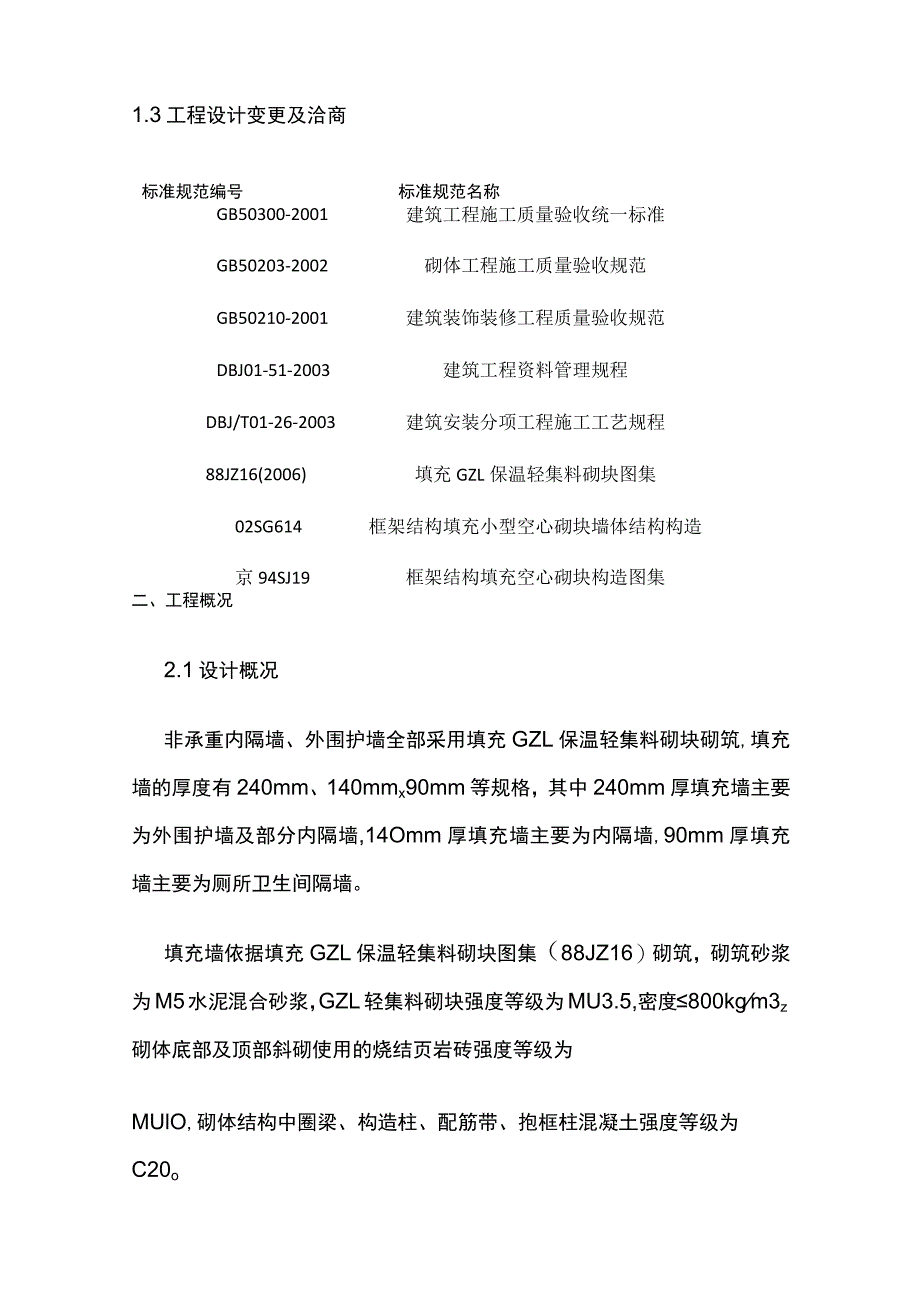

1、框架工程二次结构砌筑施工方案目录一、编制依据二、工程概况三、施工部署四、施工准备五、小型空心混凝土砌块隔墙施工六、质量保证措施七、安全文明施工措施八、成品保护措施九、环境保护措施附图一：外用电梯位置示意图一、编制依据1.3工程设计变更及洽商标准规范编号标准规范名称GB50300-2001建筑工程施工质量验收统一标准GB50203-2002砌体工程施工质量验收规范GB50210-2001建筑装饰装修工程质量验收规范DBJ01-51-2003建筑工程资料管理规程DBJ/T01-26-2003建筑安装分项工程施工工艺规程88JZ16(2006)填充GZL保温轻集料砌块图集02SG614框架结构填充小

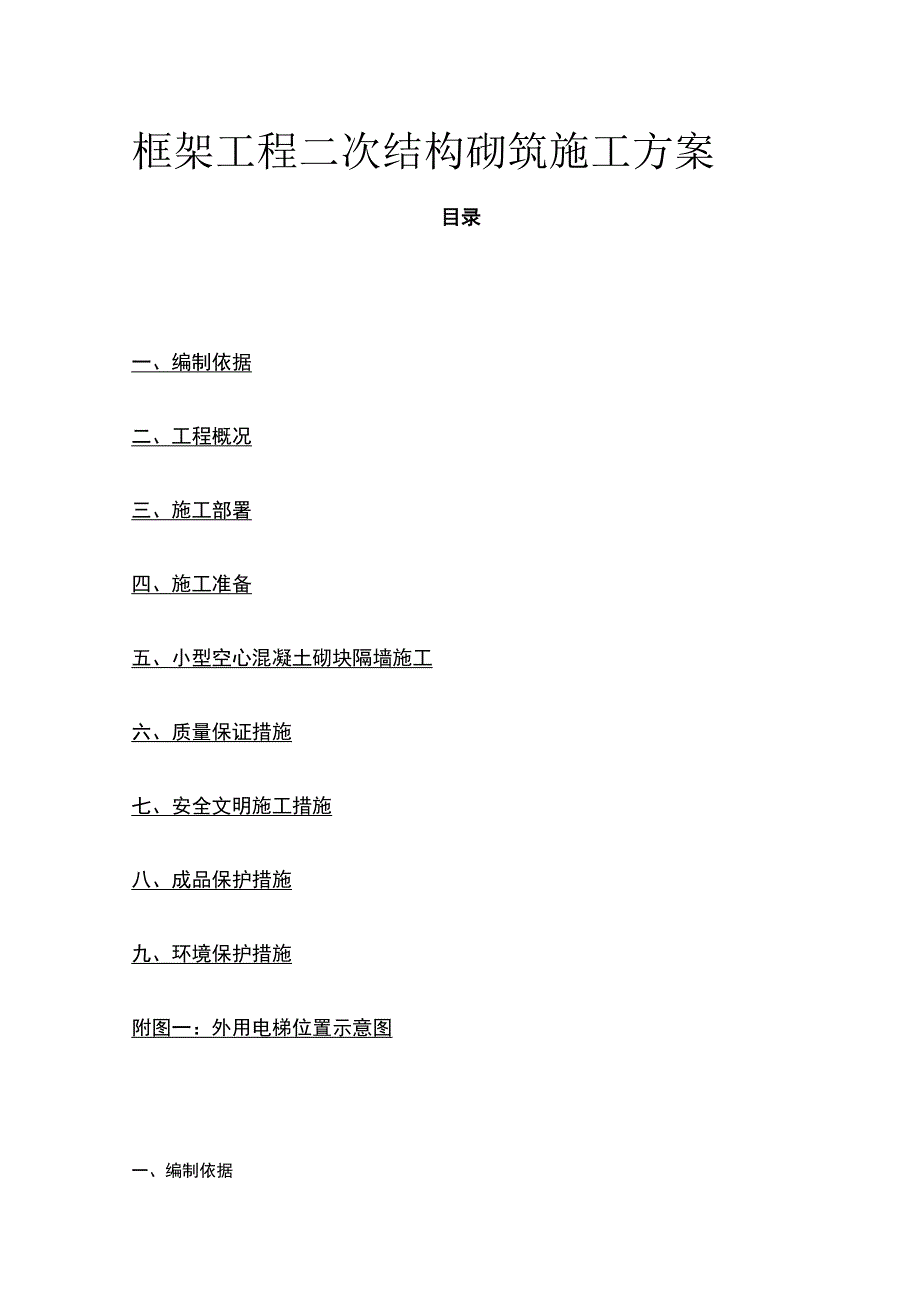

2、型空心砌块墙体结构构造京94SJ19框架结构填充空心砌块构造图集二、工程概况2.1设计概况非承重内隔墙、外围护墙全部采用填充GZL保温轻集料砌块砌筑,填充墙的厚度有240mm、140mmx90mm等规格，其中240mm厚填充墙主要为外围护墙及部分内隔墙,14Omm厚填充墙主要为内隔墙,90mm厚填充墙主要为厕所卫生间隔墙。填充墙依据填充GZL保温轻集料砌块图集（88JZ16）砌筑，砌筑砂浆为M5水泥混合砂浆，GZL轻集料砌块强度等级为MU3.5,密度800kgm3z砌体底部及顶部斜砌使用的烧结页岩砖强度等级为MUlO,砌体结构中圈梁、构造柱、配筋带、抱框柱混凝土强度等级为C20o2.2工程难点

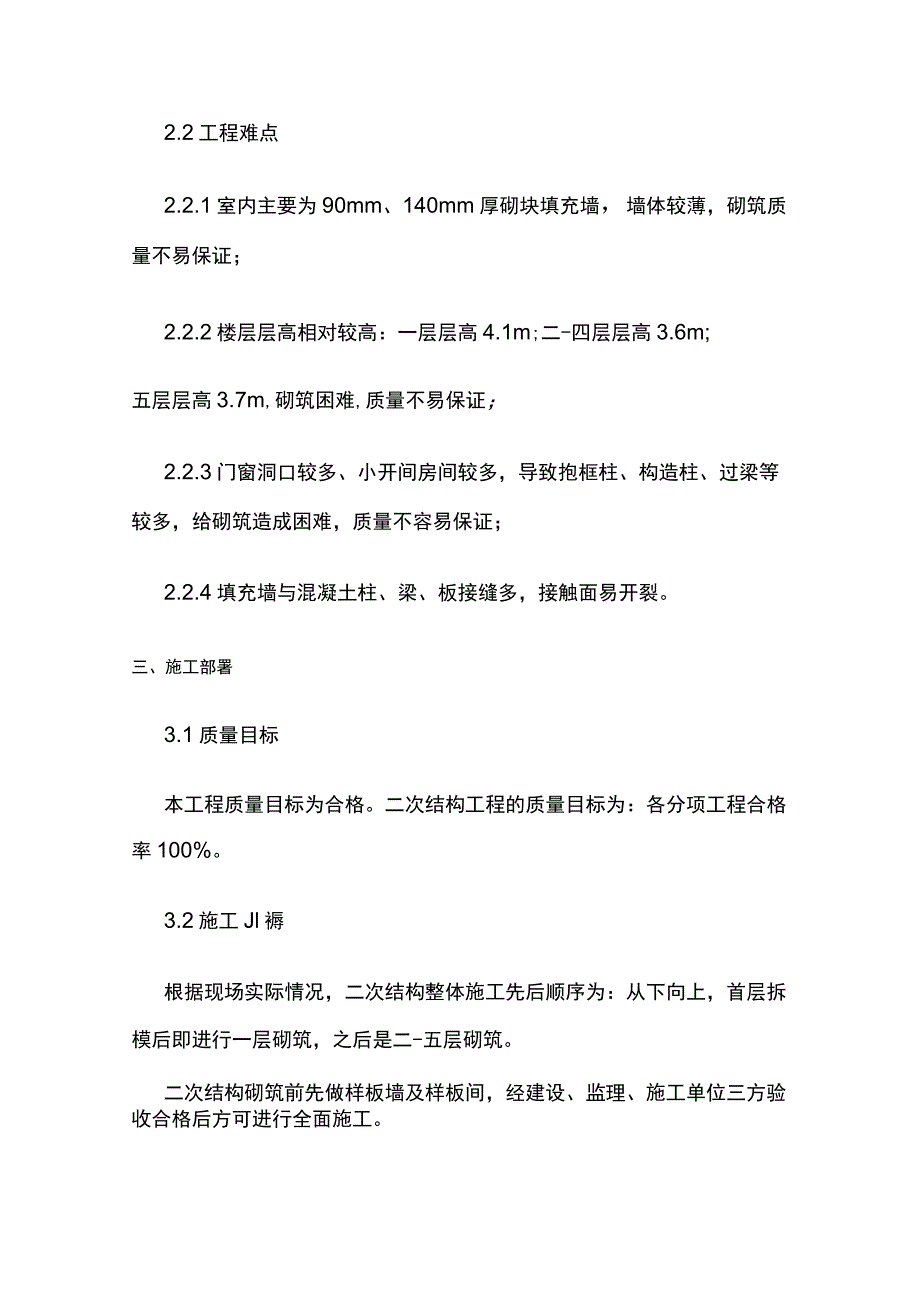

3、2.2.1室内主要为90mm、140mm厚砌块填充墙，墙体较薄，砌筑质量不易保证；2.2.2楼层层高相对较高：一层层高4.1m;二-四层层高3.6m;五层层高3.7m,砌筑困难,质量不易保证；2.2.3门窗洞口较多、小开间房间较多，导致抱框柱、构造柱、过梁等较多，给砌筑造成困难，质量不容易保证；2.2.4填充墙与混凝土柱、梁、板接缝多，接触面易开裂。三、施工部署3.1质量目标本工程质量目标为合格。二次结构工程的质量目标为：各分项工程合格率100%。3.2施工Jl褥根据现场实际情况，二次结构整体施工先后顺序为：从下向上，首层拆模后即进行一层砌筑，之后是二-五层砌筑。二次结构砌筑前先做样板墙及样板
4、间，经建设、监理、施工单位三方验收合格后方可进行全面施工。3.3施工准备工作彳壬务划分3.4劳动力配置劳动力均衡需求量如下：序号工种人数1钢筋工122瓦工603木工204抹灰工505水电工20序号名称数量备注1物料提升架1部2混凝土搅拌机1台3砂浆搅拌机1台3.6材料进场及存放3.6.1所有材料按计划进场，材料股负责及时供应。材料进场后由工长、技术员、质检员同时验收，合格后方可使用，有复试要求的经试验合格后方可使用于工程中。3.6.2水泥、砂、石、轻集料砌块等材料按现场平面布置图堆放。3.7施工进度计划2006.7.52006.7.31-1.2米以上基础及首层砌筑施工。2006.7.42006
5、.7.15二层二次结构施工。2006.7.122006.7.23三层二次结构施工。2006.7.202006.7.31四层二次结构施工。2006.8.12006.8.12五层二次结构施工。3.8施工现场平面布置二次结构施工时主体结构施工还未完毕，现场重新按照装修施工需要进行布置，但尽量利用现有的水、电、消防等设施及现场硬化路面。在主楼北侧中间位置设置一部物料提升架，具体位置见附图一。四、施工准备4.1技术准备工作4.1.1 专业技术人员熟悉图纸，对于图纸有问题的地方及时与设计联系解决。4.1.2 编制主要材料及机具的需用计划，物资设备部门按计划分批按时组织进场。4.1.3 专业技术人员编制分项
6、工程技术交底，并及时向工长及施工人员进行图纸及分项工程技术交底。4.1.4 外管部门做好劳动力计划，并组织评审及选择工作。4.2施工准备工作4.2.1 现场临时用电由甲方提供的变压器接入的现场总配电箱位于现场北侧，本工程采用TN-S三项五线制供电系统，在L6、12、18层设置二级电箱,各施工楼层设流动箱，以满足装修用电。为了保证外用电梯的正常使用，外用电梯用电采用独立电源供电。4.2.2 现场临时上下水在现场办公楼东北角挖一水井并设消防泵房，消防水管DNlOO既作为施工供水又作为消防供水，现场设消火栓井6座，呈环形布置，用于现场消防，生活用水用DN50管道。公寓楼设DNlOO消防立管两道，在每
7、层设球筏供楼内施工用水。五、GZL轻集料保温砌块隔墙施工5.1 材料准备本工程所选用的砌块材料必须是优质产品，砌块龄期宜大于35d,并且不得小于28d0进场时必须提供材料的准用证、出厂合格证及检测报告,先进行严格仔细的外观检查,符合规范规定后才准入场。进场后，按规范规定进行现场取样，送到检测部门进行检测，检测合格达到设计或规范要求的指标，并报监理批准后方准使用。所用的水泥必须有出厂合格证和检测报告，经北京市建委备案，并要按规范要求进行进场复试，复试合格报监理批准后方可使用。施工中所用的砂浆必须按照设计要求进行配合比试配，按照试配的配合比进行搅拌，并留好试块，按规定送试。5.2 填充墙砌筑5.2
8、.1 操作工艺工艺流程基层清理一放线一打孔、植筋一绑扎构造柱筋，甩墙拉筋一钢筋验收一砌体砌筑一支构造柱、配筋带、抱框模板一混凝土浇筑一剩余砌体砌筑及顶部处理一砌体验收施工要求轻集料保温砌块隔墙与主体结构要进行有效拉结，在连接处从楼板面起第一道拉结筋高度为600mm,以后每600mm一道，拉结筋采用26,拉结筋、配筋带及构造柱采用环氧树脂胶植筋，拉结筋植入深度为80mm,配筋带及构造柱植入深度为100mm。拉结筋伸入隔墙长度为700mmo在门窗洞顶标高处、窗台标高处、无门窗洞处在墙高1/2处设置通长混凝土12Omm高同墙厚的混凝土配筋带，配筋4lO,水平筋6Q200,详见图Io图1拉结筋及配筋带
9、拉结作法详图建筑隔墙过梁位置见建筑施工图，过梁宽同墙宽，高度及配筋详见下表1。过梁采取现浇方法施工。表1序号梁跨度L(mm)过梁长度梁高上筋下筋箍筋1L1000L+5001202122126(gl0022000L1000L+5001802123126(S15032500L2000L+500240212216巾615043000L2500L+700300214314615053500L3000L+7003002143168(g200注L当砌体墙厚120mm时在墙中间位置可只设置l(p6500。2、当过梁高度不符合砌块模数时，可用普通砖补齐。在填充墙的拐角处、T字形接头处、墙体端头处、沿墙长每4米
10、处按设计要求设置构造柱，构造柱尺寸为墙厚24Omm,柱主筋为412,柱箍筋6200,构造柱与上下结构进行连接，连接方式同拉接筋。构造柱主筋采取绑扎搭接方式，搭接长度为48.3d(600mm),沿构造柱高度每600mm预留26向墙内各伸出100Omm,详见图2、图3o图2填充墙构造柱与砌体拉结筋作法图3填充墙构造柱与主体结构拉结作法室内隔墙门洞口两侧设置抱框,门洞口宽度L8m时及2.1m时的抱框、过梁及配筋带作法见图4、图5o图4门洞口宽度1.8m时洞口及抱框做法图5门洞口宽度2.1m时洞口及抱框做法（通顶）在墙体门窗洞顶标高处及窗台标高处设通长钢筋混凝土现浇带，宽同墙厚，高为12Omm,主筋为
11、410,箍筋为06200;无门窗洞的墙体在墙高1/2处设通长钢筋混凝土现浇带，截面配筋同上，现浇带与主体结构的连接做法同构造柱与主体结构的连接做法。过梁、构造柱、圈梁、配筋带模板应根据过梁、构造柱、圈梁、配筋带长度、高度采用周转过的旧多层板提前加工备用。模板采用卡具和100,100mm方木加固。在隔墙施工时，与混凝土剪力墙连接的陶粒隔墙砌块尺寸应比混凝土墙薄3cm,作为后期抹灰预留厚度。隔墙砌筑时砌块底部朝上，以便坐浆和浇筑混凝土配筋带，窗洞口两侧砌块无槽一端面向洞口，窗框固定点处需使用预制混凝土锚固块砌筑。砌块应错缝搭接，搭接长度不小于90mm,灰缝高度IOmm,构造柱部位采用马牙茬砌筑，马
12、牙茬长度100mm。填充墙砌至接近梁、板底时，应留一定的空隙，待填充墙砌筑完并至少间隔7天后，再用页岩砖斜砌挤紧，并用砂浆塞实。90mm隔墙顶部无法采用斜砌时设压顶混凝土带，压顶混凝土带高度50-100mm,先在梁、板底固定8膨胀螺栓，间距1000mm,再用通长6与膨胀螺栓焊接，最后用豆石混凝土塞实(K)在隔墙施工前由技术人员做好排版图及技术交底详细传达给施工班组，并严格实施。5.2.2 施工技术措施测量人员在结构楼板上和框柱上放出轴线及水平标高线，砌筑施工人员根据图纸和轴线弹好墙体边线及门窗洞口位置线。砌筑前应根据砌筑工程量及砌块模数制作皮数杆。墙体砌筑时应单面挂线，随着砌体的增高要随时用靠
13、尺校正平整度、垂直度,保证墙体垂直、平整,不允许砸砖修墙。每天砌筑高度不得大于1.8m。在砌筑砂浆终凝前时间内，应将灰缝刮平。砌筑砂浆不准使用已经初凝的砂浆，且使用过程中不准随便加水,搅拌后的砂浆要尽快在短时间内用完，避免时间过长，砂浆凝固。在浇筑圈梁、过梁、构造柱及配筋带、抱框混凝土时，要注意保证钢筋的保护层及钢筋的位置正确，混凝土要通过振捣棒和敲击方式进行振捣，保证混凝土密实。水电专业作管应采用云石机切槽，隐检完毕后通知土建用干硬性豆石混凝土塞实、填满，抹灰前表面钉钢板网作加强处理。523、质量标准保证项目：砌块的品种、规格、强度必须符合设计要求，有出厂合格证、试验报告。砂浆品种必须符合设
14、计要求，强度必须符合下列规定：A、同品种、同强度等级砂浆各组试块平均强度不小于fm,k0B、任意一组试块强度不小于0.5fmzkoU砌体水平灰缝砂浆饱满，立缝填塞密实。D、转角处严禁留直槎，其它部位应留斜槎。()基本项目：上下砌块错缝,块体搭砌长度90mm,竖向通缝不大于2皮。接槎处砂浆密实,砖缝平直，接槎处水平灰绛小于5mm或有透亮缺陷的不超过5个。拉结筋、构造柱、现浇钢筋混凝土带、抱框等均符合设计要求。允许偏差项目，见下表：序号顶目允许偏差(mm)检查方法1轴线位移IO拉线尺量检查2垂直度10m5吊线、尺量检查3表面平整度8用2m靠尺，楔形尺检查4水平灰缝平直度10拉IOm线，尺量检查5门窗洞口宽度(后塞口)高度5尺量检查6水平灰缝厚度2与皮数杆比较尺量检查7构造柱、配筋带、抱框等截面+10尺量检查8外墙窗口位置上下偏移20用经纬仪或吊线检查，以底层窗口为准524应注意的质量问题砂浆强度不够：注意不使用过期水泥，计量要准确，保证搅拌时间，砂浆试块的制作、养护、试压应符合规定。墙体顶面不平直：砌到顶部时不好使线，墙体容易里出外进，应在梁底或板底弹出墙边线，认真按线砌筑，以保证墙体顶部平直通顺。(3)砌体墙后剔凿：预留孔洞、预埋件应预留、预埋
