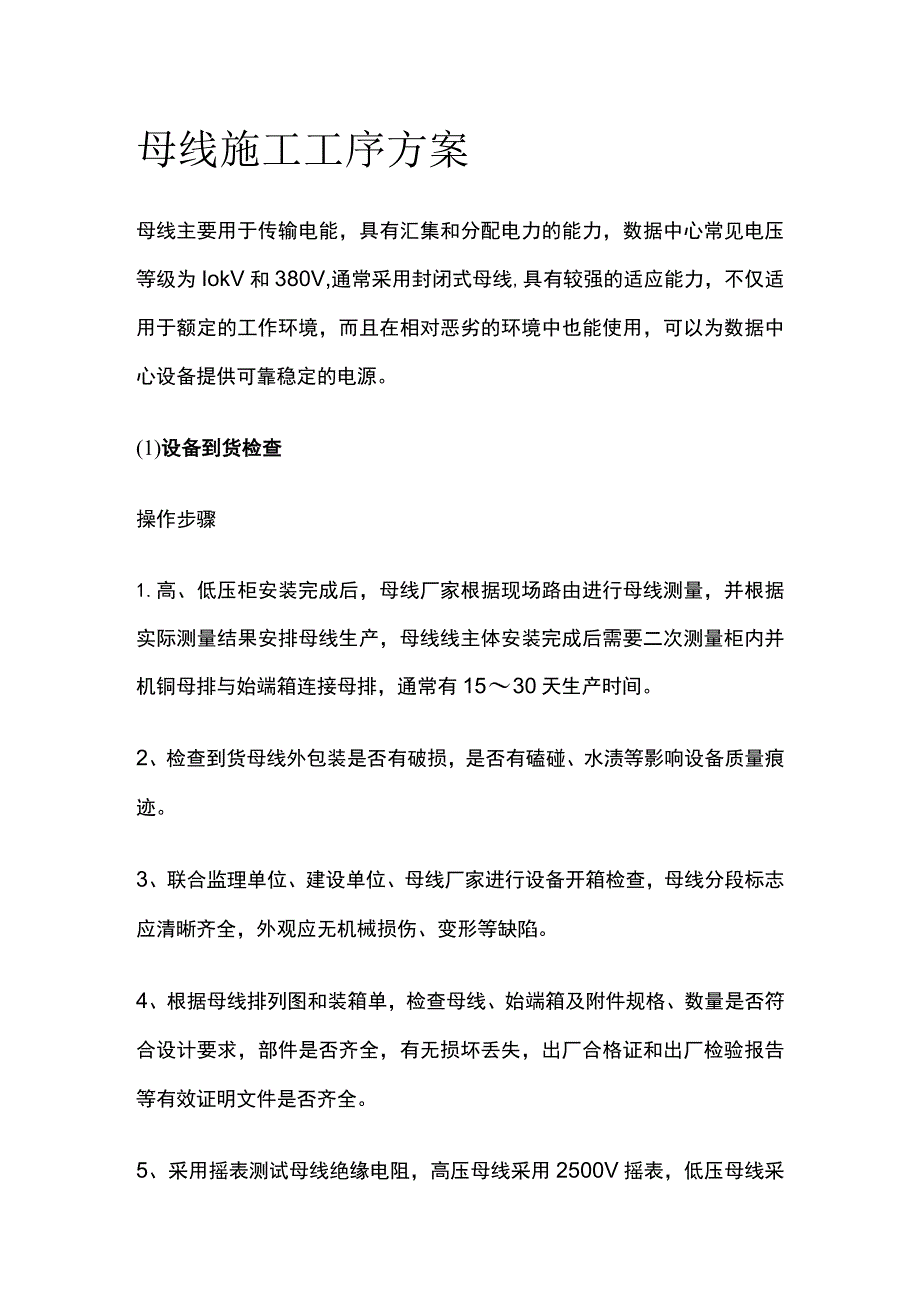

1、母线施工工序方案母线主要用于传输电能，具有汇集和分配电力的能力，数据中心常见电压等级为IokV和380V,通常采用封闭式母线,具有较强的适应能力，不仅适用于额定的工作环境，而且在相对恶劣的环境中也能使用，可以为数据中心设备提供可靠稳定的电源。(1)设备到货检查操作步骤1.高、低压柜安装完成后，母线厂家根据现场路由进行母线测量，并根据实际测量结果安排母线生产，母线线主体安装完成后需要二次测量柜内并机铜母排与始端箱连接母排，通常有1530天生产时间。2、检查到货母线外包装是否有破损，是否有磕碰、水渍等影响设备质量痕迹。3、联合监理单位、建设单位、母线厂家进行设备开箱检查，母线分段标志应清晰齐全，外

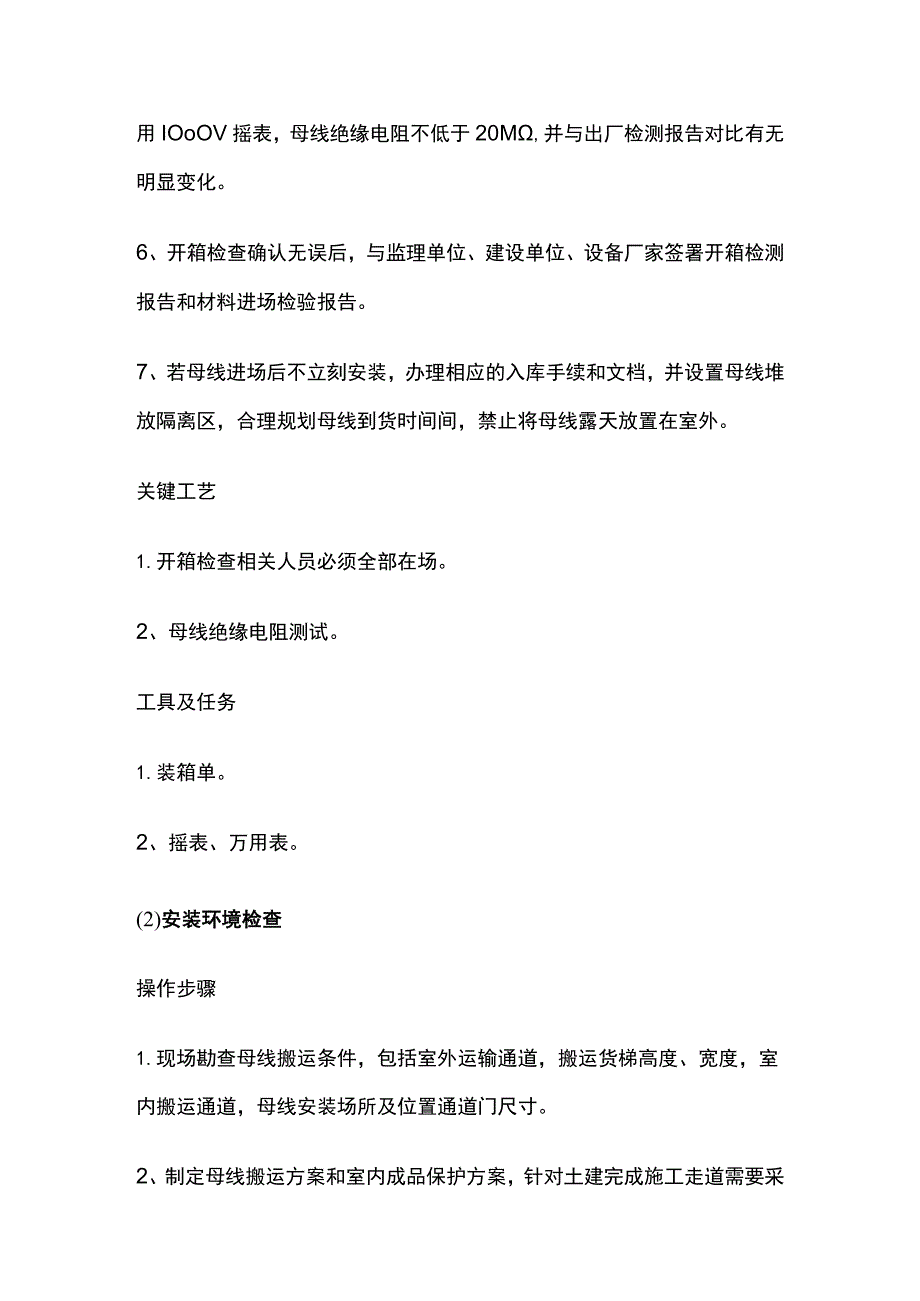

2、观应无机械损伤、变形等缺陷。4、根据母线排列图和装箱单，检查母线、始端箱及附件规格、数量是否符合设计要求，部件是否齐全，有无损坏丢失，出厂合格证和出厂检验报告等有效证明文件是否齐全。5、采用摇表测试母线绝缘电阻，高压母线采用2500V摇表，低压母线采用IOoOV摇表，母线绝缘电阻不低于20M,并与出厂检测报告对比有无明显变化。6、开箱检查确认无误后，与监理单位、建设单位、设备厂家签署开箱检测报告和材料进场检验报告。7、若母线进场后不立刻安装，办理相应的入库手续和文档，并设置母线堆放隔离区，合理规划母线到货时间间，禁止将母线露天放置在室外。关键工艺1.开箱检查相关人员必须全部在场。2、母线绝缘电

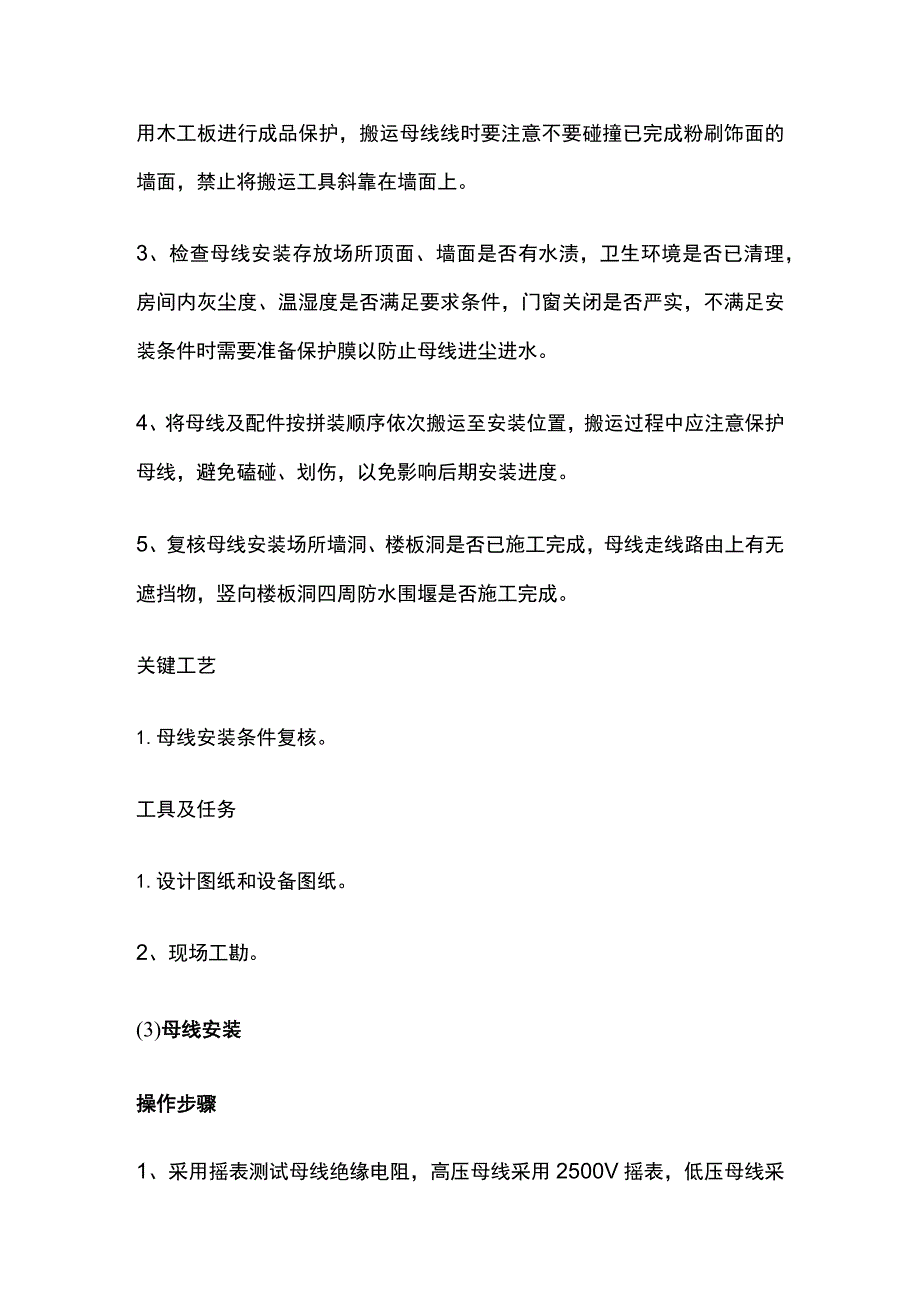

3、阻测试。工具及任务1.装箱单。2、摇表、万用表。(2)安装环境检查操作步骤1.现场勘查母线搬运条件，包括室外运输通道，搬运货梯高度、宽度，室内搬运通道，母线安装场所及位置通道门尺寸。2、制定母线搬运方案和室内成品保护方案，针对土建完成施工走道需要采用木工板进行成品保护，搬运母线线时要注意不要碰撞已完成粉刷饰面的墙面，禁止将搬运工具斜靠在墙面上。3、检查母线安装存放场所顶面、墙面是否有水渍，卫生环境是否已清理，房间内灰尘度、温湿度是否满足要求条件，门窗关闭是否严实，不满足安装条件时需要准备保护膜以防止母线进尘进水。4、将母线及配件按拼装顺序依次搬运至安装位置，搬运过程中应注意保护母线，避免磕碰、
4、划伤，以免影响后期安装进度。5、复核母线安装场所墙洞、楼板洞是否已施工完成，母线走线路由上有无遮挡物，竖向楼板洞四周防水围堰是否施工完成。关键工艺1.母线安装条件复核。工具及任务1.设计图纸和设备图纸。2、现场工勘。(3)母线安装操作步骤1、采用摇表测试母线绝缘电阻，高压母线采用2500V摇表，低压母线采用IOoOV摇表，母线绝缘电阻不低于20M,并与进场时测试结果对比有无明显变化。2、根据母线安装路由和高度，利用红外线仪进行支架定位安装，母线拐弯处以及与配电柜连接处必须安装支架，直线段支架间距不应大于2m,支架必须安装牢固。3、在每层楼板上，每条母线应安装2槽钢支架，用膨胀螺栓固定于楼板上，
5、并通过弹簧支撑与母线连接，当上下二层槽钢支架间距超过2m时，应在墙面上增加垂直支架。4、根据厂家提供母线排列图，在高、低配电柜上方安装母线始端箱，从起始端依次逐节拼接母线，拼接过程中两个母线之间应留有一定的问隙，以便统一调整母线间距。5、母线水平安装时，应用水平固定压板固定，距地面高度不应小于2.2m,距墙边不应小于0.1m,与楼板、天花板、梁底距离不应小于0.1mo6、母线垂直安装时，应先将弹簧支架安装于母线上，再将母线及弹簧支架固定于槽钢支架上，并锁紧支架弹簧螺母，垂直母线终端处安装终端盖板，母线接头距地面不应小于07m,母线背面距墙边不应小于O.lmo7、母线段与段对接时，高压母线采用搭
6、接铜排，连接处距最近绝缘子支持夹板边缘不应小于50mm；低压母线采用连接器,两母线端头之间预留4045mm间隙，建议母线每拼接一节测试一下绝缘电阻。8、母线对接过程中，两相邻段母线及外壳宜对准，相序应正确，连接后不应使母线及外壳受额外应力，否则单头螺栓穿入绝缘套管后置于母排连接孔，使用力矩扳手紧固后安装好上下盖板。9、母线始端箱与配电柜连接，应采用镀锡硬铜排，母线始端箱与变压器、发电机组等震动较大的设备连接时，应采用铜编软连接。10、调整母线整体水平度、垂直度，要求每米误差不大于L5mm,全长误差不大于20mm,紧固母线各固定螺栓，尤其是母线接头，观察接头是否有接触不良。IL将母线段与段之间进
7、行接地跨接，并将始端、终端外壳上接地螺栓与预留接地点连接，确保母线外壳与大楼等电位接地系统可靠连接。12、母线安装完成后，对母线走线路由上墙洞、楼板洞进行防火封堵,确保母线安全运行。关键工艺1.母线安装前绝缘测试。2、螺栓紧固应使用力矩螺栓并满足相应力矩要求。工具及任务1.设计方案和母线安装图纸。2、红外线仪、力矩扳手、万用表、摇表。(4)安装质量检查操作步骤1.检查母线始端箱内、母线间隙无线头、螺帽等金属杂物，母线连接螺栓固定牢固，接触可靠，安装场所内灰尘度、温湿度满足运行条件。2、关闭母线始端箱门，核对母线相序，在保证开关断开情况下，使用导线短接上端AB相，使用万用表测量下端AB相连通性，
8、以AB相通路为准，依次检查所有回路。3、核对母线各相之间，相与地之间是否短路，将万用表指针拨至连通性测试处，短接测量针，发出长鸣信号表明万用表正常，分别测量各回路短路情况，以万用表无声响为短路测试合格标准。4、校验母线安装后绝缘电阻，并与安装前测试结果进行对比，有无较大偏差，偏差大于10%时需要重点排查偏差原因。5、母线外壳接地跨接线缆连接应牢固无松动，始端、终端母线外壳应与保护接地可靠连接，母线安装整体水平度、垂直度满足要求。6、母线具备上电条件后进行送电，保持母线空载运行24小时，无异常后出具母线测试记录表，报建设方、监理审核确认。关键工艺1.母线连接螺栓固定牢固，间隙无金属杂物。2、母线相序、绝缘电阻测试。
