1、工程名称交底部位工程编号日期交底内容：硬质阻燃塑料管(PVC)明敷设1范围本工艺标准适用于室内或有酸、碱等腐蚀介质的场所照明配线敷设安装(不得在40C以上的场所和易受机械冲击、碰撞摩擦等场所敷设)。2施工准备2.1 材料要求：2.1.1 凡所使用的阻燃型(PVC)塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。2.1.2 阻燃型塑料管，其外壁应有间距不大于Im的连续阻燃标记和制造厂厂标。管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。2.1.3 所用阻燃型塑料管附件及明配阻燃型塑料制品，如
2、各种灯头盒、开关盒、接线盒、插座盒、管箍等，必须使用配套的阻燃型塑料制品。2.1.4 粘合剂必须使用与阻燃型塑料管配套的产品，粘合剂必须在使用限期内使用。2.2 主要机具：2.2.1 铅笔、皮尺、水平尺、卷尺、尺杆、角尺、线坠、小线、粉线袋等。2.2.2 手锤、鎏子、钢锯、锯条，刀锯、半圆铿、活扳子、灰桶、水桶等。2.2.3 弯管弹簧(简称弯簧)、剪管器，手电钻、钻头、压力案子、台钻等。2.2.4 电锤、热风机、电炉子、开孔器、绝缘手套、工具袋，工具箱、煨管器，高凳等。2.3 作业条件：2.3.1 配合混凝土结构施工时，根据设计图在梁、板、柱中预下过管及各种埋件。2.3.2 在配合破结构施工时
3、，预埋大型埋件、角钢支架及过管。2.3.3 在装修前根据土建水平线及抹灰厚度与管道走向，按设计图进行弹线浇注埋件及稳装角钢支架。2.3.4 喷浆完成后，才能进行管路及各种盒、箱安装，并应防止管道污染。3操作工艺3.1工艺流程：预制支、吊架铁件及管弯-*测定盒箱及管路固定点位置-*管路固定管路敷设f管路入盒箱变形缝做法3.2按照设计图加工好支架，吊架、抱箍、铁件及管弯。预制管弯可采用冷煨法和热煨法。3.2.1 阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于-15。3.2.2 冷煨法：管径在25mm及其以下可

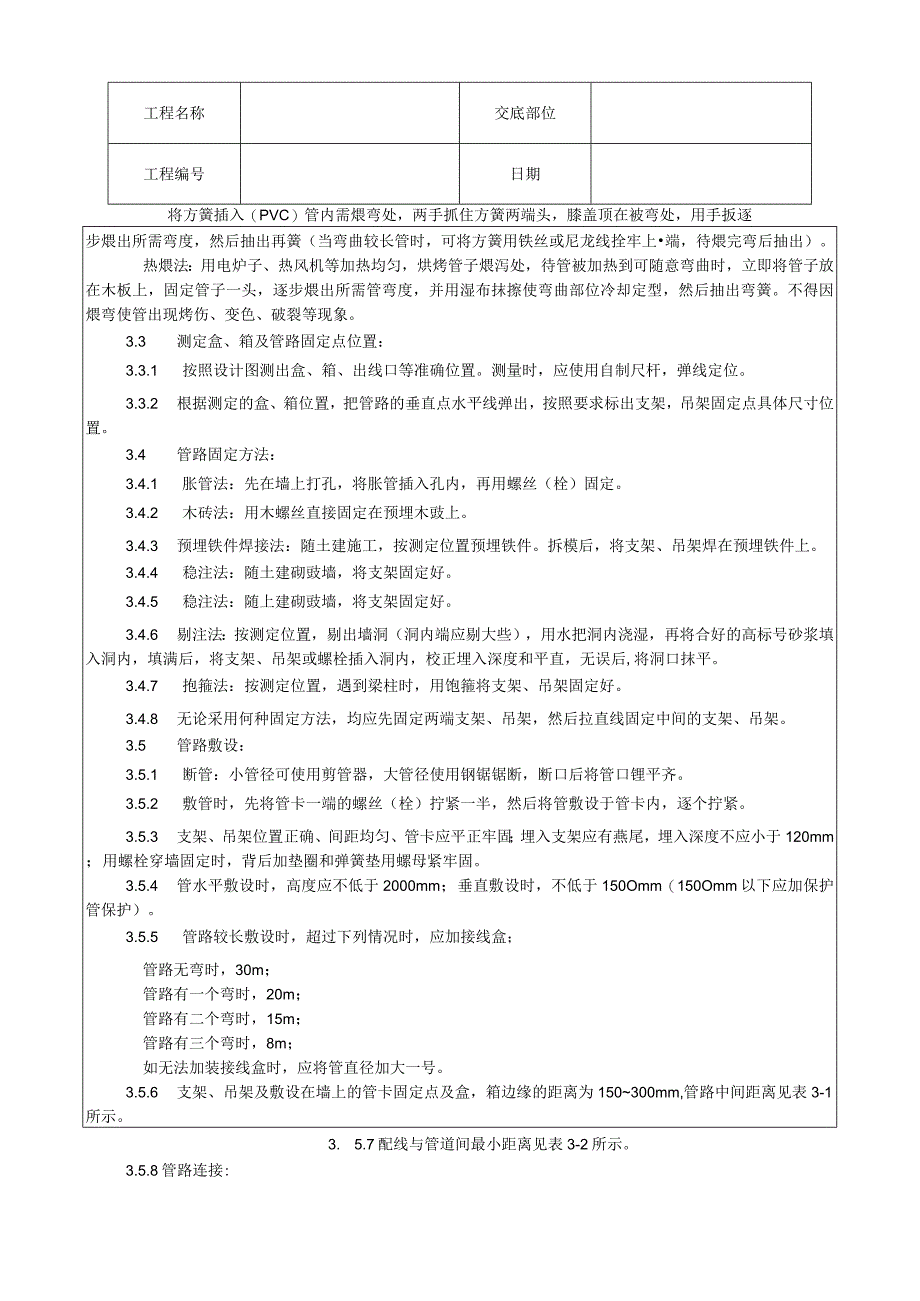

4、以用冷煨法。使用手扳弯管器煨方，将管子插入配套的弯管器内，手扳一次煨出所需的弯度见图3-1所示。工程名称交底部位工程编号日期将方簧插入（PVC）管内需煨弯处，两手抓住方簧两端头，膝盖顶在被弯处，用手扳逐步煨出所需弯度，然后抽出再簧（当弯曲较长管时，可将方簧用铁丝或尼龙线拴牢上端，待煨完弯后抽出）。热煨法：用电炉子、热风机等加热均匀，烘烤管子煨泻处，待管被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。不得因煨弯使管出现烤伤、变色、破裂等现象。3.3 测定盒、箱及管路固定点位置：3.3.1 按照设计图测出盒、箱、出线口等准
5、确位置。测量时，应使用自制尺杆，弹线定位。3.3.2 根据测定的盒、箱位置，把管路的垂直点水平线弹出，按照要求标出支架，吊架固定点具体尺寸位置。3.4 管路固定方法：3.4.1 胀管法：先在墙上打孔，将胀管插入孔内，再用螺丝（栓）固定。3.4.2 木砖法：用木螺丝直接固定在预埋木豉上。3.4.3 预埋铁件焊接法：随土建施工，按测定位置预埋铁件。拆模后，将支架、吊架焊在预埋铁件上。3.4.4 稳注法：随土建砌豉墙，将支架固定好。3.4.5 稳注法：随上建砌豉墙，将支架固定好。3.4.6 剔注法：按测定位置，剔出墙洞（洞内端应剔大些），用水把洞内浇湿，再将合好的高标号砂浆填入洞内，填满后，将支架、
6、吊架或螺栓插入洞内，校正埋入深度和平直，无误后,将洞口抹平。3.4.7 抱箍法：按测定位置，遇到梁柱时，用饱箍将支架、吊架固定好。3.4.8 无论采用何种固定方法，均应先固定两端支架、吊架，然后拉直线固定中间的支架、吊架。3.5 管路敷设：3.5.1 断管：小管径可使用剪管器，大管径使用钢锯锯断，断口后将管口锂平齐。3.5.2 敷管时，先将管卡一端的螺丝（栓）拧紧一半，然后将管敷设于管卡内，逐个拧紧。3.5.3 支架、吊架位置正确、间距均匀、管卡应平正牢固；埋入支架应有燕尾，埋入深度不应小于120mm；用螺栓穿墙固定时，背后加垫圈和弹簧垫用螺母紧牢固。3.5.4 管水平敷设时，高度应不低于20

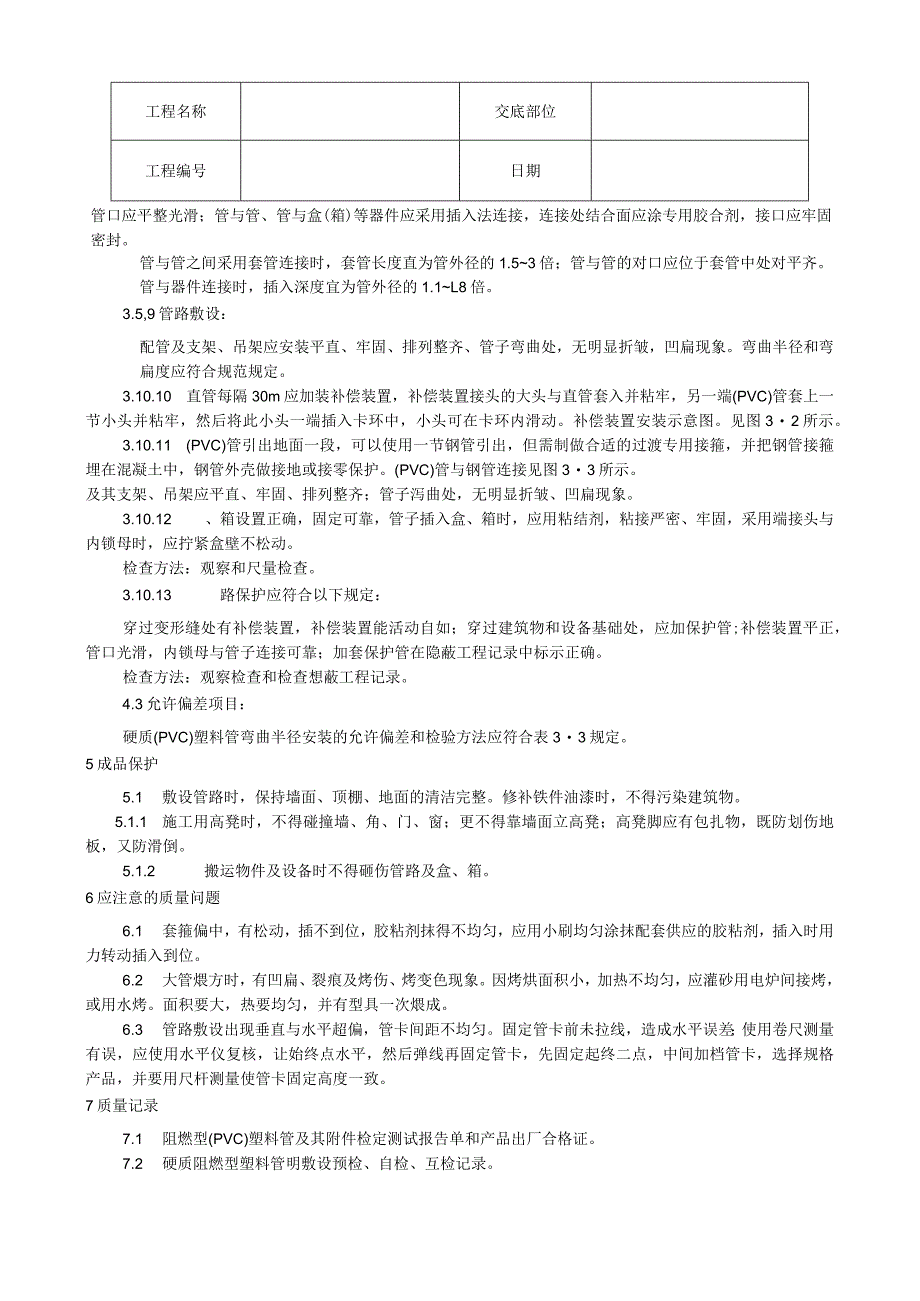

7、00mm；垂直敷设时，不低于150Omm（150Omm以下应加保护管保护）。3.5.5 管路较长敷设时，超过下列情况时，应加接线盒；管路无弯时，30m；管路有一个弯时，20m；管路有二个弯时，15m；管路有三个弯时，8m；如无法加装接线盒时，应将管直径加大一号。3.5.6 支架、吊架及敷设在墙上的管卡固定点及盒，箱边缘的距离为150300mm,管路中间距离见表3-1所示。3. 5.7配线与管道间最小距离见表3-2所示。3.5.8管路连接:工程名称交底部位工程编号日期管口应平整光滑；管与管、管与盒(箱)等器件应采用插入法连接，连接处结合面应涂专用胶合剂，接口应牢固密封。管与管之间采用套管连接时，
8、套管长度直为管外径的1.53倍；管与管的对口应位于套管中处对平齐。管与器件连接时，插入深度宜为管外径的1.1L8倍。3.5,9管路敷设：配管及支架、吊架应安装平直、牢固、排列整齐、管子弯曲处，无明显折皱，凹扁现象。弯曲半径和弯扁度应符合规范规定。3.10.10 直管每隔30m应加装补偿装置，补偿装置接头的大头与直管套入并粘牢，另一端(PVC)管套上一节小头并粘牢，然后将此小头一端插入卡环中，小头可在卡环内滑动。补偿装置安装示意图。见图32所示。3.10.11 (PVC)管引出地面一段，可以使用一节钢管引出，但需制做合适的过渡专用接箍，并把钢管接箍埋在混凝土中，钢管外壳做接地或接零保护。(PVC
9、)管与钢管连接见图33所示。及其支架、吊架应平直、牢固、排列整齐；管子泻曲处，无明显折皱、凹扁现象。3.10.12 、箱设置正确，固定可靠，管子插入盒、箱时，应用粘结剂，粘接严密、牢固，采用端接头与内锁母时，应拧紧盒壁不松动。检查方法：观察和尺量检查。3.10.13 路保护应符合以下规定：穿过变形缝处有补偿装置，补偿装置能活动自如；穿过建筑物和设备基础处，应加保护管;补偿装置平正，管口光滑，内锁母与管子连接可靠；加套保护管在隐蔽工程记录中标示正确。检查方法：观察检查和检查想蔽工程记录。4.3允许偏差项目：硬质(PVC)塑料管弯曲半径安装的允许偏差和检验方法应符合表33规定。5成品保护5.1 敷
10、设管路时，保持墙面、顶棚、地面的清洁完整。修补铁件油漆时，不得污染建筑物。5.1.1 施工用高凳时，不得碰撞墙、角、门、窗；更不得靠墙面立高凳；高凳脚应有包扎物，既防划伤地板，又防滑倒。5.1.2 搬运物件及设备时不得砸伤管路及盒、箱。6应注意的质量问题6.1 套箍偏中，有松动，插不到位，胶粘剂抹得不均匀，应用小刷均匀涂抹配套供应的胶粘剂，插入时用力转动插入到位。6.2 大管煨方时，有凹扁、裂痕及烤伤、烤变色现象。因烤烘面积小，加热不均匀，应灌砂用电炉间接烤，或用水烤。面积要大，热要均匀，并有型具一次煨成。6.3 管路敷设出现垂直与水平超偏，管卡间距不均匀。固定管卡前未拉线，造成水平误差；使用
11、卷尺测量有误，应使用水平仪复核，让始终点水平，然后弹线再固定管卡，先固定起终二点，中间加档管卡，选择规格产品，并要用尺杆测量使管卡固定高度一致。7质量记录7.1 阻燃型(PVC)塑料管及其附件检定测试报告单和产品出厂合格证。7.2 硬质阻燃型塑料管明敷设预检、自检、互检记录。工程名称交底部位工程编号日期7.3 设计变更洽商记录、竣工图。7.4 分项工程质量检验评定记录。技术负责人：交底人：接交人：施工现场安全施工注意事项:1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个
12、人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用
13、电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
