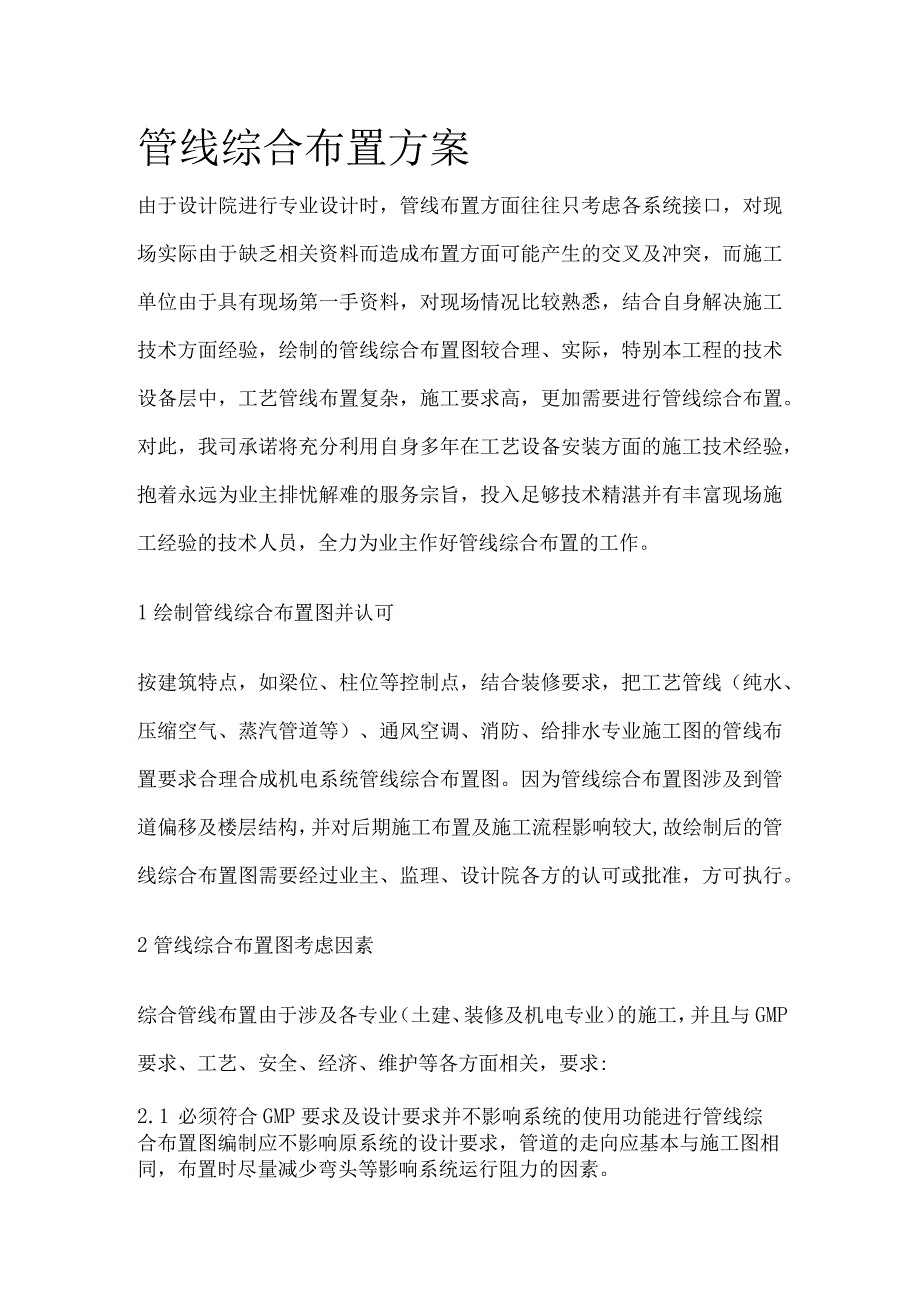

1、管线综合布置方案由于设计院进行专业设计时，管线布置方面往往只考虑各系统接口，对现场实际由于缺乏相关资料而造成布置方面可能产生的交叉及冲突，而施工单位由于具有现场第一手资料，对现场情况比较熟悉，结合自身解决施工技术方面经验，绘制的管线综合布置图较合理、实际，特别本工程的技术设备层中，工艺管线布置复杂，施工要求高，更加需要进行管线综合布置。对此，我司承诺将充分利用自身多年在工艺设备安装方面的施工技术经验，抱着永远为业主排忧解难的服务宗旨，投入足够技术精湛并有丰富现场施工经验的技术人员，全力为业主作好管线综合布置的工作。1绘制管线综合布置图并认可按建筑特点，如梁位、柱位等控制点，结合装修要求，把工艺
2、管线（纯水、压缩空气、蒸汽管道等）、通风空调、消防、给排水专业施工图的管线布置要求合理合成机电系统管线综合布置图。因为管线综合布置图涉及到管道偏移及楼层结构，并对后期施工布置及施工流程影响较大,故绘制后的管线综合布置图需要经过业主、监理、设计院各方的认可或批准，方可执行。2管线综合布置图考虑因素综合管线布置由于涉及各专业（土建、装修及机电专业）的施工，并且与GMP要求、工艺、安全、经济、维护等各方面相关，要求:2.1 必须符合GMP要求及设计要求并不影响系统的使用功能进行管线综合布置图编制应不影响原系统的设计要求，管道的走向应基本与施工图相同，布置时尽量减少弯头等影响系统运行阻力的因素。进行管

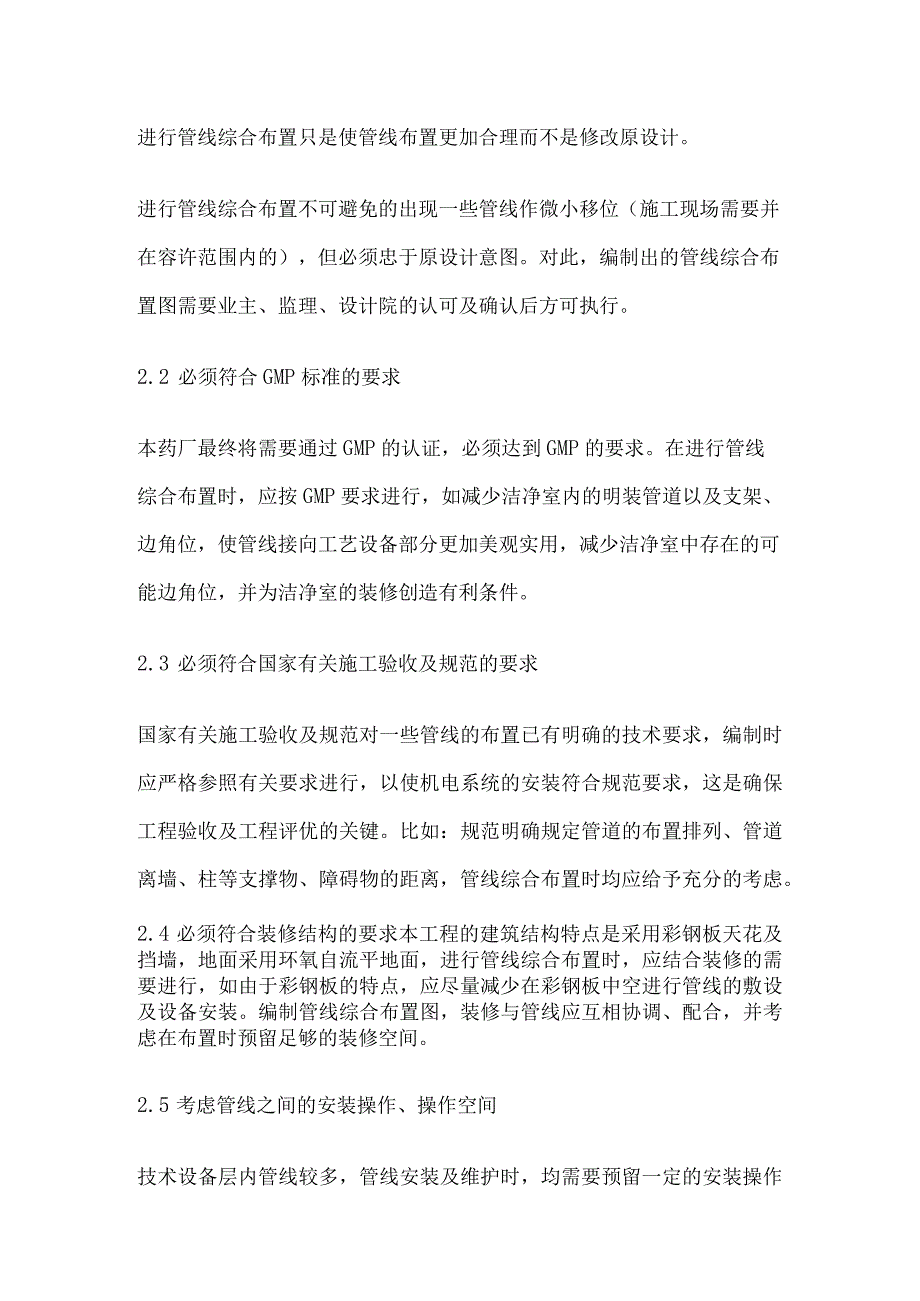

3、线综合布置只是使管线布置更加合理而不是修改原设计。进行管线综合布置不可避免的出现一些管线作微小移位（施工现场需要并在容许范围内的），但必须忠于原设计意图。对此，编制出的管线综合布置图需要业主、监理、设计院的认可及确认后方可执行。2.2 必须符合GMP标准的要求本药厂最终将需要通过GMP的认证，必须达到GMP的要求。在进行管线综合布置时，应按GMP要求进行，如减少洁净室内的明装管道以及支架、边角位，使管线接向工艺设备部分更加美观实用，减少洁净室中存在的可能边角位，并为洁净室的装修创造有利条件。2.3 必须符合国家有关施工验收及规范的要求国家有关施工验收及规范对一些管线的布置已有明确的技术要求，编
4、制时应严格参照有关要求进行，以使机电系统的安装符合规范要求，这是确保工程验收及工程评优的关键。比如：规范明确规定管道的布置排列、管道离墙、柱等支撑物、障碍物的距离，管线综合布置时均应给予充分的考虑。2.4 必须符合装修结构的要求本工程的建筑结构特点是采用彩钢板天花及挡墙，地面采用环氧自流平地面，进行管线综合布置时，应结合装修的需要进行，如由于彩钢板的特点，应尽量减少在彩钢板中空进行管线的敷设及设备安装。编制管线综合布置图，装修与管线应互相协调、配合，并考虑在布置时预留足够的装修空间。2.5 考虑管线之间的安装操作、操作空间技术设备层内管线较多，管线安装及维护时，均需要预留一定的安装操作空间以及

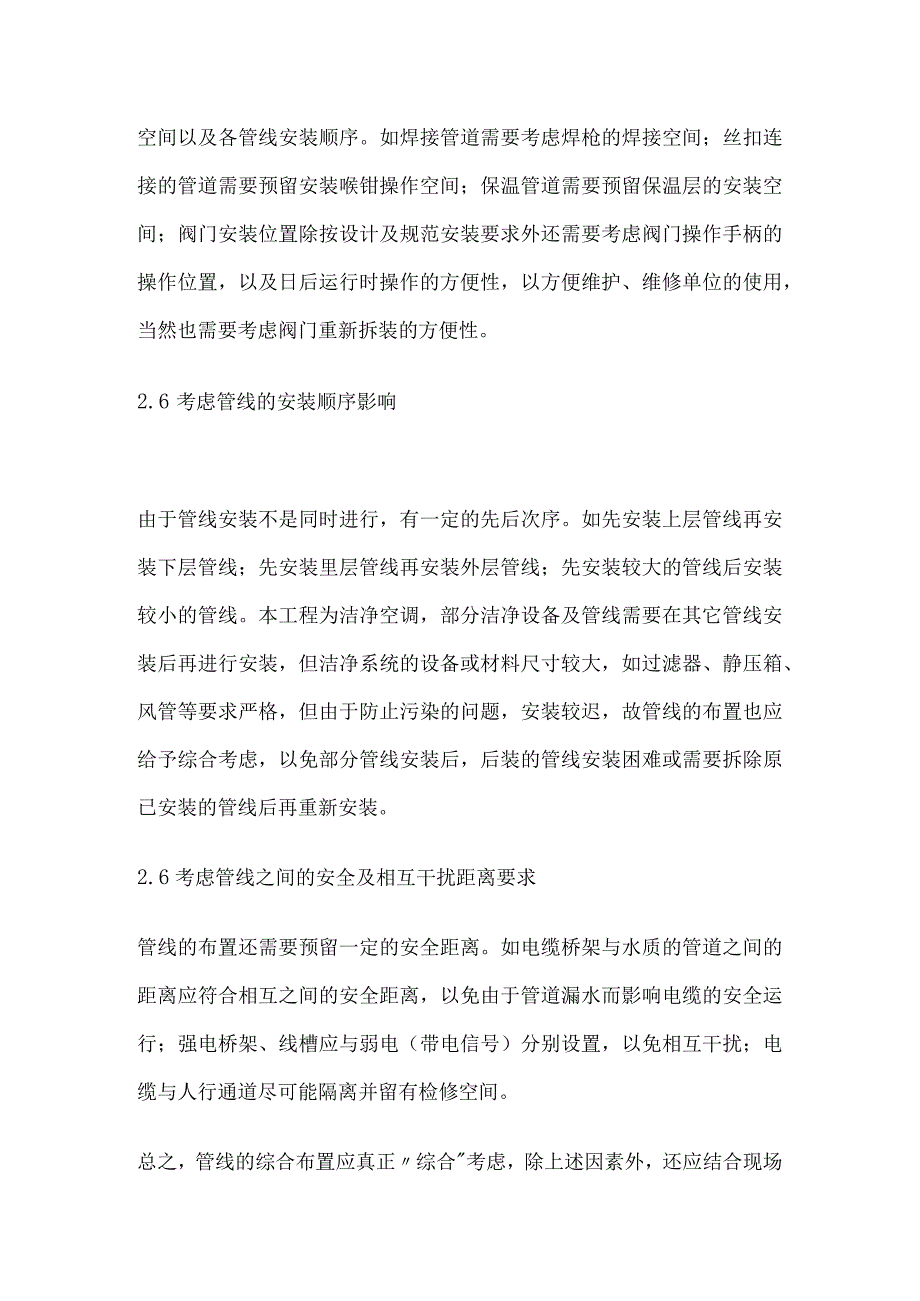

5、各管线安装顺序。如焊接管道需要考虑焊枪的焊接空间；丝扣连接的管道需要预留安装喉钳操作空间；保温管道需要预留保温层的安装空间；阀门安装位置除按设计及规范安装要求外还需要考虑阀门操作手柄的操作位置，以及日后运行时操作的方便性，以方便维护、维修单位的使用，当然也需要考虑阀门重新拆装的方便性。2.6 考虑管线的安装顺序影响由于管线安装不是同时进行，有一定的先后次序。如先安装上层管线再安装下层管线；先安装里层管线再安装外层管线；先安装较大的管线后安装较小的管线。本工程为洁净空调，部分洁净设备及管线需要在其它管线安装后再进行安装，但洁净系统的设备或材料尺寸较大，如过滤器、静压箱、风管等要求严格，但由于防止
6、污染的问题，安装较迟，故管线的布置也应给予综合考虑，以免部分管线安装后，后装的管线安装困难或需要拆除原已安装的管线后再重新安装。2.6考虑管线之间的安全及相互干扰距离要求管线的布置还需要预留一定的安全距离。如电缆桥架与水质的管道之间的距离应符合相互之间的安全距离，以免由于管道漏水而影响电缆的安全运行；强电桥架、线槽应与弱电（带电信号）分别设置，以免相互干扰；电缆与人行通道尽可能隔离并留有检修空间。总之，管线的综合布置应真正综合考虑，除上述因素外，还应结合现场实际综合各专业的要求进行。管线综合布置的内容及布置3.1 管线综合布置内容及范围合成的综合管线布置图包括内容：洁净空调的送、排风管道、蒸汽
7、管道、纯水管道、压缩空气管道、电缆桥架、线槽、其它必须时（空调冷冻管、冷却管、给排水管、消防给水管等）的平行布置及垂直布置。综合布置的重点是在管廊（走廊）及竖井、明装无天花位置或其它安装位置受限的空间。3.2 管线综合布置的方法管线综合布置除按上述要求布置外，还考虑机电内部布置协调的要求。各机电系统管线布置总体统筹顺序为：3.2.1互相谦让布置（1）小管让大管；（2）有压管让无压管；（3）无保温管让保温管；（4）电气、水管道井布置；（5）强电、弱电分槽、井布置；3.3 .2提高观感布置为了方便业主检修及维护，提高管线安装的观感，本工程还按下列要求进行管线综合布置：（1）有排水坡度要求的管道，严
8、格按设计图纸的要求的安装尺寸、标高和流体走向进行布置；（2）洁净空调的风管布置于上方，减少其它管道的影响，蒸汽管道与风管敷设不过太近；（3）考虑电气系统功能变化较频繁（如电缆、电缆的增减等）和系统检修维护的方便及安全性，将电气桥架、线槽设置于水管上位或主干风管下方，以便进行电缆的敷设和线路维护;（4）纯水管、压缩空气管道与电气桥架、线槽平行安装，则安装间距应大于200mm,蒸汽管道应相距50Omm以上，在水管与电气桥架、线槽安装位置的交叉处，电气桥架、线槽爬升至水管上方安装。4机电系统管线综合布置的其它说明4.1 电气照明系统由于其管线直径较小，对管线综合布置的总体影响不大；4.2 所绘制的管线综合布置图除保留原管线的尺寸、直径、回路编号、运行介质、建筑轴线尺寸等相关的标注，并与设计图纸相符合，使管线综合布置图的排布更加清晰易读；4.3 所绘制的管线布置表示方法包括：43.1视图表示（1）平面布置图；（2）剖面图；（3）大样图;（4）轴侧图（必须时）；（5）电脑三维效果图（必须时）。4.3.2颜色表示法用颜色表示不同用途的管道。
