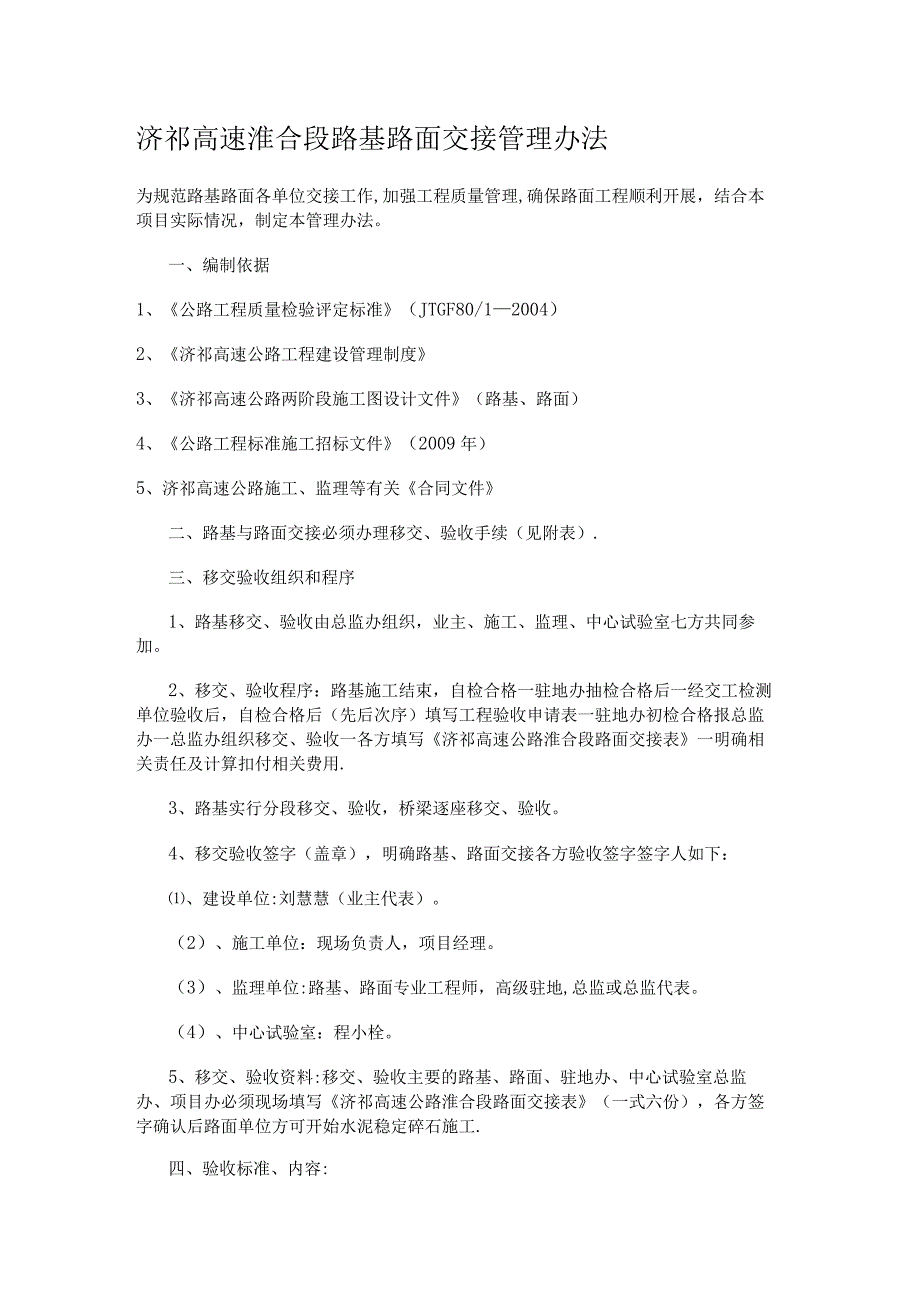

1、济祁高速淮合段路基路面交接管理办法为规范路基路面各单位交接工作,加强工程质量管理,确保路面工程顺利开展，结合本项目实际情况，制定本管理办法。一、编制依据1、公路工程质量检验评定标准（JTGF80/12004）2、济祁高速公路工程建设管理制度3、济祁高速公路两阶段施工图设计文件（路基、路面）4、公路工程标准施工招标文件（2009年）5、济祁高速公路施工、监理等有关合同文件二、路基与路面交接必须办理移交、验收手续（见附表）.三、移交验收组织和程序1、路基移交、验收由总监办组织，业主、施工、监理、中心试验室七方共同参加。2、移交、验收程序：路基施工结束，自检合格一驻地办抽检合格后一经交工检测单位验收
2、后，自检合格后（先后次序）填写工程验收申请表一驻地办初检合格报总监办一总监办组织移交、验收一各方填写济祁高速公路淮合段路面交接表一明确相关责任及计算扣付相关费用.3、路基实行分段移交、验收，桥梁逐座移交、验收。4、移交验收签字（盖章），明确路基、路面交接各方验收签字签字人如下：、建设单位:刘慧慧（业主代表）。（2）、施工单位：现场负责人，项目经理。（3）、监理单位:路基、路面专业工程师，高级驻地,总监或总监代表。（4）、中心试验室：程小栓。5、移交、验收资料:移交、验收主要的路基、路面、驻地办、中心试验室总监办、项目办必须现场填写济祁高速公路淮合段路面交接表（一式六份），各方签字确认后路面单位

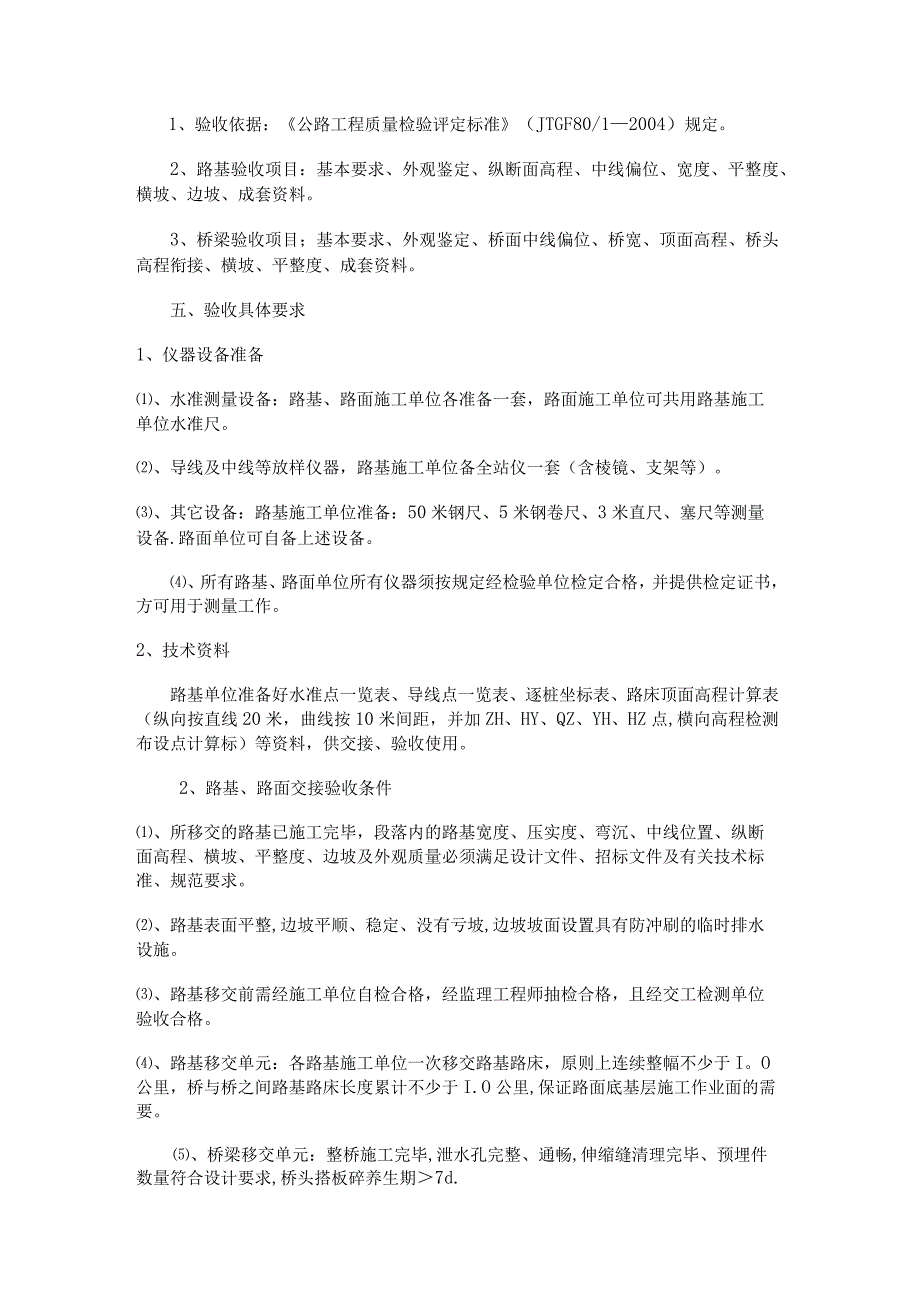

3、方可开始水泥稳定碎石施工.四、验收标准、内容:1、验收依据：公路工程质量检验评定标准（JTGF80/12004）规定。2、路基验收项目：基本要求、外观鉴定、纵断面高程、中线偏位、宽度、平整度、横坡、边坡、成套资料。3、桥梁验收项目；基本要求、外观鉴定、桥面中线偏位、桥宽、顶面高程、桥头高程衔接、横坡、平整度、成套资料。五、验收具体要求1、仪器设备准备、水准测量设备：路基、路面施工单位各准备一套，路面施工单位可共用路基施工单位水准尺。、导线及中线等放样仪器，路基施工单位备全站仪一套（含棱镜、支架等）。、其它设备：路基施工单位准备：50米钢尺、5米钢卷尺、3米直尺、塞尺等测量设备.路面单位可自备上
4、述设备。、所有路基、路面单位所有仪器须按规定经检验单位检定合格，并提供检定证书，方可用于测量工作。2、技术资料路基单位准备好水准点一览表、导线点一览表、逐桩坐标表、路床顶面高程计算表（纵向按直线20米，曲线按10米间距，并加ZH、HY、QZ、YH、HZ点,横向高程检测布设点计算标）等资料，供交接、验收使用。2、路基、路面交接验收条件、所移交的路基已施工完毕，段落内的路基宽度、压实度、弯沉、中线位置、纵断面高程、横坡、平整度、边坡及外观质量必须满足设计文件、招标文件及有关技术标准、规范要求。、路基表面平整,边坡平顺、稳定、没有亏坡,边坡坡面设置具有防冲刷的临时排水设施。、路基移交前需经施工单位自

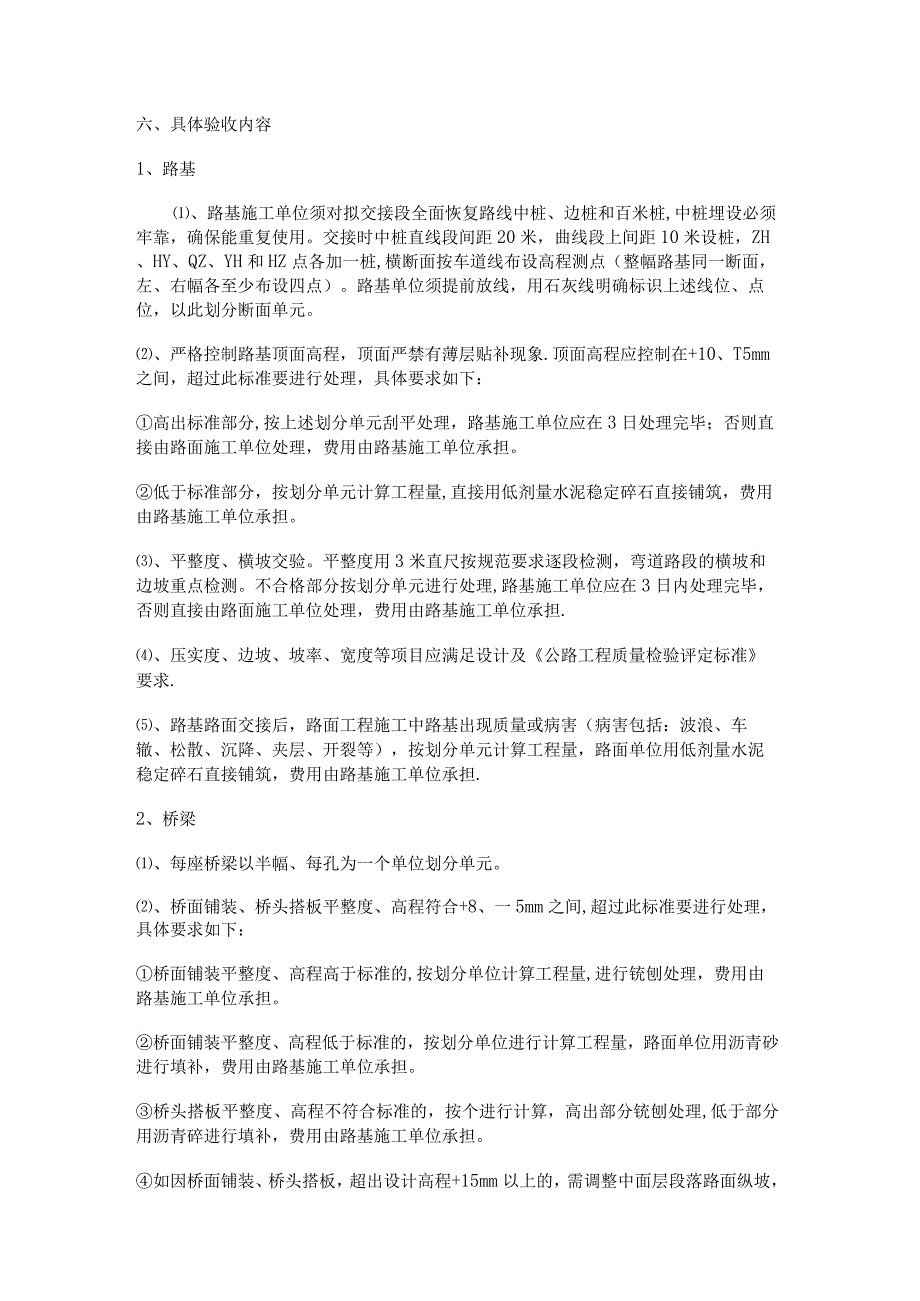

5、检合格，经监理工程师抽检合格，且经交工检测单位验收合格。、路基移交单元：各路基施工单位一次移交路基路床，原则上连续整幅不少于I。O公里，桥与桥之间路基路床长度累计不少于I.O公里,保证路面底基层施工作业面的需要。、桥梁移交单元：整桥施工完毕,泄水孔完整、通畅,伸缩缝清理完毕、预埋件数量符合设计要求,桥头搭板碎养生期7d.六、具体验收内容1、路基、路基施工单位须对拟交接段全面恢复路线中桩、边桩和百米桩,中桩埋设必须牢靠，确保能重复使用。交接时中桩直线段间距20米，曲线段上间距10米设桩，ZH、HY、QZ、YH和HZ点各加一桩,横断面按车道线布设高程测点（整幅路基同一断面，左、右幅各至少布设四点）
6、。路基单位须提前放线，用石灰线明确标识上述线位、点位，以此划分断面单元。、严格控制路基顶面高程，顶面严禁有薄层贴补现象.顶面高程应控制在+10、T5mm之间，超过此标准要进行处理，具体要求如下：高出标准部分,按上述划分单元刮平处理，路基施工单位应在3日处理完毕；否则直接由路面施工单位处理，费用由路基施工单位承担。低于标准部分，按划分单元计算工程量,直接用低剂量水泥稳定碎石直接铺筑，费用由路基施工单位承担。、平整度、横坡交验。平整度用3米直尺按规范要求逐段检测，弯道路段的横坡和边坡重点检测。不合格部分按划分单元进行处理,路基施工单位应在3日内处理完毕，否则直接由路面施工单位处理，费用由路基施工单
7、位承担.、压实度、边坡、坡率、宽度等项目应满足设计及公路工程质量检验评定标准要求.、路基路面交接后，路面工程施工中路基出现质量或病害（病害包括：波浪、车辙、松散、沉降、夹层、开裂等），按划分单元计算工程量，路面单位用低剂量水泥稳定碎石直接铺筑，费用由路基施工单位承担.2、桥梁、每座桥梁以半幅、每孔为一个单位划分单元。、桥面铺装、桥头搭板平整度、高程符合+8、一5mm之间,超过此标准要进行处理，具体要求如下：桥面铺装平整度、高程高于标准的,按划分单位计算工程量,进行铳刨处理，费用由路基施工单位承担。桥面铺装平整度、高程低于标准的，按划分单位进行计算工程量，路面单位用沥青砂进行填补，费用由路基施工
8、单位承担。桥头搭板平整度、高程不符合标准的，按个进行计算，高出部分铳刨处理,低于部分用沥青碎进行填补，费用由路基施工单位承担。如因桥面铺装、桥头搭板，超出设计高程+15mm以上的，需调整中面层段落路面纵坡，由此多出的沥青碎工程量,费用由路基施工单位承担。桥梁伸缩缝,预埋钢筋数量不足的，按每座桥进行单元划分计算，由路面单位进行处理，补充的钢筋原材及植筋工程量，由路基施工单位承担。桥梁伸缩缝杂物未清理的，按桥梁半幅、每道划分单元计算，由路面清理，费用由路基施工单位承担.因路基施工单位，架设梁板质量原因照成的,伸缩缝预留宽度不足的，以单片梁板为划分单元进行计算工程量,费用由路基施工单位承担。桥梁泄水
9、孔完整、泄水孔盖按设计图纸型号逐个移交给路面施工单位,泄水孔预埋位置、流水高程不符合设计要求的,路基施工单位应在3日处理完毕；否则直接由路面施工单位处理,费用由路基施工单位承担。未办理移交手续而施工由路面单位承担相关费用.七、验收责任及费用1、验收责任（含安全责任）及费用：移交前由路基单位负责管理；路面施工单位接收后，由路面施工单位负责管理，接收后因管理不善导致的出现的问题由路面单施工位负责处理,其它质量缺陷的由路基施工单位负责。2、结算单价验收涉及的费用单价原则上直接套用已有路基路面清单单价，无单价的按总监办给出的暂定单价暂计，未列出的清单单价的由路面单位上报，待新增单价批复后进行结算。3、
10、路面等相关单位依据交接、验收表计算因交验产生的工程量，填写济祁高速公路淮合段路基路面交接工程量表、济祁高速公路淮合段路基路面交接费用计算表，报总监办。收到后核查移交涉及的工程量及费用（一式五分），确认后发送至相关单位。4、项目办将依据总监办审核后的工程量及费用，在当月计量中直接扣付。5、其他未尽事宜按公路工程质量检验评定标准（JTGF80/12004）和合同文件执行。八、相关单位责任各单位要严格执行验收办法，监理单位公平监督，做好基础数据的采集,对路基单位出现的问题不隐瞒，不迁就,不处理到位不放，若因驻地办管理问题产生纠纷将追究相关责任.各路基单位必须正视交接过程中的问题,积极主动配合，服从管
11、理，对处理过程中发生的工程量和单价全过程参与，否则总监办办将依据驻地办的记录扣除相关费用，并上报项目办。各路面单位必须依据事实，不夸大,不隐瞒,若因路面单位上报不及时，处理产生的费用将不予以考虑。附件：1、济祁高速公路淮合段路基路面交接费用处理单价一览表2、济祁高速公路淮合段路基移交申请单3、济祁高速公路淮合段路基路面交接单4、济祁高速公路淮合段路基路面交接工程量计算表5、济祁高速公路淮合段路基路面交接费用计算表6、济祁高速公路淮合段路基路面病害处理登记表7、济祁高速公路淮合段路基路面移交台账8、济祁高速公路淮合段路基路面病害处理登记台账9、济祁高速公路淮合段路基路面移交费用台账（表1）济祁高
12、速公路淮合段路基路面交接费用处理单价一览表项目细目单位单价（元）备注路基工程路床刮除ID330.00暂定水稳填补m3相应路面标清单单价桥面铳刨m2相应路面标清单单价桥面铺装中面层cmm2相应路面标清单单价桥梁增加伸缩缝植筋孔20.00暂定增加钢筋kg5.00暂定工程增加伸缩缝混凝土m3相应路面标清单单价伸缩缝扩缝片5000.00暂定伸缩缝清理m500O00暂定桥梁泄水孔整修孔100Oo00暂定桥梁泄水孔个120o00暂定桥梁泄水孔盖个50.00暂定注：未列出的清单单价的按暂定单价结算，新增单价由路面单位上报，待新增单价批复后进行结算.（表2）济祁高速公路淮合段路基移交申请单编号:注：1、此表一
13、式四份，路基施工、监理、总监办、中心试验室各一份。2、编号方式：JQHH-YJSQ-LJ01-001,表示:JQHH为济祁淮合段，YJSQ为移交申请,LWl为路基01标，001为流水号。（表3）济祁高速公路淮合段路基路面交接单编号:路基单位合同号路面单位合同号交接项目工程交接内容桩号其他内容附件交接情况、存在问题及协商结果路基施工单位签字（盖章）日期路基驻地办签字（盖章）日期路面施工单位签字（盖章）日期路而驻地办签字（盖章）日期中心试验室（盖章）日期总监办签字（盖章）日期业主代表签字（盖章）日期注：1、此表一式六份，路基、路面施工、监理、总监办、项目办各一份。2、编号方式：JQHH-LMOl-
14、LJOl-Oo1,表示：JQHH为济祁淮合段，LMoI为路面01标，LJOl为路基01标，001为流水号。（表4）济祁高速公路淮合段路基路面交接工程量计算表编号:路基单位合同号路面单位合同号桩号左/右幅具体位置验收具体问题及处理方法工程数量：路基施工单位签字（盖章）日期路基驻地办签字（盖章）日期路面施工单位签字（盖章）日期路面驻地办签字（盖章）J日期总监办签字（盖章）日期注：1、处理意见要写明处理方法及工艺。2、发生费用要写出详细的计算过程。3、编号方式：JQHH-GCL-LJ01001,表示：JQHH为济祁淮合段,GCL为工程量，LJOl为路基01标路基，001为流水号。4、此表一式五份，路基、路面施工、监理、总监办、项目办各一份。（表5）济祁高速公路淮合段路基路面交接费用计算表编号:路基单位合同号路基驻地办合同号路面单位合同号路面驻地办合同号桩号左/右幅工程量单价备注费用计算：路基施工单位签字（盖章）日期路基驻地办签字（盖章）日期Jll路面施工单位签字（盖章）日期路面驻地办签字（盖章）日期总监办签字（盖章）日期注：1、单价备注填写处。2、处理意见要写明处理方法及工艺.3、发生费用要写出详细的计算过程。4、编号方式:JQHHFYLJ01-001,表示：JQHH为济祁淮合段，FY
