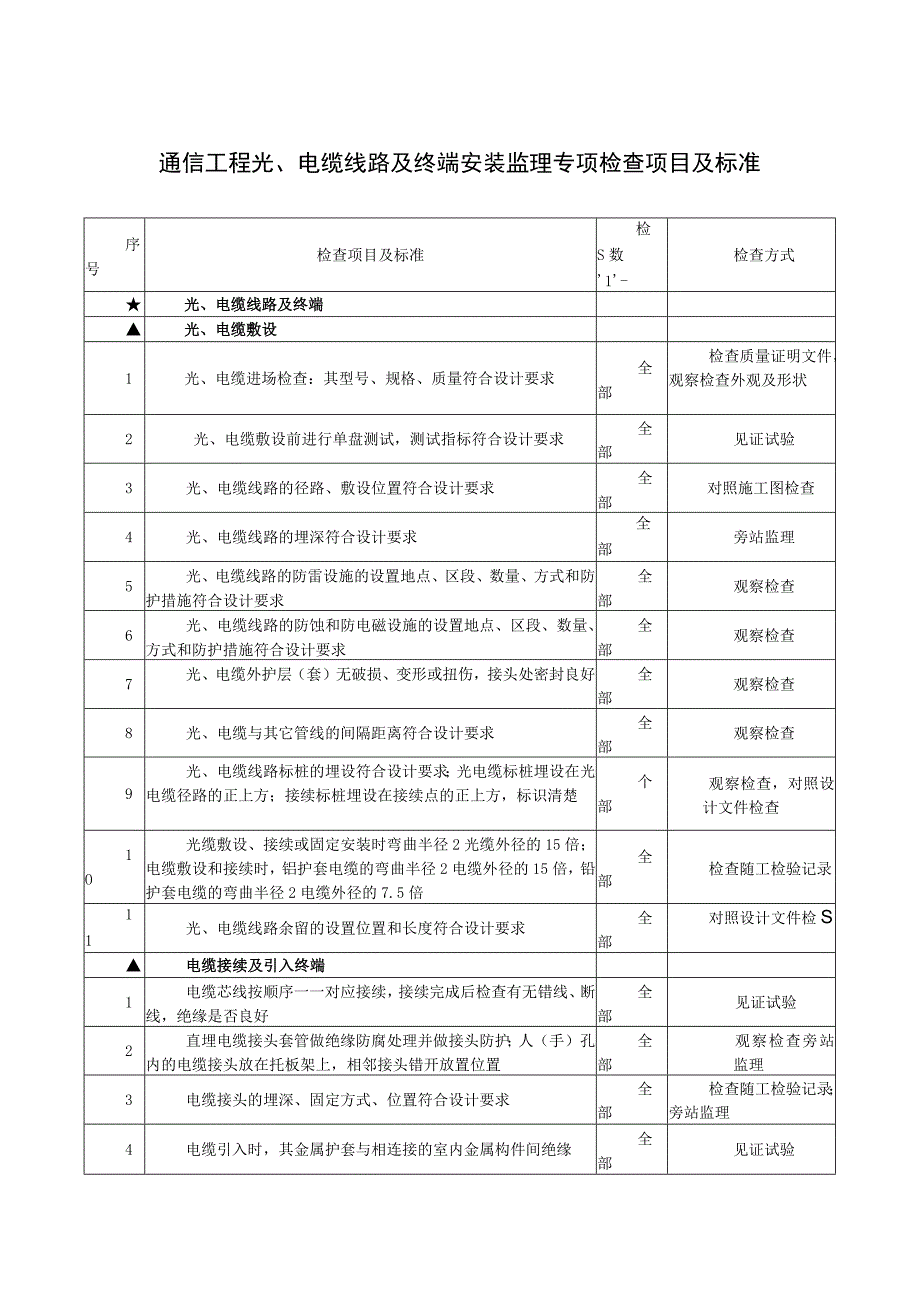

通信工程光、电缆线路及终端安装监理专项检查项目及标准.docx_第1页
第1页 / 共3页

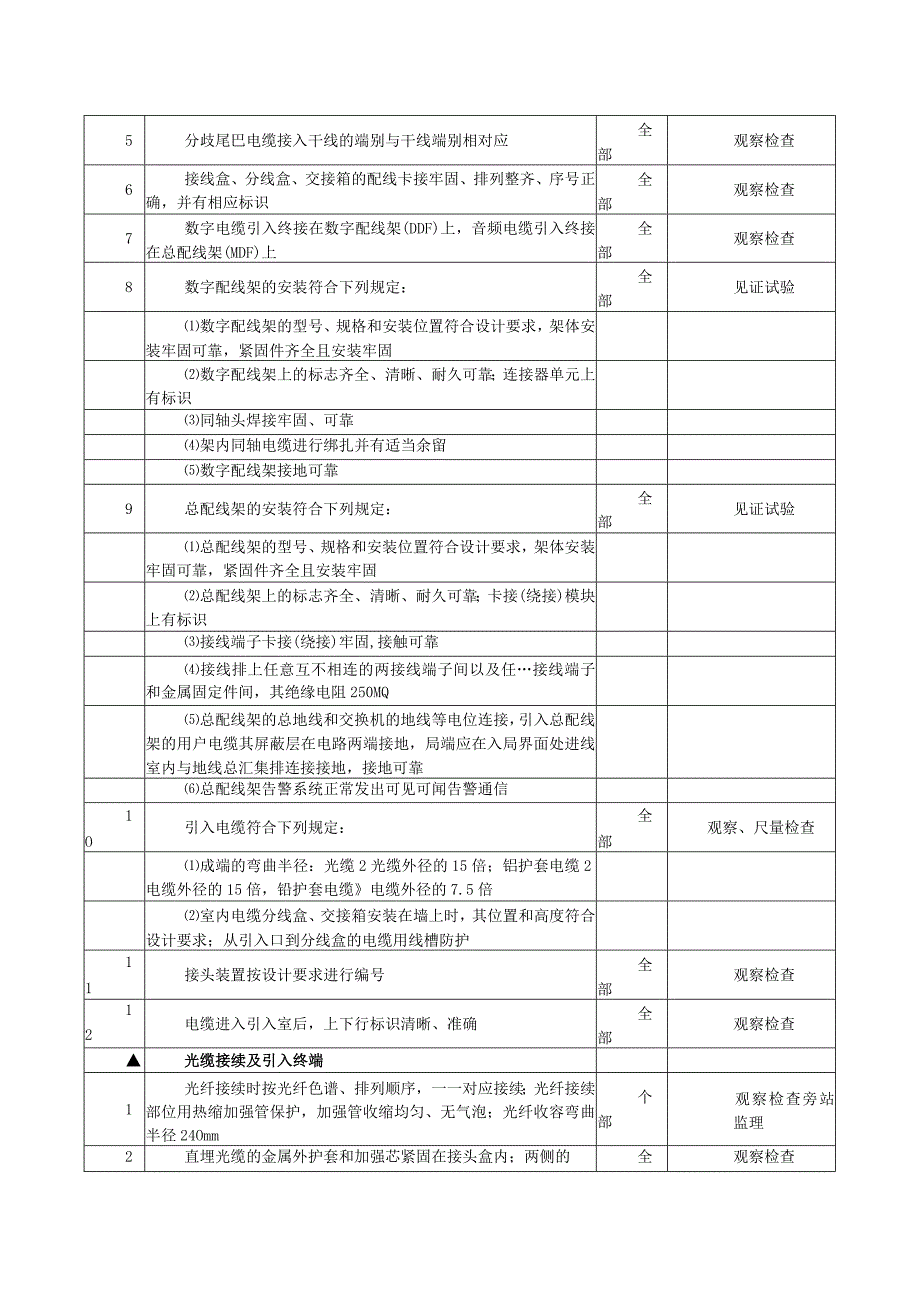

通信工程光、电缆线路及终端安装监理专项检查项目及标准.docx_第2页
第2页 / 共3页

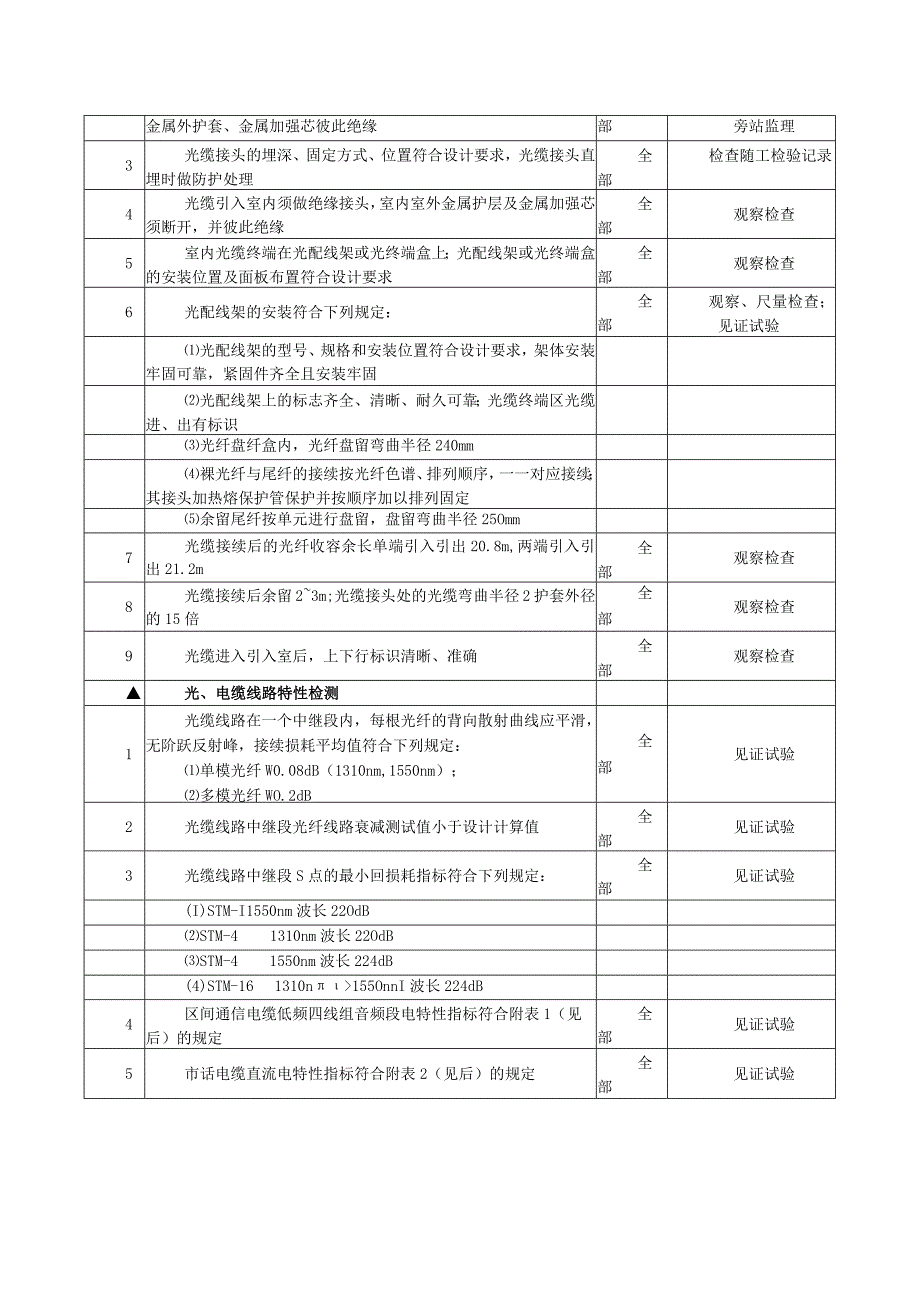

通信工程光、电缆线路及终端安装监理专项检查项目及标准.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《通信工程光、电缆线路及终端安装监理专项检查项目及标准.docx》由会员分享,可在线阅读,更多相关《通信工程光、电缆线路及终端安装监理专项检查项目及标准.docx(3页珍藏版)》请在第壹文秘上搜索。

1、通信工程光、电缆线路及终端安装监理专项检查项目及标准序号检查项目及标准检S数1-检查方式光、电缆线路及终端光、电缆敷设1光、电缆进场检查:其型号、规格、质量符合设计要求全部检查质量证明文件,观察检查外观及形状2光、电缆敷设前进行单盘测试,测试指标符合设计要求全部见证试验3光、电缆线路的径路、敷设位置符合设计要求全部对照施工图检查4光、电缆线路的埋深符合设计要求全部旁站监理5光、电缆线路的防雷设施的设置地点、区段、数量、方式和防护措施符合设计要求全部观察检查6光、电缆线路的防蚀和防电磁设施的设置地点、区段、数量、方式和防护措施符合设计要求全部观察检查7光、电缆外护层(套)无破损、变形或扭伤,接头

2、处密封良好全部观察检查8光、电缆与其它管线的间隔距离符合设计要求全部观察检查9光、电缆线路标桩的埋设符合设计要求;光电缆标桩埋设在光电缆径路的正上方;接续标桩埋设在接续点的正上方,标识清楚个部观察检查,对照设计文件检查1O光缆敷设、接续或固定安装时弯曲半径2光缆外径的15倍;电缆敷设和接续时,铝护套电缆的弯曲半径2电缆外径的15倍,铅护套电缆的弯曲半径2电缆外径的7.5倍全部检查随工检验记录11光、电缆线路余留的设置位置和长度符合设计要求全部对照设计文件检S电缆接续及引入终端1电缆芯线按顺序一一对应接续,接续完成后检查有无错线、断线,绝缘是否良好全部见证试验2直埋电缆接头套管做绝缘防腐处理并做

3、接头防护;人(手)孔内的电缆接头放在托板架上,相邻接头错开放置位置全部观察检查旁站监理3电缆接头的埋深、固定方式、位置符合设计要求全部检查随工检验记录;旁站监理4电缆引入时,其金属护套与相连接的室内金属构件间绝缘全部见证试验5分歧尾巴电缆接入干线的端别与干线端别相对应全部观察检查6接线盒、分线盒、交接箱的配线卡接牢固、排列整齐、序号正确,并有相应标识全部观察检查7数字电缆引入终接在数字配线架(DDF)上,音频电缆引入终接在总配线架(MDF)上全部观察检查8数字配线架的安装符合下列规定:全部见证试验数字配线架的型号、规格和安装位置符合设计要求,架体安装牢固可靠,紧固件齐全且安装牢固数字配线架上的

4、标志齐全、清晰、耐久可靠;连接器单元上有标识同轴头焊接牢固、可靠架内同轴电缆进行绑扎并有适当余留数字配线架接地可靠9总配线架的安装符合下列规定:全部见证试验总配线架的型号、规格和安装位置符合设计要求,架体安装牢固可靠,紧固件齐全且安装牢固总配线架上的标志齐全、清晰、耐久可靠;卡接(绕接)模块上有标识接线端子卡接(绕接)牢固,接触可靠接线排上任意互不相连的两接线端子间以及任接线端子和金属固定件间,其绝缘电阻250MQ总配线架的总地线和交换机的地线等电位连接,引入总配线架的用户电缆其屏蔽层在电路两端接地,局端应在入局界面处进线室内与地线总汇集排连接接地,接地可靠总配线架告警系统正常发出可见可闻告警

5、通信1O引入电缆符合下列规定:全部观察、尺量检查成端的弯曲半径:光缆2光缆外径的15倍;铝护套电缆2电缆外径的15倍,铅护套电缆电缆外径的7.5倍室内电缆分线盒、交接箱安装在墙上时,其位置和高度符合设计要求;从引入口到分线盒的电缆用线槽防护11接头装置按设计要求进行编号全部观察检查12电缆进入引入室后,上下行标识清晰、准确全部观察检查光缆接续及引入终端1光纤接续时按光纤色谱、排列顺序,一一对应接续;光纤接续部位用热缩加强管保护,加强管收缩均匀、无气泡;光纤收容弯曲半径24Omm个部观察检查旁站监理2直埋光缆的金属外护套和加强芯紧固在接头盒内;两侧的全观察检查金属外护套、金属加强芯彼此绝缘部旁站

6、监理3光缆接头的埋深、固定方式、位置符合设计要求,光缆接头直埋时做防护处理全部检查随工检验记录4光缆引入室内须做绝缘接头,室内室外金属护层及金属加强芯须断开,并彼此绝缘全部观察检查5室内光缆终端在光配线架或光终端盒上;光配线架或光终端盒的安装位置及面板布置符合设计要求全部观察检查6光配线架的安装符合下列规定:全部观察、尺量检查;见证试验光配线架的型号、规格和安装位置符合设计要求,架体安装牢固可靠,紧固件齐全且安装牢固光配线架上的标志齐全、清晰、耐久可靠;光缆终端区光缆进、出有标识光纤盘纤盒内,光纤盘留弯曲半径240mm裸光纤与尾纤的接续按光纤色谱、排列顺序,一一对应接续;其接头加热熔保护管保护

7、并按顺序加以排列固定余留尾纤按单元进行盘留,盘留弯曲半径25Omm7光缆接续后的光纤收容余长单端引入引出20.8m,两端引入引出21.2m全部观察检查8光缆接续后余留23m;光缆接头处的光缆弯曲半径2护套外径的15倍全部观察检查9光缆进入引入室后,上下行标识清晰、准确全部观察检查光、电缆线路特性检测1光缆线路在一个中继段内,每根光纤的背向散射曲线应平滑,无阶跃反射峰,接续损耗平均值符合下列规定:单模光纤W0.08dB(1310nm,1550nm);多模光纤WO.2dB全部见证试验2光缆线路中继段光纤线路衰减测试值小于设计计算值全部见证试验3光缆线路中继段S点的最小回损耗指标符合下列规定:全部见证试验(I)STM-I1550nm波长22OdBSTM-41310nm波长22OdBSTM-41550nm波长224dB(4)STM-161310n155OnnI波长224dB4区间通信电缆低频四线组音频段电特性指标符合附表1(见后)的规定全部见证试验5市话电缆直流电特性指标符合附表2(见后)的规定全部见证试验
