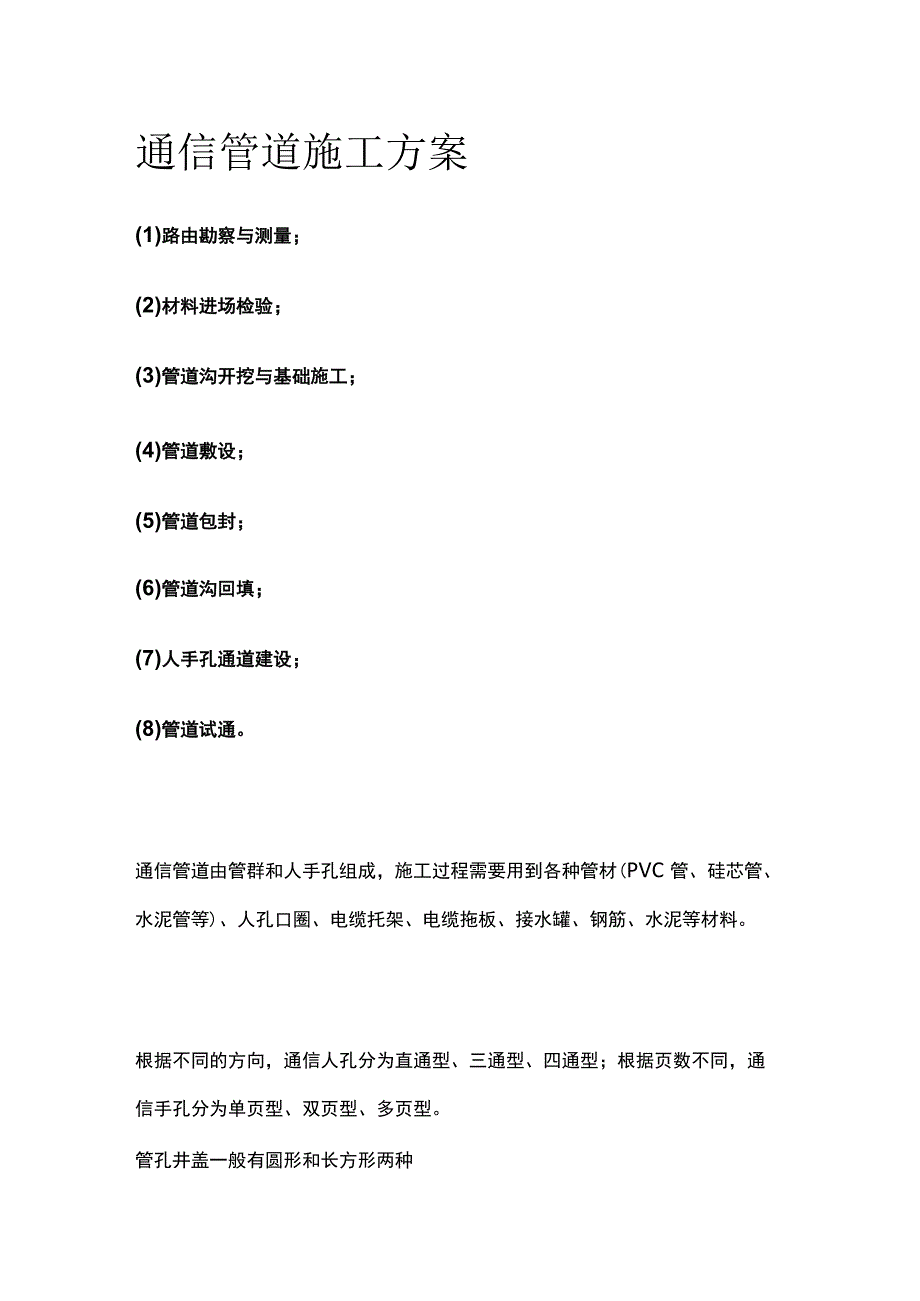

通信管道施工方案全.docx_第1页
第1页 / 共5页

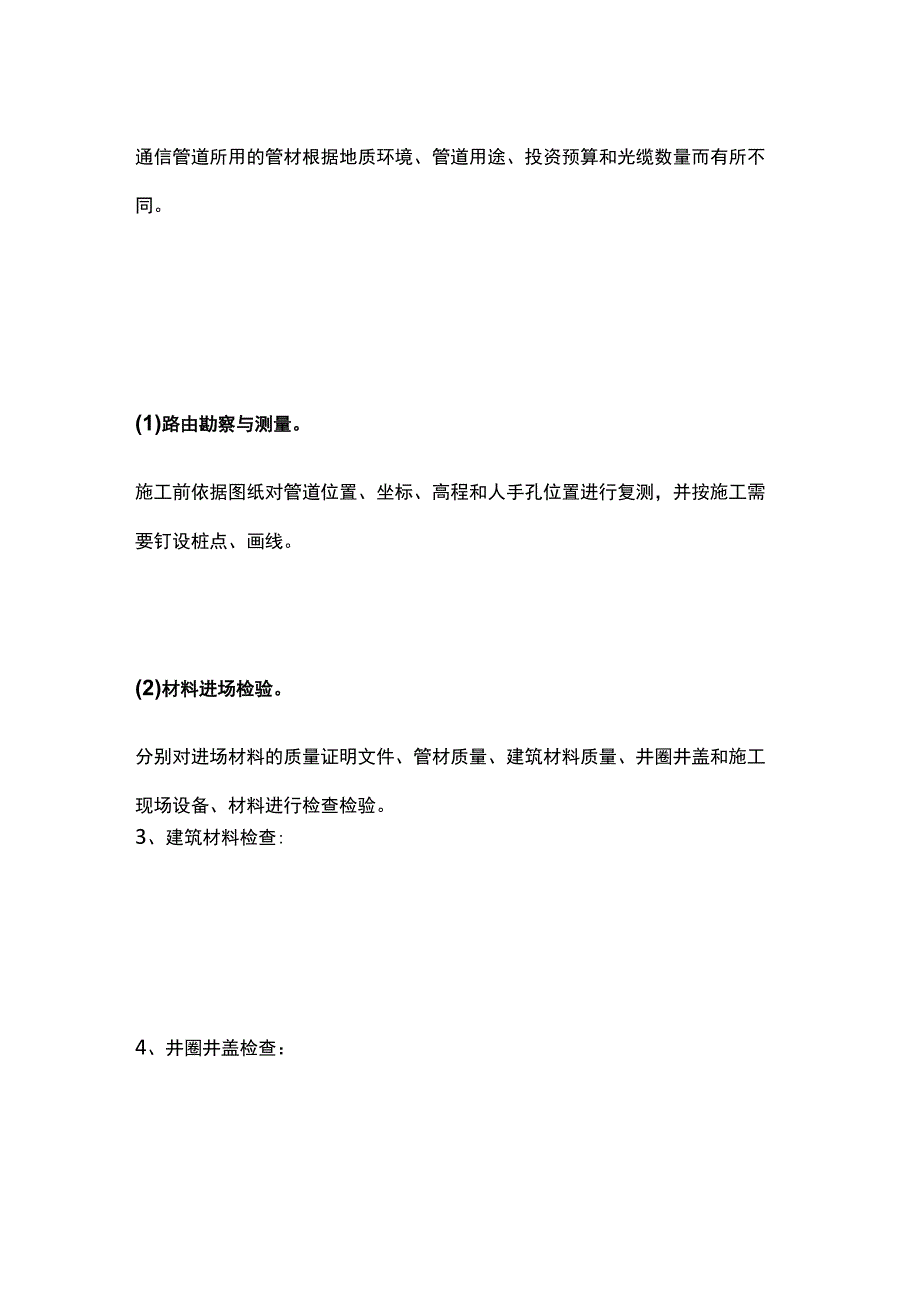

通信管道施工方案全.docx_第2页
第2页 / 共5页
通信管道施工方案全.docx_第3页
第3页 / 共5页
通信管道施工方案全.docx_第4页
第4页 / 共5页
通信管道施工方案全.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《通信管道施工方案全.docx》由会员分享,可在线阅读,更多相关《通信管道施工方案全.docx(5页珍藏版)》请在第壹文秘上搜索。

1、通信管道施工方案(1)路由勘察与测量;(2)材料进场检验;(3)管道沟开挖与基础施工;(4)管道敷设;(5)管道包封;(6)管道沟回填;(7)人手孔通道建设;(8)管道试通。通信管道由管群和人手孔组成,施工过程需要用到各种管材(PVC管、硅芯管、水泥管等)、人孔口圈、电缆托架、电缆拖板、接水罐、钢筋、水泥等材料。根据不同的方向,通信人孔分为直通型、三通型、四通型;根据页数不同,通信手孔分为单页型、双页型、多页型。管孔井盖一般有圆形和长方形两种通信管道所用的管材根据地质环境、管道用途、投资预算和光缆数量而有所不同。(1)路由勘察与测量。施工前依据图纸对管道位置、坐标、高程和人手孔位置进行复测,并

2、按施工需要钉设桩点、画线。(2)材料进场检验。分别对进场材料的质量证明文件、管材质量、建筑材料质量、井圈井盖和施工现场设备、材料进行检查检验。3、建筑材料检查:4、井圈井盖检查:5、现场设备材料检查:(3)管道沟开挖与基础施工。管道沟深度和宽度应符合设计要求;沟底混凝土基础厚度应符合设计要求;人手孔坑深和地基表面高程应符合设计要求。(4)管道敷设。按要求敷设管道,管顶距地面埋深应符合设计规范,塑管铺设时应按品字形铺设绑扎,各管道接续接口应错开30cmo(5)管道包封。管道在敷设完成后,如果埋深比较浅或者管道周围有其他管线跨越时,应对管群采取包封加固,在管道两侧及顶部采用C15混凝土包封8-10

3、cmo(6)管道沟回填。管道铺设完成后,清除沟内遗留杂物、积水、淤泥等,然后进行管沟回填。首先在管群顶部和两侧分别回填1015cm细沙,然后从管道两侧同时回填,每回填15Cm夯实两遍。回填高度超过管顶30cm以上后,每30cm夯实两遍,直至回填完成。最后,施工路面要恢复原貌,清理现场杂物。(7)人手孔通道建设。人(手)孑L、通道的结构分为基础、墙体和上覆三部分,一般设置在机房、建筑物引入点等处。人(手)孔基础采用混凝土结构,厚度一般为120-150mmo墙体砖层之间必须压茬,内外搭接,上下错缝,不能出现通缝,孔内净高一般为1.8M-2.2M。(8)管道试通。管道敷设完成后,要对管孔进行试通实验。试通应满足以下三点要求:直线管道试通应采用拉棒方式。拉棒长度一般在90Omm,直径应为管孔直径的95%弯管道管孔试通宜采取拉棒方式,也可采取塑料电缆方式。采用拉棒方式试通,拉棒的长度宜900mm,拉棒的直径应为管孔直径的60%-65%,采用塑料电缆试通时,其拉棒的长度宜为900mm,拉棒的直径应为管孔直径的95%o抽查规则:每个多孔管试通对角线2孑L,单孔管全部试通。
