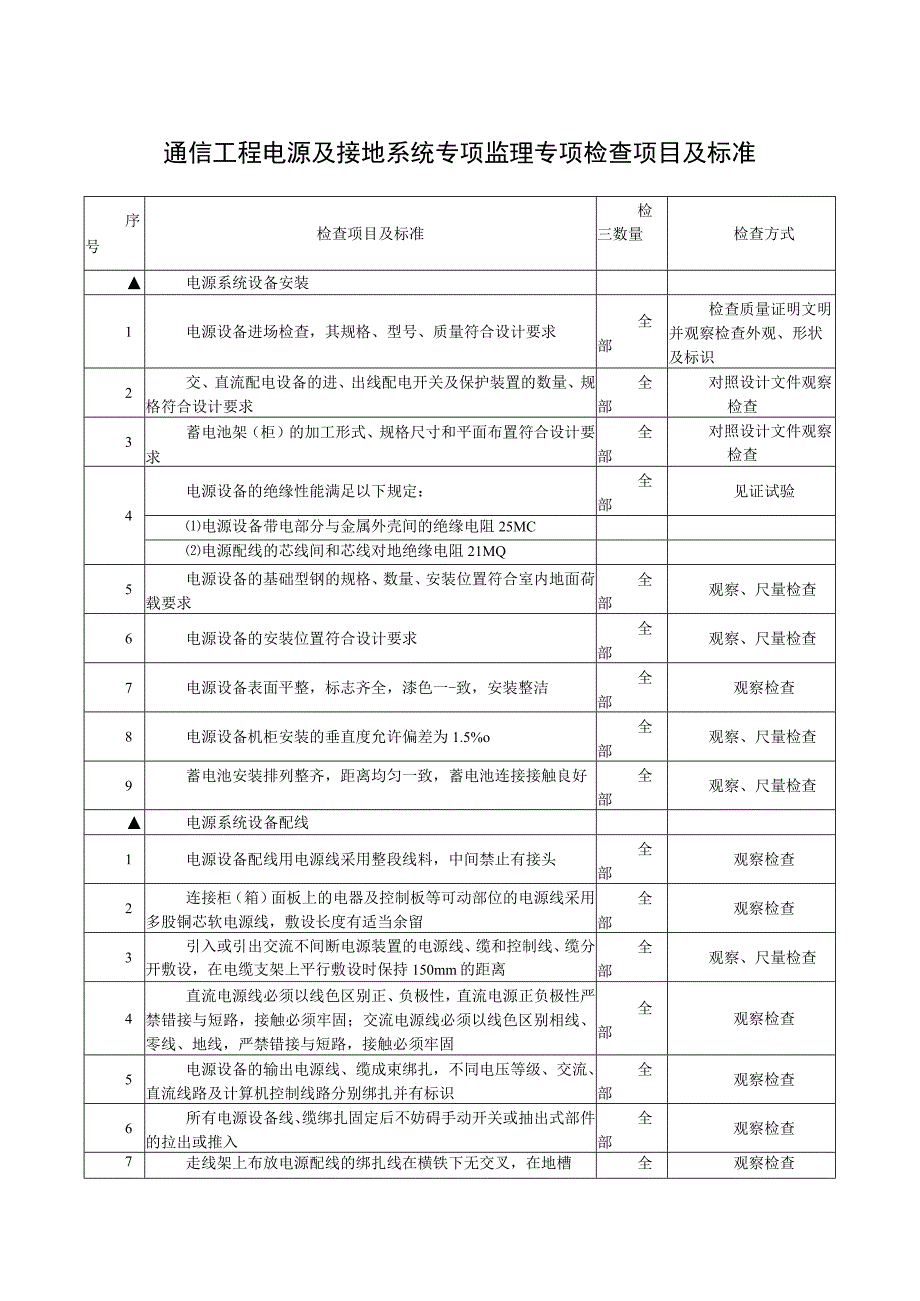

1、通信工程电源及接地系统专项监理专项检查项目及标准序号检查项目及标准检三数量检查方式电源系统设备安装1电源设备进场检查，其规格、型号、质量符合设计要求全部检查质量证明文明并观察检查外观、形状及标识2交、直流配电设备的进、出线配电开关及保护装置的数量、规格符合设计要求全部对照设计文件观察检查3蓄电池架（柜）的加工形式、规格尺寸和平面布置符合设计要求全部对照设计文件观察检查4电源设备的绝缘性能满足以下规定：全部见证试验电源设备带电部分与金属外壳间的绝缘电阻25MC电源配线的芯线间和芯线对地绝缘电阻21MQ5电源设备的基础型钢的规格、数量、安装位置符合室内地面荷载要求全部观察、尺量检查6电源设备的安装
2、位置符合设计要求全部观察、尺量检查7电源设备表面平整，标志齐全，漆色一-致，安装整洁全部观察检查8电源设备机柜安装的垂直度允许偏差为1.5%o全部观察、尺量检查9蓄电池安装排列整齐，距离均匀一致，蓄电池连接接触良好全部观察、尺量检查电源系统设备配线1电源设备配线用电源线采用整段线料，中间禁止有接头全部观察检查2连接柜（箱）面板上的电器及控制板等可动部位的电源线采用多股铜芯软电源线，敷设长度有适当余留全部观察检查3引入或引出交流不间断电源装置的电源线、缆和控制线、缆分开敷设，在电缆支架上平行敷设时保持150mm的距离全部观察、尺量检查4直流电源线必须以线色区别正、负极性，直流电源正负极性严禁错接

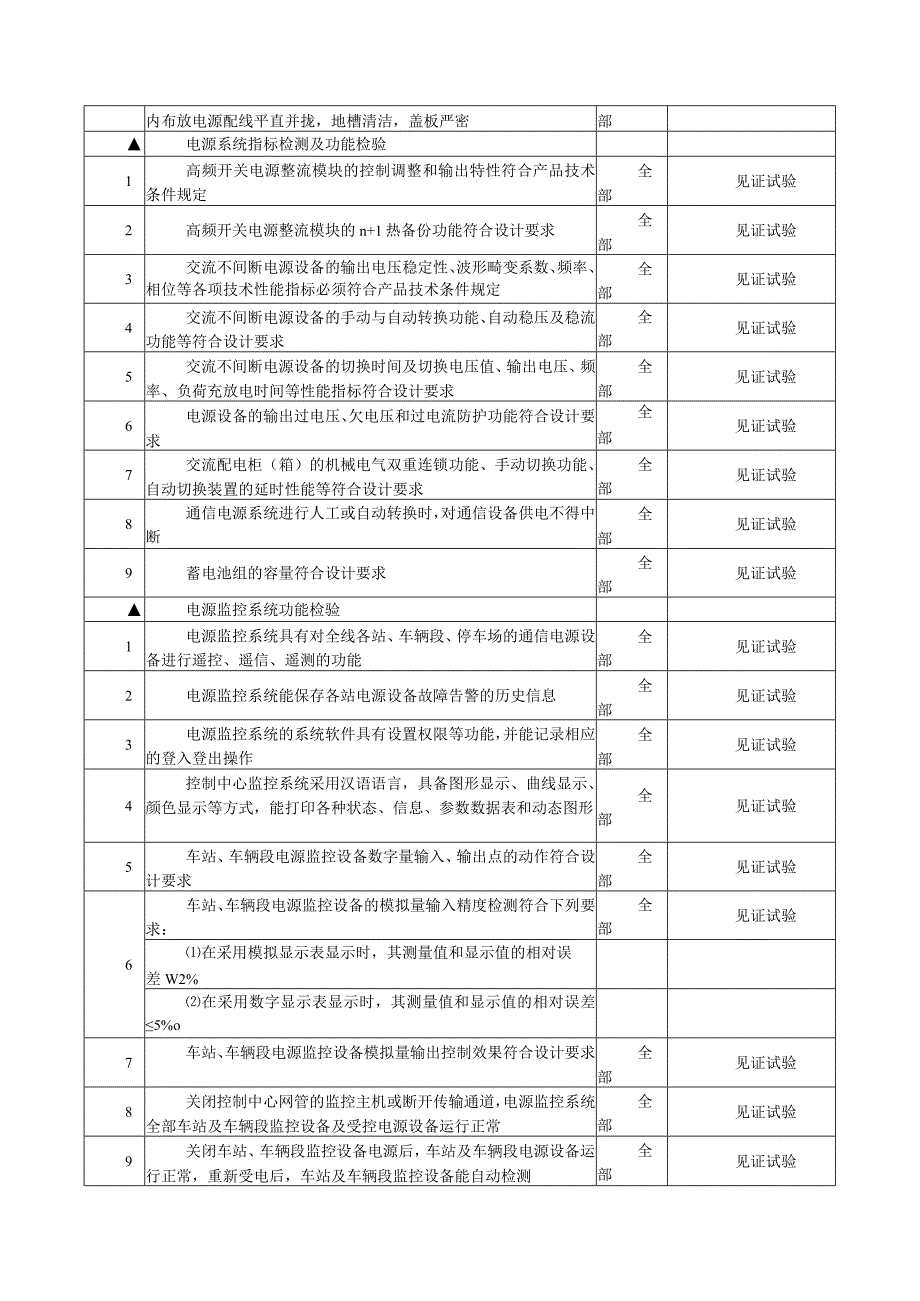

3、与短路，接触必须牢固；交流电源线必须以线色区别相线、零线、地线，严禁错接与短路，接触必须牢固全部观察检查5电源设备的输出电源线、缆成束绑扎，不同电压等级、交流、直流线路及计算机控制线路分别绑扎并有标识全部观察检查6所有电源设备线、缆绑扎固定后不妨碍手动开关或抽出式部件的拉出或推入全部观察检查7走线架上布放电源配线的绑扎线在横铁下无交叉，在地槽全观察检查内布放电源配线平直并拢，地槽清洁，盖板严密部电源系统指标检测及功能检验1高频开关电源整流模块的控制调整和输出特性符合产品技术条件规定全部见证试验2高频开关电源整流模块的n+1热备份功能符合设计要求全部见证试验3交流不间断电源设备的输出电压稳定性、
4、波形畸变系数、频率、相位等各项技术性能指标必须符合产品技术条件规定全部见证试验4交流不间断电源设备的手动与自动转换功能、自动稳压及稳流功能等符合设计要求全部见证试验5交流不间断电源设备的切换时间及切换电压值、输出电压、频率、负荷充放电时间等性能指标符合设计要求全部见证试验6电源设备的输出过电压、欠电压和过电流防护功能符合设计要求全部见证试验7交流配电柜（箱）的机械电气双重连锁功能、手动切换功能、自动切换装置的延时性能等符合设计要求全部见证试验8通信电源系统进行人工或自动转换时，对通信设备供电不得中断全部见证试验9蓄电池组的容量符合设计要求全部见证试验电源监控系统功能检验1电源监控系统具有对全线
5、各站、车辆段、停车场的通信电源设备进行遥控、遥信、遥测的功能全部见证试验2电源监控系统能保存各站电源设备故障告警的历史信息全部见证试验3电源监控系统的系统软件具有设置权限等功能，并能记录相应的登入登出操作全部见证试验4控制中心监控系统采用汉语语言，具备图形显示、曲线显示、颜色显示等方式，能打印各种状态、信息、参数数据表和动态图形全部见证试验5车站、车辆段电源监控设备数字量输入、输出点的动作符合设计要求全部见证试验6车站、车辆段电源监控设备的模拟量输入精度检测符合下列要求：全部见证试验在采用模拟显示表显示时，其测量值和显示值的相对误差W2%在采用数字显示表显示时，其测量值和显示值的相对误差5%o

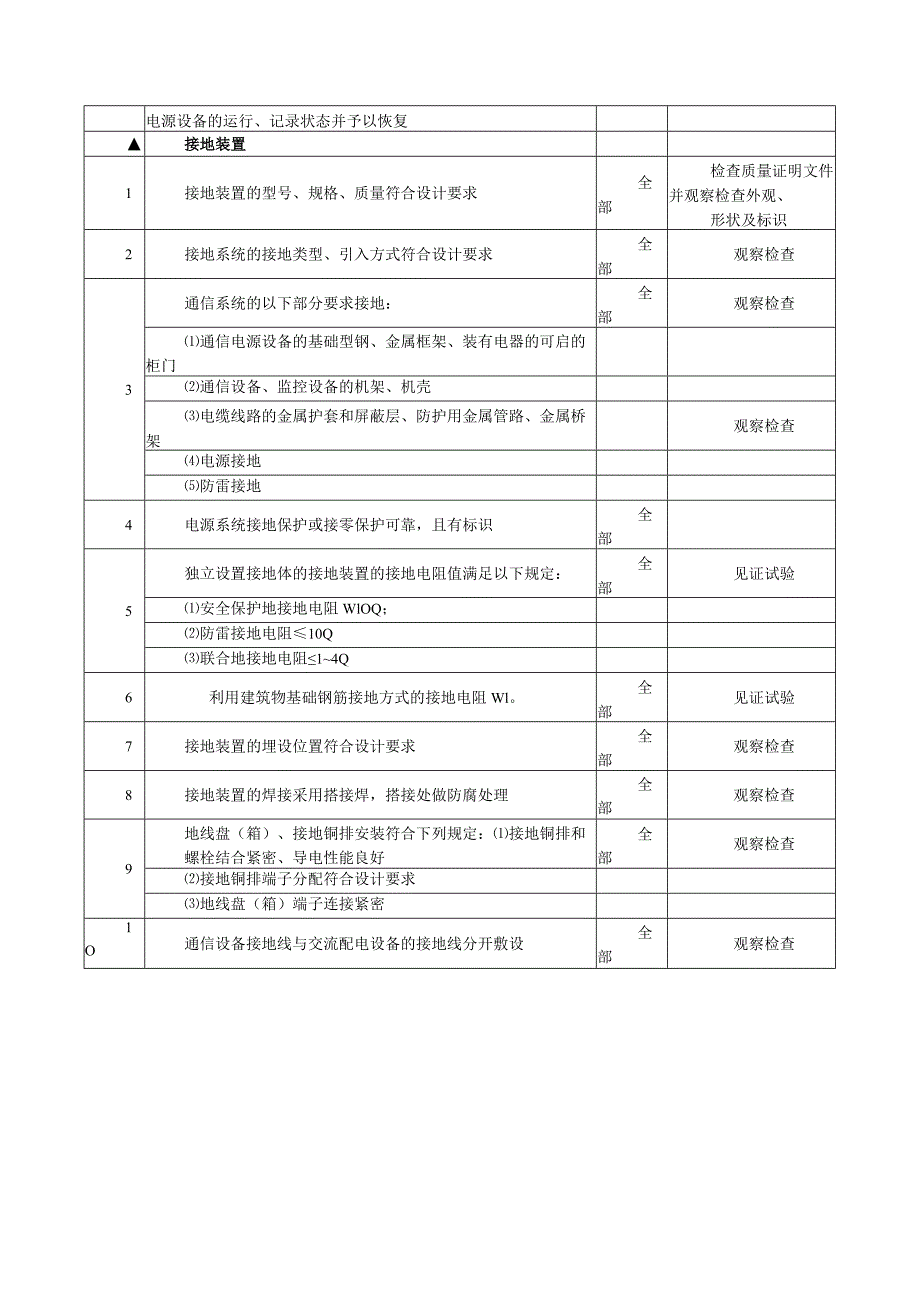

6、7车站、车辆段电源监控设备模拟量输出控制效果符合设计要求全部见证试验8关闭控制中心网管的监控主机或断开传输通道，电源监控系统全部车站及车辆段监控设备及受控电源设备运行正常全部见证试验9关闭车站、车辆段监控设备电源后，车站及车辆段电源设备运行正常，重新受电后，车站及车辆段监控设备能自动检测全部见证试验电源设备的运行、记录状态并予以恢复接地装置1接地装置的型号、规格、质量符合设计要求全部检查质量证明文件并观察检查外观、形状及标识2接地系统的接地类型、引入方式符合设计要求全部观察检查3通信系统的以下部分要求接地：全部观察检查通信电源设备的基础型钢、金属框架、装有电器的可启的柜门通信设备、监控设备的机
7、架、机壳电缆线路的金属护套和屏蔽层、防护用金属管路、金属桥架观察检查电源接地防雷接地4电源系统接地保护或接零保护可靠，且有标识全部5独立设置接地体的接地装置的接地电阻值满足以下规定：全部见证试验安全保护地接地电阻WlOQ；防雷接地电阻10Q联合地接地电阻14Q6利用建筑物基础钢筋接地方式的接地电阻Wl。全部见证试验7接地装置的埋设位置符合设计要求全部观察检查8接地装置的焊接采用搭接焊，搭接处做防腐处理全部观察检查9地线盘（箱）、接地铜排安装符合下列规定：接地铜排和螺栓结合紧密、导电性能良好全部观察检查接地铜排端子分配符合设计要求地线盘（箱）端子连接紧密1O通信设备接地线与交流配电设备的接地线分开敷设全部观察检查
