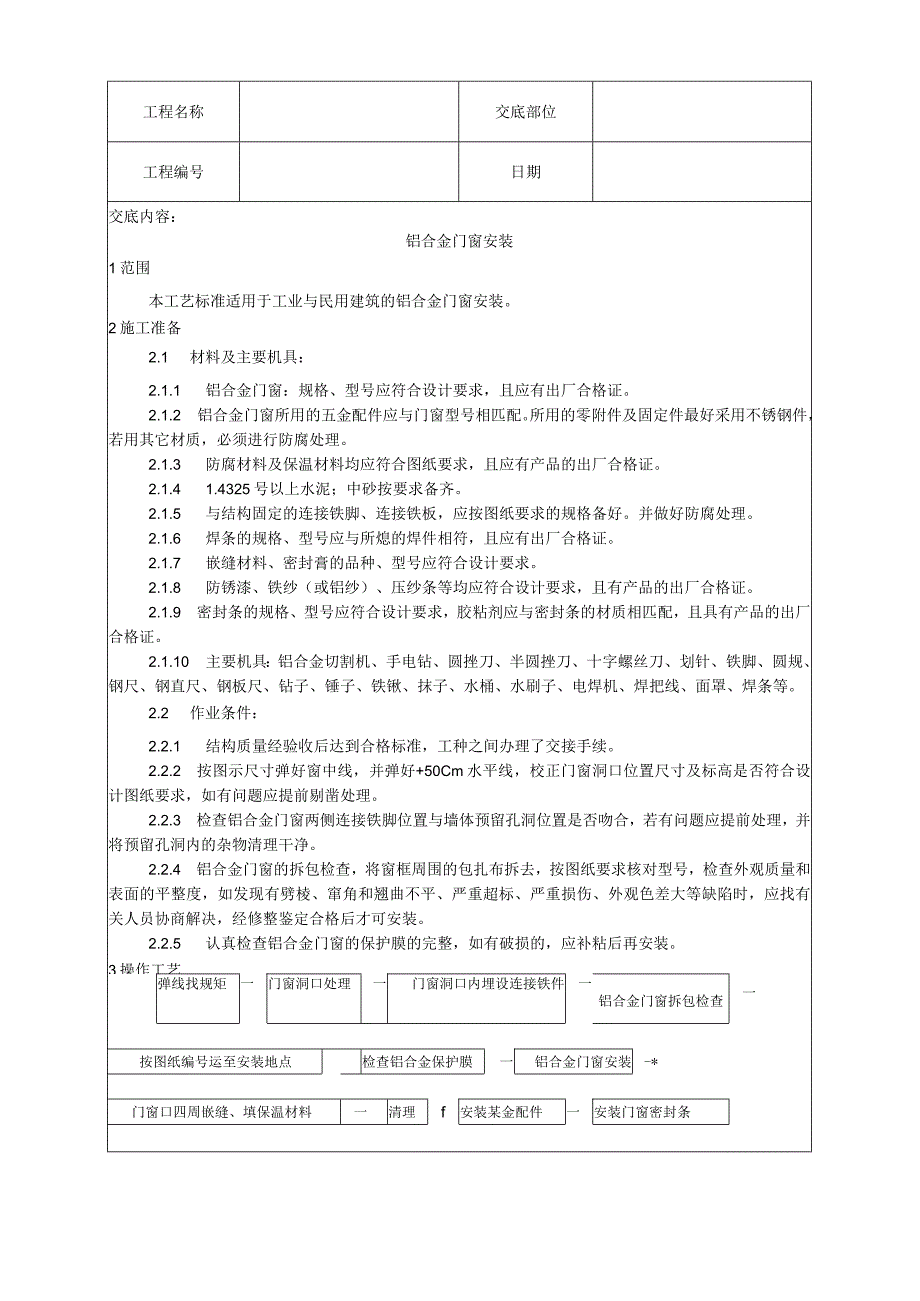

铝合金门窗安装工艺技术交底.docx_第1页
第1页 / 共6页

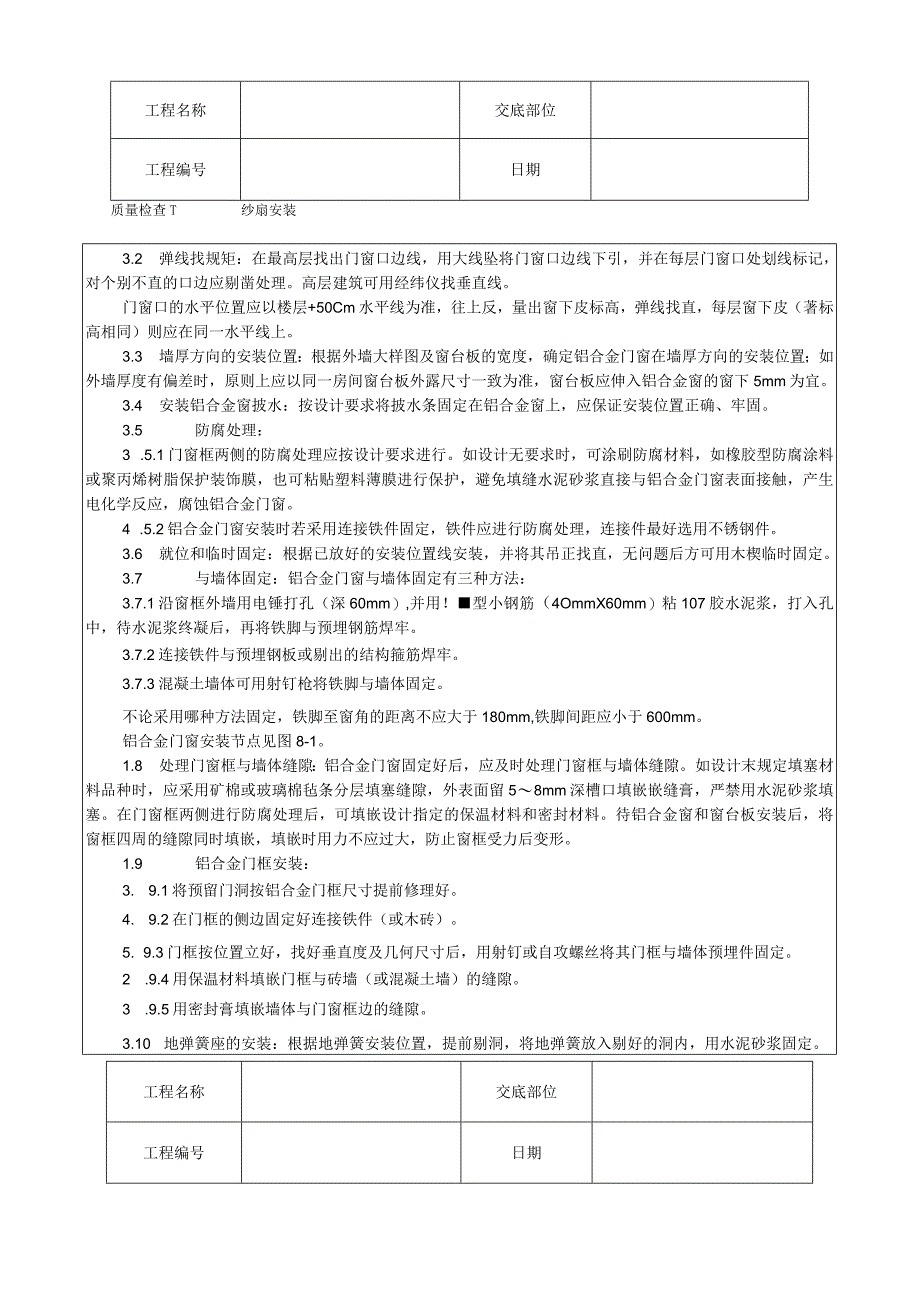

铝合金门窗安装工艺技术交底.docx_第2页
第2页 / 共6页

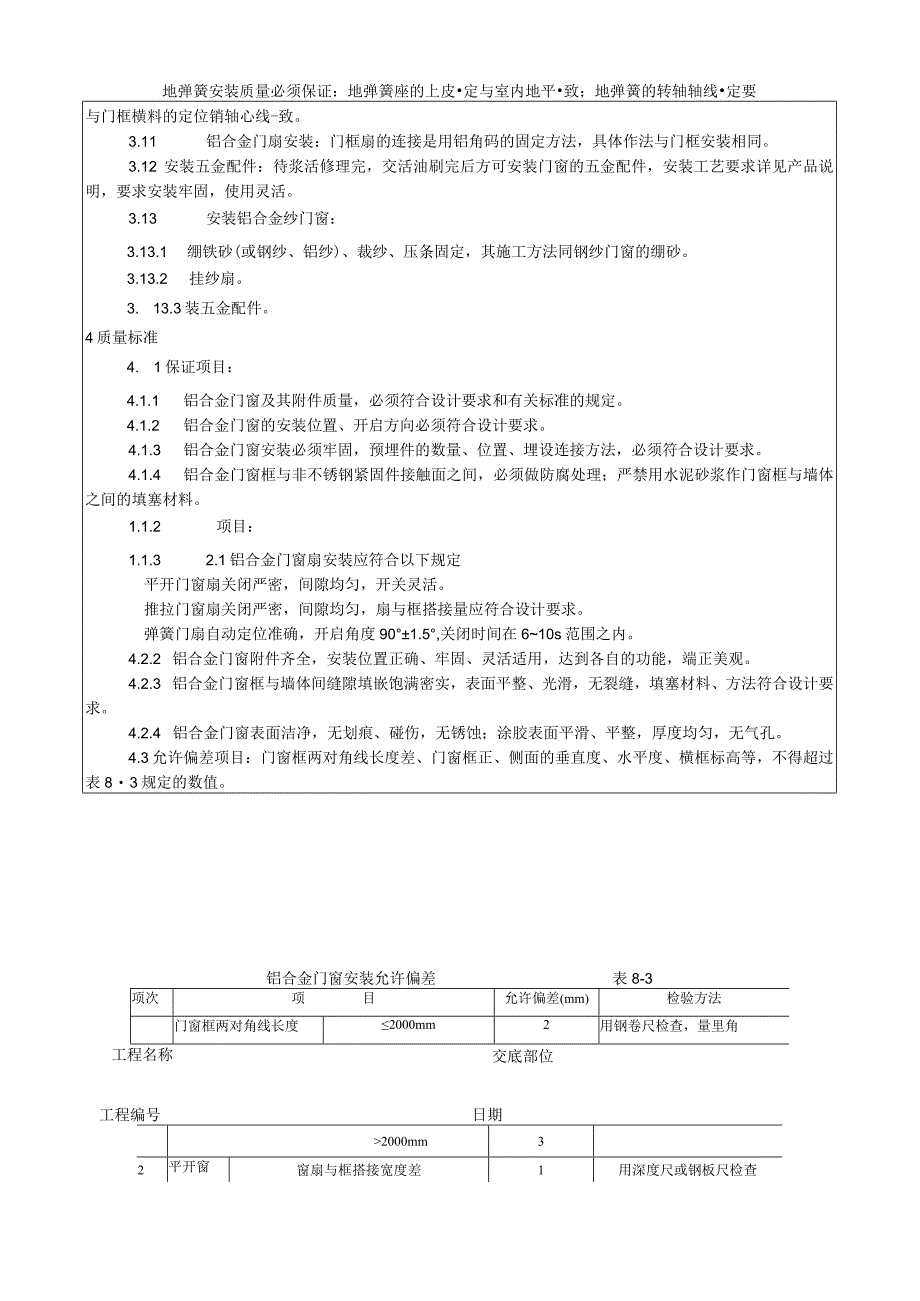

铝合金门窗安装工艺技术交底.docx_第3页
第3页 / 共6页
铝合金门窗安装工艺技术交底.docx_第4页
第4页 / 共6页
铝合金门窗安装工艺技术交底.docx_第5页
第5页 / 共6页
铝合金门窗安装工艺技术交底.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《铝合金门窗安装工艺技术交底.docx》由会员分享,可在线阅读,更多相关《铝合金门窗安装工艺技术交底.docx(6页珍藏版)》请在第壹文秘上搜索。

1、工程名称交底部位工程编号日期交底内容:铝合金门窗安装1范围本工艺标准适用于工业与民用建筑的铝合金门窗安装。2施工准备2.1 材料及主要机具:2.1.1 铝合金门窗:规格、型号应符合设计要求,且应有出厂合格证。2.1.2 铝合金门窗所用的五金配件应与门窗型号相匹配。所用的零附件及固定件最好采用不锈钢件,若用其它材质,必须进行防腐处理。2.1.3 防腐材料及保温材料均应符合图纸要求,且应有产品的出厂合格证。2.1.4 1.4325号以上水泥;中砂按要求备齐。2.1.5 与结构固定的连接铁脚、连接铁板,应按图纸要求的规格备好。并做好防腐处理。2.1.6 焊条的规格、型号应与所熄的焊件相符,且应有出厂

2、合格证。2.1.7 嵌缝材料、密封膏的品种、型号应符合设计要求。2.1.8 防锈漆、铁纱(或铝纱)、压纱条等均应符合设计要求,且有产品的出厂合格证。2.1.9 密封条的规格、型号应符合设计要求,胶粘剂应与密封条的材质相匹配,且具有产品的出厂合格证。2.1.10 主要机具:铝合金切割机、手电钻、圆挫刀、半圆挫刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等。2.2 作业条件:2.2.1 结构质量经验收后达到合格标准,工种之间办理了交接手续。2.2.2 按图示尺寸弹好窗中线,并弹好+50Cm水平线,校正门窗洞口位置尺寸及标高

3、是否符合设计图纸要求,如有问题应提前剔凿处理。2.2.3 检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合,若有问题应提前处理,并将预留孔洞内的杂物清理干净。2.2.4 铝合金门窗的拆包检查,将窗框周围的包扎布拆去,按图纸要求核对型号,检查外观质量和表面的平整度,如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时,应找有关人员协商解决,经修整鉴定合格后才可安装。2.2.5 认真检查铝合金门窗的保护膜的完整,如有破损的,应补粘后再安装。3操作工艺3.1工艺流程弹线找规矩一门窗洞口处理一门窗洞口内埋设连接铁件一铝合金门窗拆包检查一按图纸编号运至安装地点检查铝合金保护膜一铝

4、合金门窗安装-*门窗口四周嵌缝、填保温材料一清理f安装某金配件一安装门窗密封条工程名称交底部位工程编号日期质量检查T纱扇安装3.2 弹线找规矩:在最高层找出门窗口边线,用大线坠将门窗口边线下引,并在每层门窗口处划线标记,对个别不直的口边应剔凿处理。高层建筑可用经纬仪找垂直线。门窗口的水平位置应以楼层+50Cm水平线为准,往上反,量出窗下皮标高,弹线找直,每层窗下皮(著标高相同)则应在同一水平线上。3.3 墙厚方向的安装位置:根据外墙大样图及窗台板的宽度,确定铝合金门窗在墙厚方向的安装位置;如外墙厚度有偏差时,原则上应以同一房间窗台板外露尺寸一致为准,窗台板应伸入铝合金窗的窗下5mm为宜。3.4

5、 安装铝合金窗披水:按设计要求将披水条固定在铝合金窗上,应保证安装位置正确、牢固。3.5 防腐处理:3 .5.1门窗框两侧的防腐处理应按设计要求进行。如设计无要求时,可涂刷防腐材料,如橡胶型防腐涂料或聚丙烯树脂保护装饰膜,也可粘贴塑料薄膜进行保护,避免填缝水泥砂浆直接与铝合金门窗表面接触,产生电化学反应,腐蚀铝合金门窗。4 .5.2铝合金门窗安装时若采用连接铁件固定,铁件应进行防腐处理,连接件最好选用不锈钢件。3.6 就位和临时固定:根据已放好的安装位置线安装,并将其吊正找直,无问题后方可用木楔临时固定。3.7 与墙体固定:铝合金门窗与墙体固定有三种方法:3.7.1沿窗框外墙用电锤打孔(深60

6、mm),并用!型小钢筋(4OmmX60mm)粘107胶水泥浆,打入孔中,待水泥浆终凝后,再将铁脚与预埋钢筋焊牢。3.7.2连接铁件与预埋钢板或剔出的结构箍筋焊牢。3.7.3混凝土墙体可用射钉枪将铁脚与墙体固定。不论采用哪种方法固定,铁脚至窗角的距离不应大于180mm,铁脚间距应小于600mm。铝合金门窗安装节点见图8-1。1.8 处理门窗框与墙体缝隙:铝合金门窗固定好后,应及时处理门窗框与墙体缝隙。如设计末规定填塞材料品种时,应采用矿棉或玻璃棉毡条分层填塞缝隙,外表面留58mm深槽口填嵌嵌缝膏,严禁用水泥砂浆填塞。在门窗框两侧进行防腐处理后,可填嵌设计指定的保温材料和密封材料。待铝合金窗和窗台

7、板安装后,将窗框四周的缝隙同时填嵌,填嵌时用力不应过大,防止窗框受力后变形。1.9 铝合金门框安装:3. 9.1将预留门洞按铝合金门框尺寸提前修理好。4. 9.2在门框的侧边固定好连接铁件(或木砖)。5. 9.3门框按位置立好,找好垂直度及几何尺寸后,用射钉或自攻螺丝将其门框与墙体预埋件固定。2 .9.4用保温材料填嵌门框与砖墙(或混凝土墙)的缝隙。3 .9.5用密封膏填嵌墙体与门窗框边的缝隙。3.10 地弹簧座的安装:根据地弹簧安装位置,提前剔洞,将地弹簧放入剔好的洞内,用水泥砂浆固定。工程名称交底部位工程编号日期地弹簧安装质量必须保证:地弹簧座的上皮定与室内地平致;地弹簧的转轴轴线定要与门

8、框横料的定位销轴心线-致。3.11 铝合金门扇安装:门框扇的连接是用铝角码的固定方法,具体作法与门框安装相同。3.12 安装五金配件:待浆活修理完,交活油刷完后方可安装门窗的五金配件,安装工艺要求详见产品说明,要求安装牢固,使用灵活。3.13 安装铝合金纱门窗:3.13.1 绷铁砂(或钢纱、铝纱)、裁纱、压条固定,其施工方法同钢纱门窗的绷砂。3.13.2 挂纱扇。3. 13.3装五金配件。4质量标准4. 1保证项目:4.1.1 铝合金门窗及其附件质量,必须符合设计要求和有关标准的规定。4.1.2 铝合金门窗的安装位置、开启方向必须符合设计要求。4.1.3 铝合金门窗安装必须牢固,预埋件的数量、

9、位置、埋设连接方法,必须符合设计要求。4.1.4 铝合金门窗框与非不锈钢紧固件接触面之间,必须做防腐处理;严禁用水泥砂浆作门窗框与墙体之间的填塞材料。1.1.2 项目:1.1.3 2.1铝合金门窗扇安装应符合以下规定平开门窗扇关闭严密,间隙均匀,开关灵活。推拉门窗扇关闭严密,间隙均匀,扇与框搭接量应符合设计要求。弹簧门扇自动定位准确,开启角度901.5,关闭时间在610s范围之内。4.2.2 铝合金门窗附件齐全,安装位置正确、牢固、灵活适用,达到各自的功能,端正美观。4.2.3 铝合金门窗框与墙体间缝隙填嵌饱满密实,表面平整、光滑,无裂缝,填塞材料、方法符合设计要求。4.2.4 铝合金门窗表面

10、洁净,无划痕、碰伤,无锈蚀;涂胶表面平滑、平整,厚度均匀,无气孔。4.3允许偏差项目:门窗框两对角线长度差、门窗框正、侧面的垂直度、水平度、横框标高等,不得超过表83规定的数值。铝合金门窗安装允许偏差表8-3项次项目允许偏差(mm)检验方法门窗框两对角线长度2000mm2用钢卷尺检查,量里角交底部位工程名称工程编号日期2000mm32平开窗窗扇与框搭接宽度差1用深度尺或钢板尺检查3同楼门窗相邻扇的横端角宽度差2用拉线和钢板尺检查4推拉崩门窗扇开启力限值门窗扇开启力限值扇面积W1.5r11240N用IoON弹簧秤钩住位手扇面积l.5n?60N处,启门5次取平均值5门窗扇与框或相邻扇立边平行度2用

11、Im钢板尺检查6弹簧门扇门扇对11缝或扇与框间立、横缝留缝限值24用楔形塞尺检查7门扇与地面间隙留缝限值278门扇对口缝关闭时平整2深度尺检查9门窗椎(含拼模料)正、侧面垂直度2用Im托线板检查10门窗框(含拼樟料)水平度1.5用Im水平尺和楔形塞尺检查11门窗横框标高5用钢板尺检查,与基准线比较12双层门窗内外框、梃(含拼樟料)中心距4用钢板尺检查5成品保护5.1 铝合金门窗应入库存放,下边应垫起、垫平,码放整齐。对已装好披水的窗,注意存放时支垫好,防止损坏披水。5.2 门窗保护膜应检查完整无损后再进行安装,安装后应及时将门框两侧用木板条捆绑好,并禁止从窗口运送任何材料,防止碰撞损坏。5.3

12、 若采用低碱性水泥或豆石混凝土堵缝时,堵后应及时将水泥浮浆刷净,防止水泥固化后不好清理,并损坏表面的氧化膜。铝合金门窗在堵缝前,对与水泥砂浆接触面应涂刷防腐剂进行防腐处理。5.4 抹灰前应将铝合金门窗用塑料薄膜保护好,在室内湿作业未完成前,任何工种不得损坏其保护膜,防止砂浆对其面层的侵蚀。5.5 铝合金门窗的保护膜应在交工前撕去,要轻撕,且不可用开刀铲,防止将表面划伤,影响美观。5.6 铝合金门窗表面如有胶状物时,应使用棉丝沾专用溶剂擦试干净,如发现局部划痕,可用小毛刷沾染色液进行涂染。5.7 架子搭拆、室内外抹灰、钢龙骨安装,管道安装及建材运输等过程,严禁擦、砸、碰和损坏铝合金门窗橙料。5.

13、8 建立严格的成品保护制度。6应注意的质量问题工程名称交底部位工程编号日期6.1 铝合金门窗采用多组组合时,应注意拼装质量,接缝应平整,拼橙框扇不劈楞,不窜角。6.2 地弹簧及拉手安装不规矩,尺寸不准:应在安装前检查预留孔眼尺寸是否正确。6.3 面层污染咬色:施工时不注意成品保护,未及时进行清理。6.4 表面划痕:应严防用硬物清理铝合金表面的污物。6.5 漏装披水:外窗没按设计要求装披水,影响使用。7质量记录本工艺标准应具备以下质量记录:7.1 铝合金门窗的出厂合格证。7.2 铝合金门窗的零附件、固定件材质证明及安装图示说明。7.3 密封材、保温材的材质证明及产品合格证。7.4 水泥的出厂合格

14、证及试验报告;中砂产品质量证明。7.5 焊条的品牌、型号及合格证。7.6 质量检验评定记录。技术负责人:交底人:接交人:施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以
