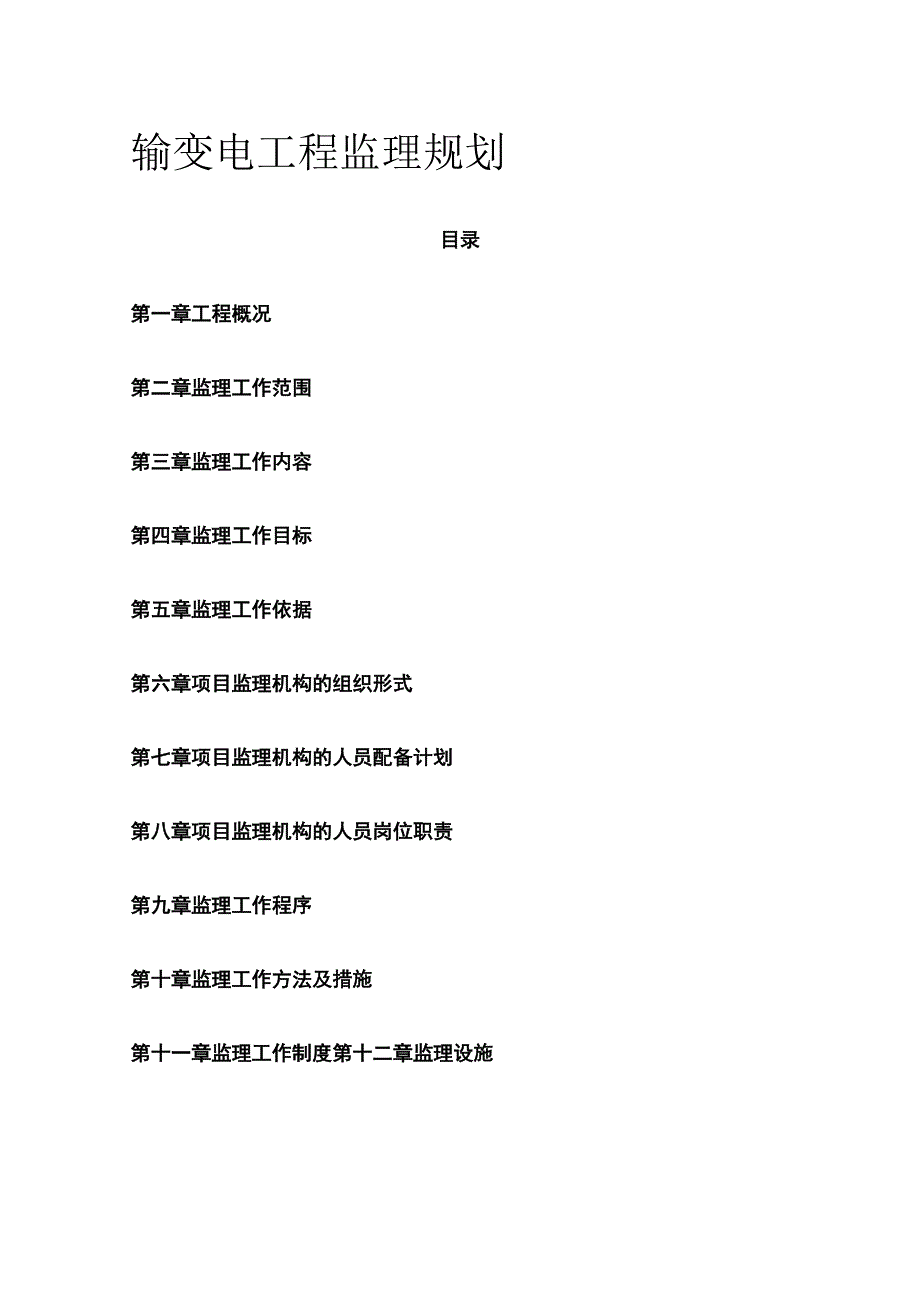

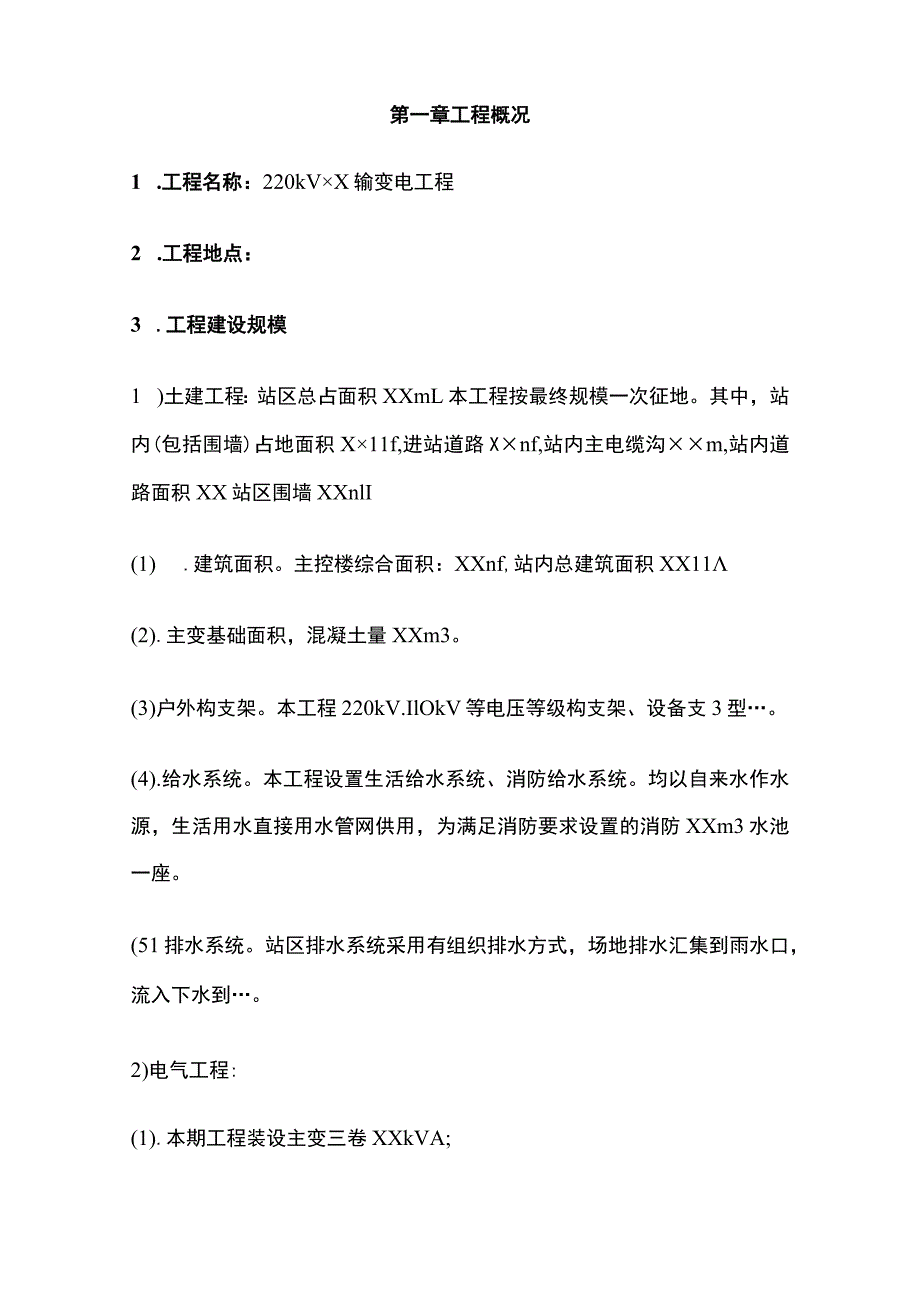

1、输变电工程监理规划目录第一章工程概况第二章监理工作范围第三章监理工作内容第四章监理工作目标第五章监理工作依据第六章项目监理机构的组织形式第七章项目监理机构的人员配备计划第八章项目监理机构的人员岗位职责第九章监理工作程序第十章监理工作方法及措施第十一章监理工作制度第十二章监理设施第一章工程概况1 .工程名称：220kVX输变电工程2 .工程地点：3 .工程建设规模1 )土建工程：站区总占面积XXmL本工程按最终规模一次征地。其中，站内(包括围墙)占地面积X11f,进站道路Xnf,站内主电缆沟m,站内道路面积XX站区围墙XXnlI(1) .建筑面积。主控楼综合面积：XXnf,站内总建筑面积XX11

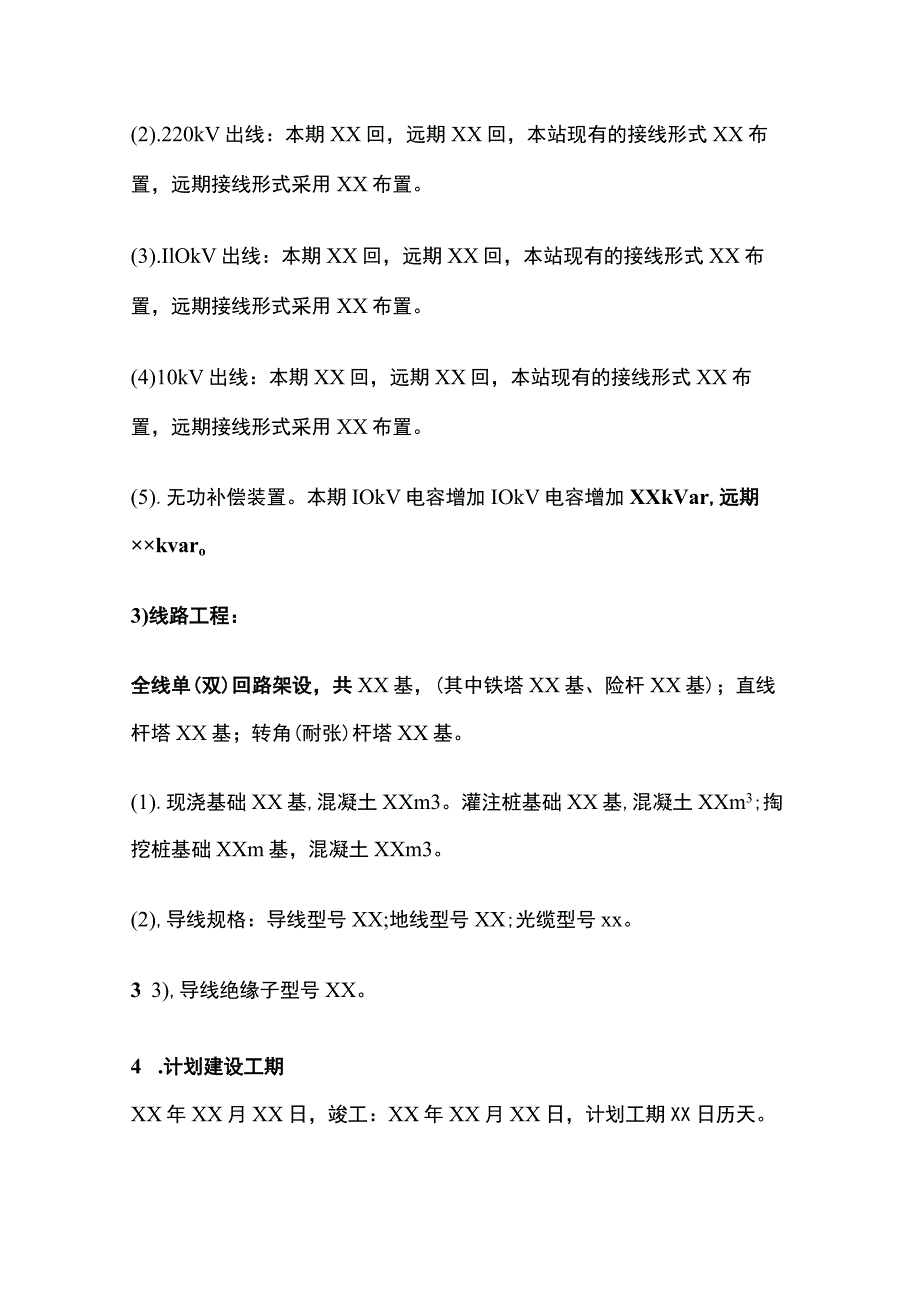

2、(2).主变基础面积，混凝土量XXm3。(3)户外构支架。本工程220kV.IlOkV等电压等级构支架、设备支3型。(4).给水系统。本工程设置生活给水系统、消防给水系统。均以自来水作水源，生活用水直接用水管网供用，为满足消防要求设置的消防XXm3水池一座。(51排水系统。站区排水系统采用有组织排水方式，场地排水汇集到雨水口，流入下水到。2)电气工程:(1).本期工程装设主变三卷XXkVA;(2).220kV出线：本期XX回，远期XX回，本站现有的接线形式XX布置，远期接线形式采用XX布置。(3).IlOkV出线：本期XX回，远期XX回，本站现有的接线形式XX布置，远期接线形式采用XX布置。(
3、4)10kV出线：本期XX回，远期XX回，本站现有的接线形式XX布置，远期接线形式采用XX布置。(5).无功补偿装置。本期IOkV电容增加IOkV电容增加XXkVar,远期kvaro3)线路工程：全线单(双)回路架设，共XX基，(其中铁塔XX基、险杆XX基)；直线杆塔XX基；转角(耐张)杆塔XX基。(1).现浇基础XX基,混凝土XXm3。灌注桩基础XX基,混凝土XXm3;掏挖桩基础XXm基，混凝土XXm3。(2),导线规格：导线型号XX;地线型号XX;光缆型号xx。3 3),导线绝缘子型号XX。4 .计划建设工期XX年XX月XX日，竣工：XX年XX月XX日，计划工期XX日历天。5 .质量要求达
4、标投产、优良工程（按施工合同要求）。6 .安全要求达到达标投产的标准，争创零事故工程。7 .参建单位建设单位:XX电网公司XX供电局监理单位XXXXXX电力工程监理有限公司设计单位:XX设计有限公司施工单位:XX公司运行单位：8 .工程总投资额，工程投资总额XX万元，建设工程投资组成简表。9 .建设工程项目编码（要求建设单位提供或监理合同有）。第二章监理工作范围依据本工程监理合同及施工合同，按照国家及行业的有关规定、规范、规程和质量验评标准对22OkVXX输变电工程进行以质量、进度、投资三大控制和安全生产监督管理为主要内容的施工全过程监理的服务，服务范围包括单不限于：(1)服务项目。线路工程、
5、变电站工程建设、变电站附属工程建设。(2)服务期限。从线路工程、变电站土建主体施工开始至保修期结束。(3)服务范围。施工、安装、调试、竣工验收及启动投运、资料归档整理、工程移交、质量保修、工程监理总结等全方位、全过程建设监理工作(包括工程质量控制、安全控制、进度控制、工程建设合同管理、信息管理等)，以及协调工程建设各有关单位的工作关系。第三章监理工作内容进度控制1.1 协助建设单位编制22OkVXX输变电工程计划进度横道图，满足合同工期的要求。1.2 根据施工综合进度计划督促施工单位编制设备要求到货计划，以满足综合进度要求。1.3 审查施工进度计划，以满足综合进度计划和合同工期的要求。1.4
6、督促并审查承包单位编制月度施工计划，以保证施工进度计划的实现。1.5 审查承包单位材料供应计划，以保证施工进度计划的实现。1.6 检查承包单位施工人员的组织并投入足够的劳动力，以保证施工进度计划的实现。1.7 检查承包单位施工机械和器具的配备，满足施工要求，以保证施工进度计划的实现。1.8 审查施工技术措施，督促向施工人员交底，以保证施工进度。1.9 审核承包单位施工综合报表、现场检查实际进度，和计划进度进行比较，找出超前和滞后的部分，分析滞后原因，和承包单位协商，采取针对性措施，使滞后的部分赶上计划进度。1.10 协调会上，如实反映影响进度的原因并提出解决的办法。1.11 检查开工条件，审核
7、开工报告，呈请建设单位批准发布开工；审查并批准单位工程的开工。1.12 签署竣工报告。2.质量控制2.1 编制22OkVXX输变电工程各专业监理实施细则2.2 参与/组织220kVX输变电工程各专业设计交底和图纸会审,并形成书面会议纪要；2.3 核查设计和工程变更；2.4 审查22OkVXX输变电工程施工组织设计，检查质量管理体系、技术体系和质量保证体系措施是否完善；2.5 审查施工应急预案、工程安健环策划。2.6 审查施工（调试）方案、施工措施的完善性和合理性；2.7 审查特殊工种人员持证上岗；2.8 审查施工用的试验、测量、计量工器具W仪表的有效性；2.9 审查工程材料的质量和保管、领用情
8、况；2.10 参加设备材料开箱检查；2.11 审查工程项目划分的合理性；2.12 加强工程质量控制重点部位的检查：（1） .土建施工阶段1）基础施工。首先在变电站内建立轴线控制网、高程控制网并做好保护措施。检查定位放线的准确性。地槽验收、土方开挖的标高、开挖尺寸。检查钢筋、钢筋焊接、水泥等原材料的质量证书和试验报告;核查钢筋放样单，对每一种钢筋的规格、尺寸和绑扎位置进行检查。检查水泥的储存条件，复合混凝土配合比，严格控制混凝土外加剂的选用、掺量、搅拌的时间。对于大型的设备基础（主要是变压器），除把好以上几项重点外，还要严格控制预埋件、预埋管的位置、基础表面的标高、平整度、特别是直埋螺栓的施工，
9、现场监理在施工时进行旁站监理，并做好验收记录，作为土建交付安装时的资料。2）上部结构安装钢结构安装：要按照钢结构施工及验收规范的要求和设计图纸进行钢结构加工。加工期间由监理组织建设单位、质量监督站、施工单位进行质检活动，对进场的每一根构件进行检查，要求施工单位首先对供货商提供的钢结构按照编号逐步进行验收。现场监理工程师审查施工单位编写的吊装作业指导书，参加吊装现场技术交底；组织地面组装起吊前质量检查，注重对法兰间隙和螺栓紧固的检查，合格后同意吊装。安装过程中监理人员采用巡视、抽查和旁站的方式，检查钢结构安装质量和螺栓的紧固质量。经施工单位三级自检后组织中间验收。3）一般砖墙、混凝土结构的施工，
10、应重点控制建筑物的原材料和半成品的进货检验。在施工过程中严格控制施工工艺，明确模板十一夹板等大模板，使柱、梁、板不跑浆，节点美观，砌体按清水墙要求，双面带线，灰缝整齐美观。运用成功的经验，促使本工程土建施工工艺水平上个台阶,加强中间工程的巡检,注重资料的整理,为安装创造好的条件。4）装饰装修阶段。建筑装修施工，是创造精品工程的关键，具体内容如下：A.审查施工承包单位保证的施工技术措施；审查装饰装修所用材料的质量，包括原材料出厂合格证书、检验证明、包装质量等。B.要求施工单位在正式进行大面积的装修开始前，首先进行技术交底并做好一个样板间，检查合格后，方能进行装饰工程的施工。C.施工过程中监理人员
11、深入现场，进行随时抽检，发现不合格的部位立即通知施工单位限期整改，对影响工程比较严重的部位，报建设单位同意，立即下达工程暂停令。D.对于贴面砖墙砖和铺设地面，铺设前检查基层是否平整，铺设后检查墙、地面是否平整密实，有无空鼓现象，出现问题返工处理。E.地下管沟的施工；对地下标高、定位轴线、管接头的密封、防腐和防水要严格控制。监督检查施工单位严格按照设计要求和规程、规范施工,特别是对站区管道一定要按设计施工，田可的改动都要经过监理工程师的批准并作好记录，严禁随意改动。（2）,电气安装施工阶段1）电气设备安装质量控制。电气设备安装监理要把握几个环节；电气设备保管、就位、调试，电缆支架和电缆排放，二次
12、接线、电气试验、交接验收、系统调试、带电试运行等。A.专业监理工程师根据规程、规范和设计文件，明确本专业的监理工作程序、监理工作重点、监理的目标、确定旁站监理的计划确定W、H、S（W点-见证点;H点-停工待检点；S点-旁站）点，制定切实可行的监理实施细则。B.参加土建与电气专业的交接并在交接记录上签字确认。C.参加电气设备安装方案和技术措施的讨论和制定，审查作业指导书，参加技术交底，检查特殊人员的上岗证。D.组织设备开箱验收，检查供货商提供的设备供货清单、备品备件、出厂合格证书、试验报告、说明书，以及外观检查等，检查设备的保管情况。E.对重大设备的安装如主变器运输、就位、安装等项目实施旁站监理
13、。F.检查二次接线和盘柜内的接线工艺，检查电缆沟和盘柜底部的防火封堵，参加各种试验前的检查验收。G.要求承包商编写变电站电气设备电气试验大纲，经建设单位、监理、运行单位审查后组织实施，参加试验技术交底，监督试验过程，确认试验结果。H.协助运行单位编写反事故措施实施方案。1.监督施工承包单位认真做好内部的三级自检验收，在提交监理单位验收时，必须提供完整、真实的自检记录，无自检记录或记录不全者，监理单位不予验收。2X微机监控设备安装监理工作。本工程采用的微机监控设备技术先进，自动化程度较高，所有微机监控设备的调试全部采用计算机进行，操作程序逻辑严密，微机监控设备安装和调试是现场监理的重点和关键点。
14、因此现场监理工程师应做到：A.参加微机监控设备安装措施的讨论和施工技术方案的制定，审查安装指导书，参加技术交底。B,根据规程、规范和设计文件编制本专业的监理实施细则，明确监理工作程序、监理工作重点、监理的目标、确定盘站监理的目标、确定旁站监理的项目及5点，制定切实可行的监理措施。C.检查现场安装条件，协助施工单位制定措施对已安装的设备进行保护；加强施工过程的监督检查，保证信号的接入率。D.严格工艺纪律,重点检查安装现场微机电缆的摆放、盘内的接线工艺，做到接线正确、整齐美观、排列有序、标识清楚。F.监督施工承包单位认真做好内部三级自检，在提交监理单位进行验收时，必须提供完整、真实的自检记录，无自
