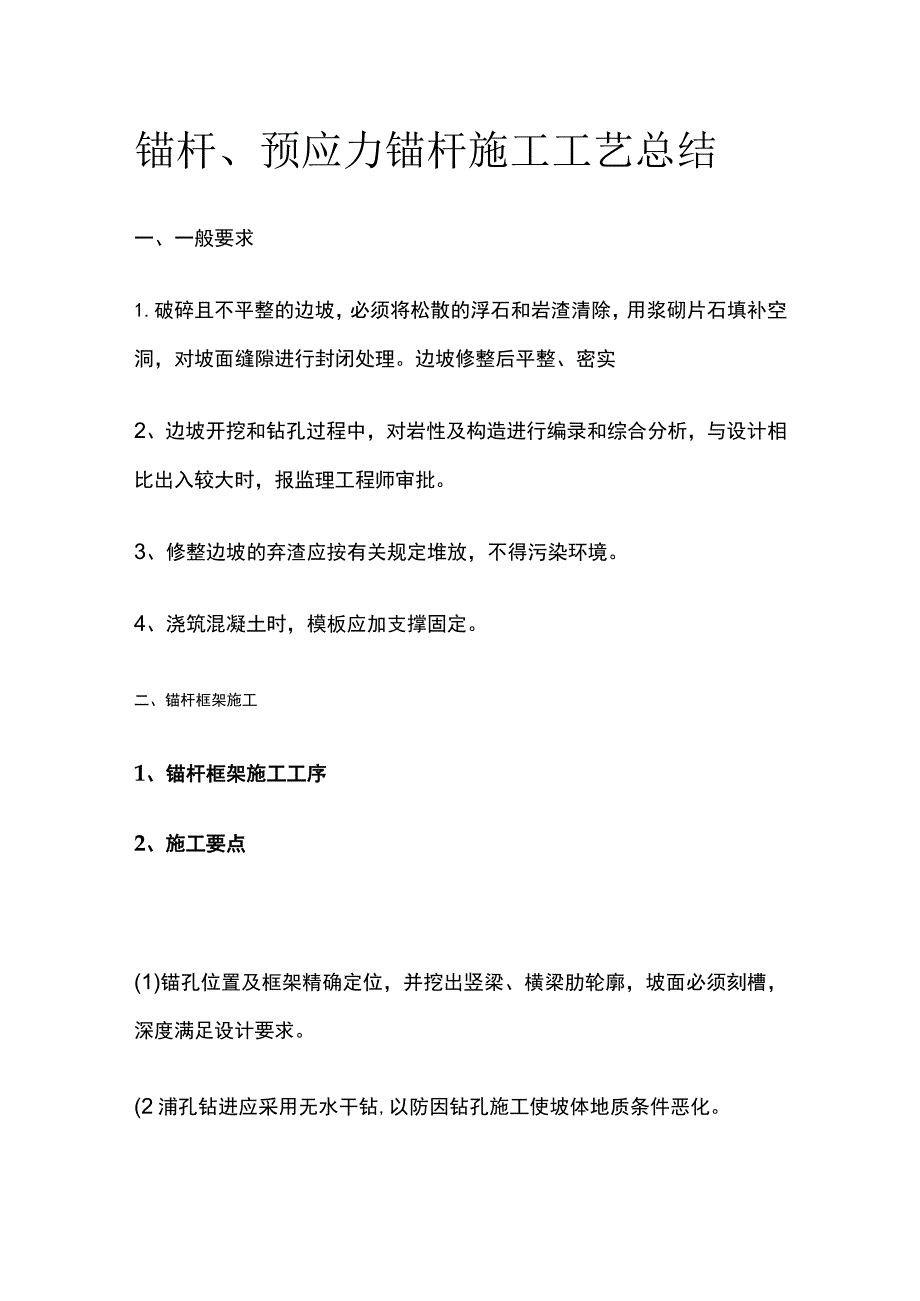

1、锚杆、预应力锚杆施工工艺总结一、一般要求1.破碎且不平整的边坡，必须将松散的浮石和岩渣清除，用浆砌片石填补空洞，对坡面缝隙进行封闭处理。边坡修整后平整、密实2、边坡开挖和钻孔过程中，对岩性及构造进行编录和综合分析，与设计相比出入较大时，报监理工程师审批。3、修整边坡的弃渣应按有关规定堆放，不得污染环境。4、浇筑混凝土时，模板应加支撑固定。二、锚杆框架施工1、锚杆框架施工工序、锚杆框架施工工序2、施工要点、施工要点(1)锚孔位置及框架精确定位，并挖出竖梁、横梁肋轮廓，坡面必须刻槽，深度满足设计要求。(2浦孔钻进应采用无水干钻,以防因钻孔施工使坡体地质条件恶化。(3)钻孔过程应有专人负责，对地质情
2、况及钻进情况详细记录，如与设计不符，须立即停钻并及时反馈、采取措施。(4)钻孔结束后用高压风进行清孔，孔壁不得有粘土或粉砂。(5)框架模板拼装要平整、严密，净空尺寸要准确，符合设计要求。模板表面应刷隔离剂，便于脱模。浇注混凝土时，模板应加支撑固定。(6)框架应分片施工，每片由23根立柱及其横梁、顶梁组成。相邻框架接触处应预留2cm宽的伸缩缝，用与框架端头尺寸一致的浸沥青木板填塞。3、质量控制要点和监理要点、质量控制要点和监理要点(1)孔位、孔径和倾角等符合设计要求。孔距允许偏差50mm,孔口高程土100mm。(2)锚杆框架外观顺直、美观、无麻面，混凝土强度符合设计要求。(3)钢筋制作与安装符合
3、 公路桥涵施工技术规范(JTJo41-2000)的规定。(4)检查施工记录，查锚杆轴线误差3。(5)检测锚索(杆)拉拔力和长度。三、预应力锚索(锚杆)1、施工工序见图、施工工序见图预应力锚索(锚杆)2.施工要点施工要点(1)设计锚固工程坡面开挖成形，并经验收合格。(2施工作业前应进行预应力锚索(杆)的基本试验确定锚固参数后，方可进行施工作业。(3)测量放样，将锚孔位置准确测放在边坡上，并明显标识。(4)造孔。根据锚固地层类型、孔径、深度及施工场地等条件选择钻孔设备。严禁采用地质钻机成孔；在易于塌缩或卡钻、埋钻的地层中，应采用跟管钻进技术。钻机就位：钻机就位纵横误差50mm,高程误差100mm,
4、钻孔倾角误差05o,方位误差L0钻孔钻进应采用无水干孔，防止因钻孔施工导致坡体地质条件恶化。钻进过程中，应对地质变化、钻进状态（钻压、钻速）、地下水等做好现场记录。钻进达到设计深度之后，必须稳钻12分钟。钻孔完成后，原则上要求使用高压空气（02a0.4Mpa）将孔内岩粉及水体等全部清除孔外。可使用钻孔测倾仪控制和检测钻孔倾角等。锚索（杆）制作与安装。锚筋体组装必须搭设高度不低于50cm的组装平台。锚杆接头采用专用锚杆连接接头，不得采用焊接技术。锚杆体钢筋应平直，无油污和锈蚀，自由段按设计要求套塑料套管，与锚固段连接处应用铅丝绑扎牢固，并进行防腐处理。锚索应编束，钢绞线采用械切割，严禁采用电弧切
5、割，表面无油污、无锈蚀、无弯折，并严格进行防腐处理。锚索体完成隔离架与紧固环的组装后，应在其底端接装导向帽。导向帽尺寸误差5mm,接装定位误差20mm,采用铁丝绑扎牢固，不宜采用焊接方当采用二次补充注浆的锚筋体组装时，应同时安装二次注浆管和止浆密闭装置；当采用高压劈裂注浆时，要以浆体强度控制开始劈注时间（一次浆体强度为5Mpa）,二次注浆管的锚固段应设花孔和封塞。压力分散型（拉压复合型）锚索锚固段钢质承载板与挤压套之间要求采用对拉栓接固定，所有钢质材料外露部分表面要涂刷防锈漆加以保护。挤压套要进行现场挤压抽样试验，抽样频率一般为3%5%。压力分散型（拉压复合型）锚索，各单元锚索应进行明显牢固的
6、标记，以便采用差异分步张拉。严格按照设计要求进行锚筋体自由段的防腐与隔离，防腐宜采用无黏结预应力筋和压力分散型锚头等技术，以提高自由段的防腐等级和改善锚固段的工作状态。锚筋体长度：锚固段长度制作允许误差为5Omm,自由段长度除应满足设计要求外，还应充分考虑张拉设备和施工工艺的要求，一般预留超长LoSL5m。（6）注浆。锚孔造孔完成后，应及时安装锚固体，并进行注浆,原则上不得超过24小时。应根据注浆材料、注浆方式和注浆压力，结合实际锚固地层情况，综合确定选用相应的注浆设备。宜采用普通硅酸盐水泥，不得使用高铝水泥。细集料应选用粒径小于2mm的中砂；含泥量不得大于3%o除二次高压注浆（劈裂注浆）和自
7、由段二次注浆（补充注浆）外，一般不宜采用膨胀剂。注浆时浆液应搅拌均匀，随搅随用，并应在浆液初凝前完成。注浆体强度不应低于20MPa。一般宜采用孔底翻浆方式注浆，直至锚孔孔口溢出浆液或排气管停止排气时，方可停止注浆。注浆时应做好注浆记录。一次常压注浆一般采用全段一次性注浆；二次补充注浆适用于一次常压锚固段注浆的情况，即在预应力张拉锁定工序完成后，对锚固体自由段进行补充充填注浆；根据设计要求为提高锚固段的抗拔能力，宜采用二次高压注浆（劈裂注浆）。（7）张拉锁定与封锚。锚筋张拉时，锚斜托台的承压面应平整，并与锚筋的轴线方向垂直。锚具安装应与锚垫板和千斤顶密贴对中，千斤顶轴线与锚孔及锚筋体轴线在同一直
8、线上，不得弯压或偏折锚头，确保承载均匀同轴，必要时可用钢质垫片调整。锚固体与台座混凝土强度均达到设计强度的80%以上时，方可进行张拉。锚筋正式张拉之前，应取设计张拉力值的10%20%对锚筋进行1s2次预张拉，以确保锚固体各部分接触密贴，锚筋体顺布平直。永久锚筋张拉控制应力不应超过其极限应力值的60%,临时锚筋张拉控制应力不应超过其极限应力值的65%o严格按照设计要求进行张拉作业。锚筋张拉至设定最大张拉荷载值之后，应持荷1015分钟，然后卸荷锁定。若发现明显的预应力损失，应及时进行补偿张拉。锚筋锁定后，用机械切割余露锚筋，严禁使用电弧切割，并应留长5SloCm外露锚筋，以防拽滑。用水泥净浆注满锚
9、垫板及锚头各部分空隙，用防锈漆涂刷，并按设计要求进行封锚处理，封锚混凝土强度不低于20MPa。3、质量控制要点和监理要点、质量控制要点和监理要点检验各种材料，锚固用构配件等。孔位（坡面纵、横向50mm、孔口高程）、钻孔倾角、水平方向角（孔轴线倾角、孔轴线方位、孔底偏斜在钻孔深度的3%）、孔径（设计孔径的+5%,0）、孔深（大于设计深度200500mm）,锚孔清理。锚杆外观质量、连接的牢固程度、防腐处理情况。锚索外观质量，制作尺寸，防腐处理情况，编号；导向帽制作尺寸、接装定位、绑接情况。注浆情况及注浆体强度。锚固体与台座混凝土强度，张拉前张拉情况。外露部分防腐处理情况及封锚。注浆和张拉应执行监理旁站制度。
