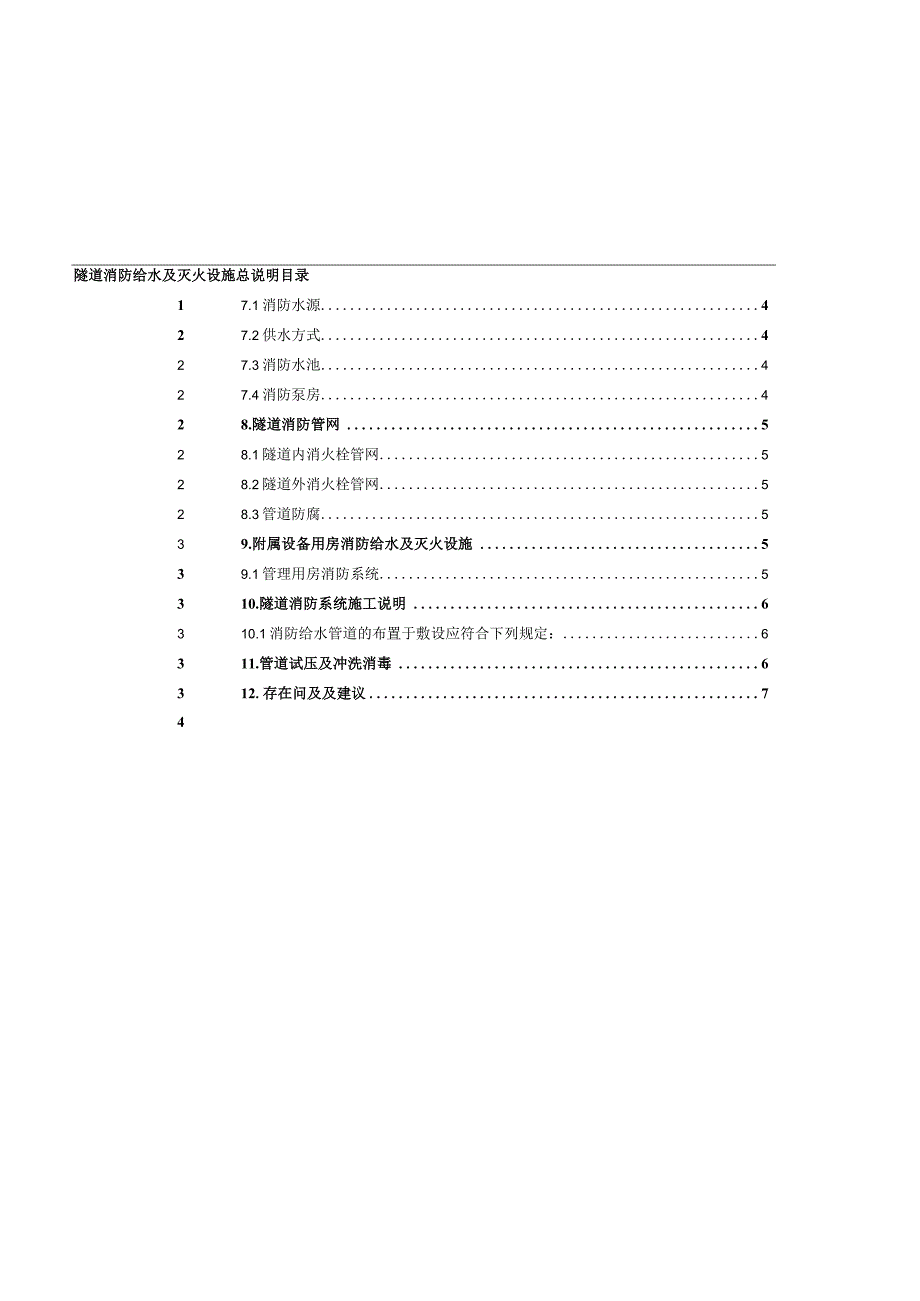

1、隧道消防给水及灭火设施总说明目录17.1消防水源427.2供水方式427.3消防水池427.4消防泵房428.隧道消防管网528.1隧道内消火栓管网528.2隧道外消火栓管网528.3管道防腐539.附属设备用房消防给水及灭火设施539.1管理用房消防系统5310.隧道消防系统施工说明6310.1消防给水管道的布置于敷设应符合下列规定：6311.管道试压及冲洗消毒6312.存在问及及建议74隧道消防给水及灭火设施总说明目录1 .概述1.1 工程概述1.2 设计范围2 .设计依据2.1 采用的规范和规程2.2 相关文件资料2.3 3对前阶段评审或批复意见的执行情况2 .4对规范强制性条文执行情况

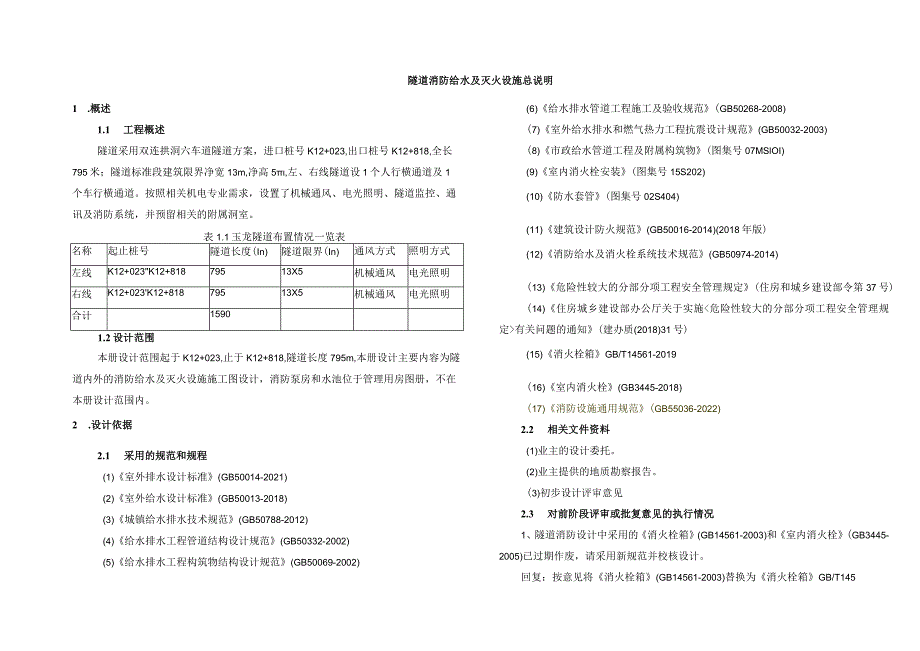

2、3.设计原则和技术标准3.1 设计原则3 .2技术标准4 .消防给水及灭火设施总体设计方案5 .隧道洞内消防灭火设施6 .陡道洞外消防灭火设施7 .鹿道消防水源及供水方式隧道消防给水及灭火设施总说明1 .概述1.1 工程概述隧道采用双连拱洞六车道隧道方案，进口桩号K12+023,出口桩号K12+818,全长795米；隧道标准段建筑限界净宽13m,净高5,左、右线隧道设1个人行横通道及1个车行横通道。按照相关机电专业需求，设置了机械通风、电光照明、隧道监控、通讯及消防系统，并预留相关的附属洞室。表1.1玉龙隧道布置情况一览表名称起止桩号隧道长度(In)隧道限界(In)通风方式照明方式左线K12+
3、023K12+81879513X5机械通风电光照明右线K12+023K12+81879513X5机械通风电光照明合计15901.2设计范围本册设计范围起于K12+023,止于K12+818,隧道长度795m,本册设计主要内容为隧道内外的消防给水及灭火设施施工图设计，消防泵房和水池位于管理用房图册，不在本册设计范围内。2 .设计依据2.1 采用的规范和规程(1)室外排水设计标准(GB50014-2021)(2)室外给水设计标准(GB50013-2018)(3)城镇给水排水技术规范(GB50788-2012)(4)给水排水工程管道结构设计规范(GB50332-2002)(5)给水排水工程构筑物结构
4、设计规范(GB50069-2002)(6)给水排水管道工程施工及验收规范(GB50268-2008)(7)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)(8)市政给水管道工程及附属构筑物(图集号07MSlOI)(9)室内消火栓安装(图集号15S202)(10)防水套管(图集号02S404)(11)建筑设计防火规范(GB50016-2014)(2018年版)(12)消防给水及消火栓系统技术规范(GB50974-2014)(13)危险性较大的分部分项工程安全管理规定(住房和城乡建设部令第37号)(14)住房城乡建设部办公厅关于实施有关问题的通知(建办质(2018)31号)(15
5、)消火栓箱GB/T14561-2019(16)室内消火栓(GB3445-2018)(17)消防设施通用规范(GB55036-2022)2.2 相关文件资料(1)业主的设计委托。(2)业主提供的地质勘察报告。(3)初步设计评审意见2.3 对前阶段评审或批复意见的执行情况1、隧道消防设计中采用的消火栓箱(GB14561-2003)和室内消火栓(GB3445-2005)已过期作废，请采用新规范并校核设计。回复：按意见将消火栓箱(GB14561-2003)替换为消火栓箱GB/T145线按同一时间内发生一次火灾设计，一次灭火持续时间按2h设计。(3)根据消防给水及消火栓系统技术规范(GB50974-20
6、14)3.5.5条，隧道室内消火栓用水量：按10Ls设计。(4)根据消防给水及消火栓系统技术规范(GB50974-2014)3.4.13条，隧道室外消火栓用水量：按20Ls设计。4 .消防给水及灭火设施总体设计方案玉龙隧道为城市交通隧道，隧道长795米，不允许通行危险化学品等机动车,根据建筑设计防火规范GB50016-2014(2018年版)12.1.2条确定为三类隧道。采用消火栓系统+干粉灭火器。本工程采用室内外合用临时高压消防供水系统供隧道消防用水，管理用房内消防泵房、消防水池等。消防水源由一根DNlOO管道从市政给水管网引至消防水池。消防水池内池水经泵房内消防主泵加压，通过两根DN200
7、管道输水至隧道消火栓环网，供消防灭火使用。在隧道进出口处设置消防水泵接合器及室外消火栓。隧洞内消防给水管道沿左、右洞两侧检修道管沟内通长布置，隧道内消防柜和消火栓箱采用交替形式布置。5 .隧道洞内消防灭火设施1、灭火器灭火器布置在灭火器箱和组合式消防设备箱内。灭火器箱布置在隧道隧道行车方向左侧，平面图中标注灭火器箱里程，间隔不大于100nb灭火器箱洞室开口尺寸宽X高=IOIoX86Omnb箱内布置MF/ABC6磷酸钱盐干粉灭火器4具。组合式消防设备箱布置在隧道隧道行车方向右侧，平面图中标注隧道消火栓里程，间隔不大于50米，组合式消防设备箱长X高X宽=1900X1300X300。每个箱内设单口消
8、火栓2个、65x25m衬胶水龙带2条，19mm水枪2支，当消火栓61-2019；室内消火栓(GB3445-2005)替换为室内消火栓(GB3445-2018)。2、补充玉龙隧道消防给水系统水力计算，复核市政给水管道的压力能否满足需求，完善消防水池和消防泵房的设计。回复：按意见补充消防给水系统水力计算，详见设计说明13.5.4第2)条，目前暂无市政给水管道压力资料，现阶段设计按市政水压及水源不满足消防用水考虑；完善消防水池及消防泵房设计，详见图号为XF-06及XF-07初设图纸。2.4对规范强制性条文执行情况本册无违反行业现行规范强制性条文的情形。3.设计原则和技术标准3.1 设计原则(1)本工
9、程消防设计遵循“以人员逃生为主，车辆疏散、财产保全、灭火为辅；以自救为主，外部救援为辅”的原则。(2)各种设备选型应遵循技术先进，节能环保、性能优良，可靠性高，规格尽可能统一，便于维修保养的要求。(3)玉龙隧道设计起点K12+023,设计终点K12+818,全长795m,不允许通行危险化学品机动车，按三类隧道进行水消防设计。(4)隧道消防用水由隧道出口端新建的消防泵房及水池供给，水源由市政给水管提供。消防泵房引出2根DN200环状供水管，供隧道内、外消火栓用水。(5)本工程按隧道同一时间内发生一起火灾考虑，一次灭火用水量216m3,储存于消防水池内，消防水池补水时间不大于48h.(6)隧道内设
10、置室内消火栓、灭火器；隧道外设置室外消火栓、水泵接合器。3.2 技术标准(1)玉龙隧道为三类隧道。采用消火栓系统+干粉灭火器。(2)根据建筑设计防火规范(GB50016)12.2.2(2)条,本工程隧道全路上的市政给水管道提供。消防水池补水时间不超过48h,补水管管径DNlO0,由进水浮球阀控制补水。7.2 供水方式本工程在管理用房内设置1套室内外合用临时高压消防供水系统供隧道消防用水，包括消防水池、给水管道和消防水泵房等。消防水源由一根DNlOO管道从市政给水管网引至消防水池。消防水池内池水经泵房消防主泵加压，通过两根DN200管道输水至隧道室内消火栓环网，供消防灭火使用。消火栓系统由增压稳
11、压设施保证非火灾情况下工作压力。7.3 消防水池消防水池设置于隧道进口里程端头，与管理用房合建。隧道室内外消防用水均由消防水池供给，隧道内消火栓用水量10Ls,隧道外消火栓用水量20Ls,火灾延续时间2h,消火栓总用水量为216m）。消防水池补水采用市政自来水，补水管管径DNIO0,小时补水能力36mh,消防水池补水时间为6h,小于48h,满足规范要求。7.4 消防泵房（1）供水压力隧道消防水池和消防泵房地面标高348.8m,隧道DN200环状供水管网全长约1800m,在K12+520预埋DN200联通管。隧道纵断面为“V”字坡，隧道进口标高约337.947m,出口标高约342.805m,途中
12、最低点为328.617u故本隧道水消防系统最不利点为隧道设计终点处室内消火栓，消防泵房比最不利点消火栓栓口高约5IRo根据消防给水及消火栓系统技术规范（GB50974-2014）7.4.16条,消火栓栓口最小动压为0.30MPao隧道室内消防管道采用内外涂环氧钢管，隧道室外消火栓管道采用孔网钢带聚乙烯塑料复合管，管径为DN200,总设计水量30Lso栓口动压大于O.5MPa时，应设减压稳压型消火栓。2、消火栓根据消防给水及消火栓系统技术规范(GB50974-2014)7.4.16.(4)条，本工程隧道行车道右侧壁设置消火栓箱，箱体尺寸长X高X宽=1900X1300X300,间距不大于50m。消
13、火栓箱配置如下：消火栓箱主要设备包括：SNSS(W)65减压稳压型单口单阀消火栓2只，25m长DN65衬胶水龙带2条，喷嘴口径19mm水枪2支，MF/ABC6磷酸铉盐干粉灭火器4具，25m长消防卷盘、DN19多功能税前2支、压力表、阀组及管路附件等)，消防按钮。消火栓主要技术指标要求：水枪充实水柱长度213m；喷射时间23h；喷射流量25L/S。6 .隧道洞外消防灭火设施1、消火栓和水泵接合器在隧洞外进出口处，每处分别设置室外和水泵接合器各两个，室外消火栓采用地上式消火栓SS150/65型(有检修阀，干管浅装)，消防水泵接合器选用SQSl50-B型地上式。2、闸阀井隧洞出入口处采用砖砌圆形立式
14、闸阀井，便于检修。隧洞出入口处消防给水管上设置砖砌矩形水表井(带旁通)。相关阀门井及水表井具体做法详国标图集O7MS101-2o7 .隧道消防水源及供水方式7.1 消防水源隧道消防用水由附设于管理用房内的消防水池供给，消防水池水源由新建道喷水灭火系统第20部分涂覆钢管(GBT5135.20-2010)8.2 隧道外消火栓管网隧道外消防水池至隧道洞口消防管道采用DN200孔网钢带聚乙烯复合管，承压力21.6MPa,电热熔连接，埋地敷设，管顶覆土深度不小于0.7m。市政水源至管理用房消防水池管道采用DNlOO孔网钢带聚乙烯复合管，电热熔连接，PN=I.6Mpa。管材应符合给水用孔网钢带聚乙烯复合管
