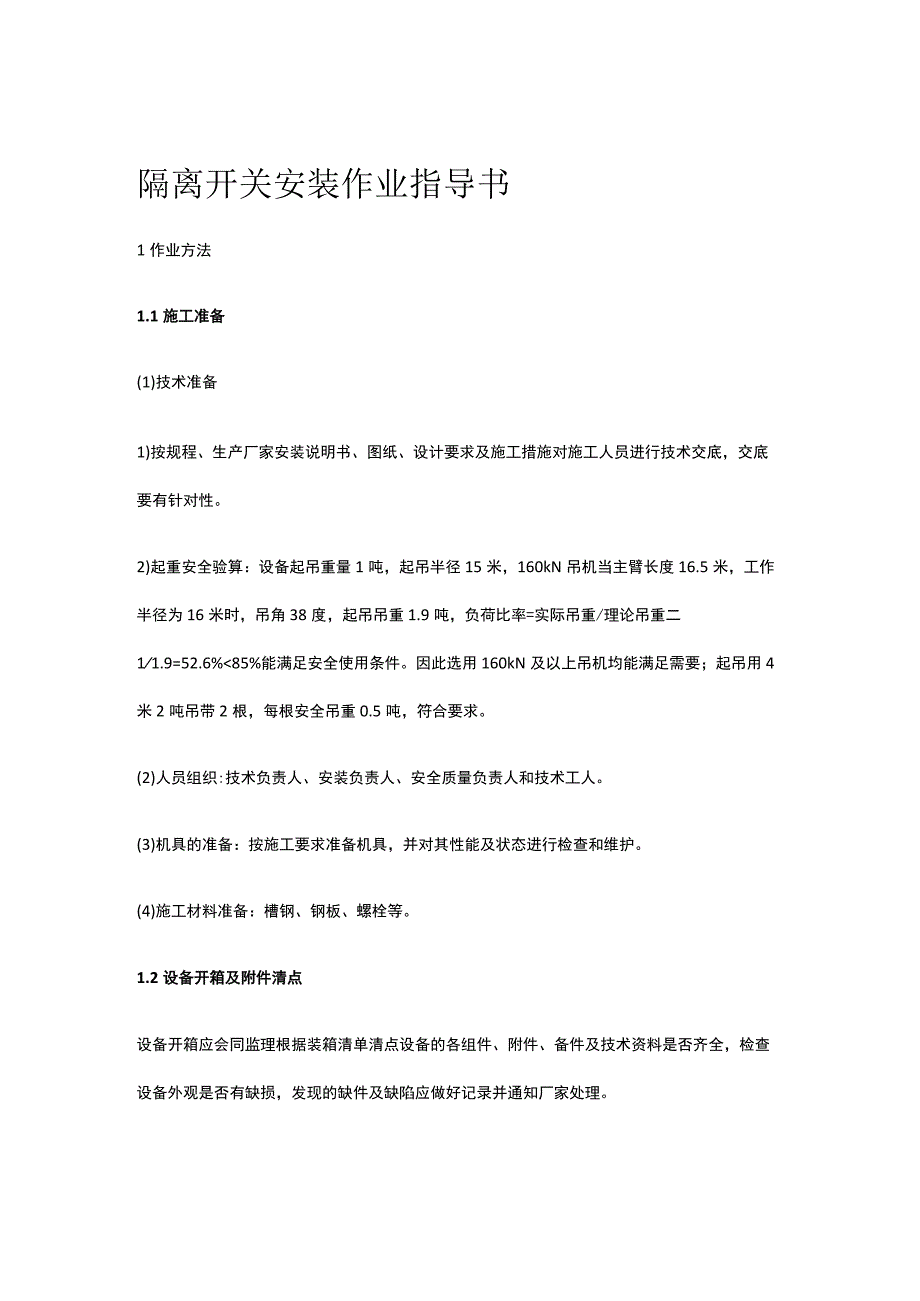

1、隔离开关安装作业指导书1作业方法1.1施工准备(1)技术准备1)按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。2)起重安全验算：设备起吊重量1吨，起吊半径15米，160kN吊机当主臂长度16.5米，工作半径为16米时，吊角38度，起吊吊重1.9吨，负荷比率=实际吊重/理论吊重二11.9=52.6%85%能满足安全使用条件。因此选用160kN及以上吊机均能满足需要；起吊用4米2吨吊带2根，每根安全吊重0.5吨，符合要求。(2)人员组织:技术负责人、安装负责人、安全质量负责人和技术工人。(3)机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维

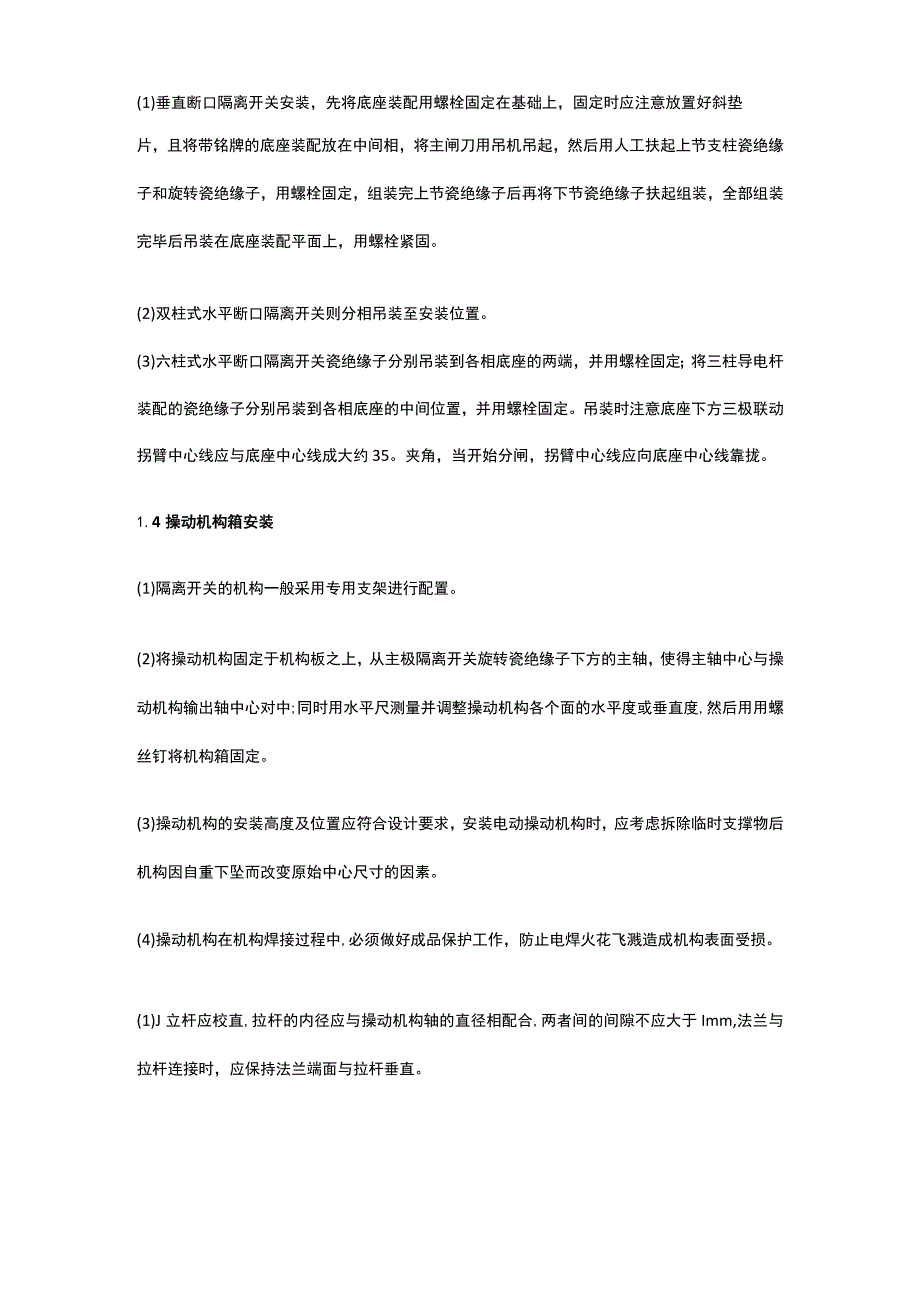

2、护。(4)施工材料准备：槽钢、钢板、螺栓等。1.2设备开箱及附件清点设备开箱应会同监理根据装箱清单清点设备的各组件、附件、备件及技术资料是否齐全，检查设备外观是否有缺损，发现的缺件及缺陷应做好记录并通知厂家处理。(1)垂直断口隔离开关安装，先将底座装配用螺栓固定在基础上，固定时应注意放置好斜垫片，且将带铭牌的底座装配放在中间相，将主闸刀用吊机吊起，然后用人工扶起上节支柱瓷绝缘子和旋转瓷绝缘子，用螺栓固定，组装完上节瓷绝缘子后再将下节瓷绝缘子扶起组装，全部组装完毕后吊装在底座装配平面上，用螺栓紧固。(2)双柱式水平断口隔离开关则分相吊装至安装位置。(3)六柱式水平断口隔离开关瓷绝缘子分别吊装到各
3、相底座的两端，并用螺栓固定；将三柱导电杆装配的瓷绝缘子分别吊装到各相底座的中间位置，并用螺栓固定。吊装时注意底座下方三极联动拐臂中心线应与底座中心线成大约35。夹角，当开始分闸，拐臂中心线应向底座中心线靠拢。1.4操动机构箱安装(1)隔离开关的机构一般采用专用支架进行配置。(2)将操动机构固定于机构板之上，从主极隔离开关旋转瓷绝缘子下方的主轴，使得主轴中心与操动机构输出轴中心对中;同时用水平尺测量并调整操动机构各个面的水平度或垂直度,然后用用螺丝钉将机构箱固定。(3)操动机构的安装高度及位置应符合设计要求，安装电动操动机构时，应考虑拆除临时支撑物后机构因自重下坠而改变原始中心尺寸的因素。(4)

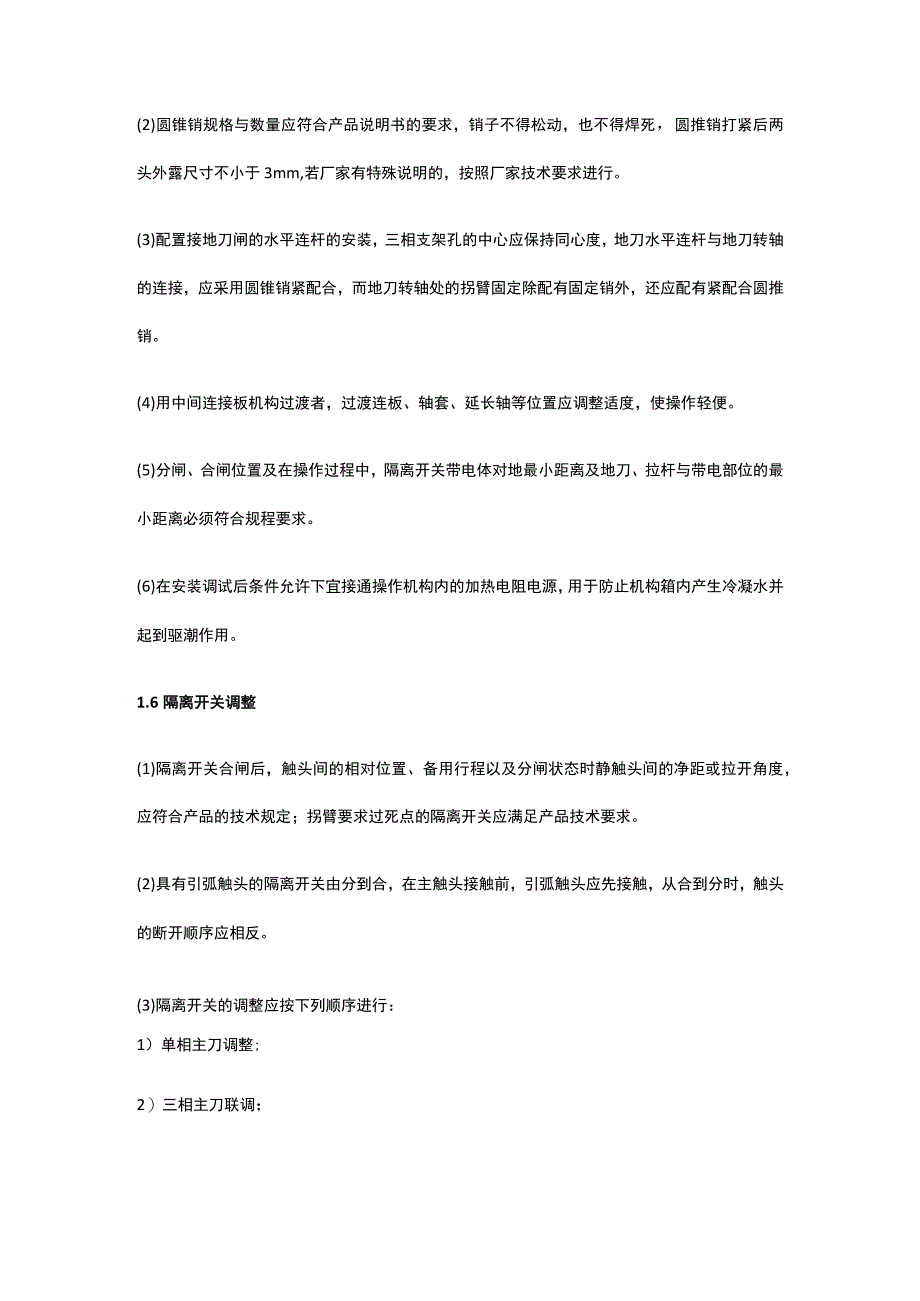

4、操动机构在机构焊接过程中,必须做好成品保护工作，防止电焊火花飞溅造成机构表面受损。(1)J立杆应校直,拉杆的内径应与操动机构轴的直径相配合,两者间的间隙不应大于Imm,法兰与拉杆连接时，应保持法兰端面与拉杆垂直。(2)圆锥销规格与数量应符合产品说明书的要求，销子不得松动，也不得焊死，圆推销打紧后两头外露尺寸不小于3mm,若厂家有特殊说明的，按照厂家技术要求进行。(3)配置接地刀闸的水平连杆的安装，三相支架孔的中心应保持同心度，地刀水平连杆与地刀转轴的连接，应采用圆锥销紧配合，而地刀转轴处的拐臂固定除配有固定销外，还应配有紧配合圆推销。(4)用中间连接板机构过渡者，过渡连板、轴套、延长轴等位置应
5、调整适度，使操作轻便。(5)分闸、合闸位置及在操作过程中，隔离开关带电体对地最小距离及地刀、拉杆与带电部位的最小距离必须符合规程要求。(6)在安装调试后条件允许下宜接通操作机构内的加热电阻电源，用于防止机构箱内产生冷凝水并起到驱潮作用。1.6隔离开关调整(1)隔离开关合闸后，触头间的相对位置、备用行程以及分闸状态时静触头间的净距或拉开角度，应符合产品的技术规定；拐臂要求过死点的隔离开关应满足产品技术要求。(2)具有引弧触头的隔离开关由分到合，在主触头接触前，引弧触头应先接触，从合到分时，触头的断开顺序应相反。(3)隔离开关的调整应按下列顺序进行：1）单相主刀调整;2）三相主刀联调；3）地刀调整
6、；4）主、地刀联调；5）辅助开关调整；6）电磁锁及防误装置调整。（4）三相联动的隔离开关，相间联杆的长度根据相间间距加工，每根联杆的螺纹接头可以调节长度，补偿相间距的偏差，最终保持联杆两头外露的螺纹长度大致相等、并符合规程要求，电动操作的隔离开关电动操作时三相必须同步，触头接触时，三相的同期值应符合产品的技术规定，当无规定时，最大值不得超过20mmo（5）隔离开关的导电部分，应符合下列规定：1）触头间应接触紧密，两侧的接触压力应均匀，且符合产品的技术规定，当采用插入连接时,导体插入深度应符合产品技术文件要求。2）触头表面应平整、清洁，并应涂以薄层凡士林，厂家若有特殊要求按照厂家要求处理，载流部
7、分的可绕连接不得有折损，连接应牢固，接触应良好，载流部分表面应无严重的凹陷及锈蚀。3)设备接线端子表面应清洁并涂上薄层电力复合脂；连接螺栓应齐全、紧固，紧固力矩符合现行国家标准电气装置安装工程母线装置施工及验收规范GB50149的规定，厂家有特殊要求的应满足厂家要求。引下线的连接不应使设备接线端子受到超过允许的承受应力。4)合闸直流电阻测试应符合产品技术文件要求。(6)接地刀转轴上的扭力弹簧或其它拉伸式弹簧应调整到操作力矩最小，并加以固定。(7)隔离开关的闭锁装置应动作灵活，准确可靠，带有接地刀闸的隔离开关，接地刀闸与主触头间的机械和电气闭锁应准确可靠，主刀闸合闸时地刀窜动提升后，主刀与地刀的最小安全距离应满足最小安全净距的要求。(8)隔离开关的辅助开关应安装牢固，并动作准确，接触良好，其安装位置应便于检查，并有防雨措施。(9)手动分合闸松紧程度应达到操作轻松自如，无卡阻或冲击现象，电动合闸无异常声响。1.7接线及试验(1)电气接线详见二次接线及屏柜(箱)安装Q/ZETT101021.4-2009法隔离开关试验包括测量绝缘电阻、回路电阻、耐压试验及操动机构试验等。母线引至隔离开关接线桩头后，应进行二次细调。
