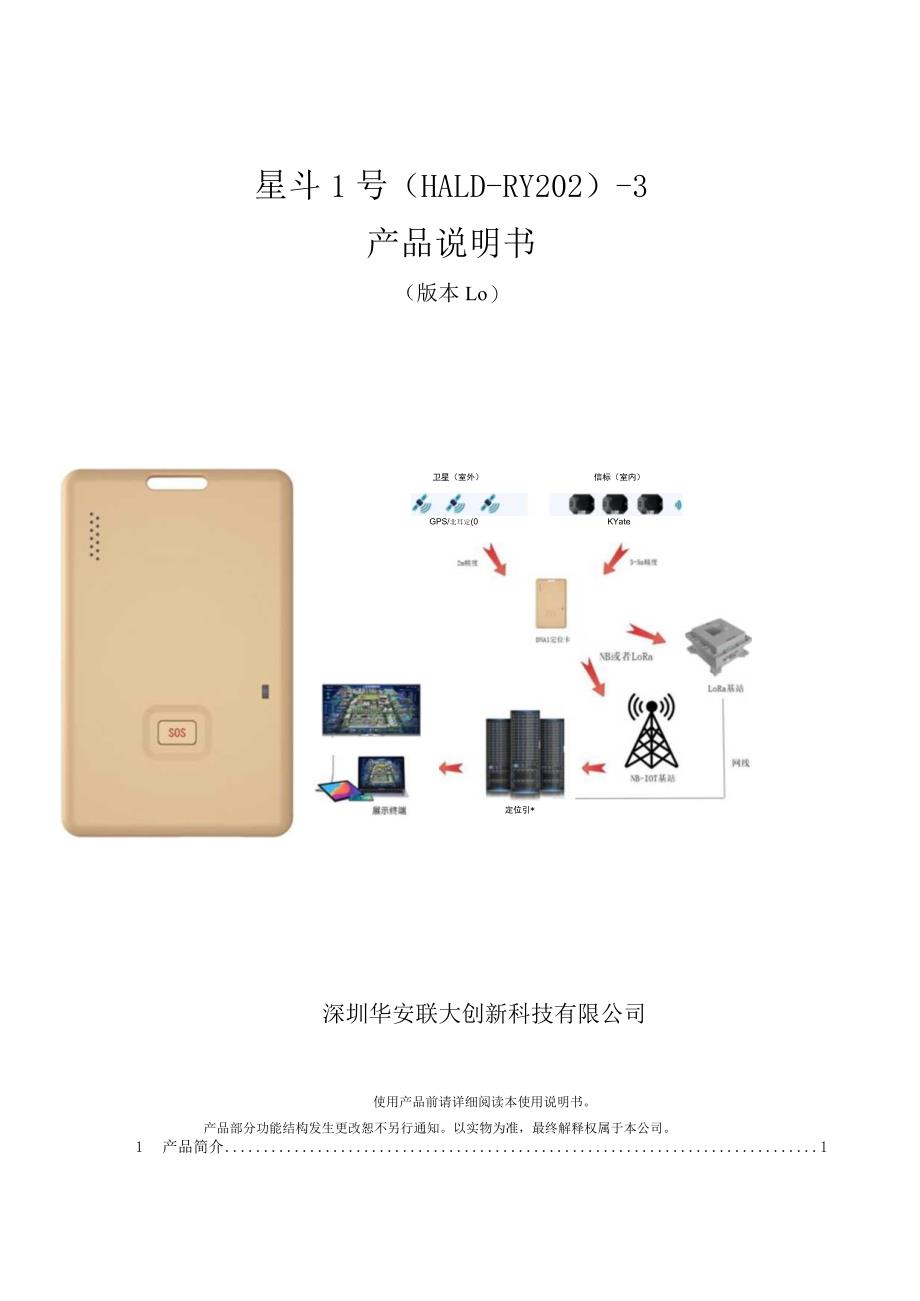

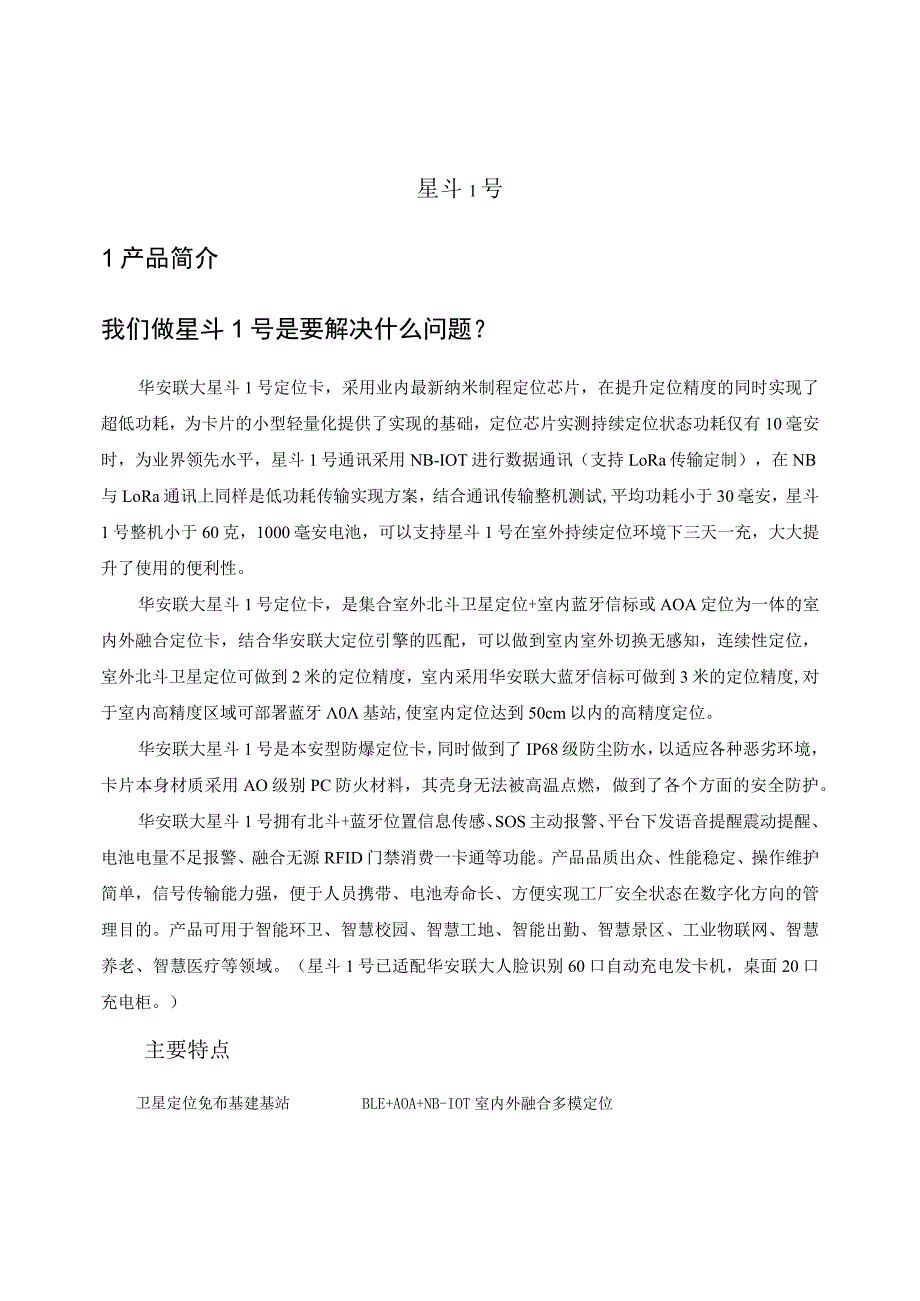

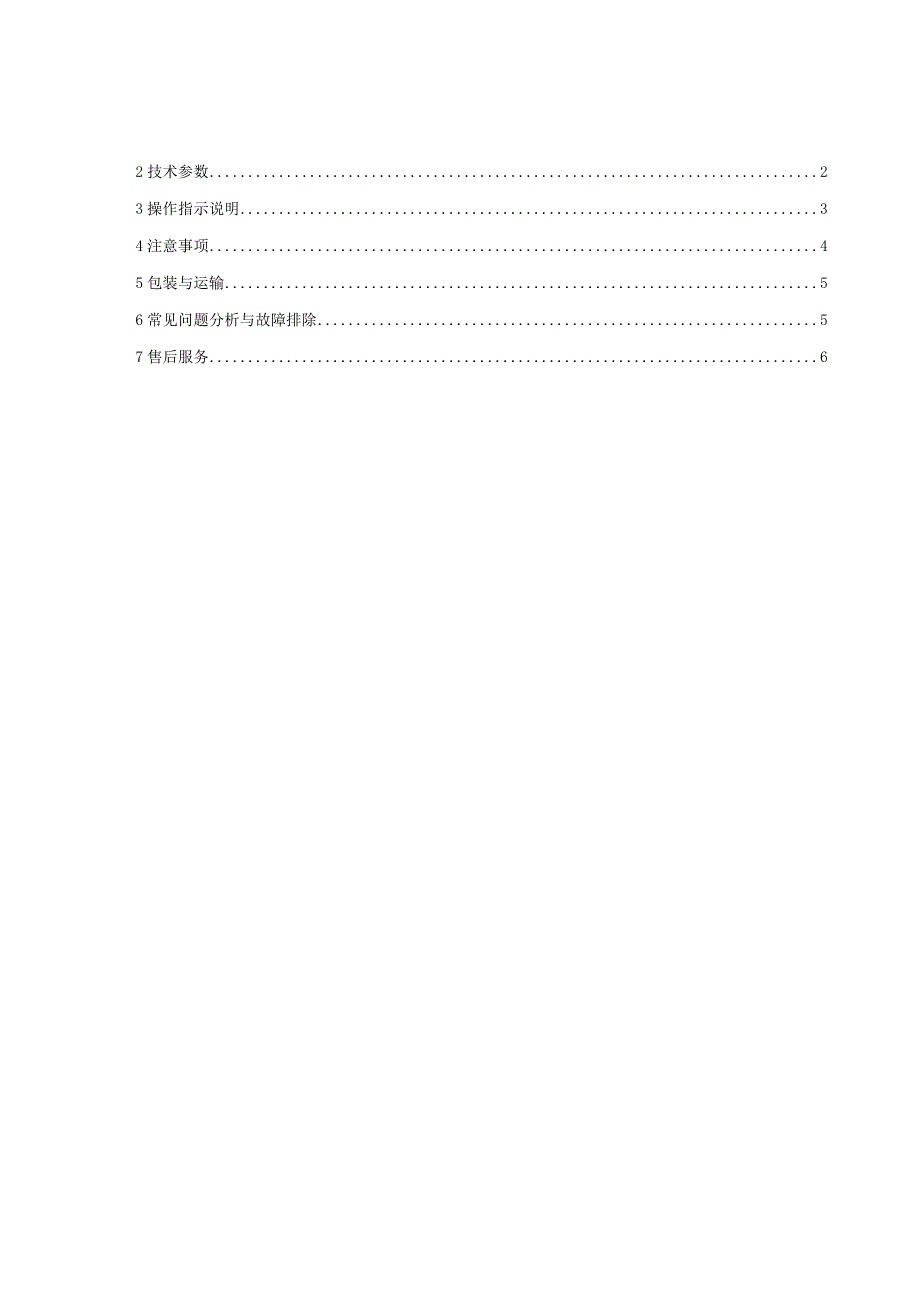

1、星斗1号（HALD-RY202）-3产品说明书（版本Lo）卫星（室外）信标（室内）GPS/北耳定(0KYate定位引*深圳华安联大创新科技有限公司使用产品前请详细阅读本使用说明书。产品部分功能结构发生更改恕不另行通知。以实物为准，最终解释权属于本公司。1产品简介12技术参数23操作指示说明34注意事项45包装与运输56常见问题分析与故障排除57售后服务6星斗1号1产品简介我们做星斗1号是要解决什么问题？华安联大星斗1号定位卡，采用业内最新纳米制程定位芯片，在提升定位精度的同时实现了超低功耗，为卡片的小型轻量化提供了实现的基础，定位芯片实测持续定位状态功耗仅有10毫安时，为业界领先水平，星斗1号
2、通讯采用NB-IOT进行数据通讯（支持LoRa传输定制），在NB与LoRa通讯上同样是低功耗传输实现方案，结合通讯传输整机测试,平均功耗小于30毫安，星斗1号整机小于60克，1000毫安电池，可以支持星斗1号在室外持续定位环境下三天一充，大大提升了使用的便利性。华安联大星斗1号定位卡，是集合室外北斗卫星定位+室内蓝牙信标或AOA定位为一体的室内外融合定位卡，结合华安联大定位引擎的匹配，可以做到室内室外切换无感知，连续性定位，室外北斗卫星定位可做到2米的定位精度，室内采用华安联大蓝牙信标可做到3米的定位精度,对于室内高精度区域可部署蓝牙0基站,使室内定位达到50cm以内的高精度定位。华安联大星斗
3、1号是本安型防爆定位卡，同时做到了IP68级防尘防水，以适应各种恶劣环境，卡片本身材质采用AO级别PC防火材料，其壳身无法被高温点燃，做到了各个方面的安全防护。华安联大星斗1号拥有北斗+蓝牙位置信息传感、SOS主动报警、平台下发语音提醒震动提醒、电池电量不足报警、融合无源RFID门禁消费一卡通等功能。产品品质出众、性能稳定、操作维护简单，信号传输能力强，便于人员携带、电池寿命长、方便实现工厂安全状态在数字化方向的管理目的。产品可用于智能环卫、智慧校园、智慧工地、智能出勤、智慧景区、工业物联网、智慧养老、智慧医疗等领域。（星斗1号已适配华安联大人脸识别60口自动充电发卡机，桌面20口充电柜。）主
4、要特点卫星定位免布基建基站BLE+AOA+NB-IOT室内外融合多模定位高精度定位超低功耗M30m轻巧便携60g轨迹回放/拐点补偿追踪模式/省电模式TTS语音播报防水磁吸充电卫星2米/蓝牙3米/AOA0.5米持久续航工3天内置RFID/工作证/门襟/一卡通智能休眠控制模式自动切换后台文字广播2技术参数序号功能参数1主控（BLE）FR50862MODEMSLM130X3通讯方式NB-IOT+BLE（可定制IOra）4运营商电信/移动/联通全网通5频段2100MHz1800MHz850MHz900MHz800MHz700MHz6表壳材质AO级PC防火材质7SnI卡内置贴片卡支持电信、联通、移动8定
5、位精度卫星定位22m（水平，开阔天空）3.Om（高程，开阔天空）蓝牙定位23m（支持0维1维2维2.5维定位，支持分层管理，支持不同定位方式分组管理）蓝牙AOA5=0.5米9首次定位时间冷启动：30s热启动：IsAGNSS:4秒10蓝牙频率范围2400MHz-2483.5MHz(BLE)11蓝牙发射功率5dBm-20dBm(可调),默认20dBm12蓝牙接收灵敏度-95dBm(BLE)13震动检测支持14工作电流=35mA15待机电流=lm16充电电流500mA,约2小时可充满17防水防尘TP6818充电口卡座19工作温度-20oC-75C20存储温度-40oC-80C21产品尺寸92*60*
6、9un22气体防爆认证ExibIICT4Gb（本质安全型）23粉尘防爆认证ExibD21T135oC24产品重量60g3操作指示说明3.1按键及工作模式识别卡包含一个SOS按键和一颗彩色指示灯，按键用于紧急报警和取消报警用，彩色指示灯用于指示卡片的运行状态。1）紧急报警一一长按紧急报警按键4秒，进入报警状态，报警状态下红灯每秒闪烁一次，上位机系统收到报警信息，报警持续一分钟后，识别卡进入正常工作模式；2）取消报警一一在报警状态下长按按键4秒，报警取消进入正常工作模式；3）状态查看-一短按按键后，绿灯闪烁一次，证明设备运行状态正常，不闪为无电或者故障；4）省电模式：省电模式下识别卡信号发送频率为
7、1分钟，监测信标信号频率不变，以下两种情况进入省电模式1识别卡内置的传感器检测到，设备持续静止一分钟即进入省电模式，待设备移动时设备唤醒，进入正常工作模式；2识别卡持续检测不到周边可用信标设备，设备进入省电模式，待重新检测到信标后进入正常工作模式；5）低电模式：识别卡电量低于15%时，进入低电运行模式，指示灯变为每10秒闪烁一次红灯，直至设备电量耗尽；6）充电模式：充电状态下，绿灯每2秒闪烁一次，待识别卡电量充满，指示灯变为绿灯常亮；3.2指示灯定义指示灯工作状态LED指示效果电源指示灯红色正在充电红色常亮充电充满红灯灭或者闪烁电量=20%1秒闪1次电量正常3秒闪1下定位指示灯绿色搜星中/搜W
8、IFl绿灯常亮己定位3秒闪1次北斗/WIFI休眠绿灯灭网络指示灯蓝色没装卡3秒灭2下搜网中/卡欠费蓝灯常亮GSM注册成功3秒闪1次连接服务器成功1秒闪1次4注意事项4.1 电子类产品请注意防水，防摔。4.2 本产品采用先进的全密封生产工艺，为确保设备使用的安全性，用户在使用过程中请不要擅自拆卸设备，以避免引起内部器件的损坏，人为拆卸导致设备损坏，不在质保期报销范围内，所带来的影响由用户承担；4.3 本产品内置聚合物锂电池，如果产品在使用过程中发现电池鼓包，充不进去电等异常现象，请不要自行修理，及时联系厂商售后客服予以处理。4.4 本产品充电时将电源插头插入AC220V电源之中，充电过程中指示灯
9、红灯常亮，充电6-7小时充满,不可过久保持充电状态，会缩短产品的使用寿命。充电过程中会有轻微的发热现象，故充电时应将产品平放在易于扇热的物体表面。5包装与运输5.1配置清单序号名称数量单位1HALD-DNAi人员定位卡I张2配套充电线1根3防水胶套（选配）1个4充电器（选配）1个5挂绳（选配）1条备注：以上为整套产品的配置清单，以上范围之外的配件均需额外支付费用。5.2运输5.2.1因产品内部有高灵敏度电子元器件，运输与装卸不应受到剧烈的冲击。5.2.2由于产品出厂即为上电待机状态，建议产品尽快安装实施，避免长时间存储。6常见问题分析与故障排除常见问题原因分析处理方法无法开机电池电量耗尽请充电
10、/更换新电池E-SIM卡没有转移到使用地与华安联大技术人员联系当地无NB网络与您的网络服务供应商联系信号微弱请移到信号强的地方重试定位不准静止未动而休眠请拿手上或戴身上，灯面朝上或朝外在室内无北斗/GPS信号弱请将产品移步至室外露天场所或窗边室外天空被遮挡严重视情况增设蓝牙信标辅助定位无法充电接触不良检查插头是否连接好使用非标准充电器请使用5V/1A及以上的充电器7售后服务7.1 本产品自安装之日起，享受一年保修服务（人为因素造成的故障除外）。保修期内属非人为因素造成的设备损坏，请及时与代理商联系或致华安联大（深圳）创新科技有限公司售后服务部门联系处理。7.2 对客户私自拆动或不可抗力造成的损坏不予维修。7.3保修期满后，由于使用造成的产品损坏、故障维修需要收取维修材料成本费。7.4免费为客户提供产品的购买、使用、安装等的技术咨询服务。深圳华安联大创新科技有限公司
