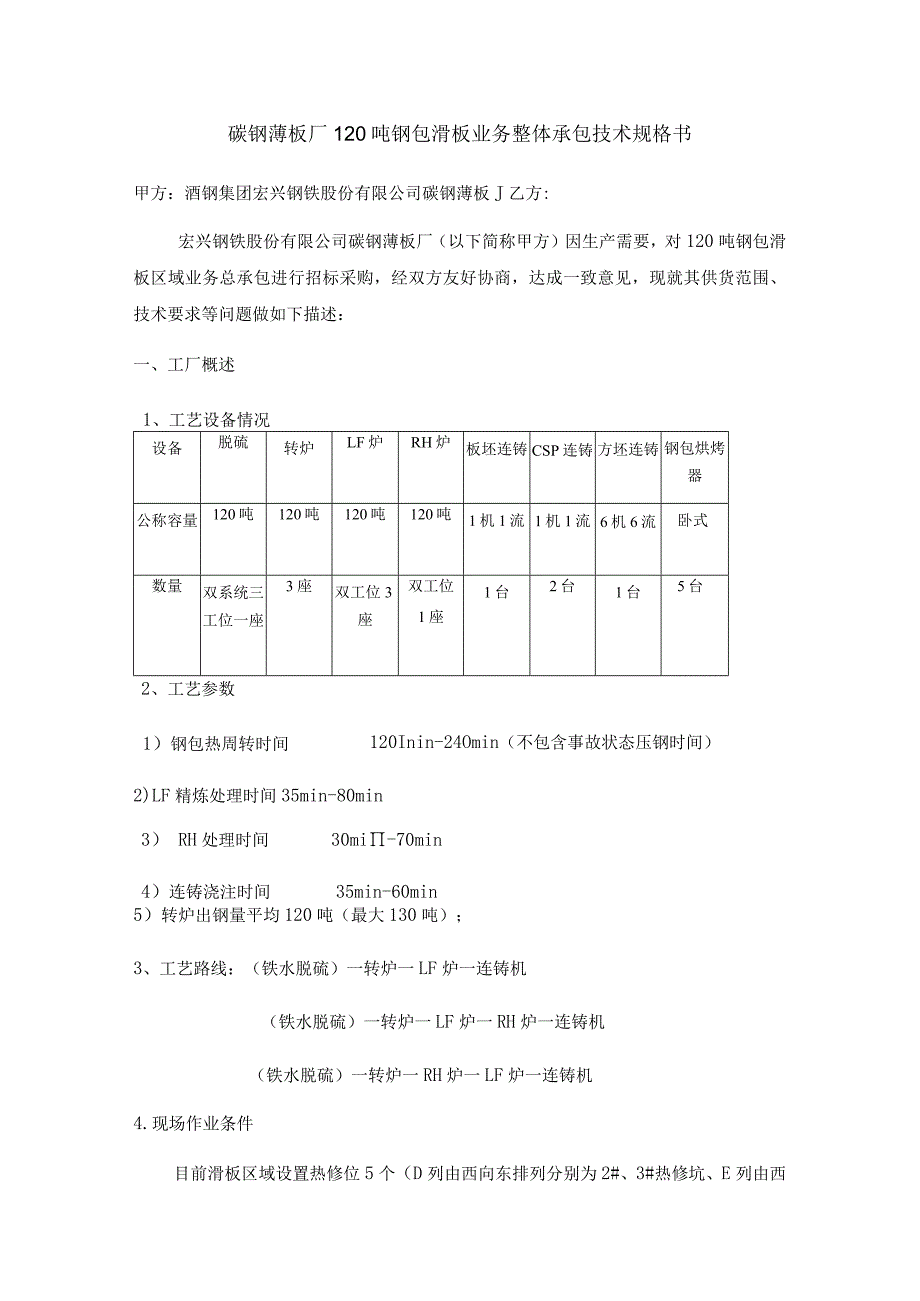

1、碳钢薄板厂120吨钢包滑板业务整体承包技术规格书甲方：酒钢集团宏兴钢铁股份有限公司碳钢薄板J乙方:宏兴钢铁股份有限公司碳钢薄板厂（以下简称甲方）因生产需要，对120吨钢包滑板区域业务总承包进行招标采购，经双方友好协商，达成一致意见，现就其供货范围、技术要求等问题做如下描述：一、工厂概述1、工艺设备情况设备脱硫转炉LF炉RH炉板坯连铸CSP连铸方坯连铸钢包烘烤器公称容量120吨120吨120吨120吨1机1流1机1流6机6流卧式数量双系统三工位一座3座双工位3座双工位1座1台2台1台5台2、工艺参数1）钢包热周转时间120Inin-24Omin（不包含事故状态压钢时间）2)LF精炼处理时间35m

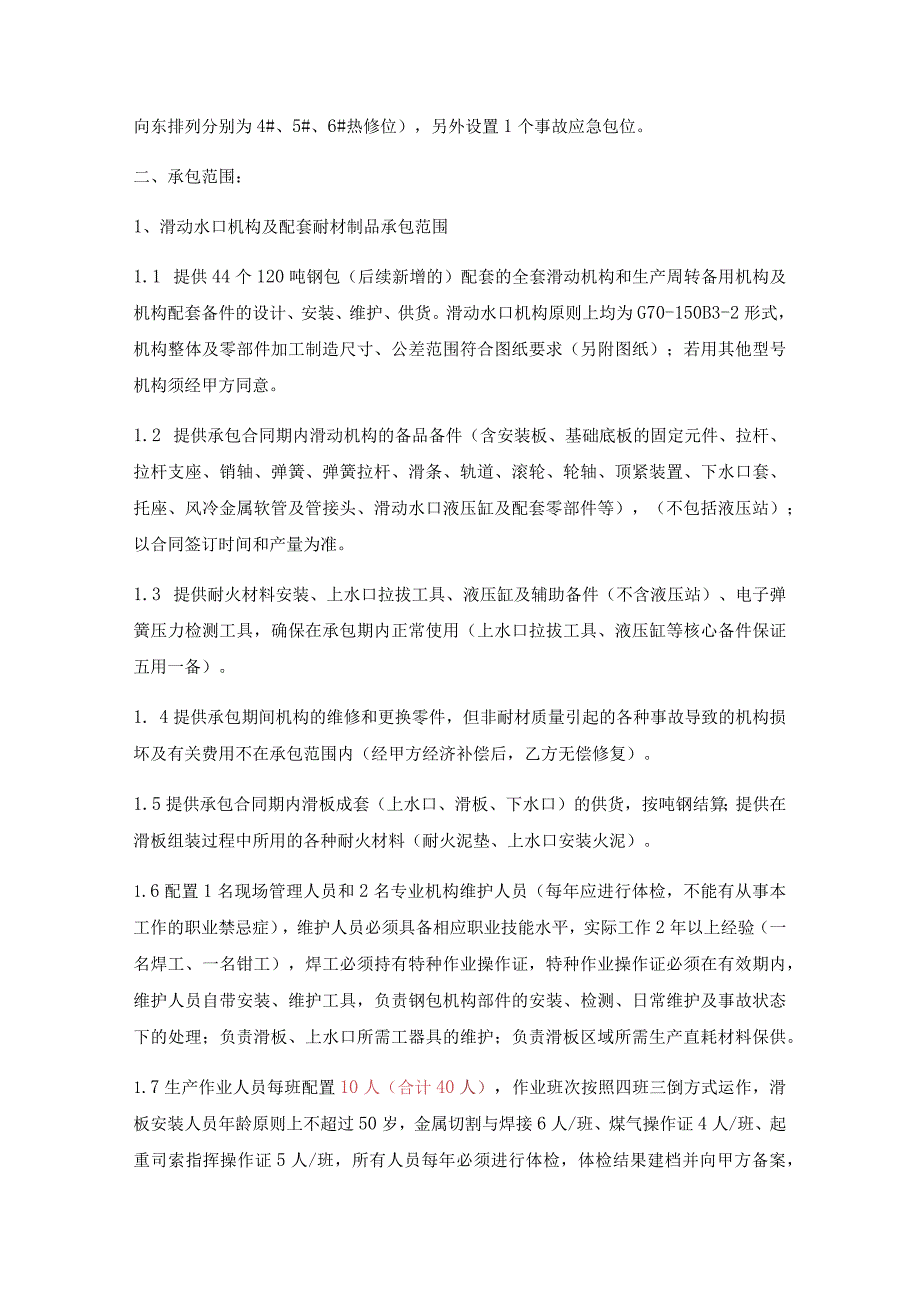

2、in-80min3） RH处理时间30mi-70min4）连铸浇注时间35min-60min5）转炉出钢量平均120吨（最大130吨）；3、工艺路线：（铁水脱硫）一转炉一LF炉一连铸机（铁水脱硫）一转炉一LF炉一RH炉一连铸机（铁水脱硫）一转炉一RH炉一LF炉一连铸机4.现场作业条件目前滑板区域设置热修位5个（D列由西向东排列分别为2#、3#热修坑、E列由西向东排列分别为4#、5#、6#热修位），另外设置1个事故应急包位。二、承包范围：1、滑动水口机构及配套耐材制品承包范围1.1 提供44个120吨钢包（后续新增的）配套的全套滑动机构和生产周转备用机构及机构配套备件的设计、安装、维护、供货。滑
3、动水口机构原则上均为G70-150B3-2形式，机构整体及零部件加工制造尺寸、公差范围符合图纸要求（另附图纸）；若用其他型号机构须经甲方同意。1.2 提供承包合同期内滑动机构的备品备件（含安装板、基础底板的固定元件、拉杆、拉杆支座、销轴、弹簧、弹簧拉杆、滑条、轨道、滚轮、轮轴、顶紧装置、下水口套、托座、风冷金属软管及管接头、滑动水口液压缸及配套零部件等），（不包括液压站）；以合同签订时间和产量为准。1.3 提供耐火材料安装、上水口拉拔工具、液压缸及辅助备件（不含液压站）、电子弹簧压力检测工具，确保在承包期内正常使用（上水口拉拔工具、液压缸等核心备件保证五用一备）。1. 4提供承包期间机构的维修
4、和更换零件，但非耐材质量引起的各种事故导致的机构损坏及有关费用不在承包范围内（经甲方经济补偿后，乙方无偿修复）。1.5提供承包合同期内滑板成套（上水口、滑板、下水口）的供货，按吨钢结算；提供在滑板组装过程中所用的各种耐火材料（耐火泥垫、上水口安装火泥）。1.6配置1名现场管理人员和2名专业机构维护人员（每年应进行体检，不能有从事本工作的职业禁忌症），维护人员必须具备相应职业技能水平，实际工作2年以上经验（一名焊工、一名钳工），焊工必须持有特种作业操作证，特种作业操作证必须在有效期内，维护人员自带安装、维护工具，负责钢包机构部件的安装、检测、日常维护及事故状态下的处理；负责滑板、上水口所需工器具

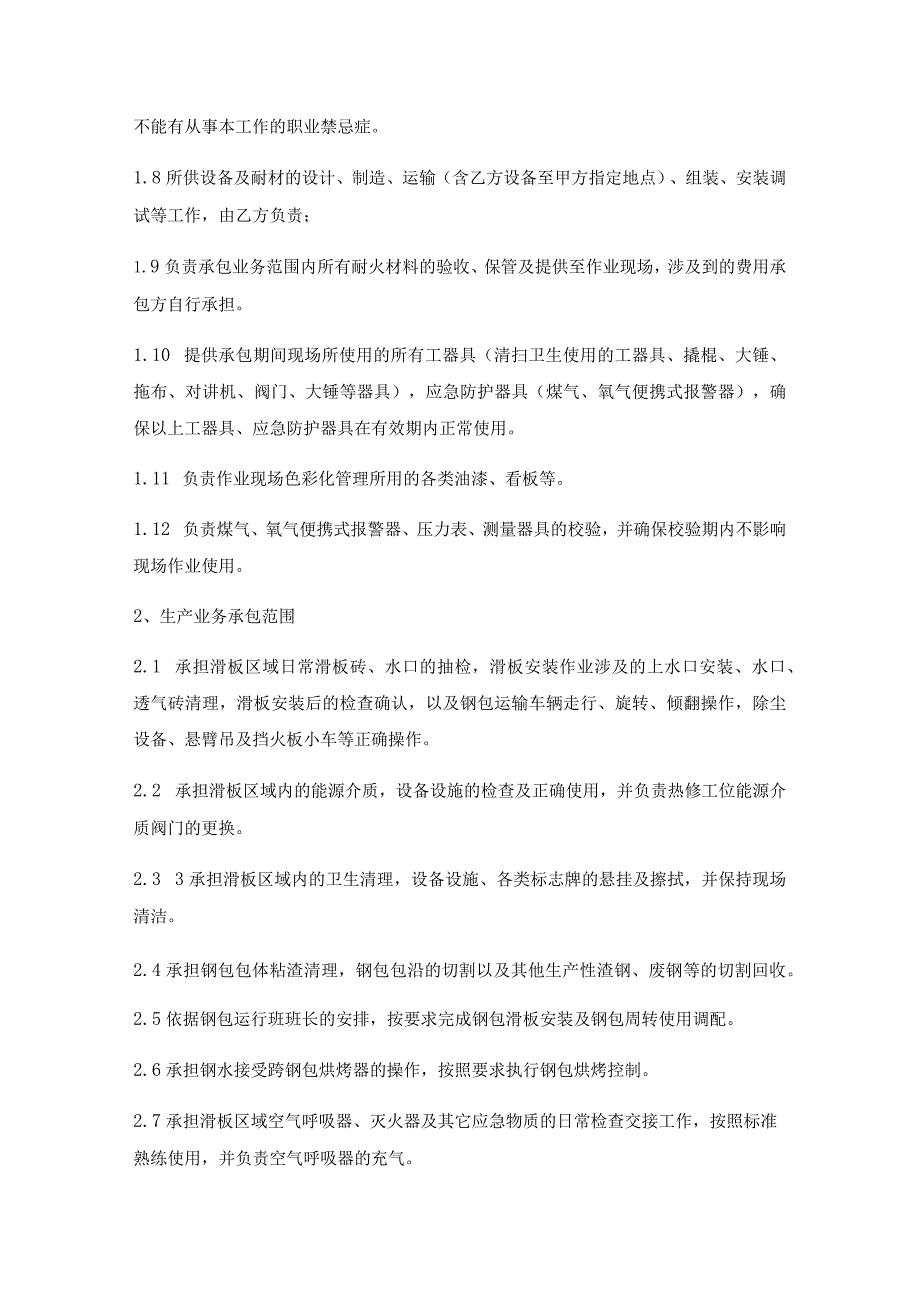

5、的维护；负责滑板区域所需生产直耗材料保供。1.7生产作业人员每班配置10人（合计40人），作业班次按照四班三倒方式运作，滑板安装人员年龄原则上不超过50岁，金属切割与焊接6人/班、煤气操作证4人/班、起重司索指挥操作证5人/班，所有人员每年必须进行体检，体检结果建档并向甲方备案，不能有从事本工作的职业禁忌症。1.8所供设备及耐材的设计、制造、运输（含乙方设备至甲方指定地点）、组装、安装调试等工作，由乙方负责；1.9负责承包业务范围内所有耐火材料的验收、保管及提供至作业现场，涉及到的费用承包方自行承担。1.10 提供承包期间现场所使用的所有工器具（清扫卫生使用的工器具、撬棍、大锤、拖布、对讲机、
6、阀门、大锤等器具），应急防护器具（煤气、氧气便携式报警器），确保以上工器具、应急防护器具在有效期内正常使用。1.11 负责作业现场色彩化管理所用的各类油漆、看板等。1.12 负责煤气、氧气便携式报警器、压力表、测量器具的校验，并确保校验期内不影响现场作业使用。2、生产业务承包范围2.1 承担滑板区域日常滑板砖、水口的抽检，滑板安装作业涉及的上水口安装、水口、透气砖清理，滑板安装后的检查确认，以及钢包运输车辆走行、旋转、倾翻操作，除尘设备、悬臂吊及挡火板小车等正确操作。2.2 承担滑板区域内的能源介质，设备设施的检查及正确使用，并负责热修工位能源介质阀门的更换。2.3 3承担滑板区域内的卫生清理
7、，设备设施、各类标志牌的悬挂及擦拭，并保持现场清洁。2.4承担钢包包体粘渣清理，钢包包沿的切割以及其他生产性渣钢、废钢等的切割回收。2.5依据钢包运行班班长的安排，按要求完成钢包滑板安装及钢包周转使用调配。2.6承担钢水接受跨钢包烘烤器的操作，按照要求执行钢包烘烤控制。2.7承担滑板区域空气呼吸器、灭火器及其它应急物质的日常检查交接工作，按照标准熟练使用，并负责空气呼吸器的充气。2.8承担滑板岗位各类操作规程的转化、组织滑板操作人员进行培训及考试，自行组织各类规程的辨识、持续改进、评审、培训及培训效果验证。1.1 9承担滑板区域事故应急演练及应急处置等相关工作，熟练掌握灭火器、空气呼吸器、担架
8、、应急药品等应急物资的使用。2.10 承担滑板区域透气砖快换工作，负责对热修过程的钢包包壁、渣线、压顶料等部位包况的检查。2.11 承担滑板区域相关各类台账、报表、试验跟踪等的记录工作，并对记录的真实准确性负责。2.12 承担滑板作业人员金属切割与焊接、煤气操作、起重司索指挥资格证、等资格证的获取，并定期复检。2.13 配合完成滑板区域钢包砖或其他相关的试验工作。2.14配合完成滑板区域相关的定检修、抢修的工作。2.15与行车工配合完成生产物料、工器具、工业垃圾等的倒运工作。2.16承担钢包周转使用、生产物料、工器具、滑动水口机构及备件的准备工作。2.17按时参加滑板班组及作业区组织的各类会议
9、，并按规定作好记录等事宜。2.18承担相关方管理文件、制度等存在不符合项的整改工作。2.19负责废旧滑板、水口的回收，并自备车辆运出厂区。三、生产过程控制标准1、上水口使用标准1上水口使用次数与一次包龄同步控制。1.2因钢包临时下线处理故障，没有拆除上水口的钢包，上线必须将上水口更换后再使用。2、上水口更换标准：2.1上水口安装定位的距离超出标准范围，造成上水口与上滑板之间夹钢或产生拉不动现象。2. 2上水口横向或纵向孔径超过90mm,上水口残余长度小于200mmo2. 3上水口存在横向、纵向开裂或上水口存在松动现象。2. 4上水口安装存在倾斜不平。2. 5使用过程中，水口边缘子母口缺损超过1
10、/4,上水口深度超过5mm。2. 6上水口孔凹槽平面出现残缺或内壁有凹坑等情况。2. 7钢包放置时间超过8小时或由于生产条件改变等原因压包，使用前认真检查上水口，如存在松动或粉化，必须更换。1. 8滑板安装前检查上水口与座砖之间是否存在通到包底的缝隙，如发现通缝必须更换使用。1.9 连铸机浇铸过程中，出现水口灌渣的情况，必须更换上水口。3、滑板连滑控制标准，以下情况不组织连滑1.10 水口时机构两侧有火花或冒黄烟。1.11 下滑板工作面之间有亮线。1.12 板面之间有夹钢或滑板、下水口孔径超过80mmo2. 4下水口内壁有明显的裂纹，局部侵蚀、掉块，钢壳存在熔损、返钢。3.5下水口内壁有明显的
11、裂纹，局部侵蚀、掉块，钢壳存在熔损、返钢。3. 6滑板第一次使用后连滑待用时间超过规定时间：春夏季（4月1日10月31日）间隔时间W150min,秋冬季（11月1日3月31日）间隔时间W120min,待用时间界定（滑板安装结束吊坐到转炉钢包车时间）。3.7 连铸大包下渣、水口灌渣烧氧处理的炉次不能连用。3.8 浇铸断面小于1250mm,开浇第1炉不连滑，浇次其他炉次连滑次数W2次3.9 机构配套耐火材料检查不符合使用标准。3. 10新包、小修包第次使用。3.11滑板连滑总次数控制W3次，即滑板砖、下水口连续使用次数W3次。3.12上水口子母扣脱落未达到更换标准，修补后使用的钢包。4、滑板连滑总
12、次数控制3次，即滑板砖、下水口连续使用次数3次。5、常规板坯铸机（6#机）连滑次数/3次，方坯铸机（9#机）连滑次数W2次,6#、9#机钢包混用时连滑次数2次。6、薄板坯铸机开浇第一炉使用的钢包，应安装使用开浇第1炉专用的滑板砖。7、因滑板、水口质量造成滑板侵蚀异常，根据现场使用情况而定。四、滑板区域业务总体承包技术要求1、滑板连滑率，2.4次，滑板连滑不超过3次。2、钢包及滑板事故为零。3、钢包底吹达标率100%o4、作业人员持证上岗率100%o五、交货与交货条件1、交货地点:滑动机构在甲方现场热修包坑或现场库房交货；耐火材料在碳钢薄板厂炼钢地下料仓交货。2、交货时间及方式：2.1耐火材料（
13、滑板成套、耐火泥垫等）于合同签订后1月内运至甲方库房（滑板砖及水口在包装箱应进行标识）。以后日常消耗的滑板、水口、火泥等耐材部分，乙方根据库存量储备，滑板砖和下水口储备量不少于3000套，上水口不少于500个,耐火泥垫不少于200箱,开浇第1炉滑板砖储备量不少于500套，上水口安装火泥3吨，滑板砖、水口砖、耐火泥垫包装箱应标识清楚。每次物料到达现场前，确保库存储备量满使用一个月量的标准，物料达到现场后，现场的库存储备量满足用一备一的标准。2.2承包必需备品备件及安装、维修工器具与设备同步到位，备件的供应乙方自行合理安排，以不影响甲方生产为原则，如出现影响生产，则按相关条款进行处罚。2.3交货方
14、式为现场交货，乙方负责办理运输和保险,将货物运抵甲方现场，有关运输和保险等其他一切费用均由乙方承担。2.4交货时乙方提供交货清单（附质保书和合格证），一式两份，包括合同号、货物名称、规格、数量、总毛重、总体积和待运日期，以及货物在运输和仓储中的特殊要求和注意事项等。2.5交货开箱检验：设备运到现场后，开箱检验中发现交付的合同设备有缺少、缺陷、损伤、锈蚀、污染等，或其它与合同规定和供货清单不符合的，乙方均应采取及时补置、并不免除乙方应按本合同所承担的质量保证责任。2. 6机构配套耐材制品到货后，由于包装造成松散、散落碰损、淋雨受潮等原因，不具备现场使用要求的由甲方进行处置,产生的其他一切损失均由
15、乙方承担。六、承包结算1、乙方在签订承包协议时，已对甲方供货时间、生产设备状况、生产调度、人员操作、外界影响和盈亏平衡等各项因素已有充分的考虑。2、本次合同价格为一票含税吨钢（合格钢坯产量）包干价（下面以P表示）.（增值税税率为16%）3考核标准：3.1当乙方提供的所有钢包滑动机构完成安装、机构配套耐材制品满足甲方生产要求时，滑板平均使用寿命22.4次（下水口与滑板同步），滑板成套耐材承包结算金额（F）为合同价格（P）乘以当月生产的合格钢坯产量（M）,结算公式：F=PXM;若2.0次滑板（下水口与滑板同步）平均使用寿命V2.4次,结算产量按0.95*M进行结算，结算公式：F=PX0.95*M;若1.8次W滑板（下水口与滑板同步）平均使用寿命V2.0次，结算产量按0.9*M进行结算，结算公式：F=PO.9*M；若1.5次滑板（下水口与滑板同步）平均使用寿命VL8次，结算产量按0.8*M进行结算，结算公式：F=PXO.8*M,若滑板（下水口与滑板同步）平均使用寿命VL5次，甲方不付款。3. 2滑板连用率的核定标准：（以下部分不计入核算范围）3. 2.1由于钢包内衬质量问题或钢包事故造成停用或非计划下线。3.2.
