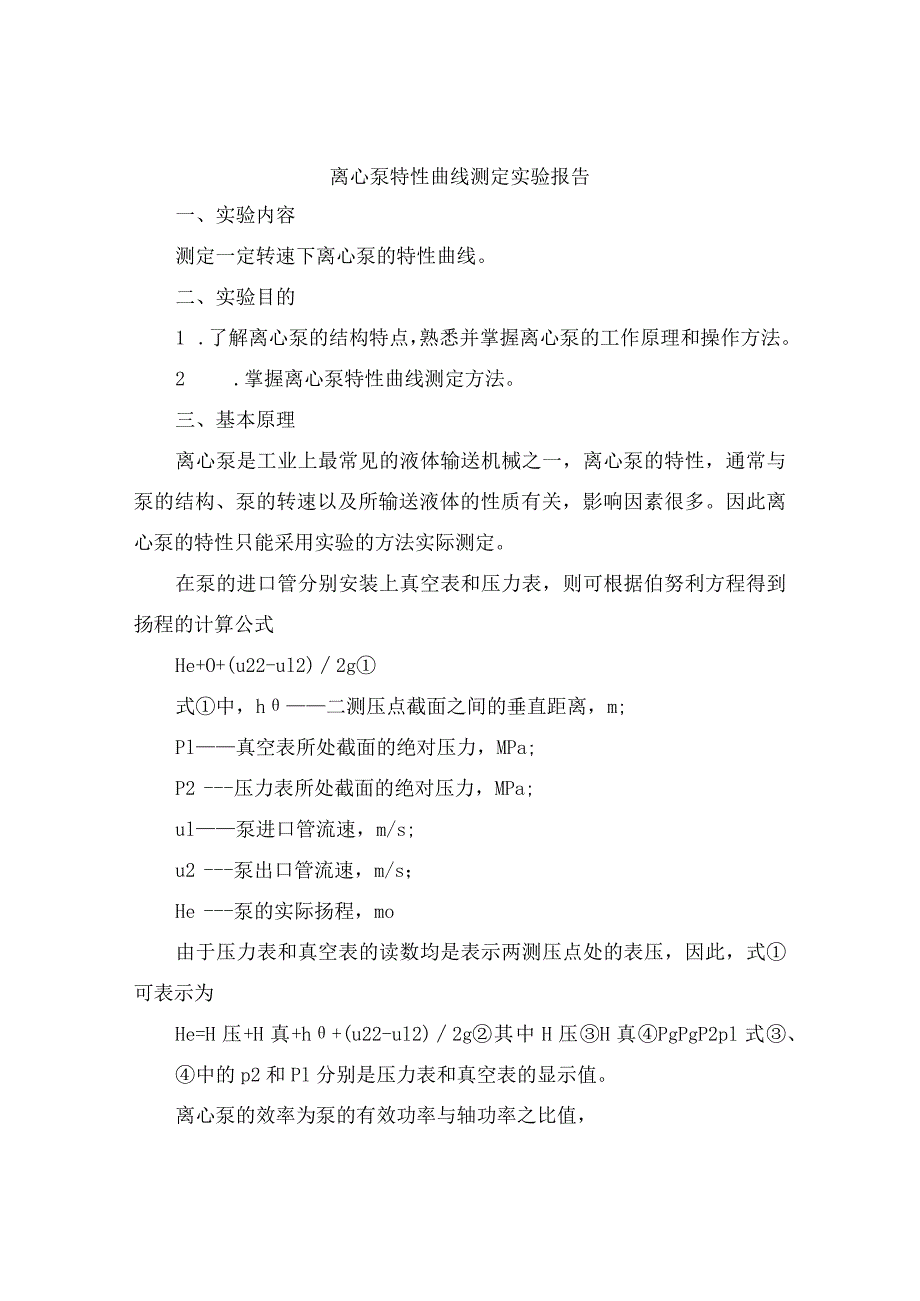

1、离心泵特性曲线测定实验报告一、实验内容测定一定转速下离心泵的特性曲线。二、实验目的1 .了解离心泵的结构特点,熟悉并掌握离心泵的工作原理和操作方法。2 .掌握离心泵特性曲线测定方法。三、基本原理离心泵是工业上最常见的液体输送机械之一,离心泵的特性,通常与泵的结构、泵的转速以及所输送液体的性质有关,影响因素很多。因此离心泵的特性只能采用实验的方法实际测定。在泵的进口管分别安装上真空表和压力表,则可根据伯努利方程得到扬程的计算公式He+O+(u22-ul2)2g式中,h二测压点截面之间的垂直距离,m;Pl真空表所处截面的绝对压力,MPa;P2压力表所处截面的绝对压力,MPa;ul泵进口管流速,m/

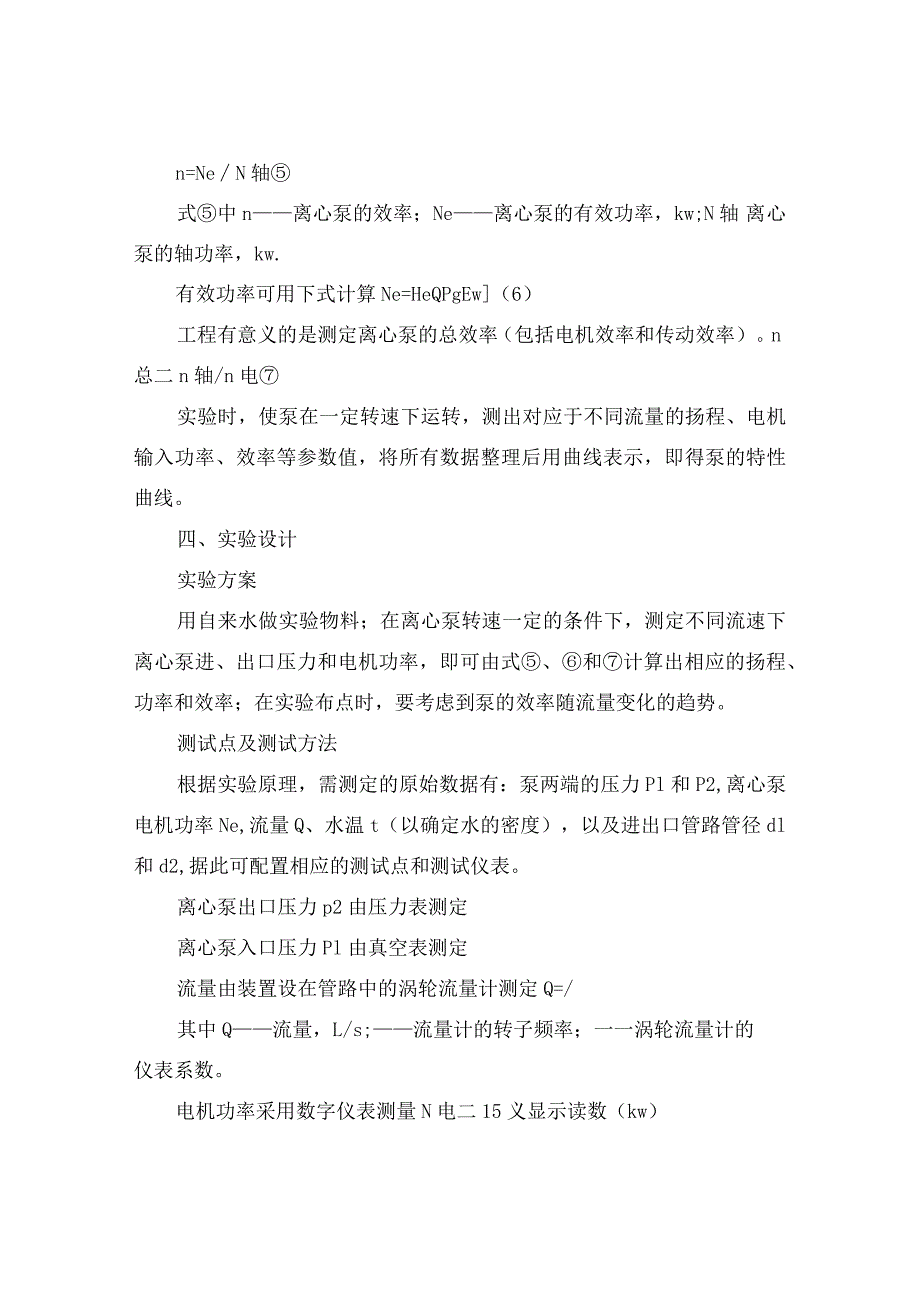

2、s;u2泵出口管流速,m/s;He泵的实际扬程,mo由于压力表和真空表的读数均是表示两测压点处的表压,因此,式可表示为He=H压+H真+h+(u22-ul2)2g其中H压H真PgPgP2pl式、中的p2和Pl分别是压力表和真空表的显示值。离心泵的效率为泵的有效功率与轴功率之比值,n=NeN轴式中n离心泵的效率;Ne离心泵的有效功率,kw;N轴离心泵的轴功率,kw.有效功率可用下式计算Ne=HeQPgEw(6)工程有意义的是测定离心泵的总效率(包括电机效率和传动效率)。n总二n轴/n电实验时,使泵在一定转速下运转,测出对应于不同流量的扬程、电机输入功率、效率等参数值,将所有数据整理后用曲线表示,
3、即得泵的特性曲线。四、实验设计实验方案用自来水做实验物料;在离心泵转速一定的条件下,测定不同流速下离心泵进、出口压力和电机功率,即可由式、和计算出相应的扬程、功率和效率;在实验布点时,要考虑到泵的效率随流量变化的趋势。测试点及测试方法根据实验原理,需测定的原始数据有:泵两端的压力Pl和P2,离心泵电机功率Ne,流量Q、水温t(以确定水的密度),以及进出口管路管径dl和d2,据此可配置相应的测试点和测试仪表。离心泵出口压力p2由压力表测定离心泵入口压力Pl由真空表测定流量由装置设在管路中的涡轮流量计测定Q=/其中Q流量,L/s;流量计的转子频率;一一涡轮流量计的仪表系数。电机功率采用数字仪表测量

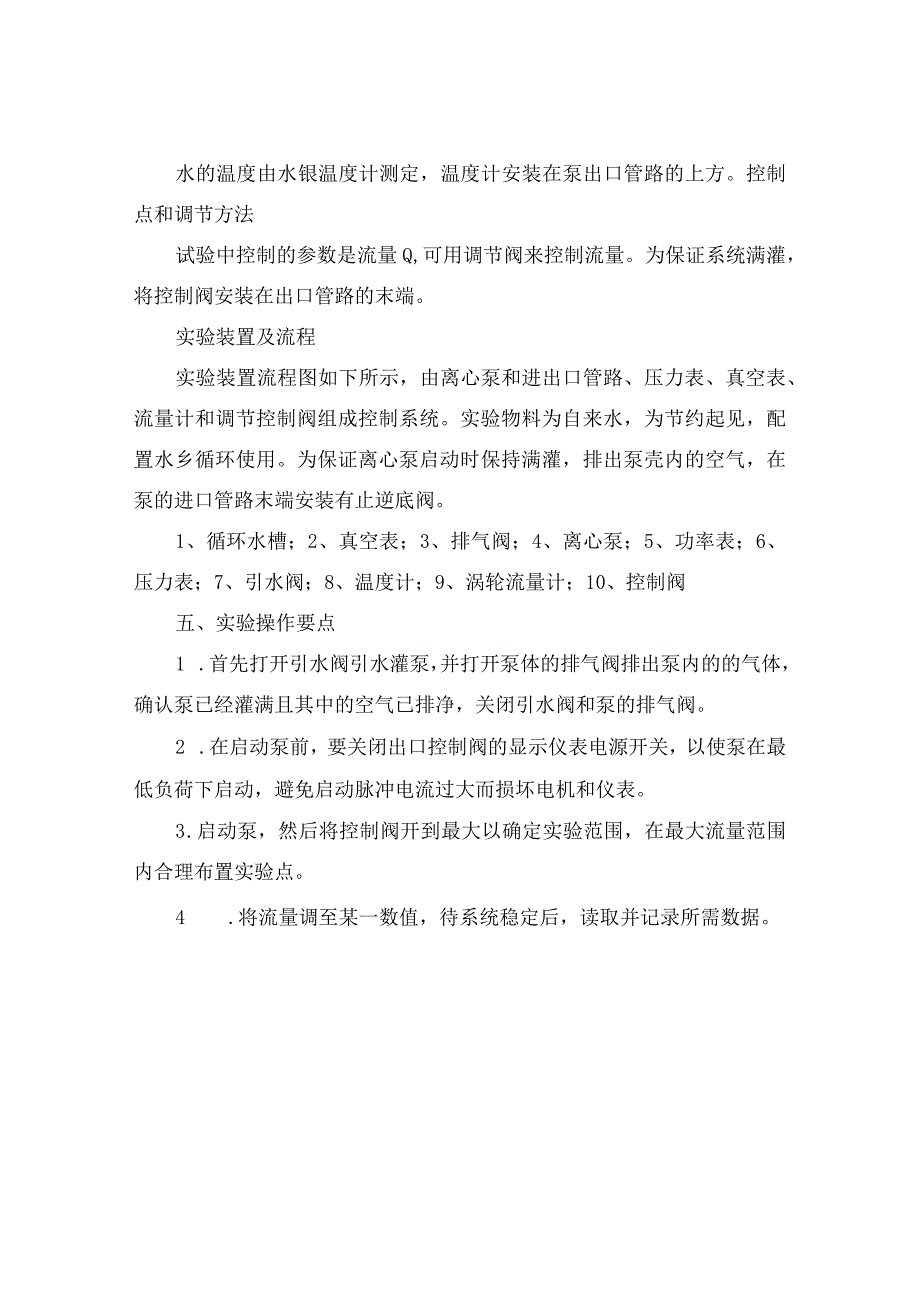

4、N电二15义显示读数(kw)水的温度由水银温度计测定,温度计安装在泵出口管路的上方。控制点和调节方法试验中控制的参数是流量Q,可用调节阀来控制流量。为保证系统满灌,将控制阀安装在出口管路的末端。实验装置及流程实验装置流程图如下所示,由离心泵和进出口管路、压力表、真空表、流量计和调节控制阀组成控制系统。实验物料为自来水,为节约起见,配置水乡循环使用。为保证离心泵启动时保持满灌,排出泵壳内的空气,在泵的进口管路末端安装有止逆底阀。1、循环水槽;2、真空表;3、排气阀;4、离心泵;5、功率表;6、压力表;7、引水阀;8、温度计;9、涡轮流量计;10、控制阀五、实验操作要点1 .首先打开引水阀引水灌泵,并打开泵体的排气阀排出泵内的的气体,确认泵已经灌满且其中的空气已排净,关闭引水阀和泵的排气阀。2 .在启动泵前,要关闭出口控制阀的显示仪表电源开关,以使泵在最低负荷下启动,避免启动脉冲电流过大而损坏电机和仪表。3 .启动泵,然后将控制阀开到最大以确定实验范围,在最大流量范围内合理布置实验点。4 .将流量调至某一数值,待系统稳定后,读取并记录所需数据。
