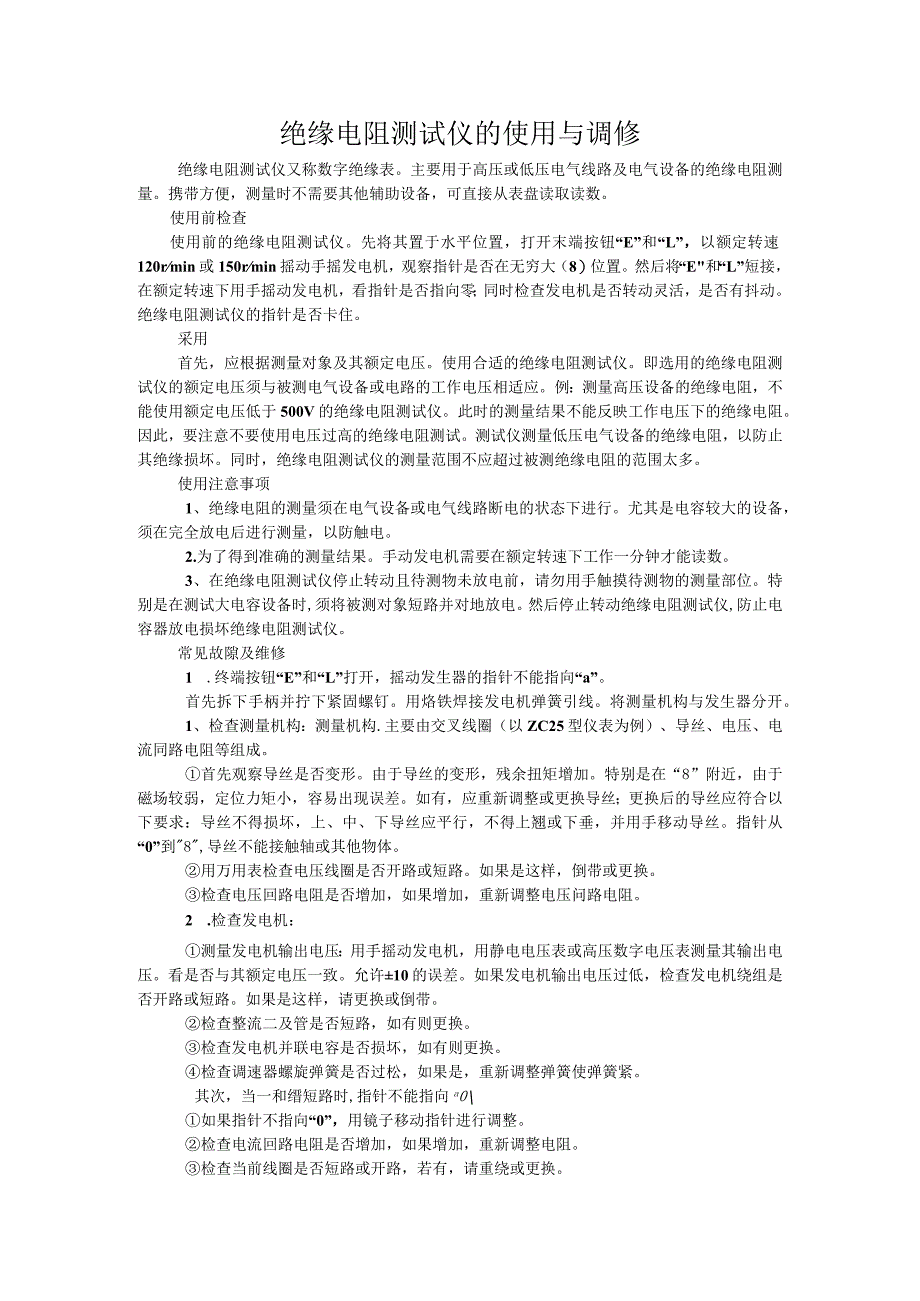

1、绝缘电阻测试仪的使用与调修绝缘电阻测试仪又称数字绝缘表。主要用于高压或低压电气线路及电气设备的绝缘电阻测量。携带方便，测量时不需要其他辅助设备，可直接从表盘读取读数。使用前检查使用前的绝缘电阻测试仪。先将其置于水平位置，打开末端按钮“E”和“L”，以额定转速120rmin或150rmin摇动手摇发电机，观察指针是否在无穷大（8）位置。然后将“E和“L”短接，在额定转速下用手摇动发电机，看指针是否指向零；同时检查发电机是否转动灵活，是否有抖动。绝缘电阻测试仪的指针是否卡住。采用首先，应根据测量对象及其额定电压。使用合适的绝缘电阻测试仪。即选用的绝缘电阻测试仪的额定电压须与被测电气设备或电路的工作
2、电压相适应。例：测量高压设备的绝缘电阻，不能使用额定电压低于500V的绝缘电阻测试仪。此时的测量结果不能反映工作电压下的绝缘电阻。因此，要注意不要使用电压过高的绝缘电阻测试。测试仪测量低压电气设备的绝缘电阻，以防止其绝缘损坏。同时，绝缘电阻测试仪的测量范围不应超过被测绝缘电阻的范围太多。使用注意事项1、绝缘电阻的测量须在电气设备或电气线路断电的状态下进行。尤其是电容较大的设备，须在完全放电后进行测量，以防触电。2.为了得到准确的测量结果。手动发电机需要在额定转速下工作一分钟才能读数。3、在绝缘电阻测试仪停止转动且待测物未放电前，请勿用手触摸待测物的测量部位。特别是在测试大电容设备时,须将被测对
3、象短路并对地放电。然后停止转动绝缘电阻测试仪,防止电容器放电损坏绝缘电阻测试仪。常见故隙及维修1 .终端按钮“E”和“L”打开，摇动发生器的指针不能指向“a”。首先拆下手柄并拧下紧固螺钉。用烙铁焊接发电机弹簧引线。将测量机构与发生器分开。1、检查测量机构：测量机构.主要由交叉线圈（以ZC25型仪表为例）、导丝、电压、电流同路电阻等组成。首先观察导丝是否变形。由于导丝的变形，残余扭矩增加。特别是在“8”附近，由于磁场较弱，定位力矩小，容易出现误差。如有，应重新调整或更换导丝；更换后的导丝应符合以下要求：导丝不得损坏，上、中、下导丝应平行，不得上翘或下垂，并用手移动导丝。指针从“0”到8,导丝不能

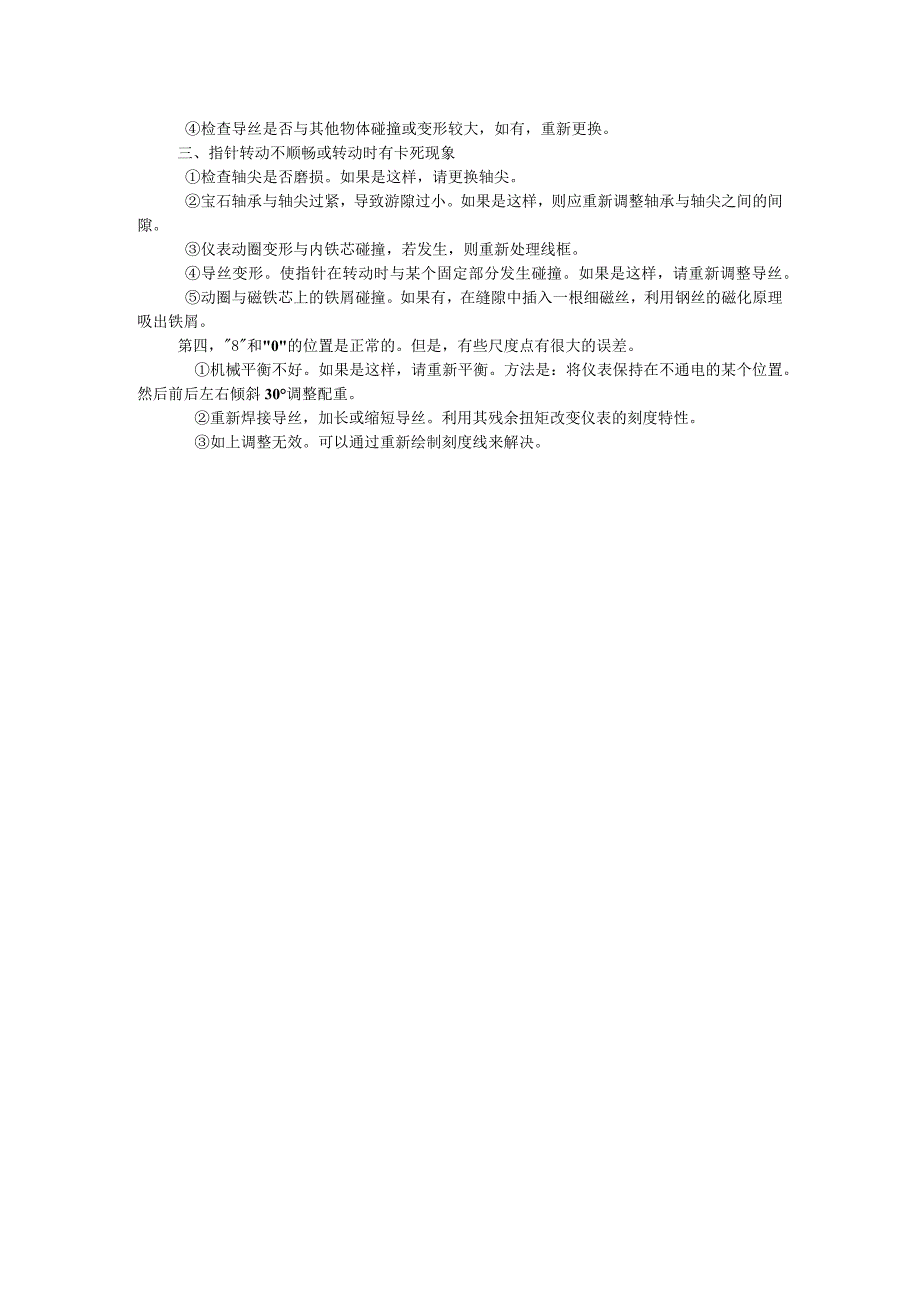

4、接触轴或其他物体。用万用表检查电压线圈是否开路或短路。如果是这样，倒带或更换。检查电压回路电阻是否增加，如果增加，重新调整电压问路电阻。2 .检查发电机：测量发电机输出电压：用手摇动发电机，用静电电压表或高压数字电压表测量其输出电压。看是否与其额定电压一致。允许10的误差。如果发电机输出电压过低，检查发电机绕组是否开路或短路。如果是这样，请更换或倒带。检查整流二及管是否短路，如有则更换。检查发电机并联电容是否损坏，如有则更换。检查调速器螺旋弹簧是否过松，如果是，重新调整弹簧使弹簧紧。其次，当一和缙短路时,指针不能指向a0如果指针不指向“0”，用镜子移动指针进行调整。检查电流回路电阻是否增加，如
5、果增加，重新调整电阻。检查当前线圈是否短路或开路，若有，请重绕或更换。检查导丝是否与其他物体碰撞或变形较大，如有，重新更换。三、指针转动不顺畅或转动时有卡死现象检查轴尖是否磨损。如果是这样，请更换轴尖。宝石轴承与轴尖过紧，导致游隙过小。如果是这样，则应重新调整轴承与轴尖之间的间隙。仪表动圈变形与内铁芯碰撞，若发生，则重新处理线框。导丝变形。使指针在转动时与某个固定部分发生碰撞。如果是这样，请重新调整导丝。动圈与磁铁芯上的铁屑碰撞。如果有，在缝隙中插入一根细磁丝，利用钢丝的磁化原理吸出铁屑。第四，8和0的位置是正常的。但是，有些尺度点有很大的误差。机械平衡不好。如果是这样，请重新平衡。方法是：将仪表保持在不通电的某个位置。然后前后左右倾斜30调整配重。重新焊接导丝，加长或缩短导丝。利用其残余扭矩改变仪表的刻度特性。如上调整无效。可以通过重新绘制刻度线来解决。
