1、超级电容混合储能辅助火电机组AGC调频技术研究及示范应用课题设计技术规范技术规范书1 .设计范围投标方应负责火电机组超级电容锂电混合储能辅助AGC调频系统所有控制、电气、建筑、结构、暖通、防雷接地、水工、消防等工程范围内的全部设计及现场实施技术服务，对设计质量全面负责。本项目的实施工作以投标方为主体，投标方根据工程需要组织召开设计联络会（由投标方负责组织并承担全部费用，包括初设、施工图设计评审费用）或以其它形式解决设计过程的技术问题，招标方积极配合。文件交接要有记录，设计联络会议应有纪要。未尽事宜，双方协商处理，可以以其它形式补充。内容包括但不限于以下部分:序号内容备注1电气主回路图（含一次、
2、二次）电气2防雷、接地设计电气3IO接口说明（含混合储能装置、AGC及DCS等）热控4储能装置火灾报警控制系统设计热控5对本项目全部设备的防腐专项要求防腐6现场冷却系统设计7户外设备防台、防雨、防震设计8土建设计图纸9七氟丙烷气体灭火系统设计图10水消防系统设计超级电容锂电混合储能辅助AGC调频系统工程的完整设计：包括控制、电气、建筑、结构、暖通、水工、防雷、消防等系统的初步、施工图及竣工图设计，消防需满足相关规范规定，并配合消防验收工作。消防火灾报警系统：投标方负责超级电容锂电混合储能辅助AGC调频系统火灾报警的设计，设计深度满足相关规范及现场施工要求。工业电视系统：投标方根据工艺布置负责超

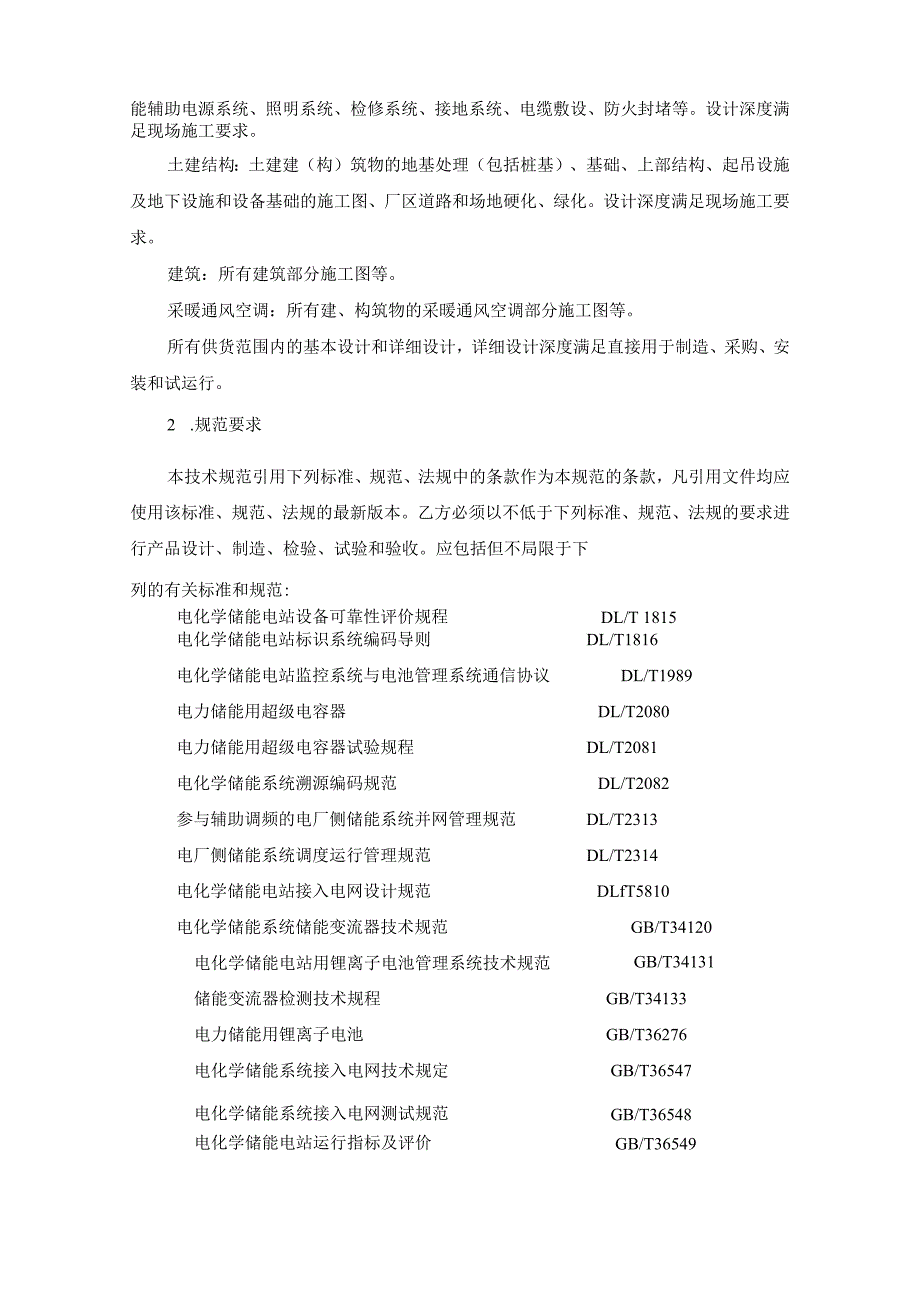

3、级电容锂电混合储能辅助AGC调频系统工业电视的设计。设计深度满足相关规范及现场施工要求。电气专业：完整详细的基本设计和详细设计，包括但不限于：储能系统、储能辅助电源系统、照明系统、检修系统、接地系统、电缆敷设、防火封堵等。设计深度满足现场施工要求。土建结构：土建建（构）筑物的地基处理（包括桩基）、基础、上部结构、起吊设施及地下设施和设备基础的施工图、厂区道路和场地硬化、绿化。设计深度满足现场施工要求。建筑：所有建筑部分施工图等。采暖通风空调：所有建、构筑物的采暖通风空调部分施工图等。所有供货范围内的基本设计和详细设计，详细设计深度满足直接用于制造、采购、安装和试运行。2 .规范要求本技术规范引
4、用下列标准、规范、法规中的条款作为本规范的条款，凡引用文件均应使用该标准、规范、法规的最新版本。乙方必须以不低于下列标准、规范、法规的要求进行产品设计、制造、检验、试验和验收。应包括但不局限于下列的有关标准和规范:电化学储能电站设备可靠性评价规程DL/T 1815电化学储能电站标识系统编码导则DL/T1816电化学储能电站监控系统与电池管理系统通信协议DL/T1989电力储能用超级电容器DL/T2080电力储能用超级电容器试验规程DL/T2081电化学储能系统溯源编码规范DL/T2082参与辅助调频的电厂侧储能系统并网管理规范DL/T2313电厂侧储能系统调度运行管理规范DL/T2314电化学
5、储能电站接入电网设计规范DLfT5810电化学储能系统储能变流器技术规范GB/T34120电化学储能电站用锂离子电池管理系统技术规范GB/T34131储能变流器检测技术规程GB/T34133电力储能用锂离子电池GB/T36276电化学储能系统接入电网技术规定GB/T36547电化学储能系统接入电网测试规范GB/T36548电化学储能电站运行指标及评价GB/T36549储能电站运行维护规程GB/T40090电化学储能电站设计规范大中型火力发电厂设计规范GB51048GB50660建筑设计防火规范电厂标识系统编码标准GB50016GB50549GB/T36558电力系统电化学储能系统通用技术条件工
6、程建设标准强制性条文（电力工程部分）火力发电厂施工图设计文件内容深度规定DL/T5461.1-16火力发电厂初步设计文件内容深度规定DL/T5427工业建筑供暖通风与空气调节设计规范GB50019建筑防雷设计规范通用用电设备配电设计规范GB50057GB50055工业企业厂界噪声标准建筑照明设计标准爆炸危险环境电力装置设计规范GB12348GB50034GB50058火力发电厂热工控制系统设计技术规定DL/T5175火力发电厂初步设计文件内容深度规定DL/T5427火力发电厂热工保护系统设计规定DL/T5428火力发电厂热工电源及气源系统设计技术规程DL/T5455火力发电厂施工图设计文件内容
7、深度规定第9部分仪表与控制DL/T5461.9火力发电厂热工检测及仪表设计规程发电厂供暖通风与空气调节设计规范火灾自动报警设计规范GB50116电子信息系统机房设计规范DL/T5512DL/T5035GB50174电力建设施工技术规范第4部分:热工仪表及控制装置DL5190.4供配电系统设计规范低压配电设计规范火力发电厂厂用电设计技术规程电力设备预防性试验规程GB50052GB50054DL/T5153DL/T596电力装置的继电保护和自动装置设计规范GB50062火力发电厂、变电站二次接线设计技术规程DL/T5136电力工程电缆设计规范GB 50217电力工程直流电源系统设计技术规程DL/T
8、 5044交流电气装置的过电压保护和绝缘配合DL/T 620交流电气装置的接地设计规范GB/T 50065电力装置的电测量仪表装置设计规范（附条文说明）GB/T50063继电保护和安全自动装置技术规程GB/T 14285火力发电厂与变电站设计防火规范GB 50229电气设备安全设计导则GB/T 25295低压成套开关设备和控制设备第5部分:对公用电网动力配电成套设备的特殊要求GB/T 7251.5低压成套开关设备及控制设备IECT37低压开关和控制装置的出厂组装件IEC 439外壳防护等级（IP代码）GB/T 4208电气装置安装工程质量检验及评定规程DLT5161.1-17机械设备安装工程施
9、工及验收通用规范GB50231电力建设施工技术规范第4部分：热工仪表及控制装置DL5190.4火力发电厂分散控制系统验收导则GB/T30372火力发电厂热工仪表与执行装置运行维护与试验技术规程GB/T34578火力发电厂分散控制系统运行维护与试验技术规程GB/T35731国家能源局防止电力生产事故的二十五项重点要求国家电网生2007883号国家电网公司发电厂重大反事故措施（试行）国家电网生2012352号国家电网公司十八项电网重大反事故措施（修订版）电业安全工作规程第1部分：热力和机械GB 26164.1电力安全工作规程 发电厂和变电站电气部分GB 26860电力生产事故分类与代码第1部分：人
10、身事故DL/T518.1电力生产事故分类与代码第2部分：设备事故DL/T518.2发电企业设备检修导则DL/T8382 .总体要求储能系统应具备完善的保护功能,包括但不限于电池、超容本体保护、电池、超容过流过压保护、并网保护、防爆设计。储能系统设备应内部集成必要的火灾探测报警系统和气体灭火系统。火灾探测报警系统应能够及时探测到设备内异常情况并自动或手动的启动气体灭火。火警系统应能够独立于全厂火灾报警系统工作，并可将报警信息接入（通过干接点信号）全厂火灾探测报警系统。投标方应负责完成储能系统消防设施、火灾检测报警及控制系统的设计。投标方应在投标书中具体提供储能系统自身控制系统架构方案、工艺流程、
11、主设备方案，储能系统主设备各项功能与接口方案说明，以及相关图纸。投标方设计方案须满足与电厂现有设备完美对接，若不符合要求，投标方须承担变更带来的相应责任。投标方的设计范围和深度将以能够满足整个储能系统建设的施工、调试、运行、管理、检修的要求，并通过相关的验收、测试，最终满足并网运行为原则。无论本技术规范书是否列出，投标方的工作范围都必须满足性能要求，不增加费用。储能系统必须按照储能调频入网运行的相关标准进行设计，配合现场施工、调试，直至试验结果合格。储能就地设备配置视频监控系统，具备夜视功能。储能设备现场四周如果不满足安全距离要求，储能系统外围应建设满足消防标准的防火墙堤。储能系统内部也要以防
12、火堤分为两个防火分区，高度应满足电化学储能设计规范及建筑防火设计规范要求；储能系统需设置电池事故处理池。储能系统所有设备设计必须满足海边高温、高湿度、高盐分环境使用的防腐要求。储能系统必须具有相关管理策略和功能，至少包括：防止厂高变各侧过负荷的功能、防止厂高变倒送电的功能、储能系统投入和退出、与6kV厂用电开关联锁逻辑、储能系统的投入和退出不影响DCS和机组AGC正常运行。投标方根据自身方案和设备特点，明确提出储能系统信号回路接入设计，方案包括储能系统主控制单元与厂侧信号系统接口设计，机组DCS扩容与改造设计，远动系统扩容与改造设计，相量测量系统扩容与改造设计，同时满足上述信号回路接入电厂原有
13、装置的要求.要求严格控制储能系统安全性，完善的防火、防爆、防腐、抗震等安全设计及措施，集装箱防护等级不低于IP54、防腐等级要求不低于C4。设备选型设计充分考虑海边高温、高湿、高盐分，大风大雨等环境情况，设备设计寿命不低于15年。集装箱安装高度根据现场环境设计（高度不低于30cm）,防止水浸。储能现场配置防洪排水设施，包括排水沟、排水泵等，排水泵应采用提升泵。要求储能电池、超容和集成设备采用模块化结构设计、层次分明、结构清晰、功能完善，应包含完善的电池、电容机架、电池管理单元（BMS）、超容管理单元（CMS）、空调及温控系统、照明系统、火灾探测及自动灭火系统、CCTV、防浪涌装置、接地保护装置
14、、接地故障探测装置等。要求考虑、预留后续项目扩展能力，包含项目规模扩展，功能应用扩展（无功补偿，保安电源，黑启动等）。要求项目的工程设计立足电厂实际情况，设备布局合理，方案完善，对原机组设施的影响最小。储能调频装置新增AGC装置只可从DCS及远动RTU装置取状态点或指令点，不向DCS发出指令，只将出力信号反馈至远动RTU装置。储能系统接入需满足电网调度的各项管理规定。储能系统具有故障录波装置及功能，在事故状态下由故障录波器记录事故前、事故后数据。具有防止厂高变过载、倒送电的保护功能。为保障储能系统接入后高厂变安全稳定运行，要求储能系统具有高厂变过载保护功能及接口，在高厂变过载的情况下，闭锁或降
15、低储能输出功率。投标方需将储能系统的GPS信号就近接入GPS对时系统，并由投标方承担相关扩容改造方案设计用。不新建地面建筑，所有设备采用室外集装箱式。3 .储能系统主功率回路接入要求混合储能系统配置容量设计为2（）MW,主功率回路（充放电回路）接入机组6kV母线工作段，超容和锂电在每段容量占比由投标方根据采购的产品自行搭配组合，储能能量管理系统根据厂高变实时负荷控制储能功率，避免厂高变过负荷和倒送电。储能系统在机组6kV母线工作段内各设一个单一接入点，并根据储能系统配置容量接入改造开关柜，柜内需要设置符合电网要求的电能计量表计（计量涉及到的PT、CT、电能表的配置与参数必须符合电网计量的要求）、保护装置、测控装置（其中电能计量表计作为储能改造设备电耗计量依据）、智能仪表和双向功率变送器、频率变送器等。改造开关柜：
