软包锂电池胀气原因及措施.docx

上传人:p** 文档编号:415694 上传时间:2023-08-12 格式:DOCX 页数:8 大小:73.82KB
下载 相关 举报
软包锂电池胀气原因及措施.docx_第1页
第1页 / 共8页
软包锂电池胀气原因及措施.docx_第2页
第2页 / 共8页
软包锂电池胀气原因及措施.docx_第3页
第3页 / 共8页
软包锂电池胀气原因及措施.docx_第4页
第4页 / 共8页
软包锂电池胀气原因及措施.docx_第5页
第5页 / 共8页
软包锂电池胀气原因及措施.docx_第6页
第6页 / 共8页
软包锂电池胀气原因及措施.docx_第7页
第7页 / 共8页
软包锂电池胀气原因及措施.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

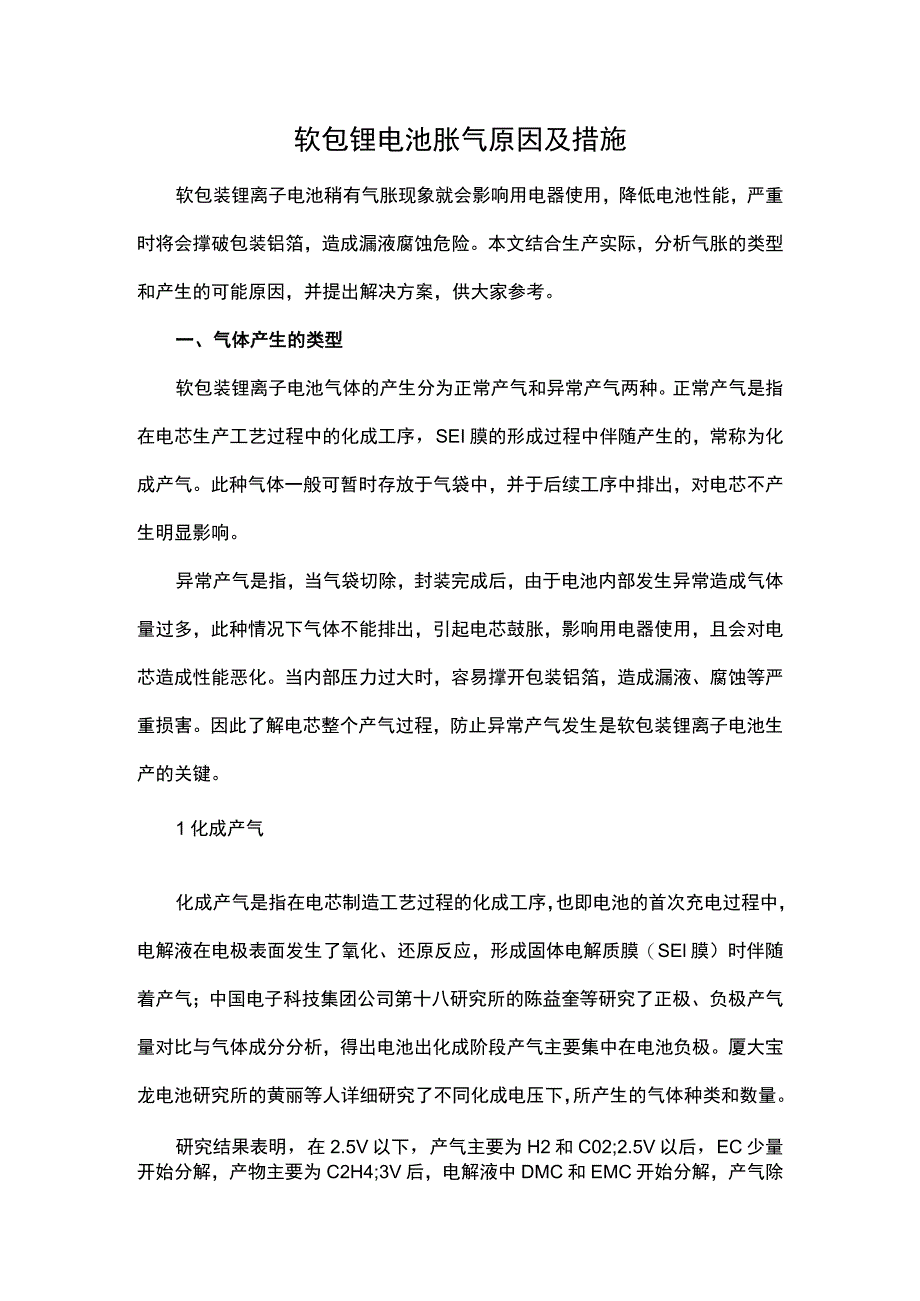

《软包锂电池胀气原因及措施.docx》由会员分享,可在线阅读,更多相关《软包锂电池胀气原因及措施.docx(8页珍藏版)》请在第壹文秘上搜索。

1、软包锂电池胀气原因及措施软包装锂离子电池稍有气胀现象就会影响用电器使用,降低电池性能,严重时将会撑破包装铝箔,造成漏液腐蚀危险。本文结合生产实际,分析气胀的类型和产生的可能原因,并提出解决方案,供大家参考。一、气体产生的类型软包装锂离子电池气体的产生分为正常产气和异常产气两种。正常产气是指在电芯生产工艺过程中的化成工序,SEI膜的形成过程中伴随产生的,常称为化成产气。此种气体一般可暂时存放于气袋中,并于后续工序中排出,对电芯不产生明显影响。异常产气是指,当气袋切除,封装完成后,由于电池内部发生异常造成气体量过多,此种情况下气体不能排出,引起电芯鼓胀,影响用电器使用,且会对电芯造成性能恶化。当内

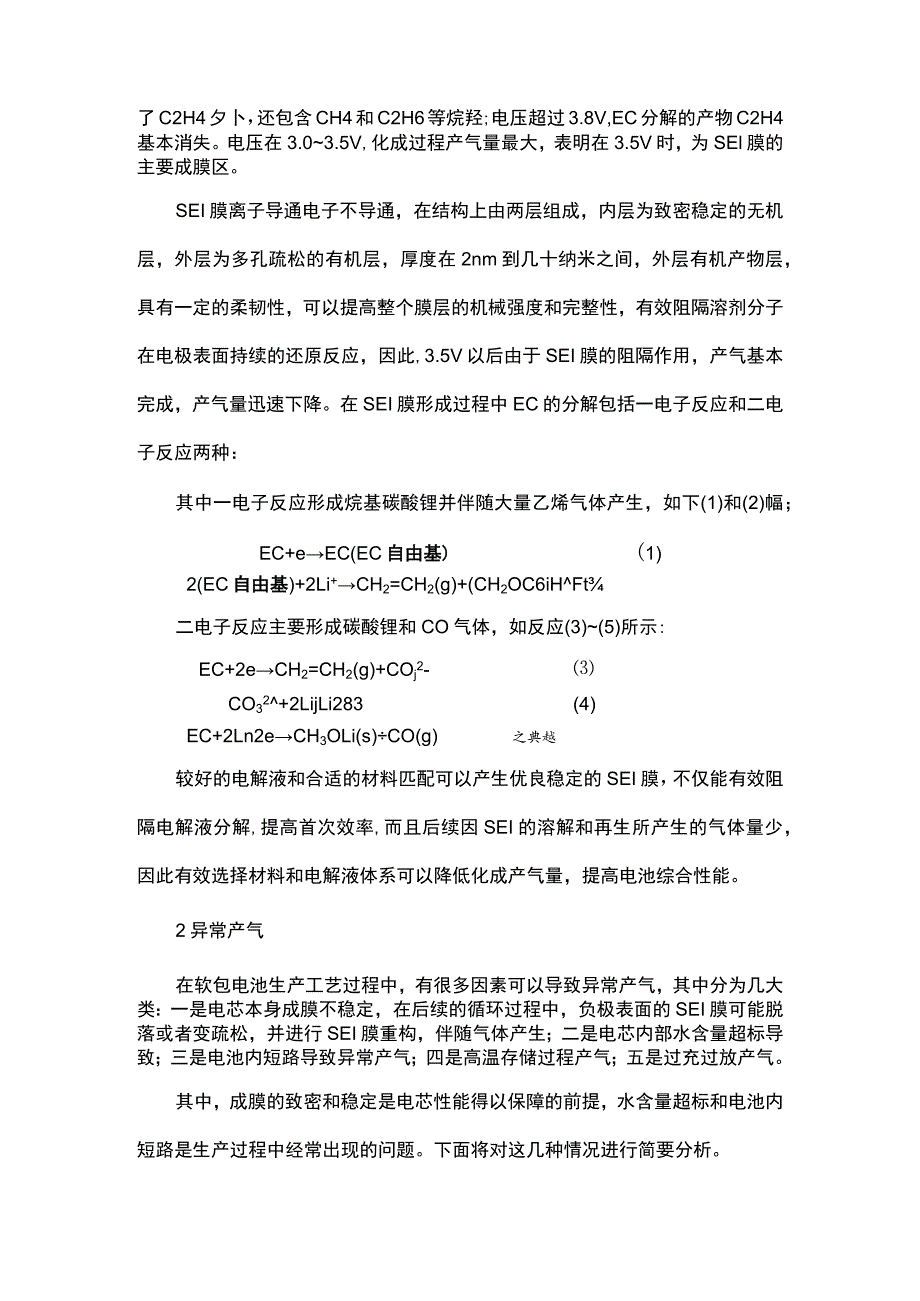

2、部压力过大时,容易撑开包装铝箔,造成漏液、腐蚀等严重损害。因此了解电芯整个产气过程,防止异常产气发生是软包装锂离子电池生产的关键。1化成产气化成产气是指在电芯制造工艺过程的化成工序,也即电池的首次充电过程中,电解液在电极表面发生了氧化、还原反应,形成固体电解质膜(SEl膜)时伴随着产气;中国电子科技集团公司第十八研究所的陈益奎等研究了正极、负极产气量对比与气体成分分析,得出电池出化成阶段产气主要集中在电池负极。厦大宝龙电池研究所的黄丽等人详细研究了不同化成电压下,所产生的气体种类和数量。研究结果表明,在2.5V以下,产气主要为H2和C02;2.5V以后,EC少量开始分解,产物主要为C2H4;3

3、V后,电解液中DMC和EMC开始分解,产气除了C2H4夕卜,还包含CH4和C2H6等烷羟;电压超过3.8V,EC分解的产物C2H4基本消失。电压在3.03.5V,化成过程产气量最大,表明在3.5V时,为SEl膜的主要成膜区。SEI膜离子导通电子不导通,在结构上由两层组成,内层为致密稳定的无机层,外层为多孔疏松的有机层,厚度在2nm到几十纳米之间,外层有机产物层,具有一定的柔韧性,可以提高整个膜层的机械强度和完整性,有效阻隔溶剂分子在电极表面持续的还原反应,因此,3.5V以后由于SEI膜的阻隔作用,产气基本完成,产气量迅速下降。在SEI膜形成过程中EC的分解包括一电子反应和二电子反应两种:其中一

4、电子反应形成烷基碳酸锂并伴随大量乙烯气体产生,如下(1)和(2)幅;EC+eEC(EC自由基)(1)2(EC自由基)+2Li+CH2=CH2(g)+(CH2OC6iHFt二电子反应主要形成碳酸锂和CO气体,如反应(3)(5)所示:EC+2eCH2=CH2(g)+COj2-CO32+2LijLi283(4)EC+2Ln2eCH3OLi(s)CO(g)之典越较好的电解液和合适的材料匹配可以产生优良稳定的SEI膜,不仅能有效阻隔电解液分解,提高首次效率,而且后续因SEI的溶解和再生所产生的气体量少,因此有效选择材料和电解液体系可以降低化成产气量,提高电池综合性能。2异常产气在软包电池生产工艺过程中,

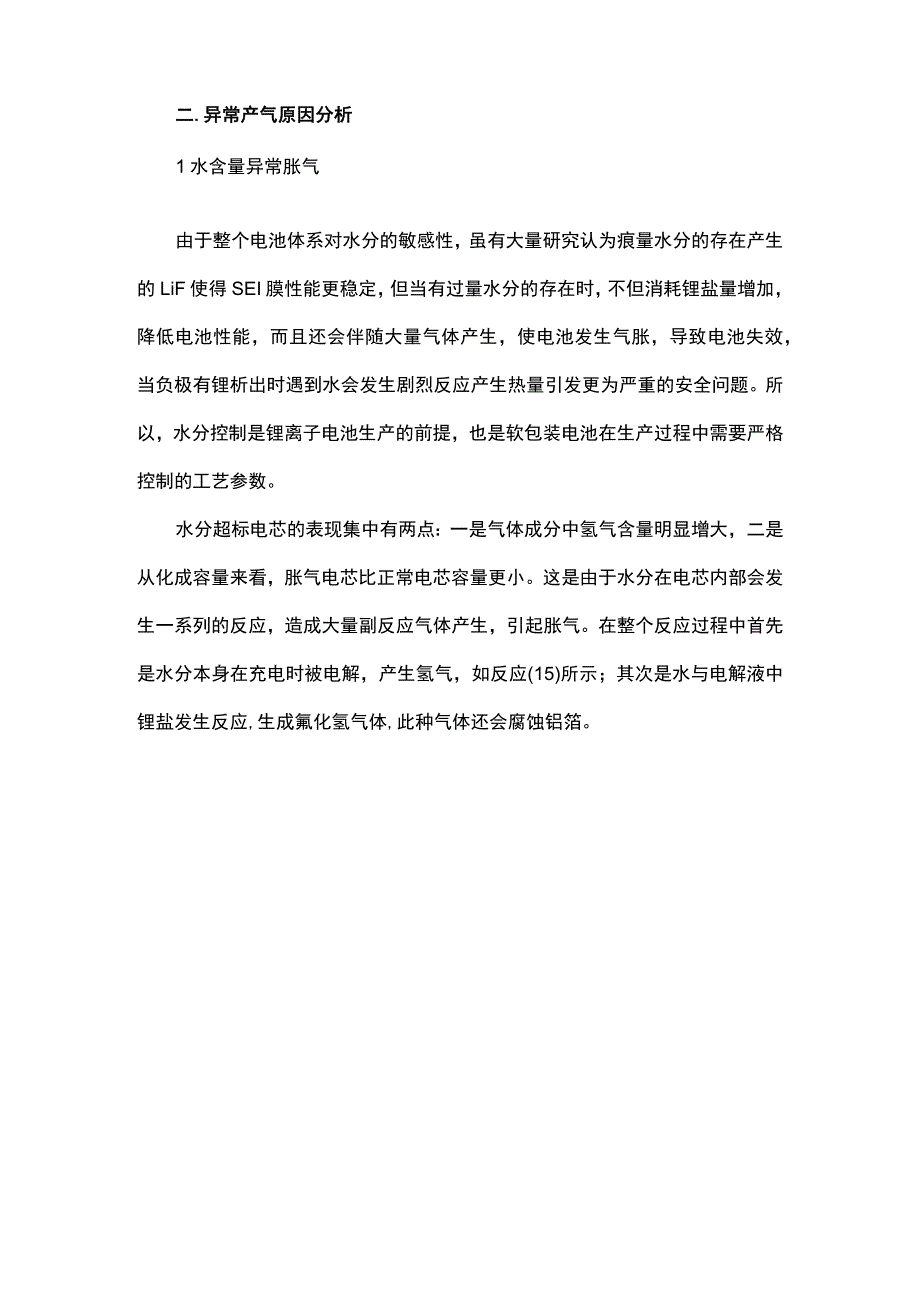

5、有很多因素可以导致异常产气,其中分为几大类:一是电芯本身成膜不稳定,在后续的循环过程中,负极表面的SEI膜可能脱落或者变疏松,并进行SEI膜重构,伴随气体产生;二是电芯内部水含量超标导致;三是电池内短路导致异常产气;四是高温存储过程产气;五是过充过放产气。其中,成膜的致密和稳定是电芯性能得以保障的前提,水含量超标和电池内短路是生产过程中经常出现的问题。下面将对这几种情况进行简要分析。二.异常产气原因分析1水含量异常胀气由于整个电池体系对水分的敏感性,虽有大量研究认为痕量水分的存在产生的LiF使得SEI膜性能更稳定,但当有过量水分的存在时,不但消耗锂盐量增加,降低电池性能,而且还会伴随大量气体产

6、生,使电池发生气胀,导致电池失效,当负极有锂析出时遇到水会发生剧烈反应产生热量引发更为严重的安全问题。所以,水分控制是锂离子电池生产的前提,也是软包装电池在生产过程中需要严格控制的工艺参数。水分超标电芯的表现集中有两点:一是气体成分中氢气含量明显增大,二是从化成容量来看,胀气电芯比正常电芯容量更小。这是由于水分在电芯内部会发生一系列的反应,造成大量副反应气体产生,引起胀气。在整个反应过程中首先是水分本身在充电时被电解,产生氢气,如反应(15)所示;其次是水与电解液中锂盐发生反应,生成氟化氢气体,此种气体还会腐蚀铝箔。H2OeOH+l2H2(g)(15)OH-+LTLiOH(s)(16)1.iO

7、HLi+eLiO(s)+l2H2(g)(17)1.iPFrLiF+PF5(18)PF5+H2O2HF+POF3二锂平劈正从表1的气体成分分析对比可以很明显地看出,水含量异常导致的胀气电芯中氢气的含量明显增多,放置时产生的HF极易与铝箔发生腐蚀反应,因此气体成分中未检测到HF的存在。表1正常电芯和胀气电芯气体成分分析气体成分/%CO2C2114C2H6C3H6CjH8H2CH4CO正常电池0.1362.211.990.320.5815.053.0816.630.1152.901.690.270.4915.982.6214.14涨气电池0.0559.8313.490.420.3657.98LIt水

8、含量的引入使得电池内部发生副反应,造成界面破坏,化成过程中极化增大,很容易达到充电电位,使得充电时间普遍比正常电芯小,因此充电容量比正常电芯更小(图Do胀气电芯正常电芯2 000I oon100循环次数qv-=-w1 400200300图1胀气电芯与正常电芯化成充电容量对比电芯内部水含量超标,引发原因有多种,但大致可分为两大类:一种是由于封装不良,后续空气中的水分进入电芯内部导致;另一种是生产工艺过程中水分控制不良导致,如膜片未烘干即进行注电解液操作;干燥房水含量超标;电解液在使用过程中引入了水分等。如图2所示,随着时间增加,裸电芯内部水含量不断增加,真空烘烤后的裸电芯应及时进行注液封口,防止

9、随着放置时间的增长水分又重新进入膜片,导致后续的胀气发生。l XAadW图2真空烘烤后裸电芯随时间增加水含量变化曲线2内短路胀气电池在生产过程中,当有内短路点出现时,局部温度急剧升高,导致电解液分解,对此种胀气电池的气体成分进行分析发现C02含量大大增加,这是由于电解液在高温和痕量水的存在下与LiPF6的分解产物PF5发生反应(20)和(21),使得82量明显增加,发生气胀。CH3OCCH3PF5CH3OCOOPF4+CH3F(20)CH3OCOOPF4PF3OCO2+CH4HF2翌郎管多由于内短路发生时,温度可以达到200。C以上,并使隔膜烧灼碳化,此种电芯拆解时一般可以发现烧灼的短路点,且

10、在高温下正极Li0.5CoO2发生分解产生的氧气加速了电解液中主要溶剂EC的分解,如下面反应所示,使得气体鼓胀一般较为严重(表2)o表2正常电芯和胀气电芯的气体成分对比气体成分/%CO2c2C2H6CIH6C3H8H2CH4ICO正常电池0.1359.591.980.300.57929T05IKnoI胀气电池86.800.102.100.100308.701.80TETfT3高温存储及过充过放胀气在高温存储及过充过放过程中zLiCoO2处于亚稳状态,极不稳定,会发生如下分解反应,如(22)(24)所示:1.i05CoO2l2LiCoO2l6Co3O4+l6O2(22)C2H5OCC2H5(DE

11、C)+O25H2CH5CO2(23)2CH2OCCH2(EC5O24H2O+6CO2建理管此外,当SEI膜稳定性较低时,膜外层与电解液接触的有机层会随着温度的升高发生溶解,如(CH20CO2Li)2作为SEI膜烷基酯锂层的主要成分,很不稳定,易发生如(25)的分解反应,产生气体,电芯发生鼓胀;(CH2OCO2Li)2Li2CO3+C2H4CO2+1/2O?.我就辔乎三、抑制异常产气的措施在正常电压范围内,产气量较少,而且大多为碳氢化合物,当有异常产气发生时,会产生大量气体,破坏电极界面结构,导致电解液分解失效,严重时冲破封装区造成漏液,腐蚀危险。抑制异常产气需要从材料设计和制造工艺两方面着手。

12、首先要设计优化材料及电解液体系保证形成致密稳定的SEI膜,提高正极材料的稳定性,抑制异常产气的发生。针对电解液的处理常常采用添加少量的成膜添加剂的方法使SEI膜更均匀、致密,减少电池在使用过程中的SEI膜脱落和再生过程产气导致电池鼓胀。相关研究已有报道并在实际中得到应用,如哈尔滨理工大学的成夙等报道,使用成膜添加剂VC可以减少电池气胀现象。但研究多集中在单组分添加剂上,效果有限。华东理工大学的曹长河等人,采用VC与PS复合作为新型电解液成膜添加剂,取得了很好的效果,电池在高温搁置和循环过程中产气明显减少。研究表明,EC、VC形成的SEI膜组分为线性烷基碳酸锂,高温下附在LiC的烷基碳酸锂不稳定

13、,分解生成气体(如C02等)而产生电池鼓胀。而PS形成的SEI膜为烷基磺酸锂,虽膜有缺陷,但存在着一定的二维结构,附在LiC高温下仍较稳定。当VC和PS复合使用时,在电压较低时PS在负极表面形成有缺陷的二维结构,随着电压的升高VC在负极表面又形成线性结构的烷基碳酸锂,烷基碳酸锂填充于二维结构的缺陷中,形成稳定附在LiC具有网络结构的SEI膜。此种结构的SEI膜大大提高了其稳定性,可以有效抑制由于膜分解导致的产气。此外由于正极钻酸锂材料与电解液的相互作用,使其分解产物会催化电解液中溶剂分解,所以对于正极材料进行表面包覆,不但可以增加材料的结构稳定性,还可以减少正极与电解液的接触,降低活性正极催化分解所产生的气体。因此,正极材料颗粒表面形成稳定完整的包覆层也是目前的一大发展方向。其次要严格控制制造工艺过程参数保证封装可靠性,防止电池内部水分过量引起的胀气,控制方法如下:(1)电芯卷绕完成后干燥充分,防止膜片中水分含量超标;(2)严格控制真空烘烤后电芯到注液时间及干燥房湿度;(3)保证注液手套箱密封性;(4)控制电解液中水分和游离酸含量;(5)规范电解液存储环境及密封条件,防止电解液在使用及存放过程中进入过量水分;(6)采用闭口加压化成或者外置气囊化成后抽真空封口排气;(7)采用多步化成和高温搁置工艺,保证产气完全;(8)提高封装可靠性。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 论文 > 管理论文

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
