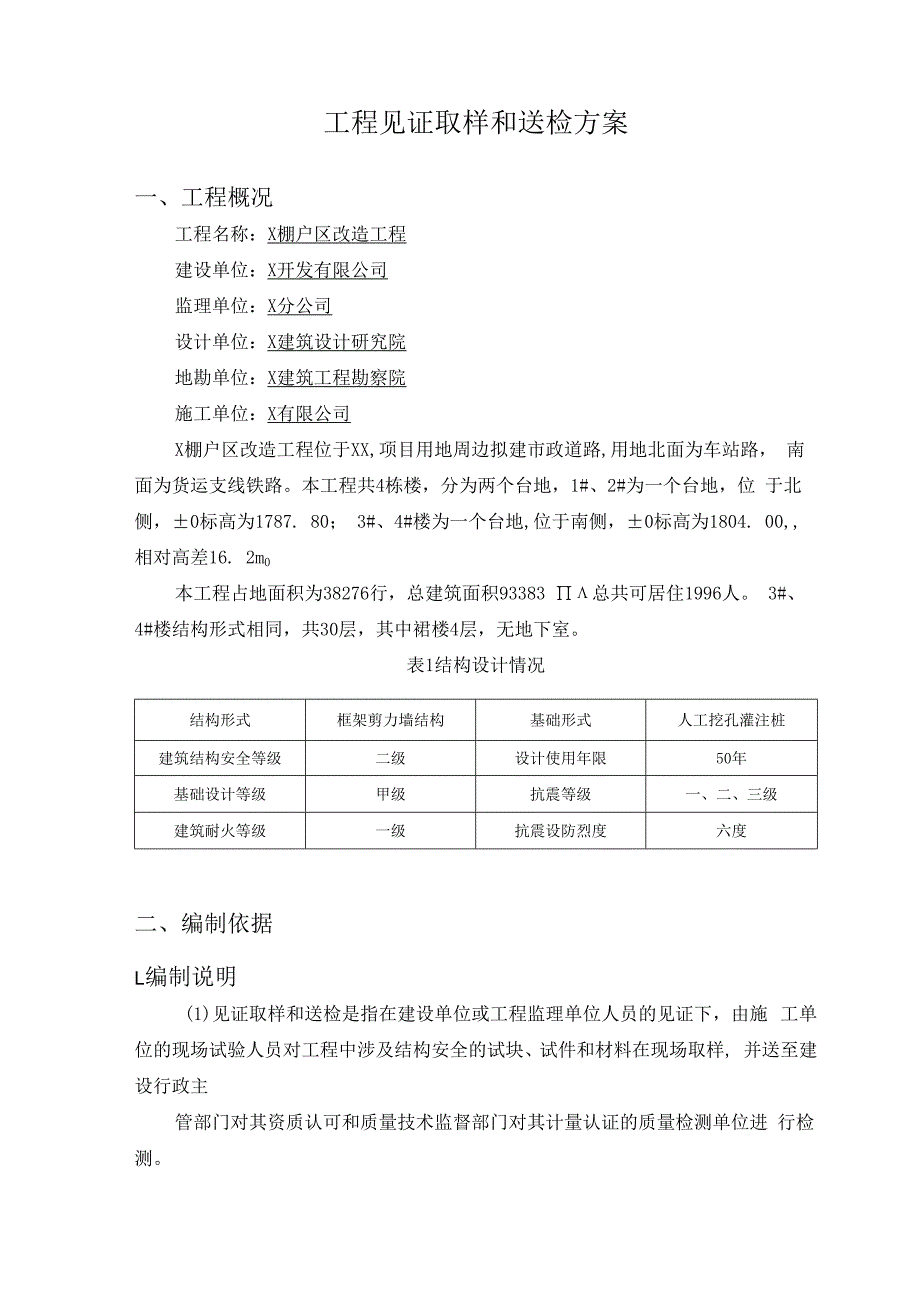

1、工程见证取样和送检方案一、工程概况工程名称：X棚户区改造工程建设单位：X开发有限公司监理单位：X分公司设计单位：X建筑设计研究院地勘单位：X建筑工程勘察院施工单位：X有限公司X棚户区改造工程位于XX,项目用地周边拟建市政道路,用地北面为车站路， 南面为货运支线铁路。本工程共4栋楼，分为两个台地，1#、2#为一个台地，位 于北侧，0标高为1787. 80； 3#、4#楼为一个台地,位于南侧，0标高为1804. 00, 相对高差16. 2m0本工程占地面积为38276行，总建筑面积93383 总共可居住1996人。 3#、4#楼结构形式相同，共30层，其中裙楼4层，无地下室。表1结构设计情况结构形

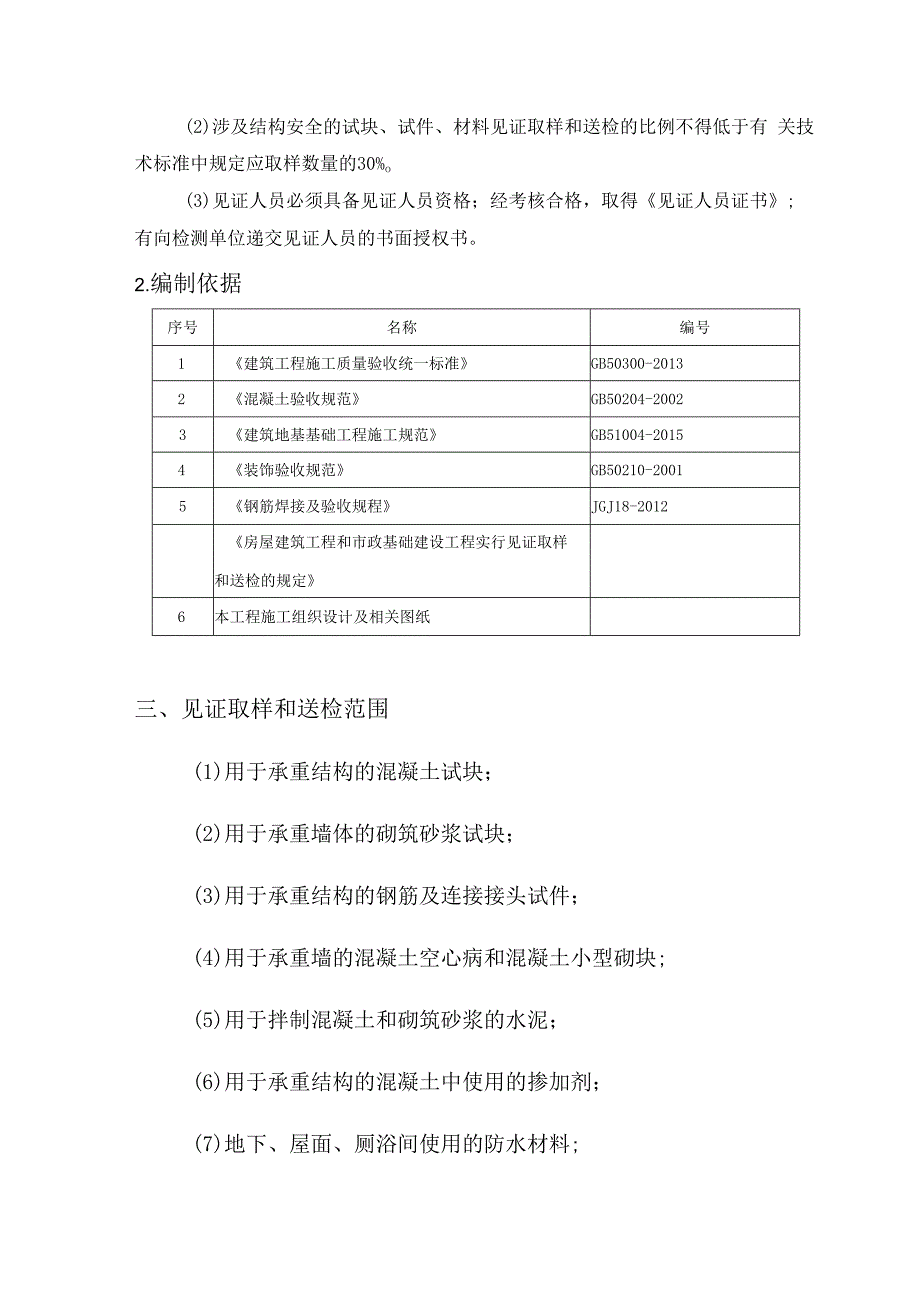

2、式框架剪力墙结构基础形式人工挖孔灌注桩建筑结构安全等级二级设计使用年限50年基础设计等级甲级抗震等级一、二、三级建筑耐火等级一级抗震设防烈度六度二、编制依据L编制说明(1)见证取样和送检是指在建设单位或工程监理单位人员的见证下，由施 工单位的现场试验人员对工程中涉及结构安全的试块、试件和材料在现场取样, 并送至建设行政主管部门对其资质认可和质量技术监督部门对其计量认证的质量检测单位进 行检测。(2)涉及结构安全的试块、试件、材料见证取样和送检的比例不得低于有 关技术标准中规定应取样数量的30%o(3)见证人员必须具备见证人员资格；经考核合格，取得见证人员证书; 有向检测单位递交见证人员的书面授

3、权书。2.编制依据序号名称编号1建筑工程施工质量验收统一标准GB50300-20132混凝土验收规范GB50204-20023建筑地基基础工程施工规范GB51004-20154装饰验收规范GB50210-20015钢筋焊接及验收规程JGJ18-2012房屋建筑工程和市政基础建设工程实行见证取样和送检的规定6本工程施工组织设计及相关图纸三、见证取样和送检范围(1)用于承重结构的混凝土试块；(2)用于承重墙体的砌筑砂浆试块；(3)用于承重结构的钢筋及连接接头试件；(4)用于承重墙的混凝土空心病和混凝土小型砌块;(5)用于拌制混凝土和砌筑砂浆的水泥；(6)用于承重结构的混凝土中使用的掺加剂；(7)地

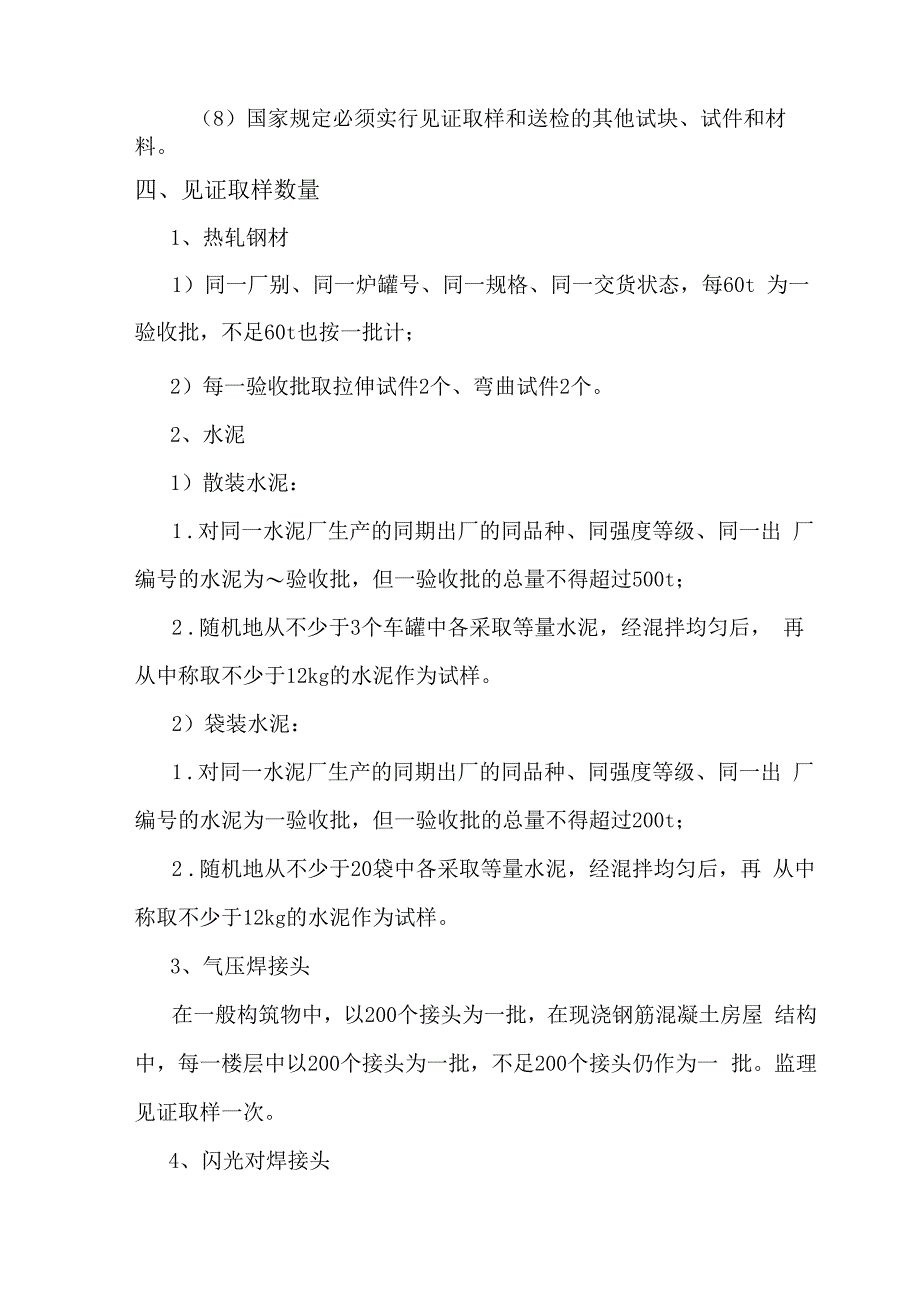

4、下、屋面、厕浴间使用的防水材料;（8）国家规定必须实行见证取样和送检的其他试块、试件和材 料。四、见证取样数量1、热轧钢材1）同一厂别、同一炉罐号、同一规格、同一交货状态，每60t 为一验收批，不足60t也按一批计；2）每一验收批取拉伸试件2个、弯曲试件2个。2、水泥1）散装水泥：1 .对同一水泥厂生产的同期出厂的同品种、同强度等级、同一出 厂编号的水泥为验收批，但一验收批的总量不得超过500t；2 .随机地从不少于3个车罐中各采取等量水泥，经混拌均匀后， 再从中称取不少于12kg的水泥作为试样。2）袋装水泥：1 .对同一水泥厂生产的同期出厂的同品种、同强度等级、同一出 厂编号的水泥为一验收批

5、，但一验收批的总量不得超过200t；2 .随机地从不少于20袋中各采取等量水泥，经混拌均匀后，再 从中称取不少于12kg的水泥作为试样。3、气压焊接头在一般构筑物中，以200个接头为一批，在现浇钢筋混凝土房屋 结构中，每一楼层中以200个接头为一批，不足200个接头仍作为一 批。监理见证取样一次。4、闪光对焊接头以同一班内，同一焊工按同一标准焊件的200个同类型接头为一 批，监理见证取样一次。不足200个接头时按一批见证取样。5、电弧焊接头同钢筋级别，同接头型式，以300个同类型接头为一批，不足300 个时，仍作为一批监理见证取样一次。6、电渣压力焊接头在一般构筑物中，以300个同类型接头（同

6、钢筋级别，同钢筋直 径）为一批，在现浇钢筋混凝土框架结构中，每一楼层中以300个同 类型接头为一批，不足300个时，仍作为一批监理见证取样一次。7、机械连接1）工艺检验：在正式施工前，按同批钢筋、同种机械连接形式的 接头试件不少于3根，同时对应截取接头试件的母材，进行抗拉强度 试验。2）现场检验：接头的现场检验按验收批进行。同一施工条件下采 用同一批材料的同等级、同形式、同规格的接头每500个为一验收批。 不足500个接头也按一批计。每一验收批必须在工程结构中随机截取 3个试件做单向拉伸试验。在现场连续检验10个验收批，其全部单 向拉伸试件一次抽样均合格时，验收批接头数量可扩大一倍。8、砂1）

7、以同一产地、同一规格每40（W或600t为一验收批，不足400m3 或60Ot也按一批计，每一验收批取样一组（20kg）；2）当质量比较稳定、进料t较大时，可定期检验；3）取样部位应均匀分部，在料堆上从8个不同部位抽取等量试样 （每份Ilkg）。然后用四分法缩至20kg,取样前先将取样部位表面 铲除。9、石子1）以同一产地、同一规格每zIOOn?或600t为一验收批，不足4OOm3 或60Ot也按一批计。每一验收批取样一组；2）当质量比较稳定，进料量较大时，可定期检验。3 ） 一组试样40kg （最大粒径IOmnbI6mm、20mm）或80kg （最大 粒径31.5mm、40mm）取样部位应均

8、匀分布，在料堆上从五个不同的 部位抽取大致相等的试样15份（料堆的顶部、中部、底部）。每份 540kg,然后缩分到40kg或60kg送试。10、混凝土外加剂1）掺量大于1% （含1%）的同品种、同一编号的外加剂，每IOOt 为一验收批，不足IOOt也按一批计。掺量不小于整的同品种、同一 编号的外加剂，每50t为一验收批，不足50t也按一批计；2）从不少于三个点取等量样品混匀；3）取样数量，不少于0. 5t水泥所需量。11、普通混凝土 试块的留置要求：1）每拌制100盘且不超过IOOm3的同配合比的混凝土，取样不得 少于一次；2）每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；

9、3）当一次连续浇筑超过IOOonl3时，同一配合比混凝土每200淀混 凝土取样不得少于一次；4）每一楼层，同一配合比的混凝土，取样不得少于一次。12、抗渗混凝土1）同一混凝土强度等级、抗渗等级、同一配合比，生产工艺基本 相同，每单位工程不得少于两组抗渗试块（每组6个试块）。2）试块应在浇筑地点制作，其中至少一组应在标准条件下养护， 其余试块应与构件相同条件下养护。3）留置抗渗试件的同时需留置抗压强度试件并应取自同一盘混凝 土拌合物中。每次取样应至少留置一组标准养护试件，同条件养护试 件的留置组数应根据实际需要确定。13、建筑砂浆每一楼层或250方砌体所用同配合比砂浆取样一次；在砌筑地点 随机取

10、样。14、防水卷材1）以同一生产厂的同一品种、同一等级的产品，每5001000卷 抽4卷，100499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外 观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检 验；2）将试样卷材切除距外层卷头2500mm顺纵向截取600mm的2块 全幅卷材送试。1）同一生产厂，以甲组分每5t为一验收批，不足5t也按一批计 算，乙组分按产品重量配比相应增加；2）每一验收批按产品的配比分别取样，甲、乙组分样品总重为 2kg；3）搅拌均匀后的样品，分别装入干燥的样品容器中，样品容器内 应留有5%的空隙，密封并作好标志。16、水泥基渗透结晶型防水材料1）以同一类型、

11、同一型号的产品每50t为一验收批，不足50t的 也按一批计。2）从10袋以上或10桶以上随机取样。水泥基结晶型防水涂料共 取样IOkg,水泥基渗透结晶型防水剂每次取样量不少于0. 2t水泥所 需的外加剂量。取样后应充分拌合均匀。一分为二，一份按标准进行 试验，另一份密封保存一年，以备复验用。17、高分子防水材料止水带1）以同一生产厂、同月生产、同标记的产品为一验收批。2）在外观检验合格的样品中随时抽取足够的试样，进行物理检验。18、建筑用硅酮结构密封胶1）以同一生产厂、同一类型，同一品种的产品，每5t为一验收 批，不足5t也按一批计。2）随机抽样，抽取量应满足检验需用量（约0.5kg）。从原包

12、装 双组分结构胶中抽样后，应立即另行密封包装。1）在压实填土的过程中，应分层取样检验土的干密度和含水率：基坑每50100m2应不少于1个检验点。基坑每1020应不少于1个检验点。2）场地平整：每100400mm2取1点，但不应少于10点。长度、宽度、边坡为每20m取1点，每边不应少于1点。注：当用环刀取样时，取样点应位于每层2/3的深度处。20、幕墙需按要求进行抗风压试验、空气渗透试验、雨水渗漏试 验。21、建筑排水用硬聚氯乙烯管材1）同一生产厂，同一原料、配方和工艺的情况下生产的同一规格 的管材，每30t为一验收批，不足30t也按一批计；（2）在计数合格的产品中随机抽取3根试件，进行纵向回缩

13、率和 扁平试验；22、建筑排水用硬聚氯乙烯管件1）同一生产厂，同一原料、配方和工艺情况下生产的同一规格 的管件，每5000件为一验收批，不足5000件也按一批计；2）抽样方案按GB 2828-87的规定进行。五、见证人员的职责1、取样时，见证人员必须在现场进行见证。2、见证人员必须对试样进行监护。3、见证人员必须和施工人员一起将试样送至检测单位。4、见证人员必须在检验委托单上签字。5、见证人员对试样的代表性和真实性负责。六、送检程序1、检查试块（件）制作的人员上岗证书，杜绝无证上岗。2、审核承包单位上报的试块（件）检测单位的资质证书是否符 合要求。3、对所有进场的原材料先检查其厂家、数量、规格、外观等是 否符合要求，并要求承包商实时提供质保资料，核对是否与现场实际 相符。4、对进场的原材料（包括商品碎）按规范要求的数量进行随到 随抽，并现场监督试块（件）制作人员按规范要求进行取样与制作， 严禁弄虚作假。5、对焊接头按规范要求的数量在现场制作好的成品接头中随机 抽取，并对取样进行现场监督。6、对所取的试块（件），及时在检测委托单上签字并见证送样。7、认真做好各种取样与送检记录，做好试验结果的统计、整理 与归档工作。
