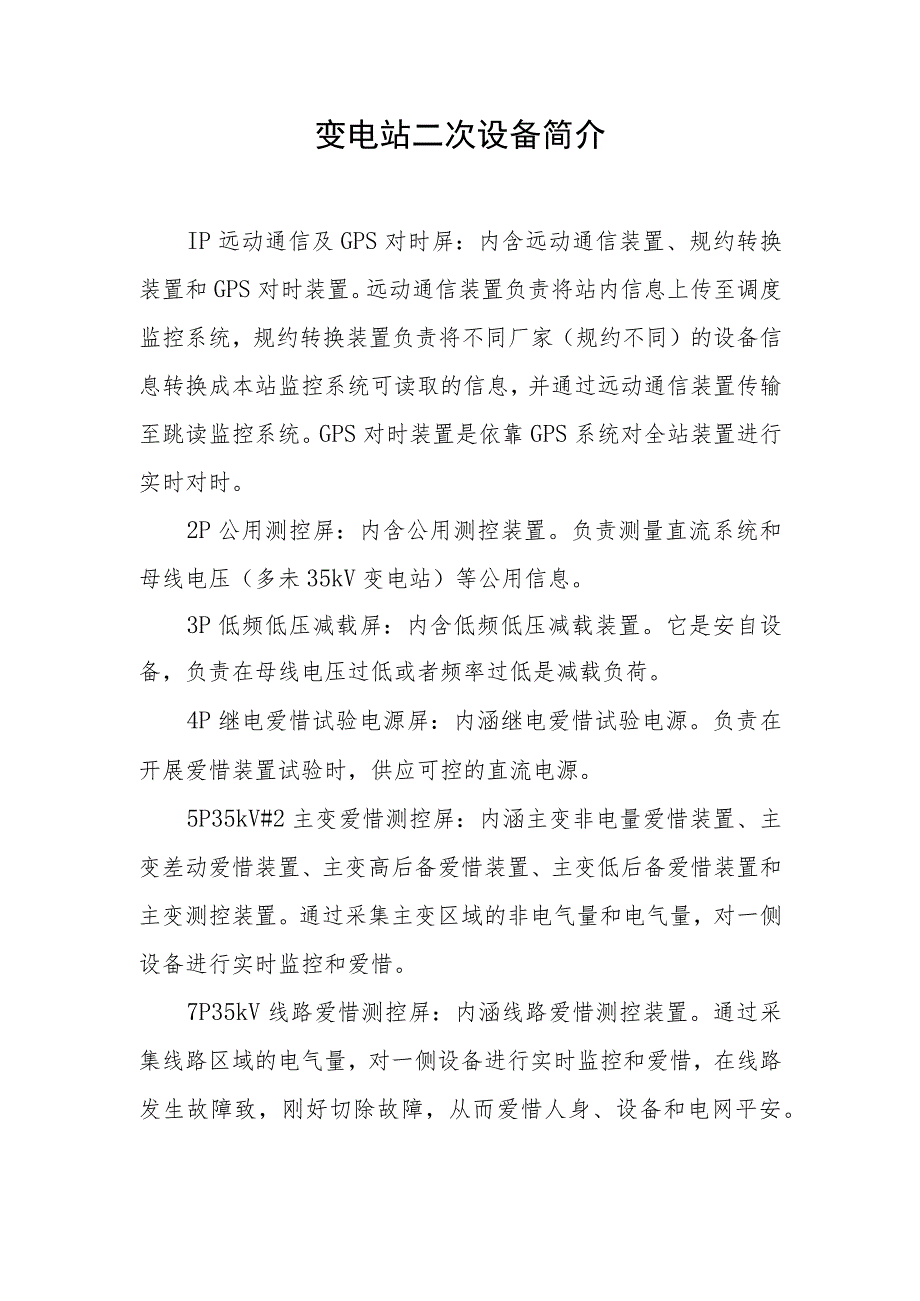

1、变电站二次设备简介IP远动通信及GPS对时屏:内含远动通信装置、规约转换装置和GPS对时装置。远动通信装置负责将站内信息上传至调度监控系统,规约转换装置负责将不同厂家(规约不同)的设备信息转换成本站监控系统可读取的信息,并通过远动通信装置传输至跳读监控系统。GPS对时装置是依靠GPS系统对全站装置进行实时对时。2P公用测控屏:内含公用测控装置。负责测量直流系统和母线电压(多未35kV变电站)等公用信息。3P低频低压减载屏:内含低频低压减载装置。它是安自设备,负责在母线电压过低或者频率过低是减载负荷。4P继电爱惜试验电源屏:内涵继电爱惜试验电源。负责在开展爱惜装置试验时,供应可控的直流电源。5P

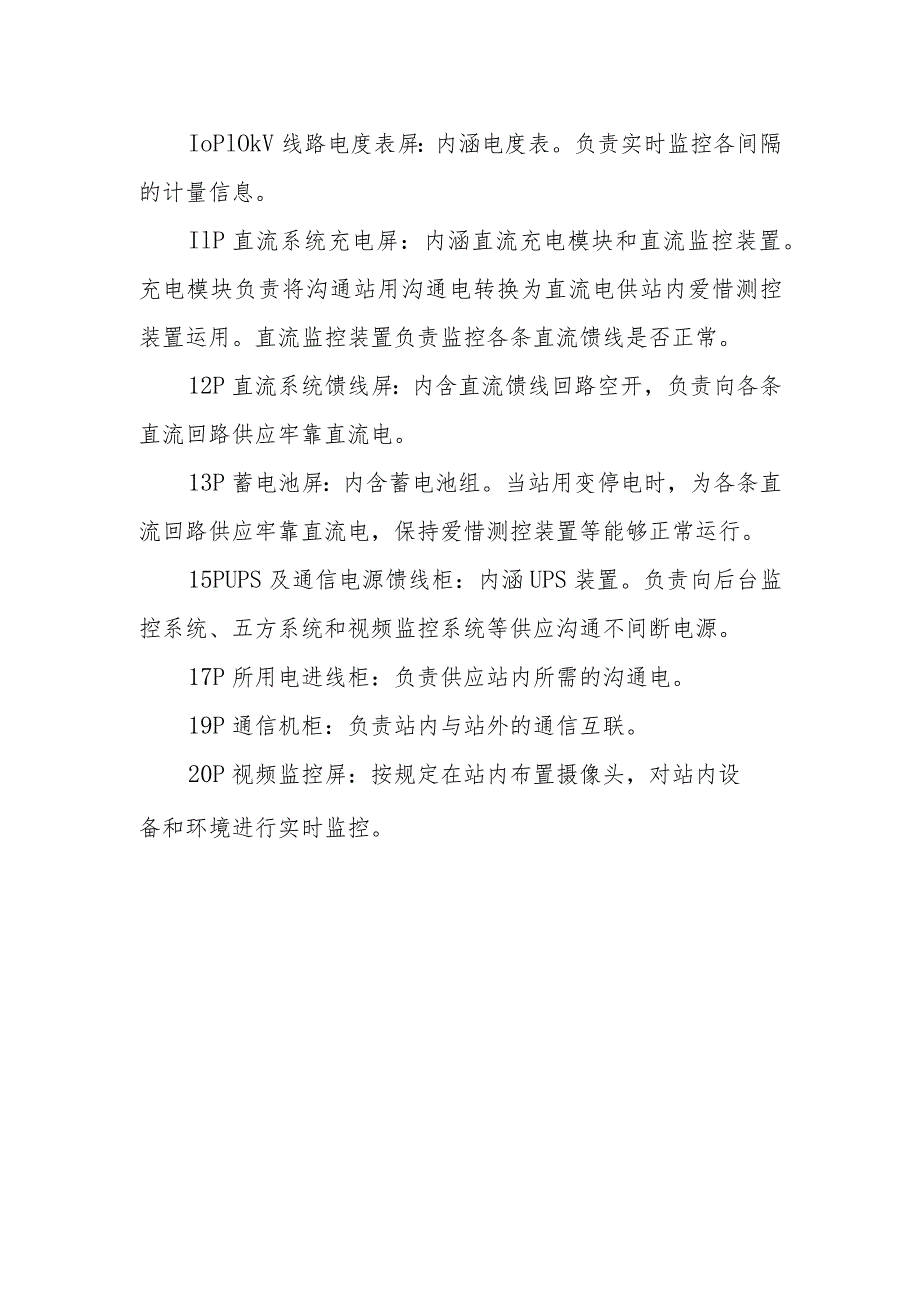

2、35kV#2主变爱惜测控屏:内涵主变非电量爱惜装置、主变差动爱惜装置、主变高后备爱惜装置、主变低后备爱惜装置和主变测控装置。通过采集主变区域的非电气量和电气量,对一侧设备进行实时监控和爱惜。7P35kV线路爱惜测控屏:内涵线路爱惜测控装置。通过采集线路区域的电气量,对一侧设备进行实时监控和爱惜,在线路发生故障致,刚好切除故障,从而爱惜人身、设备和电网平安。IoPlOkV线路电度表屏:内涵电度表。负责实时监控各间隔的计量信息。IlP直流系统充电屏:内涵直流充电模块和直流监控装置。充电模块负责将沟通站用沟通电转换为直流电供站内爱惜测控装置运用。直流监控装置负责监控各条直流馈线是否正常。12P直流系统馈线屏:内含直流馈线回路空开,负责向各条直流回路供应牢靠直流电。13P蓄电池屏:内含蓄电池组。当站用变停电时,为各条直流回路供应牢靠直流电,保持爱惜测控装置等能够正常运行。15PUPS及通信电源馈线柜:内涵UPS装置。负责向后台监控系统、五方系统和视频监控系统等供应沟通不间断电源。17P所用电进线柜:负责供应站内所需的沟通电。19P通信机柜:负责站内与站外的通信互联。20P视频监控屏:按规定在站内布置摄像头,对站内设备和环境进行实时监控。
