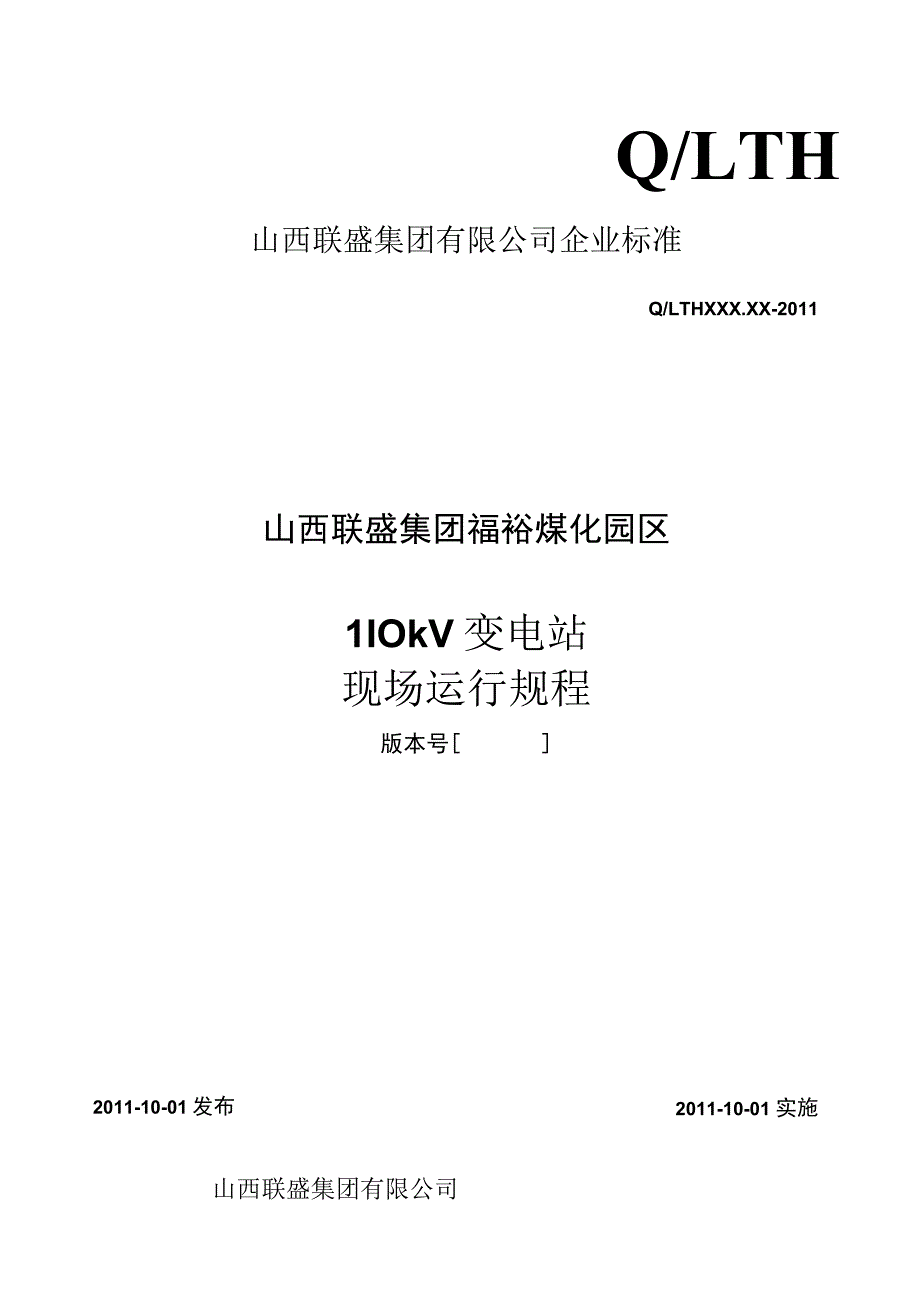

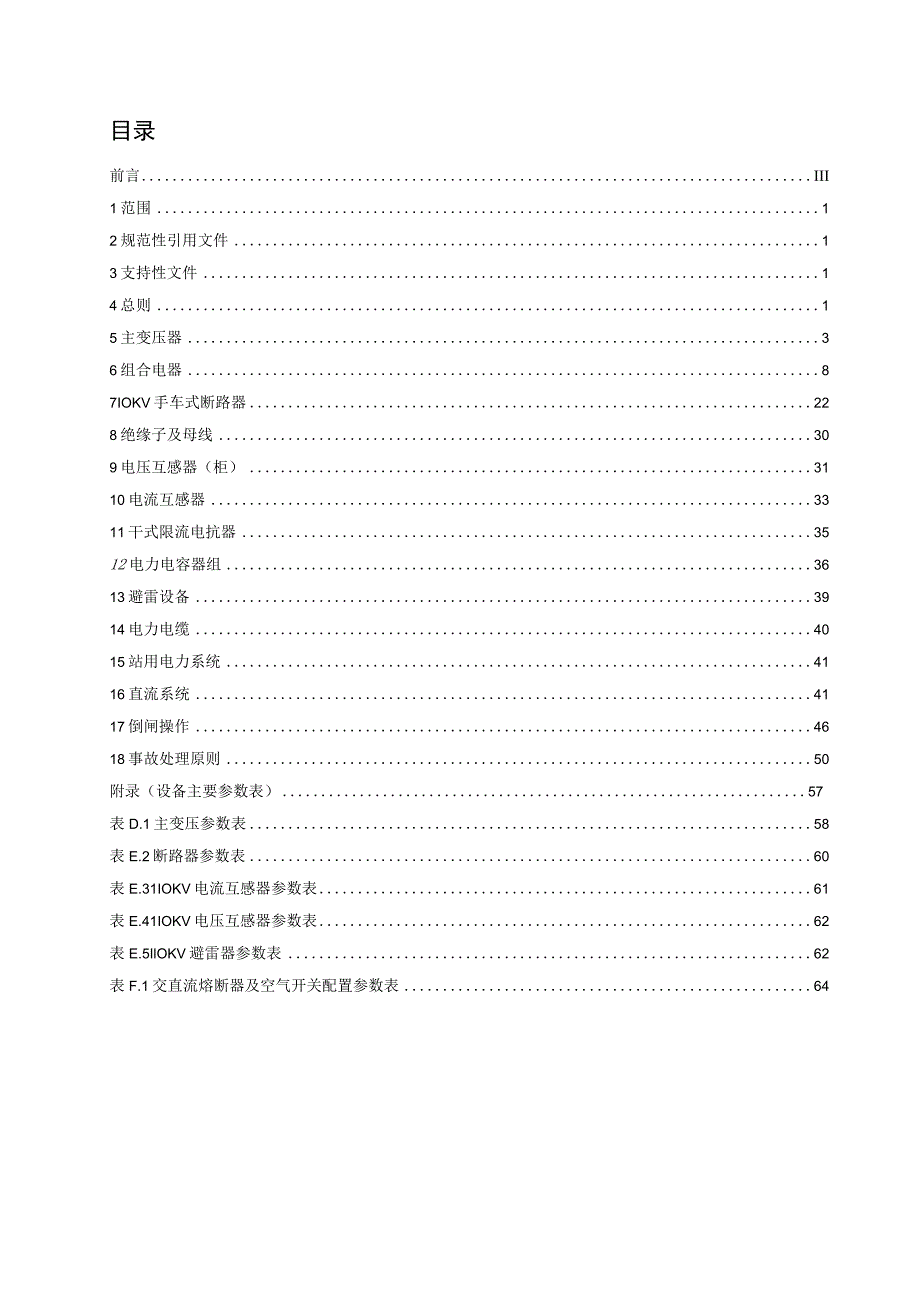

1、备案号,Q/LTH山西联盛集团有限公司企业标准Q/LTHXXX.XX-2011山西联盛集团福裕煤化园区1IOkV变电站现场运行规程版本号2011-10-01 实施2011-10-01发布山西联盛集团有限公司目录前言III1范围12规范性引用文件13支持性文件14总则15主变压器36组合电器87IOKV手车式断路器228绝缘子及母线309电压互感器（柜）3110电流互感器3311干式限流电抗器3512电力电容器组3613避雷设备3914电力电缆4015站用电力系统4116直流系统4117倒闸操作4618事故处理原则50附录（设备主要参数表）57表D.1主变压参数表58表E.2断路器参数表60表E
2、.31IOKV电流互感器参数表61表E.41IOKV电压互感器参数表62表E.5IlOKV避雷器参数表62表F.1交直流熔断器及空气开关配置参数表64-XX.-JL-刖三为加强“精、细、严、实”管理，贯彻“平安第一、预防为主”的方针，必需为电气运行值班人员供应精确、可执行的变电站运行维护规程，确保人身和设备平安。变电站及其供电设备是园区电网的重要组成部分，变电站的运行操作及维护工作是保障福裕煤化电网及煤化工生产平安、牢靠、经济运行的基础。为了更好地指导和规范变电站运行操作及维护人员进行电气设备运行、操作、异样及故障处理，提高运行维护技能，特制定本规程。本规程的制定符合现行国家及行业的相关标准和
3、法规，并结合福裕煤化园区现行设备的实际运行要求而提出，本规程自发布之日起实施。福裕煤化IIokV变电站现场运行规程1范围本规程规定了变电站及其管辖设备的运行、操作、维护、巡察检查及事故处理等工作内容。本规程适用于山西联盛集团福裕煤化公司IIokV变电站。2规范性引用文件DL 408电业平安工作规程（发电厂和变电所电气部分）DL/T 572-95电力变压器运行规程DL/T724-2000电力系统用蓄电池直流电源装置运行与维护技术规程DL/T969-2005变电所运行导则3支持性文件吕梁电力系统调度规程设备厂家技术说明书4总则4. 1变电所简介山西联盛集团福裕煤化IIOkv变电站位于联盛集团中阳管
4、理中心福裕煤化公司生产区内，于2011年11月12日建成投产。现装设有山东鲁能泰山电力设备有限公司生产的SZIO-40000/110型三相双线圈自冷式低噪音、低损耗有载调压变压器共2台，总容量为2*40MVA。变电站接受IlOkV、IOkv两个电压等级，HOkV配电装置接受上海中发依帕超高压电器有限公司生产的三相共箱式GIS组合电器，室内布置，单母线分段接线方式，两回进线，接受架空线路进线:由220KV金罗站供电的IIOkV金福线和IlokV金罗站供电的IIoKV金裕线；两回出线：1主变101和2”主变102。IOkV接受单母分段接线方式，出线16回，选用陕西西高电气成套有限公司制造的ZN63
5、A-12中置式开关柜，共28面。无功补偿装置有四套，容量为4*3000KVar,站用变两台。4.2本站调度管辖范围划分4. 2.1吕梁地调调度管辖范围：地调调度设备：110KV1、H段母线、195、196线路；T、2主变中性点刀闸1010、1020地调管理设备：1、2号主变101、102开关、母联100开关及IOKv母线以及无功补偿设备。5. 2.2中阳县调调度范围：1、2号主变及IOKV所属设备。6. 2.3公司总调度室管辖范围：1OkV线路开关7. 2.4本站管辖设备：站用变380V系统、直流220V系统4.2.5留意：本站1、2号主变及无功补偿设备为两级调度管理设备。其状态发生变更时,在
6、操作前应得到地调批准；101-3、102-3刀闸为双重调度设备（对主变母线侧刀闸的调度权规定为：当母线停用时，由地调下令操作；当主变停送电需拉合母线侧刀闸时,由县调下令操作，但操作前必需得到地调许可。4. 3运行方式公司电力系统运行方式主要包括以下几种：a. UOkV双线路、双主变；b. IlOkV双线路、单主变；CjlOkV单线路、单主变；d. IlOkV单线路、双主变。以上四种运行方式依据生产及检修支配进行调整，目前我站运行方式为单线路、单主变运行。正常运行方式IlOKV系统：单线路、单主变、单母线运行，11OKV金福线带IloKVl段母线供1号主变压器，分段断路器100热备用，110KV
7、H段母线热备用。IOKV系统：1号主变供IOKVI、II段母线，5000分段开关运行。主变压器及中性点接地方式：木站1#、2#主变均为有载调压变压器，正常时，1号主变运行，2号主变热备用，每月切换2号主变带负荷运行一次，带负荷时间不得低于4小时。正常运行时1#主变中性点接地刀闸IOlO在合位，2#主变中性点接地刀闸1020在合位。1、2号主变切换过程中中性点地刀允许短时并列，如1、2号主变长时间并列运行，中性点地刀位置应依据吕梁地调叮嘱执行。站用系统：#1站变带380/22Ov站用全部负荷，#2站用变做充电备用（备自投投入）。直流系统：直流系统接受单母线运行4.3.2允许运行方式A、IlOKV
8、系统单线路、双主变并列运行方式（IOKV分列运行）：金罗22OkV站由金福线经195断路器给本站供电，分段100断路器运行，196断路器停运或热备用（196备用自投）；或者是金罗IlokV站由金裕线经196断路器给本站供电，分段100断路器运行，195断路器停运或热备用（195备用自投）。B、IBKV双线路、双主变分列运行方式（110KV.IOKV分列运行）：IlOkV系统分列运行，即195断路器供IlOKvI母、101断路器供1号主变运行，196断路器供IIOKVn母、102断路器供2号主变运行，分段100在热备用（100备用自投）；IOkV系统I、II段母线分列运行,500K1号站用变、5
9、004、5005、5006、5007、5I-9、5020、5021、5022、5023、5024、5025断路器在I母运行，5002、2号站用变、5II-9、5008、5009、5012、5013、5014、5015、5016、5017、5018、5019断路器在11母运行，分段5000断路器在热备用状态。C、IlOKV双线路、单主变运行方式（IlOKV分列运行，10KV分段运行）：IlOKV195(196)金福(裕)线带HOKVI(II)段母线供1(2)号主变压器运行，2(1)号主变停运，分段断路器100热备用(投备自投)，分段5000断路器运行，UOKVI、II段母线分列运行。5主变压器4
10、.1 概述我站主变总容量为80MVA,选用两台山东鲁能泰山电力设备有限公司生产的SZlO-40000/110型三相双绕组有载调压变压器，于2011年11月12日正式投入运行。4.2 主变压器运行规定及留意事项5. 2.1主变上层油温不宜经常超过85,最高不得超过95；绕组平均温升不得超过65。5. 2.2主变上层油温允许温升为55。5. 2.3主变的允许温升和上层最高运行油温在任何状况下均不行越限运行。5. 2.4主变在检修后均应测绝缘，包括高对地、低对地、高对低，吸取比应大于1.3。5.2.5主变运用期间所测得绝缘电阻值与变压器在安装或大修干燥后投入运行前测的数值对比，是推断变压器运行中绝缘
11、状态的主要依据。同一温度下测得绝缘电阻与前次比较下降且超过50%,或吸取比R,Rm小于1.3,应查明缘由并报告相关部门同意后方可投入运行。5.2.6主变绝缘用兆欧表2500V档位测量绝缘。5.2.7主变投运前冷却装置必需处于完好状态。5.2.8主变投运前爱惜装置必需处于完好状态。5.2.9主变的允许温升和上层最高运行油温没有越限时可在不超过额定值的1.2倍运行。5.2.10主变过负荷期间，上层油温达85C时，无论过负荷时间是否达到规定值，应立刻请示总调，设法停止过负荷。5.2.11 主变过负荷期间，值班人员应加强对变压器本体、引出线头、开关、刀闸及电缆等设备温度监视，发觉异样刚好处理。5.2.
12、12 当主变有较严峻的缺陷(如冷却系统不正常、漏油、有局部过热现象、油中溶解气体、分析结果异样等)或绝缘有弱点时，不宜过负荷运行。5.2.13 过负荷期间值班人员须每小时对主变进行测温、检查，并记录。5.2.14 主变过负荷时值班人员应主动想方法，争取降低负荷，如投入电容器，尽可能提高发电机无功功率。表1主变压器事故过负荷允许运行时辰表过负荷倍数环境温度(eC)0102030401.124:0024:0024:0014:305:101.224:0021:008:003:301:351.311:005:102:451:300:451.43:402:101:200:450:151.51:501:1
13、00:400:160:071.61:000:350:160:080:051.70:300:150:090:05+5.3巡察检查正常巡察检查5.3.1.1油枕和充油套管的油位、油色均应正常，且不渗油、漏油。5.3.1.2油温正常，压力释放阀未动作，分接开关在规定的位置，盖板无破损。5.3.1.3IlOkv侧套管油位应正常，外部清洁，无破损裂纹，无放电痕迹和其它异样现象。5.3.1.4变压器音响正常，无异样的声音。5.3.1.5分接开关机构箱、主变端子箱门关严，分接开关档位指示与监控一样、端子箱内各端子接触牢靠，无严峻锈蚀现象。5.3.1.6气体继电器内充溢油，应无气体。5.3.1.7各引线接头无
14、发热现象,散热风扇运转正常。5.3.1.8吸潮硅胶应有效，粉红色数量不能超过80%以上。5.3.1.9变压器各接地导管与变压器外壳连接并牢靠接地，中性点接地引下线完好，各侧避雷器引线完好，泄漏电流在允许范围内。5.3.1.10变压器各爱惜装置正确投入，监控与现场设备状态一样。5.3.1.11变压器现场温度计指示正确，并与监控显示一样。5.3.2特殊巡察检查5.3.2.1雷雨天气前后应检查主变各侧避雷器的动作状况。5.3.2.2主变承受区外短路电流后，应检查各侧母线有无变形或过热，变压器有无异样声响。5.3.2.3主变轻瓦斯动作后，应加强巡检本体有无漏油、局部过热、油枕油质是否变色劣化。联系相关
15、部门从瓦斯继电器取样分析。5.3.2.4夏季高温应加强主变各侧连接头的温度测试。5.3.2.5大修后投入运行最初4小时应每小时检查一次，416小时内2小时检查一次，以后按正常运行检查。5.3.2.6主变过负荷期间应增加巡检次数。5.3.2.7大风时，检查引线无猛烈摇摆。5.3.2.8大雾天，各部无火花放电现象。5.3.2.9气温剧变时，油枕油面应不超过规定标准线。5.4 主变压器冷却器我站2台主变冷却均接受油浸自冷式，未安装冷却风扇，因此应特殊加强对主变温度的监测。5.5 有载调压装置5.5.1运行操作及留意事项5.5.1.1主变压器有载分接开关，在负载状况下调整分接头以达到调整电压的目的，依据公司要求，IOkV电压应运行在10.1-10.5kV,主变分接头头调整以此为标准。5.5.1.2主变调压操作应依据主变IOkV侧电
