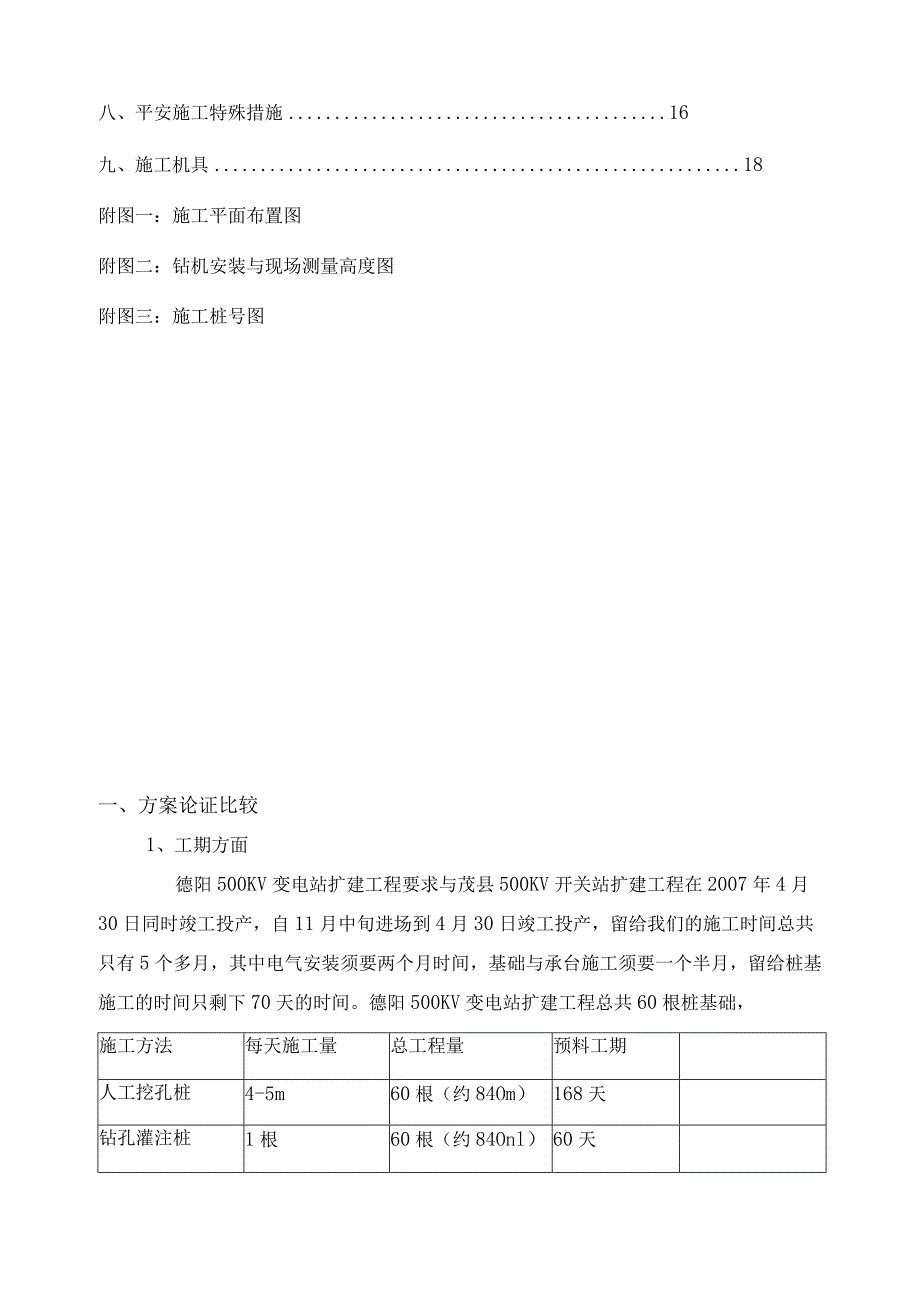

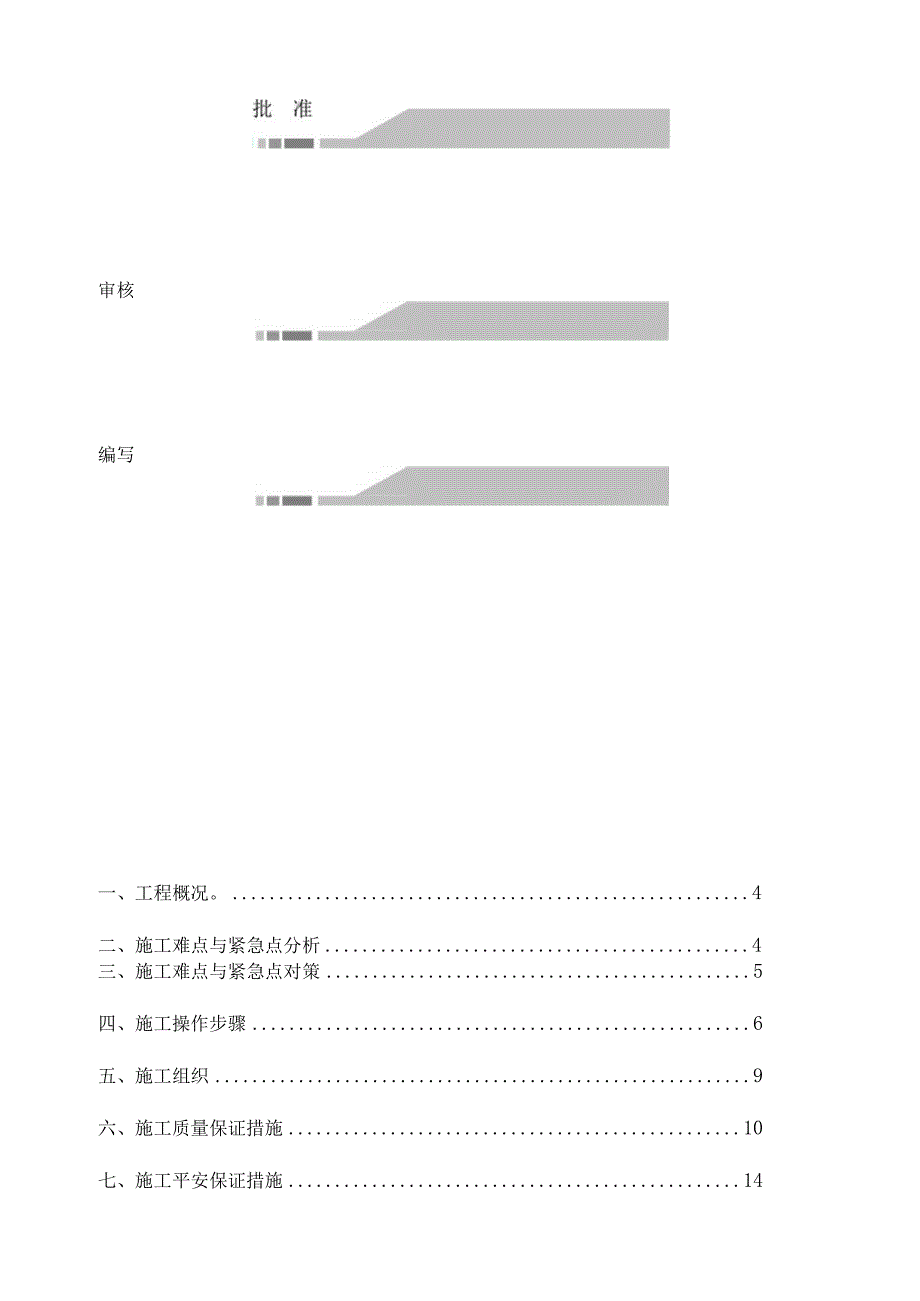

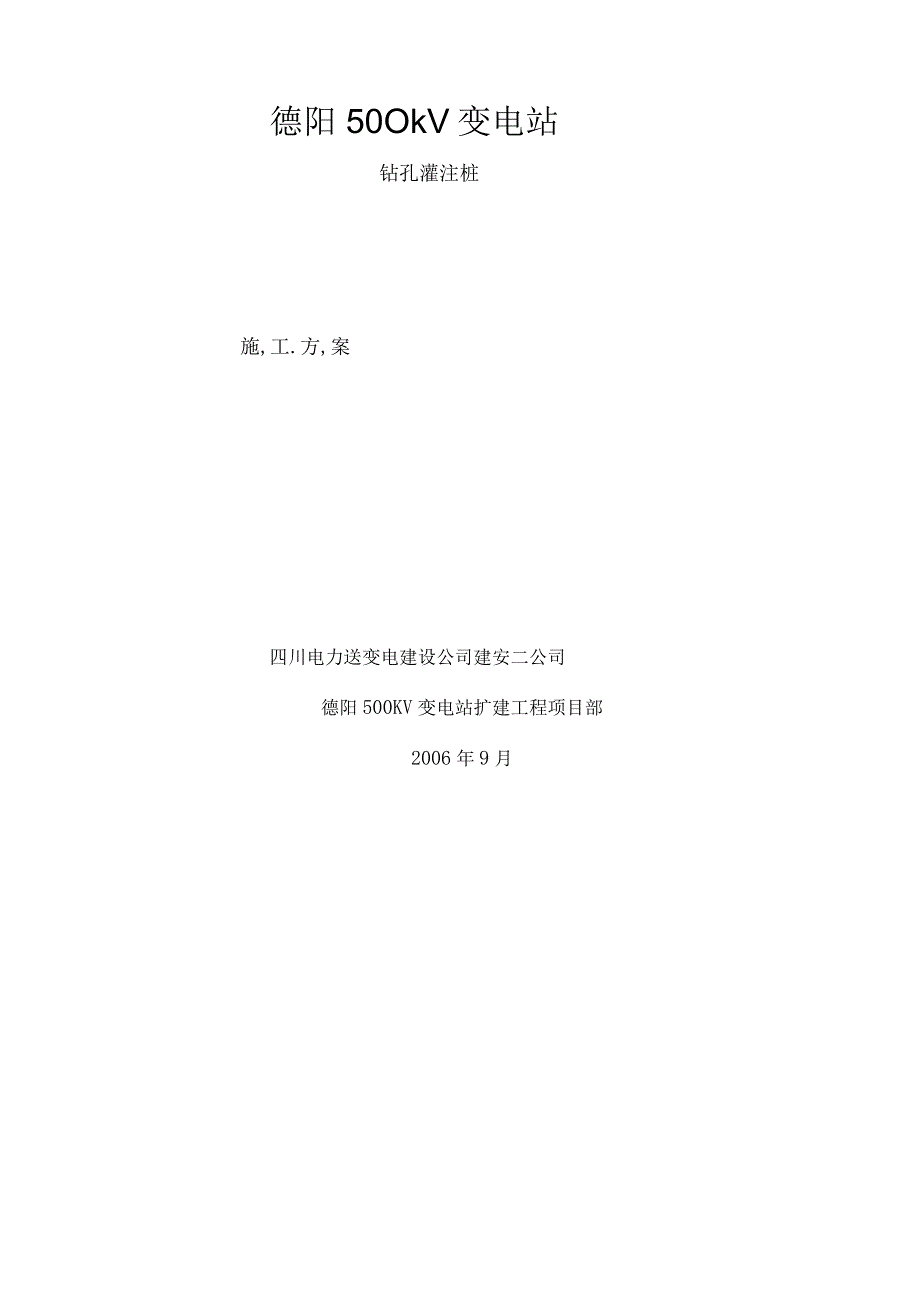

1、德阳50OkV变电站钻孔灌注桩施,工.方,案四川电力送变电建设公司建安二公司德阳500KV变电站扩建工程项目部2006年9月审核编写一、工程概况。4二、施工难点与紧急点分析4三、施工难点与紧急点对策5四、施工操作步骤6五、施工组织9六、施工质量保证措施10七、施工平安保证措施14八、平安施工特殊措施16九、施工机具18附图一：施工平面布置图附图二：钻机安装与现场测量高度图附图三：施工桩号图一、方案论证比较1、工期方面德阳500KV变电站扩建工程要求与茂县500KV开关站扩建工程在2007年4月30日同时竣工投产，自11月中旬进场到4月30日竣工投产，留给我们的施工时间总共只有5个多月，其中电气
2、安装须要两个月时间，基础与承台施工须要一个半月，留给桩基施工的时间只剩下70天的时间。德阳500KV变电站扩建工程总共60根桩基础，施工方法每天施工量总工程量预料工期人工挖孔桩4-5m60根（约84Om）168天钻孔灌注桩1根60根（约84Onl）60天2、平安方面3、造价方面一.工程概况1.工程概述：德阳50OkV超高压变电站茂1、茂2工程，支架基础设计为钢筋混凝土钻孔灌注桩，桩型号为HZ800；桩极限力端阻力标准值q45000kpa,持力层为中风化基岩，桩端最小嵌入持力层不小于0.8m。所址位于德阳罗江县西南方向约7公里，公路距离9公里，交通便利。所址区属构造剥蚀、红层丘陵地形，地貌形态为
3、平缓浅丘，呈山间与槽谷相间的地形。浅丘呈平缓长条状，槽谷宽大平缓。2、场地工程地质条件：场地地层主要表现为新近回填土和第四系残坡积层（Qe,+d,）粉质粘土、粘土、淤泥。基岩为侏罗系上统蓬来组（工）、遂宁组（J2sn）的泥岩为主,产状倾向南东120130度，倾角1014度，桩基以中风化岩层为持力层。3、设计简述：本工程钻孔灌注桩分布在已建变电站的到轴线和到轴线两个间隔内，设计为竖向承载力为主的端承桩。1.1 设计桩型：800o依据一期工程四周深度推断桩身长Um16m,数量60根。1.2 配筋：主筋：1616;螺旋式箍筋：8250,桩顶1500范围内加密为8150;加强筋：142000o桩身碎标
4、号C25。4、执行技术标准：4. 1建筑桩基技术规范JGJ94-945. 2混凝土结构工程施工与验收规范GB50204-20026. 3钢筋焊接与验收规程JGJ18-967. 4建筑安装工程质量检验评定标准GB50301-2002二、施工难点与紧急点分析2.1施工难点2. 1.1坍孔3. 2.2扩径4. 2.3缩径5. 2.4孔底沉淤偏大6. 2.5钢筋笼上拱7. 2.6桩上部夹泥8. 2.7导管被堵9. 2.8导管被埋10. 2.9桩断2.2施工紧急点钻机设备装卸、移动或岩芯取土时失去平衡作业前不检查机械，带病作业电缆线拖入泥浆中作业人员不正确佩戴平安帽钻机手与杂工协作不默契电源限制开关、插
5、座损坏或残缺电源线路绝缘层的部分老化架空电源线过低被机械挂倒临时电源线穿越公路无爱惜，地埋电缆无标示三、施工难点和紧急点对策3.1、施工难点对策坍孔护筒埋入原状土大于0.2m,筒外围分层捣实。冲击钻进密度和黏度可适当放大，钢丝绳适当吊紧，限制钻具不碰孔壁扩径遇流砂层加大泥浆密度和黏度，尽量减小钻具晃动。缩径在缩径地段细致扫孔。孔底沉淤偏大彻底清孔，含砂量V4%,合理调整泥浆密度和黏度。钢筋笼上拱孔底沉淤WIOCm,混凝土面至笼底时防慢灌注速度，导管居笼中心，顺时针转动导管，吊筋使笼固定，初凝时间需大于灌注时间两倍等。桩上部夹泥彻底清孔，沉淤WlOcm,导管埋深310m。导管被堵导管圆直光滑不变
6、形，保证混凝土搅拌质量，不允许有偏大石块、杂物等，避开导管插入孔壁或孔底。导管被埋导管埋深31Om,水泥成分符合要求，安定性要合格，不同品牌、不同强度等级的水泥不许混用，预防导管和笼卡住等。桩断导管埋深3-10m严禁拔出，一旦拔出需再次清底。钻机设备装卸、移动或岩芯取土时失去平衡。实行限制措施，钻机就位前，先平整场地，铺好枕木并用水平尺校正，保证钻机平稳、坚实。作业前不检查机械，带病作业。在设备进场时和每次作业前对设备进行全面检查，发觉问题与时修理。电缆线拖入泥浆中。作业时由平安员进行现场监督，在作业前对作业人员进行教化。作业人员不正确佩戴平安帽。作业前对其进行教化，对不正确佩戴平安帽的人员进
7、行确定的惩处。钻机手与杂工协作不默契。作业前对其进行技术交底，统一现场指挥信号。电源限制开关、插座损坏或残缺。由专业电工更换开关。电源线路绝缘层的部分老化。由专业电工更换。架空电源线过低被机械挂倒。施工前进行检查。临时电源线穿越公路无爱惜，地埋电缆无标示。施工前进行检查。四、施工操作步骤4.1施工平面图：标明桩位、编号、施工依次、水电线路和临时设施的位置详见附图K4.2桩位测量：依据2006年10月15日进行坐标点与高程的测量，测量放桩前按设计桩基布置图和施工方案的桩号图，用经纬仪、钢尺测量轴线、桩位，每个轴线桩位打入12mm钢筋头用混凝土爱惜，偏差不大于5mmo4.3桩位复测：桩位放定后用钢
8、尺、广线对桩位、轴线复测，偏差不大于5mm,复测无误，经业主、监理工程师确认合格后方可进行下一工序。4.4设备就位安装：桩位放定后成桩设备就位安装，设备就位安装平稳，主动钻杆对准桩心，吊线锤和水平尺相结合检查较正主动钻杆垂直度。钻孔垂直度主要由主动钻杆的垂直度限制，偏差不大于桩长的l%o4.5本工程桩基钻孔接受回旋转钻机泥浆护壁,成孔中的粘土层接受自然造浆护壁。4.6在挖到轴线间隔挖2个泥浆池,在到轴线间隔挖4个泥浆池和沉淀池，沉淀后的泥浆用泥泵抽到工程运输车运至符合环保的地点堆放。4.7成孔：开孔宜接受低速慢进，待正常后按正常速度钻进，钻进中应匀整加压，遇块石应慢速钻进，以免钻孔偏斜、塌孔。
9、如发生斜孔、塌孔严峻时应停止钻进，回填浇灌Mlo水泥砂浆24小时后二次钻成孔。成孔过程中应经常检测主动钻杆垂直度，设备平面位移，如发生位移立刻修正。4.8成孔质量检查验收：钻孔深度达到设计要求后，施工单位进行自检，经自检查合格，报请业主、监理工程师验收，验收合格方可进行下一道工序钢筋笼安装施工。4.9清孔：成孔后较长时间不能浇注混凝土，应放入钻具清孔，钻杆钻具下到孔底，清孔过程中应输入清水旋转钻具将沉底的泥浆搅稀，置换泥浆，以保证浇注管能顺当放入孔底。浇灌混凝土之前，孔底的沉渣厚度指标应符合规定：端承桩45。111用。4.10钢筋笼制作安放：桩孔经检测符合设计要求后，放入制作好经检查合格的钢筋
10、笼，钢筋笼用人工运输至孔口，钻机吊装入孔方法进行。钢筋笼的接长优先接受搭接焊接长方法、焊接时主筋要对正、同一截面上搭接头数量才50%、两个接头中心距离不小于35d（d为主筋直径），要求入孔时应缓慢下放、入孔后不得强行左右旋转，严禁高起猛落、碰撞和强行下放。孔口焊接时主筋要对正，保持钢筋笼上下轴线一样。4.11接受6219导管浇注混凝土，上口封闭，浇注管下口距孔底300。浇注前应计算长度，用钻机吊装放入孔底。4.12混凝土搅拌浇注：导管安装合格后倒入混凝土，待浇注管注满混凝土，方可浇注，浇注过程中必需使浇注管始终埋入混凝土深度13米为宜。导管上下反复插捣振实混凝土。水下混凝土浇注必需连续进行，限
11、制最终一次灌注量，按设计要求，混凝土的浇注高度应高出设计桩顶500mm,确保混凝土浇注高度，以保证凿除泛浆高度后的桩顶混凝土达到设计强度值。4. 13桩混凝土养护：桩身混凝土接受自然养护，混凝土浇注后立刻检测校正钢筋笼中心，设备移动不得碰撞钢筋笼，混凝土龄期在7天以上后方可进行基槽开挖，打桩头泛浆。五、施工组织5.1施工组织体系项目经理：刘彤5. 2劳动力组织措施项目经理1人，项目副经理1人兼技术负责1人，质量检查员1人，平安检查员1人，物资供应1人，设备修理工1人，电工1人。钻机工人：6人；钢筋工：3人；混凝土工：2人；运输工8人，电焊工1人,排泥浆工2人。6. 3施工进度支配由于本工程是基
12、础设施重点工程建设项目，任务重、工期紧，质量要求高，水泥库桩基础的钻机设备于2006年10月20日进场1台，准备工作已基本完成，支配于10月25日起先施工，支配工期45天，12月10日完工，进度支配见下表。德阳500KV变电站扩建工程施工支配进度表表分项工程名称开始时间结束时间施工工期4201160施工准备06.11.05于11月05日准备完成。桩基施工06.12.20承台与设备支架基础电气设备安装六、施工质量保证措施6.1、质量保证体系F经理：刘彤，全面负责质量管理技术负责人：王新国，负责技术和质量管组织体系一质检员：王忠，负责各环节质量检查施工班组长：钻机班班长：陈军；钢筋班班长：李成寿；
13、混凝土班班长：罗元国负责本班生产技术、质量限制质量保证体系-材料、检测验收一桩位检查设备安装验收施：!燧控施工/n*监控成孔验收I钢筋笼验收校协作比灌注检查成桩质量检查验收完工质量验收6.2、 施工质量检验制度、措施、方法6. 2.1质量检验制度钻孔施工完成后经班组自检合格报项目部质量检查员检查，经检查合格后由项目部提请业主、监理公司验收，验收合格方可进行下道工序。钢筋笼制作完成后由班组自检，自检合格报项目部检查，项目部检查合格后提请业主、监理公司验收，验收合方可安装钢筋笼。混凝土浇注必需进行砂石计量过磅，严格限制坍落度在182cm.7. 2.2钻进过程中随时用线锤每5m检查一次,确保整个过程
14、的垂直度;钢筋笼制作的钢材原材料必需要有出厂合格证，钢材进场后由监理公司见证取样试验，合格后方可运用；钢筋制作完毕用尺量检查主筋数量、规格、间距，箍筋的间距、规格、弯钩长度和角度、首圈搭接半圈进行尺量检查，加劲箍间距、钢筋笼直径尺量检查。钢筋笼安装的质量检查主要是搭接焊缝的长度、厚度与上下两节钢筋笼的轴线对正，尺量检查、视察检查和焊接接头抽样检验方法。混凝土用水泥必需有出厂合格证，并经见证取样送检合格方可运用，砂石进场必需经检验合格，浇注混凝土质量主要检查协作比计量与坍落度限制，检查方法过磅和坍落度筒抽查坍落度，浇注套管安装到桩底后提起浇注套管底离桩底300mm,浇注套管的上口用塞子堵塞，首次浇注混凝土量必需大于0.5m3,检查方法是浇注前工长严格限制。质量组织管理图项目经理：刘彤质安员：王忠技术负责人.王 新国Iv焊工班：许志平电气施工队.唐双桥基础施工队：叶峰钻桩队许云峰IY钢筋班：李成寿I碎班：罗元国钻工班陈军6.3、 技术措施1. 3.1设计审核、技术交底：对施工图在开工前进行会审，向施工班组技术交底。6. 3.2施工前选择1根桩，接受正循环回转钻机、筒式合金钻具成孔工艺进行试成孔作业，
