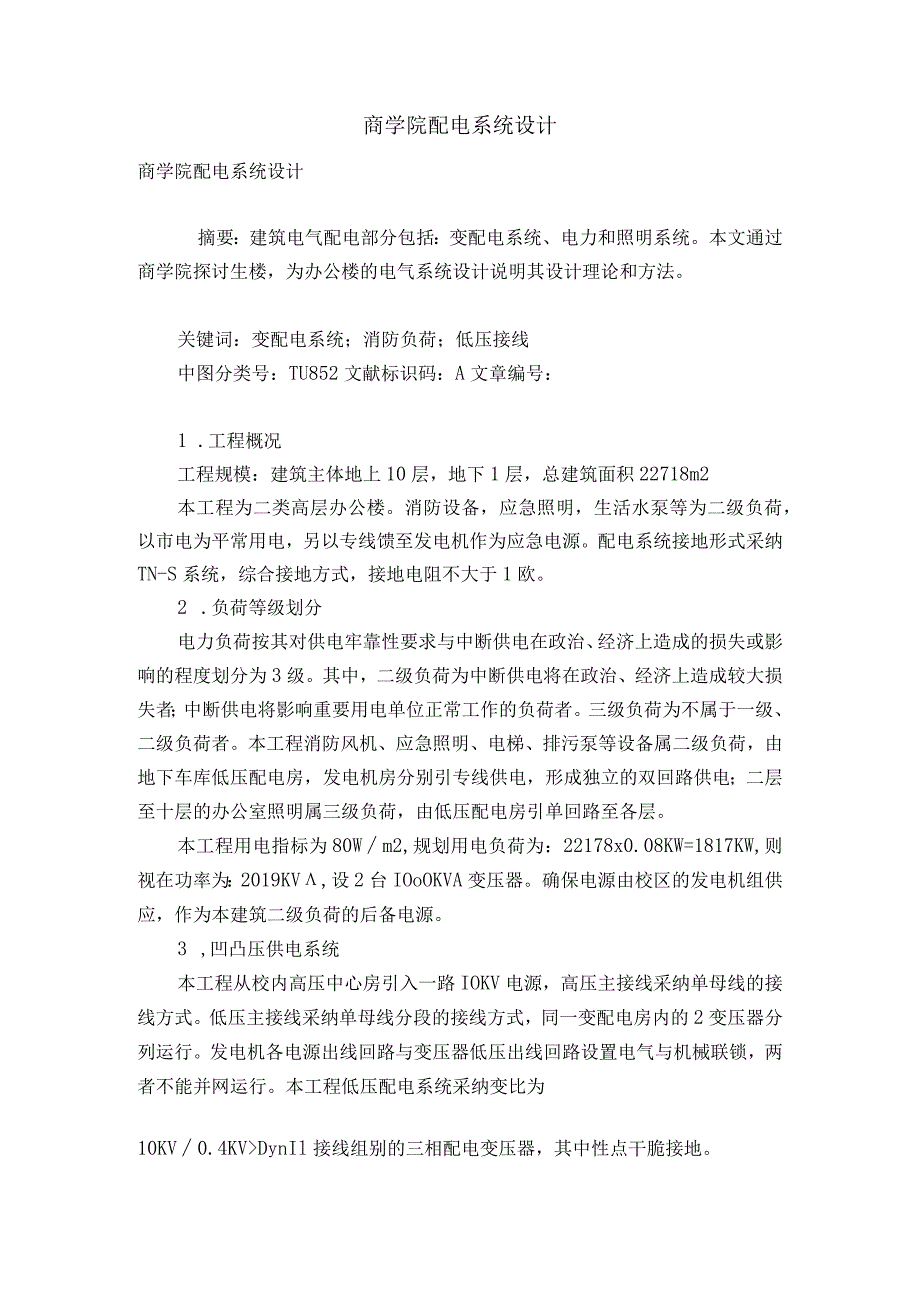

1、商学院配电系统设计商学院配电系统设计摘要：建筑电气配电部分包括：变配电系统、电力和照明系统。本文通过商学院探讨生楼，为办公楼的电气系统设计说明其设计理论和方法。关键词：变配电系统；消防负荷；低压接线中图分类号：TU852文献标识码：A文章编号：1 .工程概况工程规模：建筑主体地上10层，地下1层，总建筑面积22718m2本工程为二类高层办公楼。消防设备，应急照明，生活水泵等为二级负荷，以市电为平常用电，另以专线馈至发电机作为应急电源。配电系统接地形式采纳TN-S系统，综合接地方式，接地电阻不大于1欧。2 .负荷等级划分电力负荷按其对供电牢靠性要求与中断供电在政治、经济上造成的损失或影响的程度划
2、分为3级。其中，二级负荷为中断供电将在政治、经济上造成较大损失者；中断供电将影响重要用电单位正常工作的负荷者。三级负荷为不属于一级、二级负荷者。本工程消防风机、应急照明、电梯、排污泵等设备属二级负荷，由地下车库低压配电房，发电机房分别引专线供电，形成独立的双回路供电；二层至十层的办公室照明属三级负荷，由低压配电房引单回路至各层。本工程用电指标为80Wm2,规划用电负荷为：22178x0.08KW=1817KW,则视在功率为：2019KV,设2台IOoOKVA变压器。确保电源由校区的发电机组供应，作为本建筑二级负荷的后备电源。3 ,凹凸压供电系统本工程从校内高压中心房引入一路IOKV电源，高压主

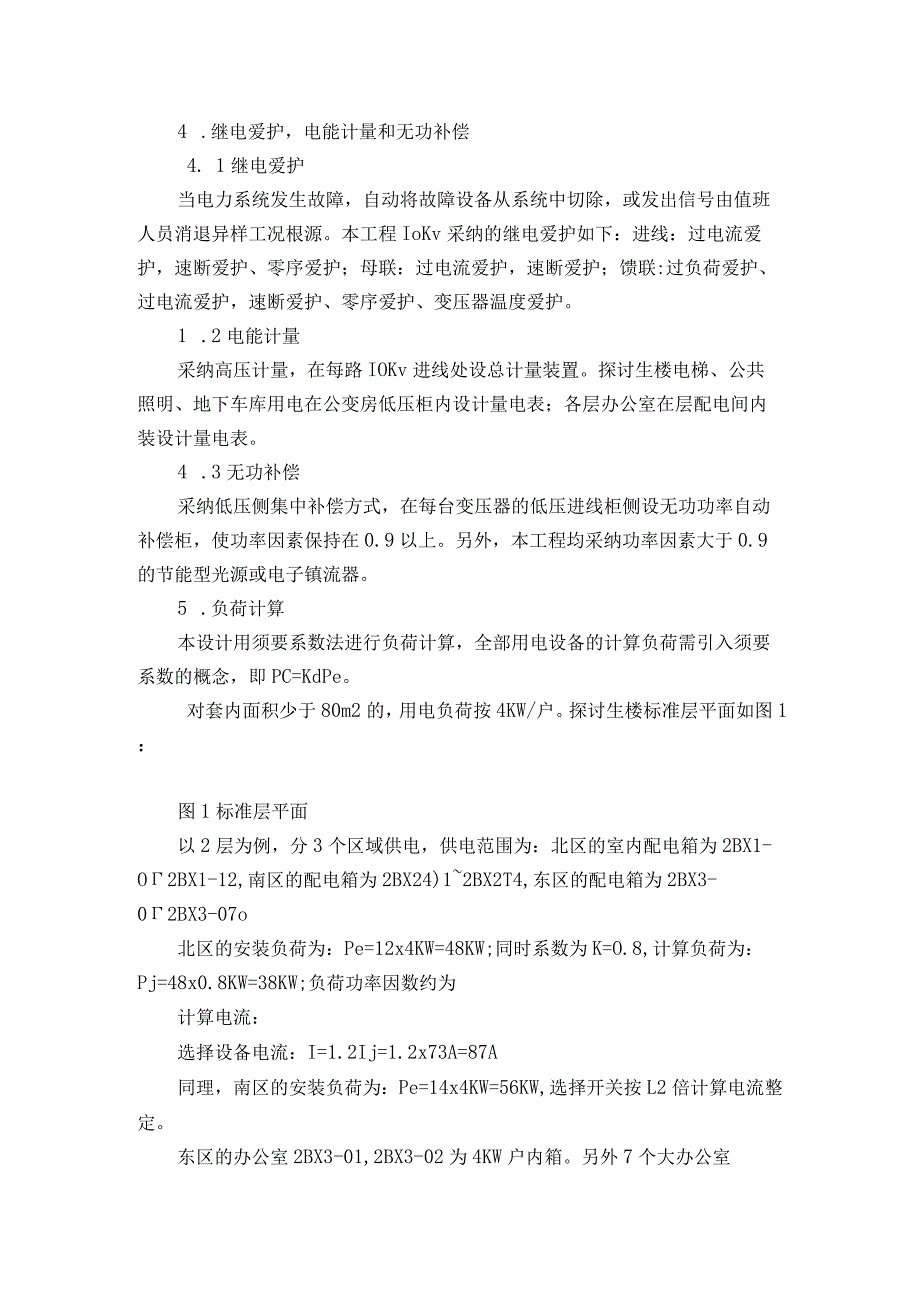

3、接线采纳单母线的接线方式。低压主接线采纳单母线分段的接线方式，同一变配电房内的2变压器分列运行。发电机各电源出线回路与变压器低压出线回路设置电气与机械联锁，两者不能并网运行。本工程低压配电系统采纳变比为10KV0.4KVDynIl接线组别的三相配电变压器，其中性点干脆接地。4 .继电爱护，电能计量和无功补偿4. 1继电爱护当电力系统发生故障，自动将故障设备从系统中切除，或发出信号由值班人员消退异样工况根源。本工程IoKv采纳的继电爱护如下：进线：过电流爱护，速断爱护、零序爱护；母联：过电流爱护，速断爱护；馈联:过负荷爱护、过电流爱护，速断爱护、零序爱护、变压器温度爱护。1 .2电能计量采纳高压
4、计量，在每路IOKv进线处设总计量装置。探讨生楼电梯、公共照明、地下车库用电在公变房低压柜内设计量电表；各层办公室在层配电间内装设计量电表。4 .3无功补偿采纳低压侧集中补偿方式，在每台变压器的低压进线柜侧设无功功率自动补偿柜，使功率因素保持在0.9以上。另外，本工程均采纳功率因素大于0.9的节能型光源或电子镇流器。5 .负荷计算本设计用须要系数法进行负荷计算，全部用电设备的计算负荷需引入须要系数的概念，即PC=KdPe。对套内面积少于80m2的，用电负荷按4KW/户。探讨生楼标准层平面如图1：图1标准层平面以2层为例，分3个区域供电，供电范围为：北区的室内配电箱为2BX1-O2BX1-12,

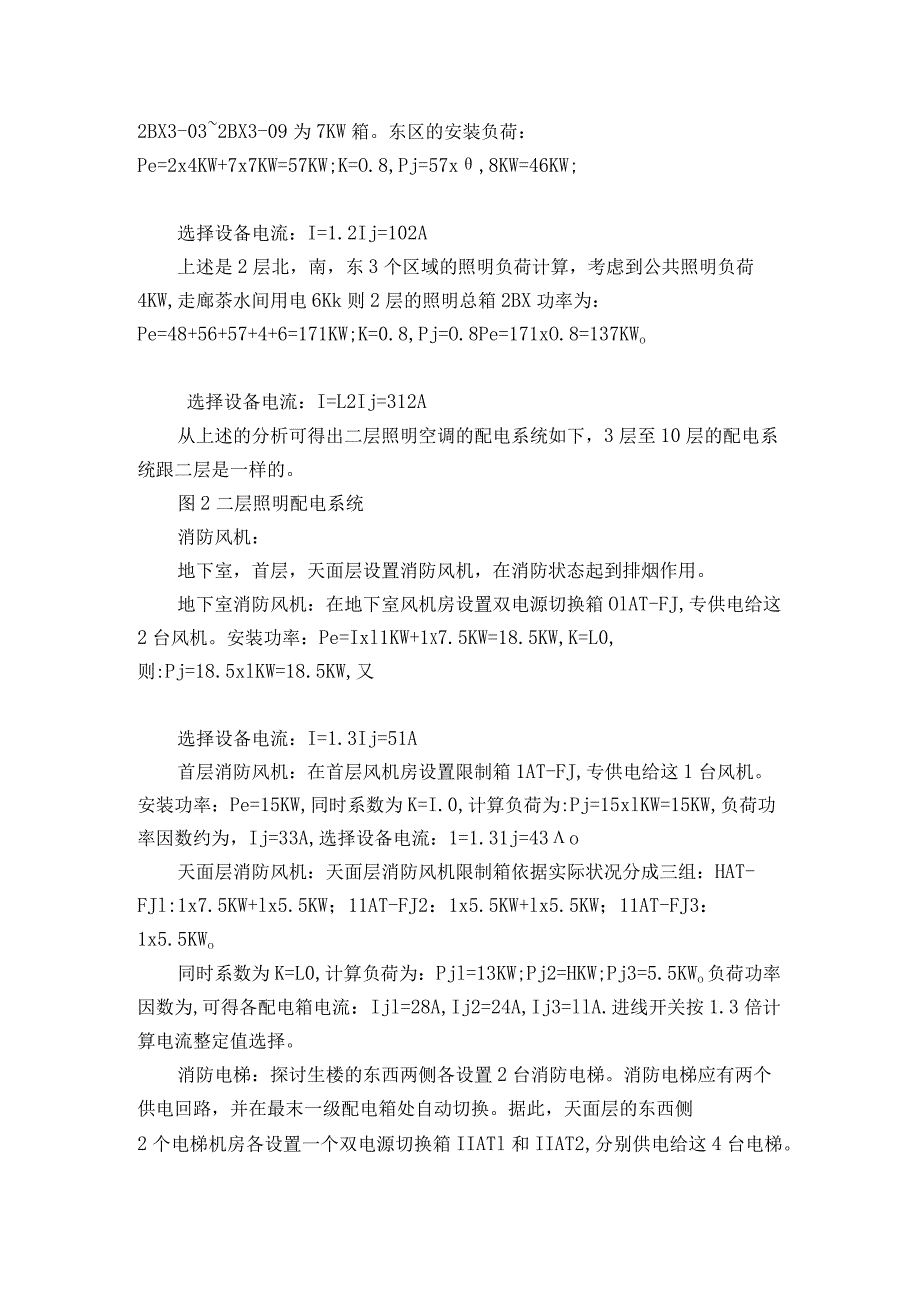

5、南区的配电箱为2BX24)12BX2T4,东区的配电箱为2BX3-02BX3-07o北区的安装负荷为：Pe=12x4KW=48KW;同时系数为K=O.8,计算负荷为：Pj=48x0.8KW=38KW;负荷功率因数约为计算电流：选择设备电流：I=1.2Ij=1.2x73A=87A同理，南区的安装负荷为：Pe=14x4KW=56KW,选择开关按L2倍计算电流整定。东区的办公室2BX3-01,2BX3-02为4KW户内箱。另外7个大办公室2BX3-032BX3-09为7KW箱。东区的安装负荷：Pe=2x4KW+7x7KW=57KW;K=O.8,Pj=57x,8KW=46KW;选择设备电流：I=1.2
6、Ij=102A上述是2层北，南，东3个区域的照明负荷计算，考虑到公共照明负荷4KW,走廊茶水间用电6Kk则2层的照明总箱2BX功率为：Pe=48+56+57+4+6=171KW;K=0.8,Pj=O.8Pe=171xO.8=137KWo选择设备电流：I=L2Ij=312A从上述的分析可得出二层照明空调的配电系统如下，3层至10层的配电系统跟二层是一样的。图2二层照明配电系统消防风机：地下室，首层，天面层设置消防风机，在消防状态起到排烟作用。地下室消防风机：在地下室风机房设置双电源切换箱OlAT-FJ,专供电给这2台风机。安装功率：Pe=Ixl1KW+1x7.5KW=18.5KW,K=L0,则:
7、Pj=18.5xlKW=18.5KW,又选择设备电流：I=1.3Ij=51A首层消防风机：在首层风机房设置限制箱1AT-FJ,专供电给这1台风机。安装功率：Pe=15KW,同时系数为K=I.0,计算负荷为:Pj=15xlKW=15KW,负荷功率因数约为，Ij=33A,选择设备电流：1=1.31j=43o天面层消防风机：天面层消防风机限制箱依据实际状况分成三组：HAT-FJl:1x7.5KW+lx5.5KW；11AT-FJ2：1x5.5KW+lx5.5KW；11AT-FJ3：1x5.5KWo同时系数为K=L0,计算负荷为：Pjl=13KW;Pj2=HKW;Pj3=5.5KWo负荷功率因数为,可得
8、各配电箱电流：Ijl=28A,Ij2=24A,Ij3=llA.进线开关按1.3倍计算电流整定值选择。消防电梯：探讨生楼的东西两侧各设置2台消防电梯。消防电梯应有两个供电回路，并在最末一级配电箱处自动切换。据此，天面层的东西侧2个电梯机房各设置一个双电源切换箱IIATl和IIAT2,分别供电给这4台电梯。11AT2:18KWx2；1IATl:18KWx2,K=O,8,则Pjl=Pj2=36x0.8KW=30KW功率因数为消防风机的计算电流：选择设备电流:1=1.31j=92A泵类负荷：生活水泵设置在水泵房，排污泵分散设置于地下室车库和自行车库，消防排污泵设置在消防电梯基坑旁边。为确保生活水泵的用
9、电，在水泵房设置双电源切换箱01AT-S,供电给生活水泵，车库排污泵。生活水泵：2.2KWx2;水泵房排污泵：1.5KWX2；自行车库排污泵：1.5KWx3;汽车库排污泵：1.5KWx4o对于排污泵，属距供电点较远，而彼此相距很近、容量很小的次要用电设备，可采纳链式配电。对于自行车库的3台排污泵和汽车库的4台排污泵分别采纳链式供电，分别引一回路至01AT-S。安装功率：Pe=18KW;K=0.6,Pj=18x0.6KW=11KW;而，则选择设备电流:I=1.3Ij=31A地下室消防排污泵：3KWx2;首层消防排污泵：3KWx2o在地下室，首层消防电梯排污泵旁，分别设置双电源切换箱OIAT-XS
10、,IAT-XS,分别供相应的排污泵用电。水泵双电源箱1AT-XS,OlAT-XS平常电源由低压电房引来，确保电源由发电机引来。安装功率：Pe=2x3KW=6W;K=LO,则计算负荷为：Pj=6KW;功率因数为,Ij=13A,选择设备电流：1=1.31j=17Ao车库照明地下室按汽车库，自行车库分为两个防火分区，车库照明总箱出线8个回路，汽车库照明为6个回路，自行车库照明为2个回路。事故照明事故照明总配电箱出线15个回路，其中地下车库的两个防火分区各占一个回路。第三回路至第十二回路是首层至十层走廊的事故照明。剩下的三个回路是楼梯的事故照明。上述负荷用表格的形式统计，可得出表1和表2的两台变压器的
