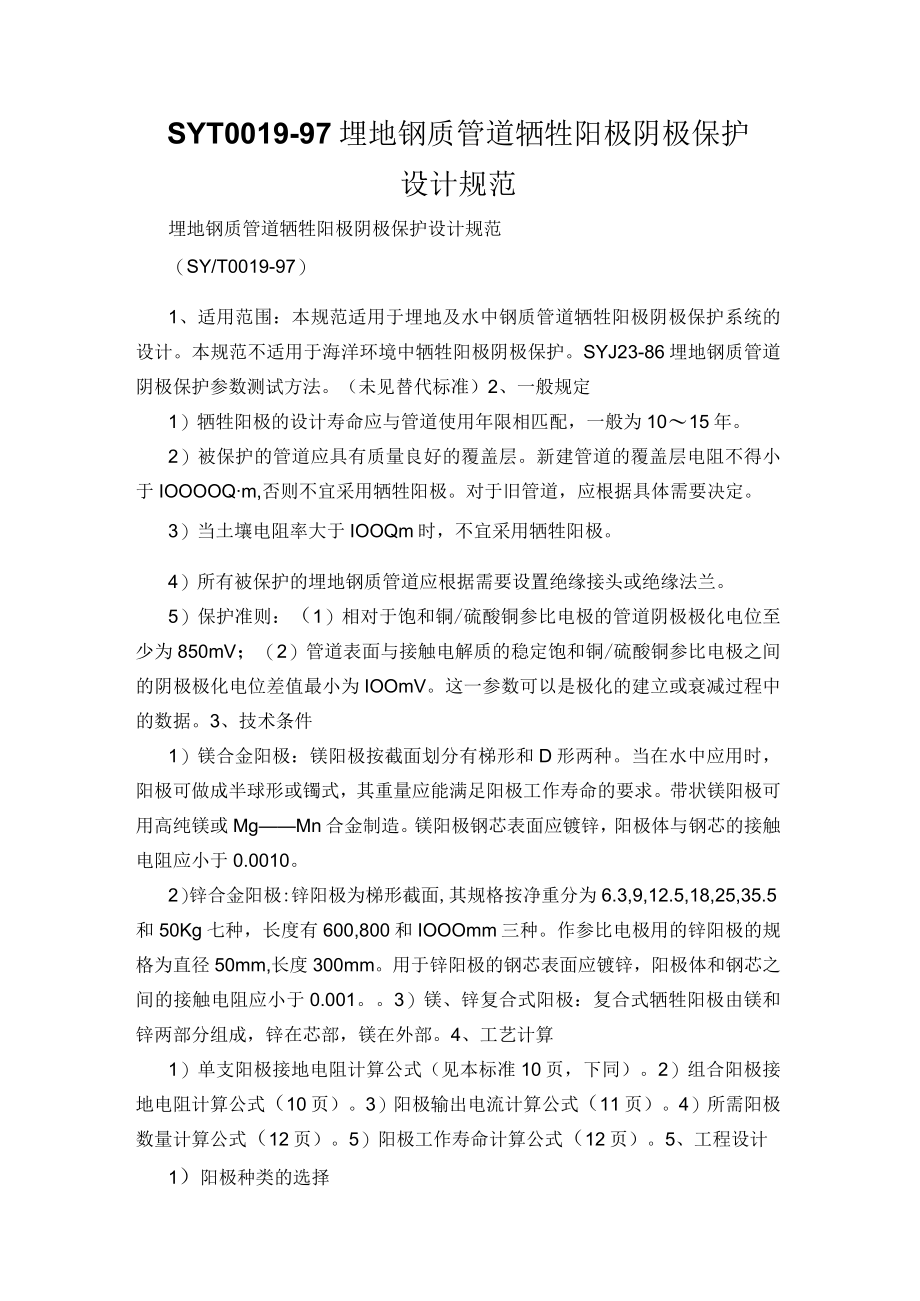

1、SYT0019-97埋地钢质管道牺牲阳极阴极保护设计规范埋地钢质管道牺牲阳极阴极保护设计规范（SY/T0019-97）1、适用范围：本规范适用于埋地及水中钢质管道牺牲阳极阴极保护系统的设计。本规范不适用于海洋环境中牺牲阳极阴极保护。SYJ23-86埋地钢质管道阴极保护参数测试方法。（未见替代标准）2、一般规定1）牺牲阳极的设计寿命应与管道使用年限相匹配，一般为1015年。2）被保护的管道应具有质量良好的覆盖层。新建管道的覆盖层电阻不得小于IOOOOQm,否则不宜采用牺牲阳极。对于旧管道，应根据具体需要决定。3）当土壤电阻率大于IOOQm时，不宜采用牺牲阳极。4）所有被保护的埋地钢质管道应根据需
2、要设置绝缘接头或绝缘法兰。5）保护准则：（1）相对于饱和铜/硫酸铜参比电极的管道阴极极化电位至少为850mV；（2）管道表面与接触电解质的稳定饱和铜/硫酸铜参比电极之间的阴极极化电位差值最小为IOOmV。这一参数可以是极化的建立或衰减过程中的数据。3、技术条件1）镁合金阳极：镁阳极按截面划分有梯形和D形两种。当在水中应用时，阳极可做成半球形或镯式，其重量应能满足阳极工作寿命的要求。带状镁阳极可用高纯镁或MgMn合金制造。镁阳极钢芯表面应镀锌，阳极体与钢芯的接触电阻应小于0.0010。2）锌合金阳极:锌阳极为梯形截面,其规格按净重分为6.3,9,12.5,18,25,35.5和50Kg七种，长度

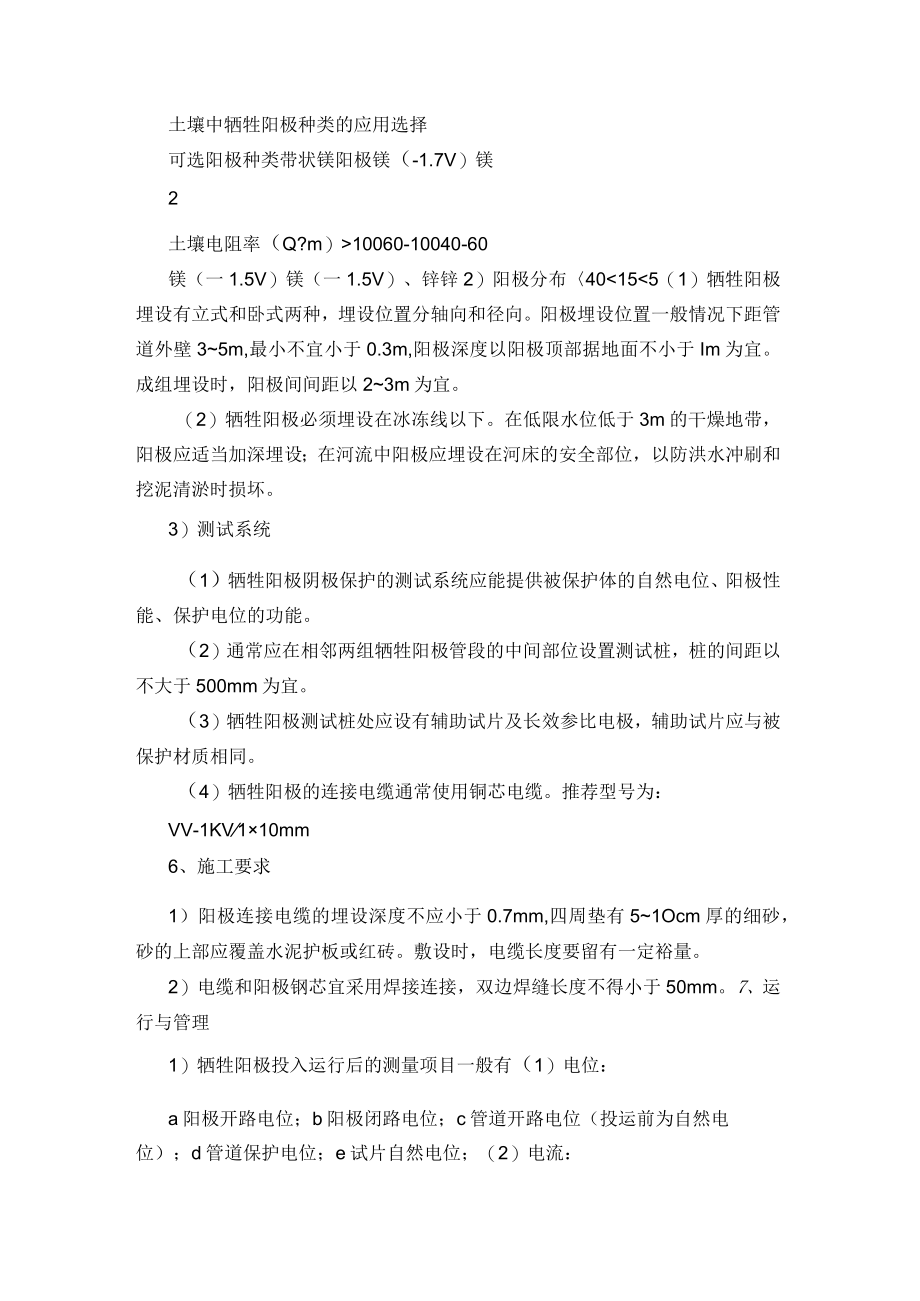

3、有600,800和IOOOmm三种。作参比电极用的锌阳极的规格为直径50mm,长度300mm。用于锌阳极的钢芯表面应镀锌，阳极体和钢芯之间的接触电阻应小于0.001。3）镁、锌复合式阳极：复合式牺牲阳极由镁和锌两部分组成，锌在芯部，镁在外部。4、工艺计算1）单支阳极接地电阻计算公式（见本标准10页，下同）。2）组合阳极接地电阻计算公式（10页）。3）阳极输出电流计算公式（11页）。4）所需阳极数量计算公式（12页）。5）阳极工作寿命计算公式（12页）。5、工程设计1）阳极种类的选择土壤中牺牲阳极种类的应用选择可选阳极种类带状镁阳极镁（-1.7V）镁2土壤电阻率（Q?m）10060-10040-
4、60镁（一1.5V）镁（一1.5V）、锌锌2）阳极分布40155（1）牺牲阳极埋设有立式和卧式两种，埋设位置分轴向和径向。阳极埋设位置一般情况下距管道外壁35m,最小不宜小于0.3m,阳极深度以阳极顶部据地面不小于Im为宜。成组埋设时，阳极间间距以23m为宜。（2）牺牲阳极必须埋设在冰冻线以下。在低限水位低于3m的干燥地带，阳极应适当加深埋设；在河流中阳极应埋设在河床的安全部位，以防洪水冲刷和挖泥清淤时损坏。3）测试系统（1）牺牲阳极阴极保护的测试系统应能提供被保护体的自然电位、阳极性能、保护电位的功能。（2）通常应在相邻两组牺牲阳极管段的中间部位设置测试桩，桩的间距以不大于500mm为宜。（

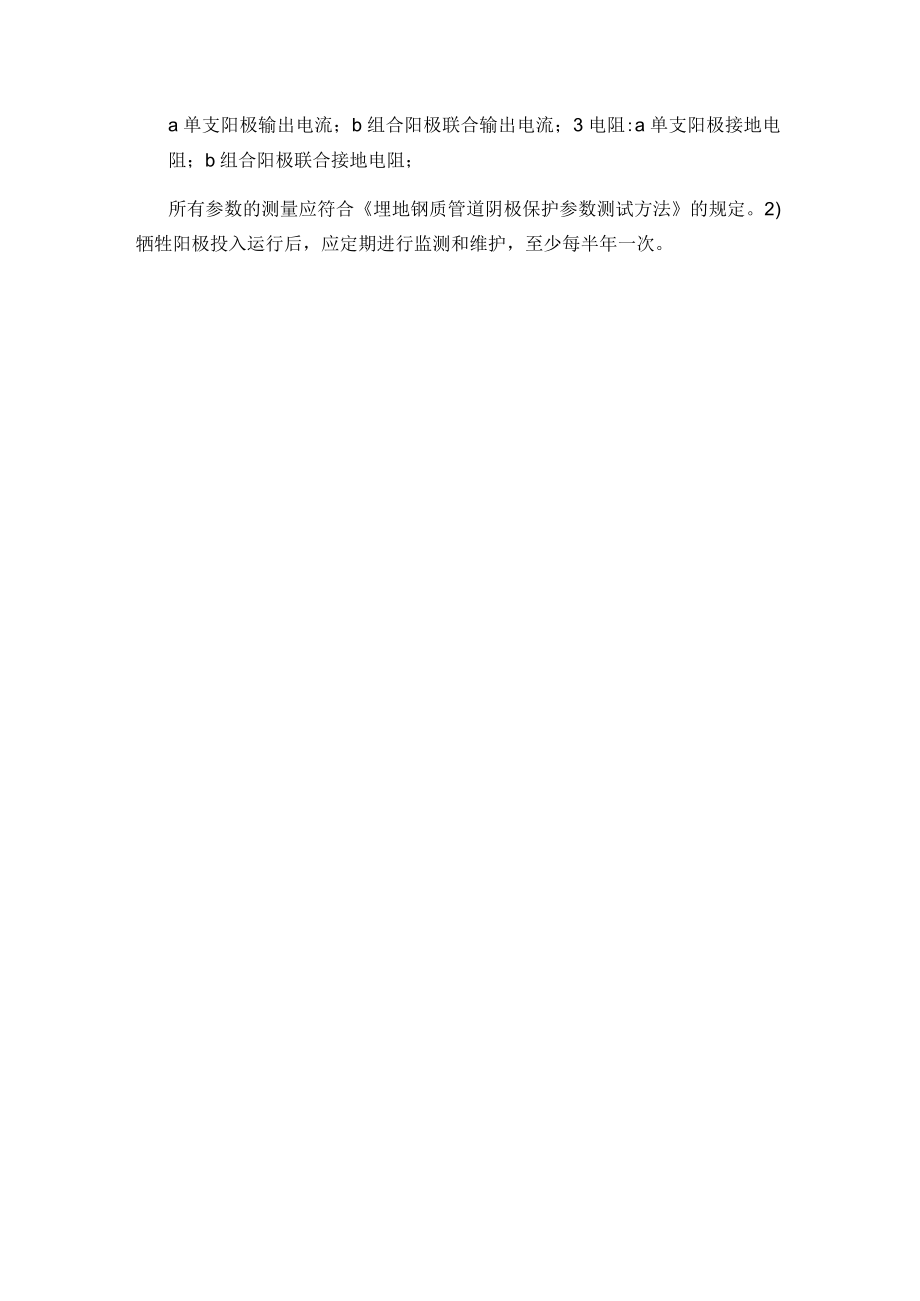

5、3）牺牲阳极测试桩处应设有辅助试片及长效参比电极，辅助试片应与被保护材质相同。（4）牺牲阳极的连接电缆通常使用铜芯电缆。推荐型号为：VV-1KV110mm6、施工要求1）阳极连接电缆的埋设深度不应小于0.7mm,四周垫有51Ocm厚的细砂，砂的上部应覆盖水泥护板或红砖。敷设时，电缆长度要留有一定裕量。2）电缆和阳极钢芯宜采用焊接连接，双边焊缝长度不得小于50mm。7、运行与管理1）牺牲阳极投入运行后的测量项目一般有（1）电位：a阳极开路电位；b阳极闭路电位；c管道开路电位（投运前为自然电位）；d管道保护电位；e试片自然电位；（2）电流：a单支阳极输出电流；b组合阳极联合输出电流；3电阻:a单支阳极接地电阻；b组合阳极联合接地电阻；所有参数的测量应符合埋地钢质管道阴极保护参数测试方法的规定。2)牺牲阳极投入运行后，应定期进行监测和维护，至少每半年一次。
